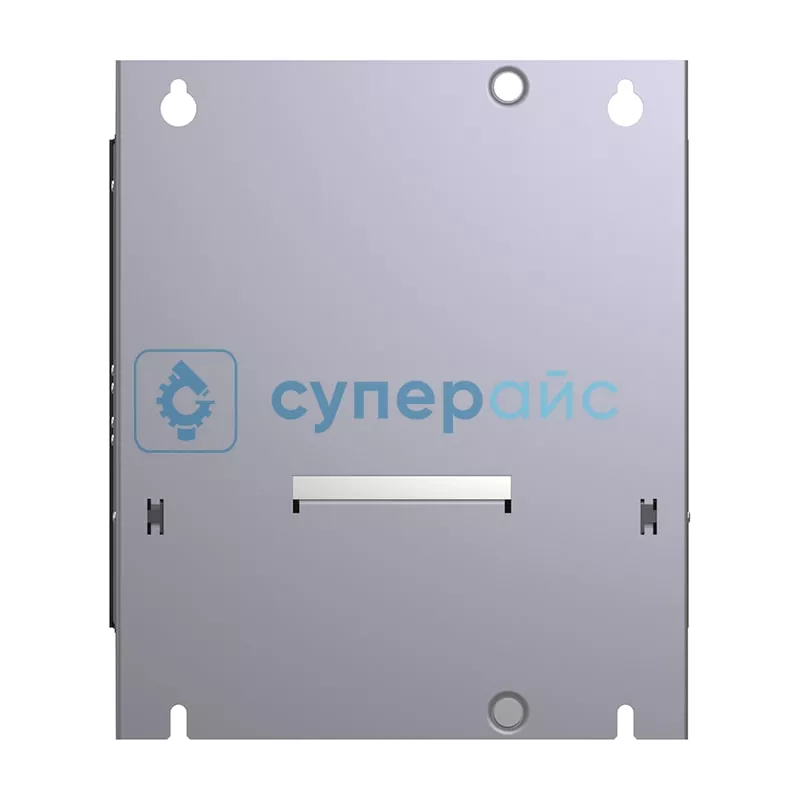

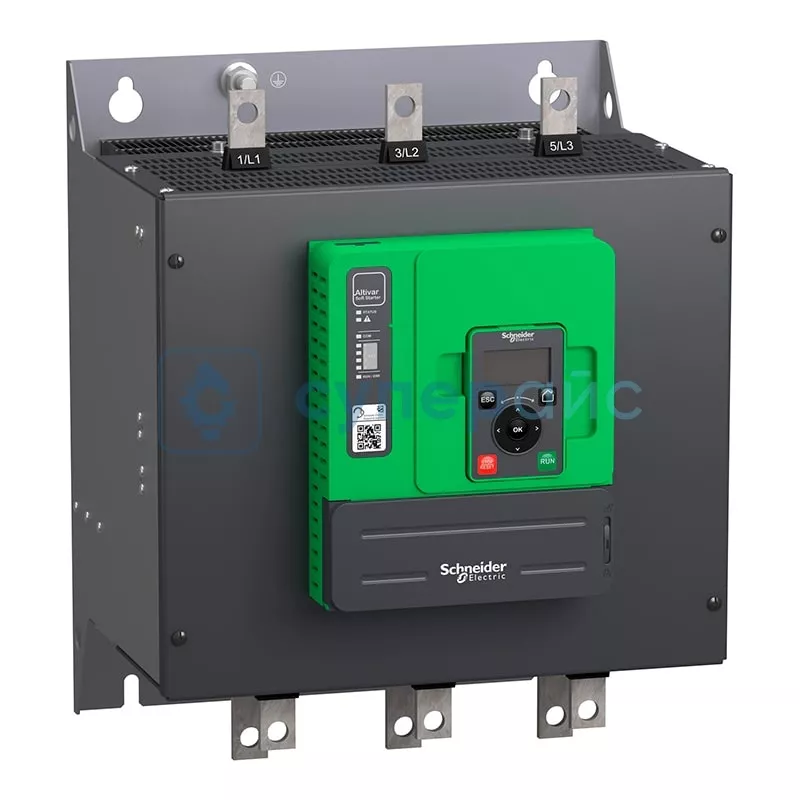

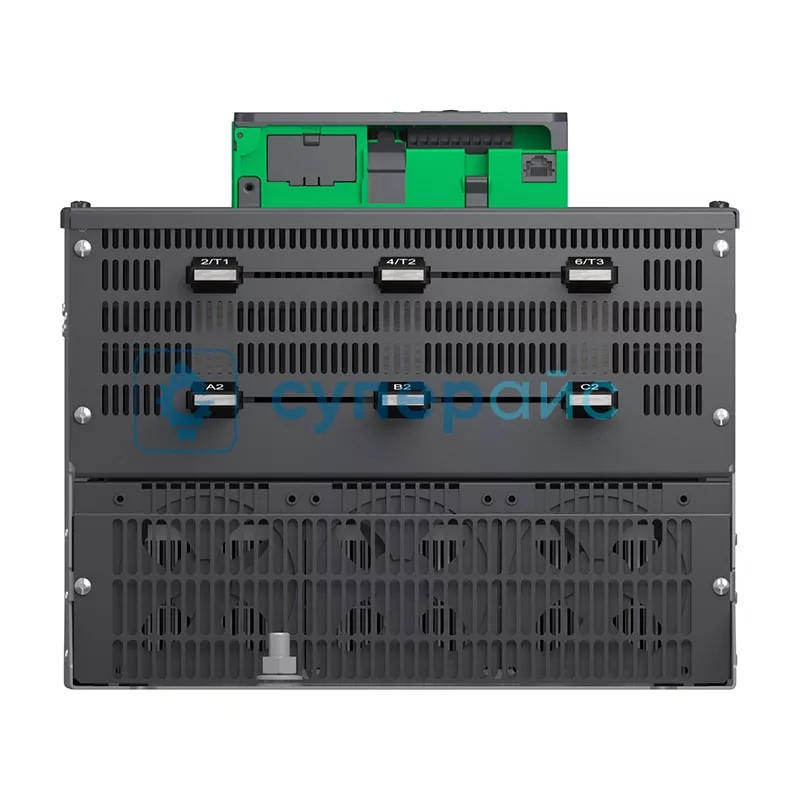

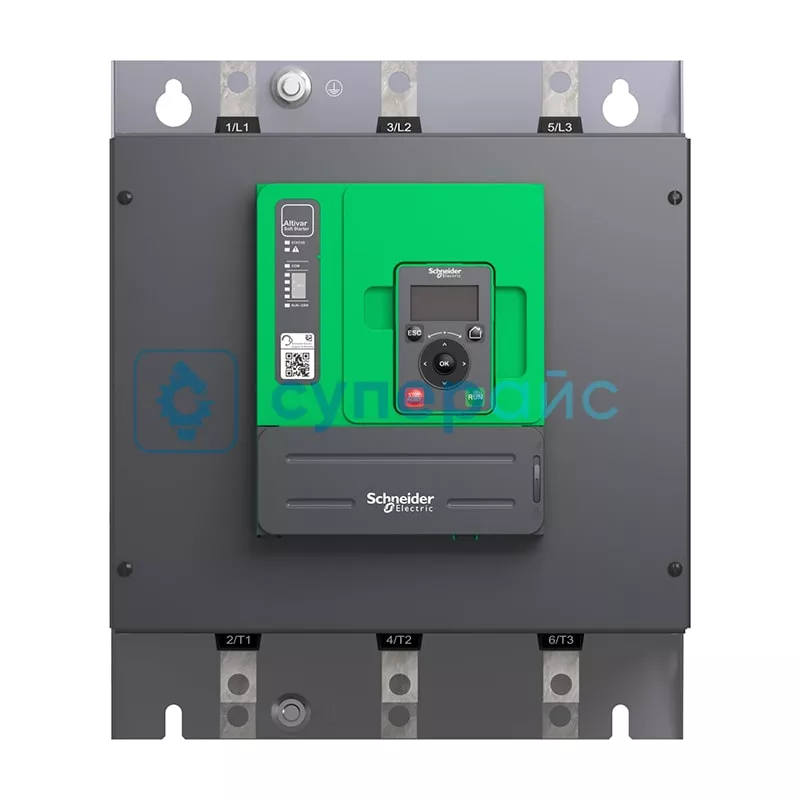

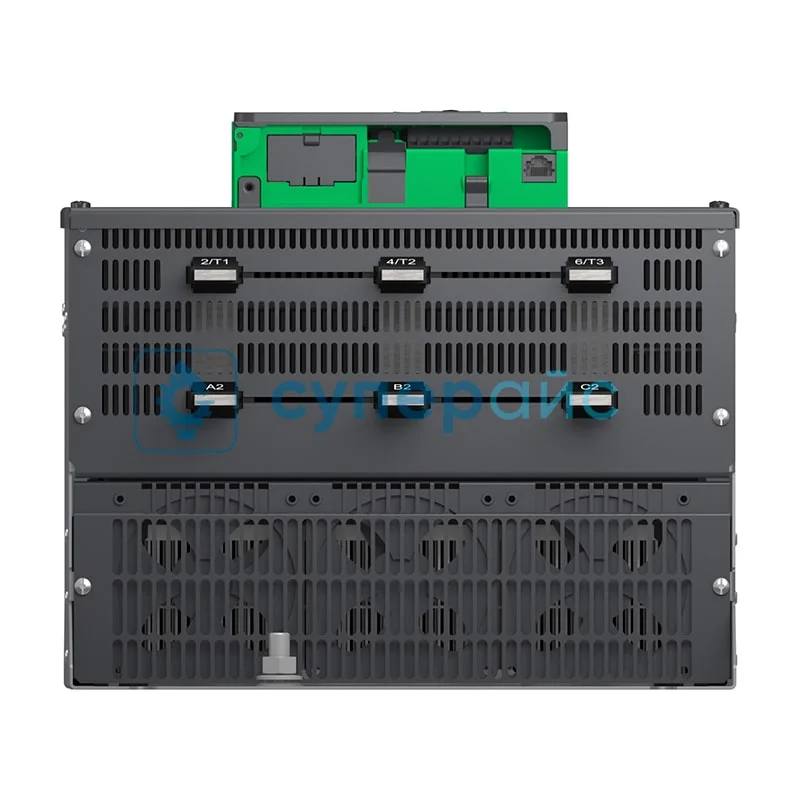

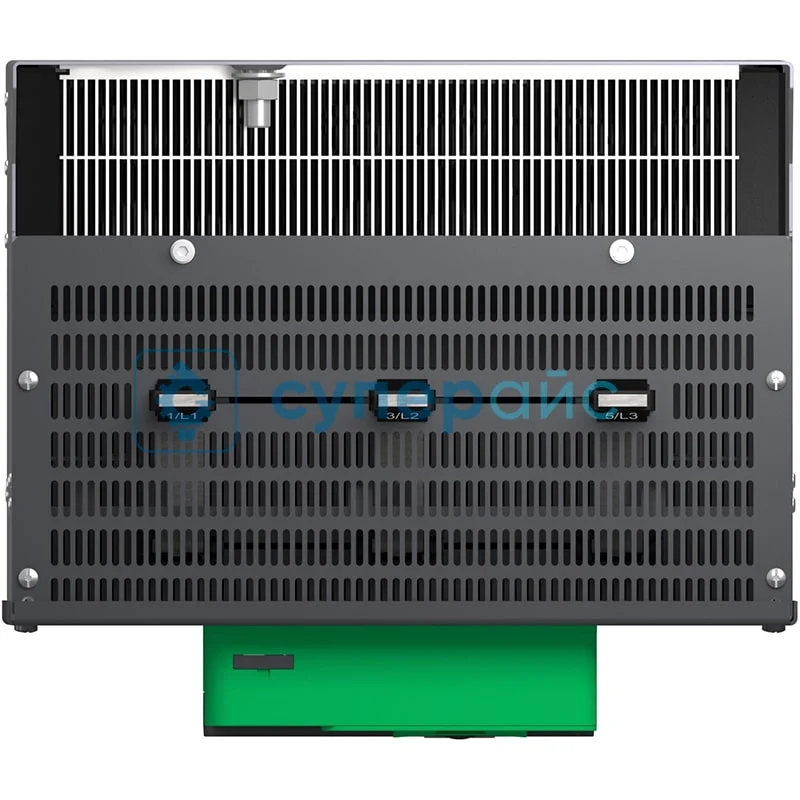

Плавный пусковой модуль Schneider Electric ATS480C25Y
Код товара: 31161
Гарантия 12 месяцев
О товаре Защита от обрыва фазы
Номинальный рабочий ток: 250 А
Количество дискретных выходов: 2
Степень защиты: IP20
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Защита от обрыва фазы
Номинальный рабочий ток: 250 А
Количество дискретных выходов: 2
Степень защиты: IP20
Технические характеристики Schneider Electric ATS480C25Y
| Серия | Altivar ATS480 |
| Тип | устройство плавного пуска |
| Специальная область применения продукта | процесс и инфраструктура |
| Число фаз | 3 |
| Категория применения |
AC-3A AC-53A |
| Номинальный рабочий ток | 250 А |
| Номинальный ток в тяжелом режиме | 210 А |
| Степень защиты | IP20 |
| Мощность двигателя |
75 кВт, 230 В в линии питания двигателя нормальная нагрузка; 55 кВт, 230 В в линии питания двигателя тяжелых условий; 132 кВт, 400 В в линии питания двигателя нормальная нагрузка; 110 кВт, 400 В в линии питания двигателя тяжелых условий; 132 кВт, 440 В в линии питания двигателя нормальная нагрузка; 110 кВт, 440 В в линии питания двигателя тяжелых условий; 160 кВт, 500 В в линии питания двигателя нормальная нагрузка; 132 кВт, 500 В в линии питания двигателя тяжелых условий; 160 кВт, 525 В в линии питания двигателя нормальная нагрузка; 132 кВт, 525 В в линии питания двигателя тяжелых условий; 220 кВт, 660 В в линии питания двигателя нормальная нагрузка; 160 кВт, 660 В в линии питания двигателя тяжелых условий; 250 кВт, 690 В в линии питания двигателя нормальная нагрузка; 200 кВт, 690 В в линии питания двигателя тяжелых условий; 132 кВт, 230 В последовательно к каждой обмотке двигателя нормальная нагрузка; 110 кВт, 230 В последовательно к каждой обмотке двигателя тяжелых условий; 220 кВт, 400 В последовательно к каждой обмотке двигателя нормальная нагрузка; 160 кВт, 400 В последовательно к каждой обмотке двигателя тяжелых условий |
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
| Напряжение цепи управления | 110 - 230 В, 50 - 60 Гц |
| Полная мощность | 0,106 кВА |
| Минимальный коммутируемый ток | 100 мА в 12 В пост. ток (релейные выходы) |
| Максимальный коммутируемый ток |
2 A 250 В пер. ток (релейные выходы); 2 A 30 В пост. ток (релейные выходы) |
| Количество дискретных входов | 4 |
| Тип дискретного входа | (STOP, RUN, DI3, DI4) логический, 3,5 кОм |
| Напряжение цепи управления | 24 В |
| Тип дискретных входов | Программированный цифровой вход при состоянии 0: < 5 В |
| Количество дискретных выходов | 2 |
| Количество аналоговых входов | 1 |
| Количество аналоговых выходов | 1 |
| Протокол порта связи | Modbus |
| Канал обмена данными | последовательный |
| Скорость передачи интерфейса | 1200 - 256000 бит/с |
| Защита от |
перегрева перегрузки обрыв фазы |
| Общие характеристики | |
| Напряжение питания | 208 - 690 В, 50 - 60 Гц |
| Интерфейс | RJ-45, RS-485 |
| Рабочая температура | - 15 - 40 °C |
| Температура хранения | - 25 - 70 °C |
| Габариты упаковки | 380 x 320 x 277 мм |
| Вес нетто | 18,2 кг |
| Вес брутто | 24,6 кг |
| Комплектация | устройство плавного пуска Schneider Electric ATS480C25Y – 1 шт |
Обзорная таблица устройств Schneider Electric
| Характеристики | ATS480C11Y | ATS480C14Y | ATS480C17Y | ATS480C21Y | ATS480C25Y | ATS480C32Y | ATS480C41Y | ATS480C48Y |
| Номинальный рабочий ток | 110 А | 140 А | 170 А | 210 А | 250 А | 320 А | 410 А | 480 А |
| Номинальный ток в тяжелом режиме | 88 А | 110 А | 140 А | 170 А | 210 А | 250 А | 320 А | 410 А |
| Степень защиты | IP20 | |||||||
| Присоединение устройства |
в линии питания двигателя последовательно к каждой обмотке двигателя |
|||||||
| Количество дискретных входов | 4 | |||||||
| Тип дискретных входов | Программированный цифровой вход при состоянии 0: < 5 В | |||||||
| Количество дискретных выходов | 2 | |||||||
| Количество аналоговых входов | 1 | |||||||
| Количество аналоговых выходов | 1 | |||||||
| Протокол порта связи | Modbus | |||||||
| Защита от перегрева, перегрузки и обрыва фазы | есть | |||||||
| Интерфейс | RJ-45, RS-485 | |||||||
Schneider Electric ATS480C25Y: Решение для промышленного оборудования
Модуль пускового устройства Schneider Electric ATS480C25Y используется для безопасного запуска мощных электродвигателей в промышленных условиях. Модуль пускового устройства обеспечивает плавный разгон механизмов с номинальным рабочим током до 250 А, снижая механические нагрузки на приводные системы. Устройство демонстрирует эффективность при работе с двигателями мощностью до 250 кВт в сетях 690 В.
Преимущества:
- Расширенный номинальный рабочий ток 250 А для тяжелых условий эксплуатации
- Два программируемых дискретных выхода для интеграции в системы автоматизации
- Комплексная защита: контроль перегрева, перегрузок и обрыва фаз
- Интерфейс связи RS-485 с поддержкой протокола Modbus
- Универсальное напряжение питания 208-690 В с частотой 50-60 Гц
Технические особенности:
Устройство плавного пуска Schneider Electric серии Altistar ATS480 реализует интеллектуальные алгоритмы управления пусковыми характеристиками. Четыре программируемых дискретных входа позволяют гибко настраивать режимы работы. Аналоговые входы и выходы обеспечивают точный мониторинг параметров системы в реальном времени.
Области применения:
- Пуск мощных насосных и вентиляционных установок
- Управление конвейерными системами и подъемным оборудованием
- Регулировка запуска компрессоров и промышленных вентиляторов
- Интеграция в системы водоподготовки и циркуляционные системы
- Автоматизация производственных линий и технологических процессов
Безопасность и надежность:
Модуль обеспечивает многоуровневую защиту оборудования:
- Автоматическое отключение при перегрузках и перегреве
- Контроль целостности фаз питающей сети
- Термическая защита силовых полупроводниковых элементов
- Самодиагностика и сигнализация неисправностей
Функциональные возможности:
Устройство поддерживает различные схемы подключения - линейную и последовательную к обмоткам двигателя. Встроенные релейные выходы с коммутационной способностью 2А обеспечивают надежную работу цепей управления. Степень защиты IP20 гарантирует безопасную эксплуатацию в промышленных условиях.
Schneider Electric ATS480C25Y представляет решение для промышленных предприятий, сочетающее высокую надежность с расширенным функционалом. Устройство продлевает срок службы электродвигателей и механических передач, снижая эксплуатационные расходы.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
