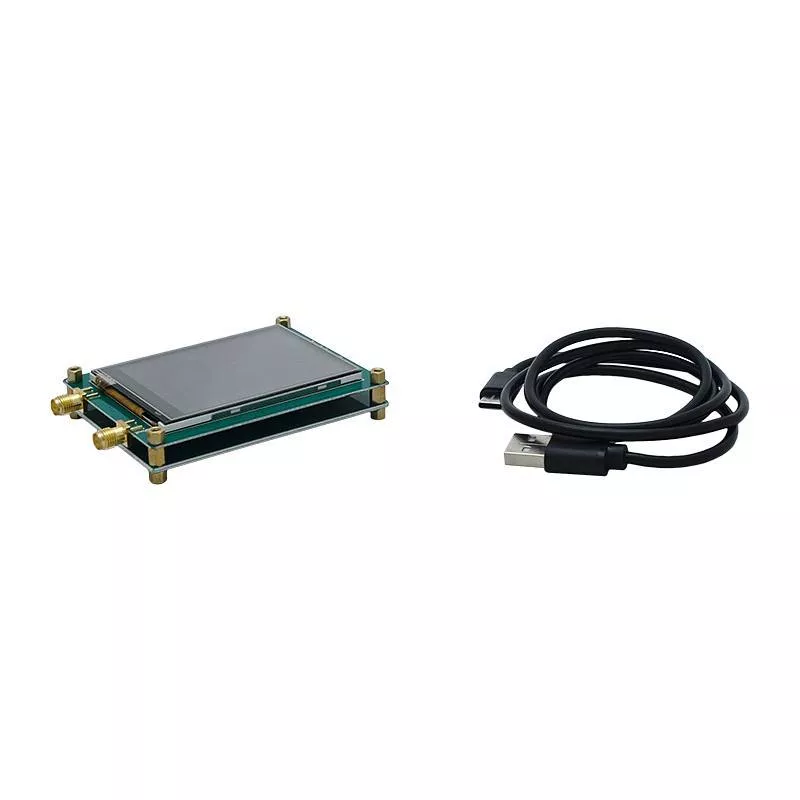

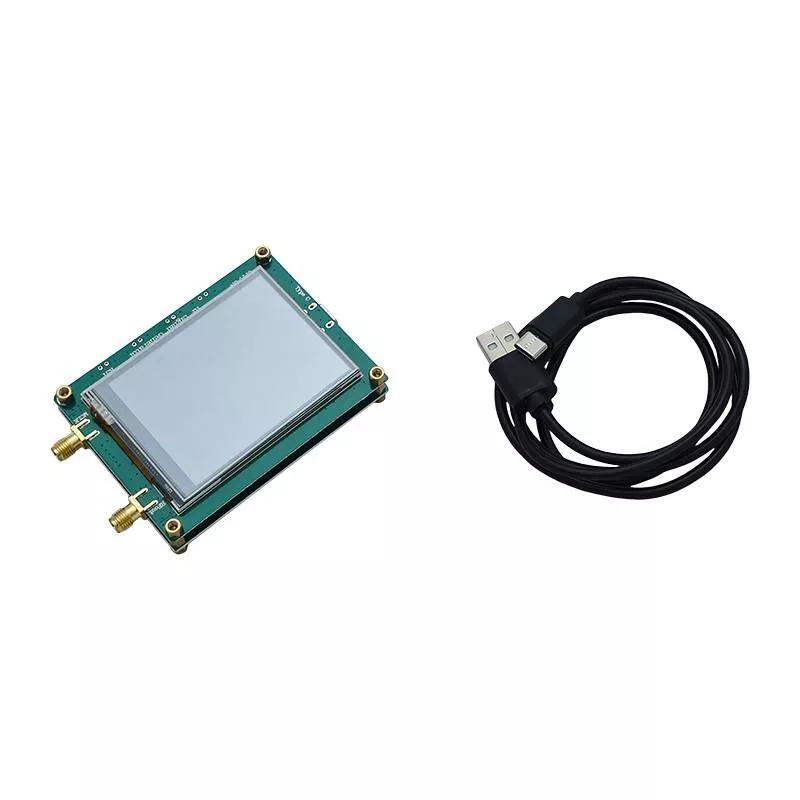

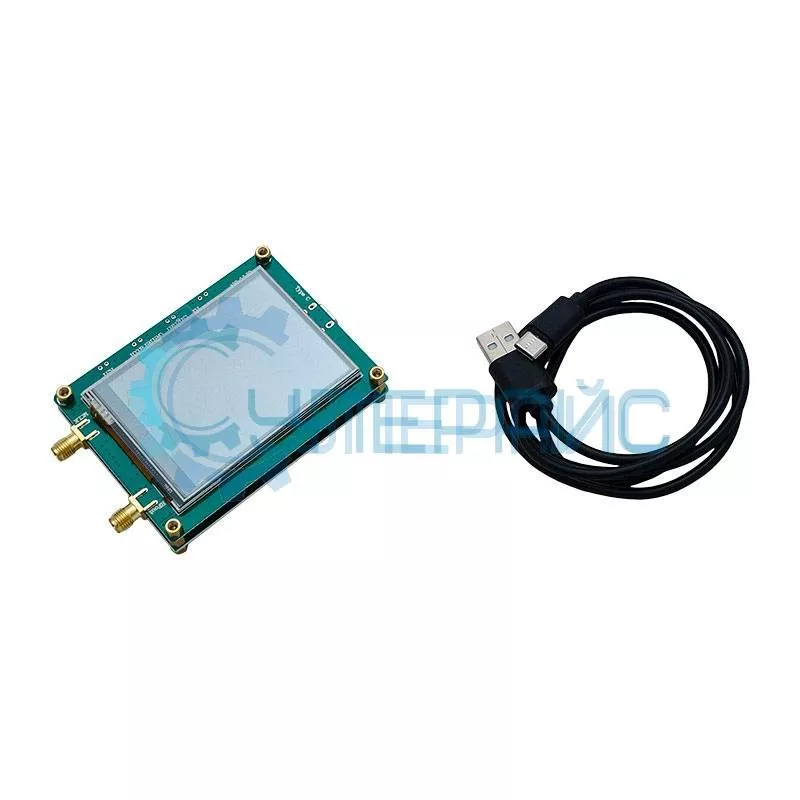

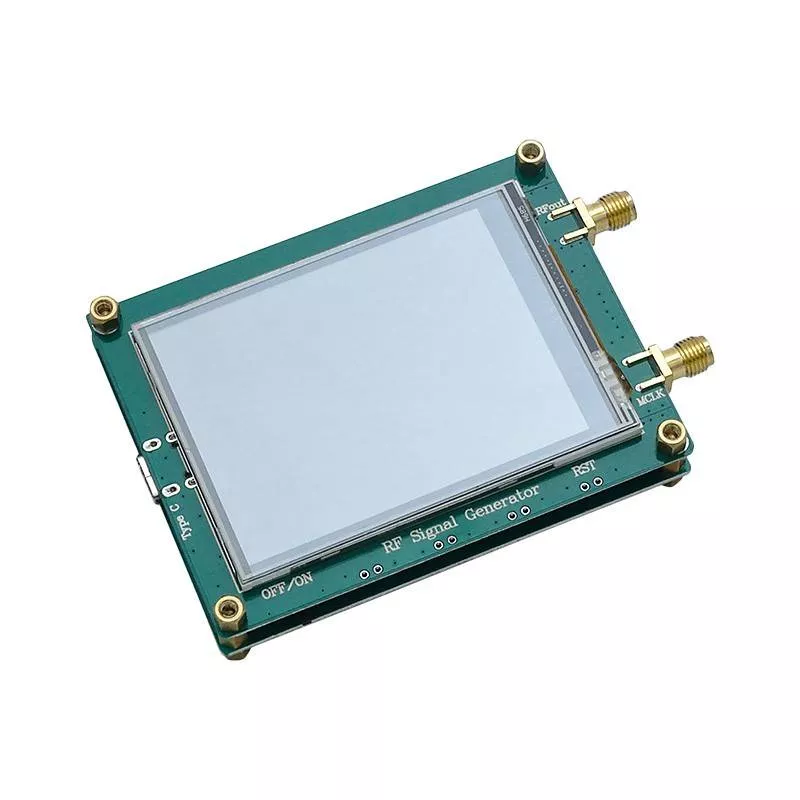

Генератор ВЧ-сигнала на базе микросхемы ADF4351
Артикул (код товара): 13448
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
9 080 ₽
9 080 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 6 шт.
Артикул (код товара)
13448
Модель (серия)
ADF4351
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Plaza Electronic Technology ADF4351
Общие данные
Артикул (код товара)
13448
Производитель (бренд)
Модель (серия)
ADF4351
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Категория по частотному диапазону
Кол-во каналов
Макс. частота
4,4 ГГц
Тип
функциональный генератор сигналов стандартных форм
Выходное сопротивление
50 Ом
Формы сигналов и функции генерации
Виды модуляции
АМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Меандр и прямоугольный сигналы
Общие характеристики
Вид
Без корпуса
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Габариты прибора
82 х 62 х 13 мм
Габариты упаковки
125 х 100 х 40 мм
Вес брутто, кг
0,113 кг
Описание Plaza Electronic Technology ADF4351
Часто задаваемые вопросы
Какой диапазон частот покрывает генератор на ADF4351?
ADF4351 генерирует сигналы в диапазоне от 35 МГц до 4,4 ГГц. Один модуль покрывает УКВ, FM, LTE, Wi-Fi, Bluetooth и микроволновые частоты. Внутри стоит ФАПЧ с программируемым делителем, что позволяет получать любую частоту с шагом 1 Гц или меньше, ограничиваясь только опорным кварцевым генератором.
Как управляется частотой на этом модуле генератора?
Управление идёт через цифровой SPI-интерфейс: частоту задают записью регистров из микроконтроллера Arduino, STM32 или Raspberry Pi. Некоторые готовые модули имеют встроенный OLED-дисплей и энкодер для удобной ручной настройки. Микросхема хранит конфигурацию в регистрах, поэтому при каждой перезагрузке требуется повторная инициализация через управляющий контроллер.
Для каких задач применяется ВЧ-генератор на ADF4351?
Модуль используется для тестирования и настройки радиоприёмников, калибровки антенных усилителей, генерации несущей для маломощных передатчиков, исследовательских работ в радиолюбительской лаборатории и создания локальных помех для проверки экранировки. Студенты, инженеры и радиолюбители применяют его в дипломных работах и прототипировании по СВЧ-технике.
Чем модуль на ADF4351 отличается от генераторов на AD9850?
AD9850 - DDS-генератор до 40–60 МГц с хорошим спектром, но не умеет работать в СВЧ-диапазоне. ADF4351 - синтезатор ФАПЧ, работающий до 4,4 ГГц, но с более грубым шагом и фазовыми шумами. AD9850 подходит для НЧ-измерений и формирования сигналов произвольной формы, ADF4351 - для микроволнового диапазона и радиочастотных синтезаторов.
Какое выходное сопротивление у ВЧ-выхода этого модуля?
Выходное сопротивление составляет 50 Ом, что является стандартом для радиочастотной техники. Для согласованной работы нагрузка тоже должна иметь 50 Ом. Несогласованность приведёт к отражению части мощности и образованию стоячей волны. На плате обычно есть SMA-разъём, иногда - выход через подстроечный конденсатор для грубой подстройки.
