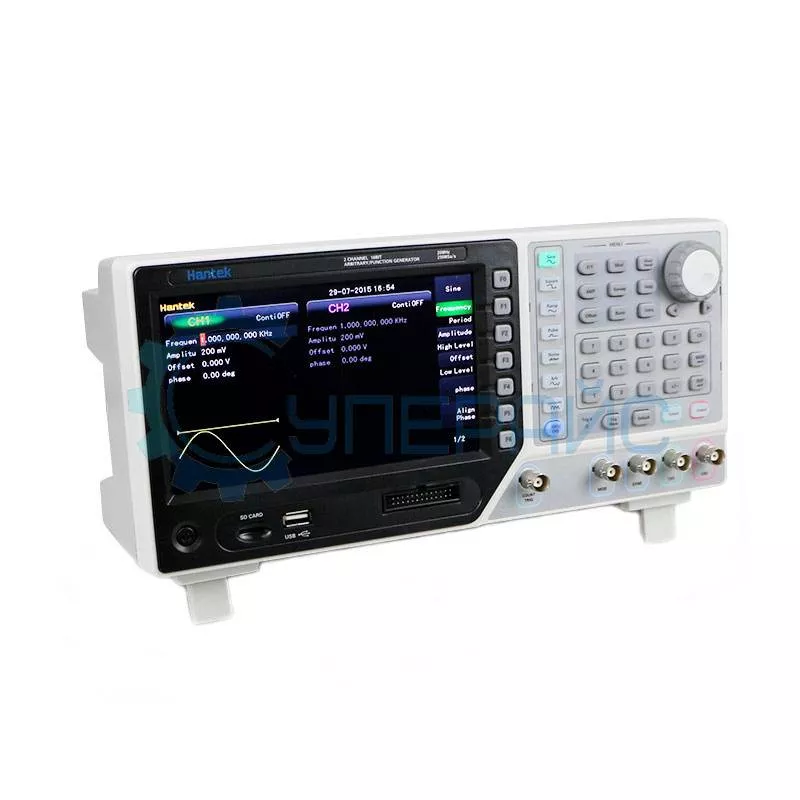

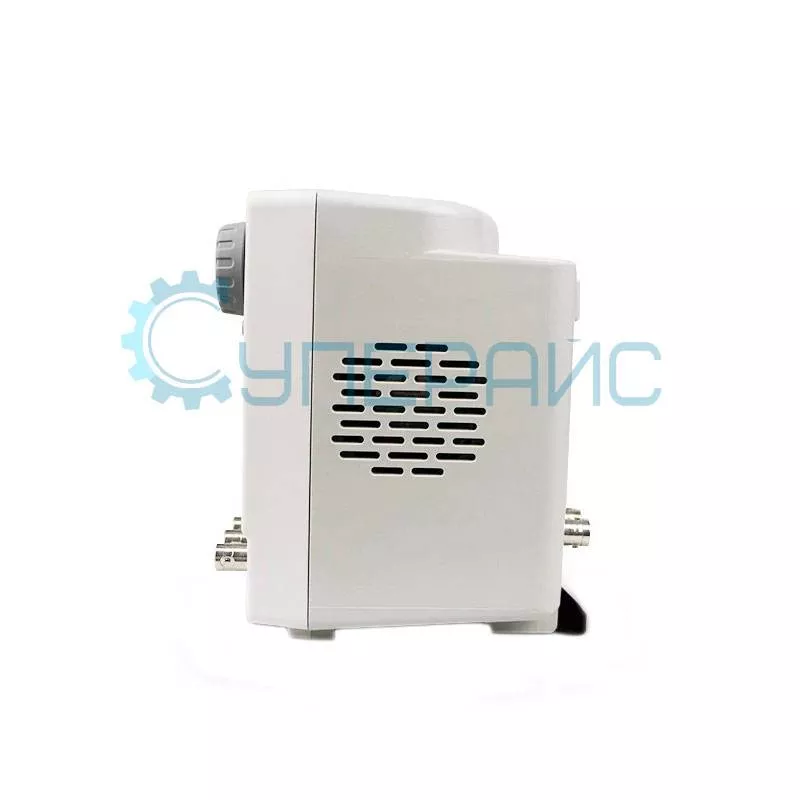

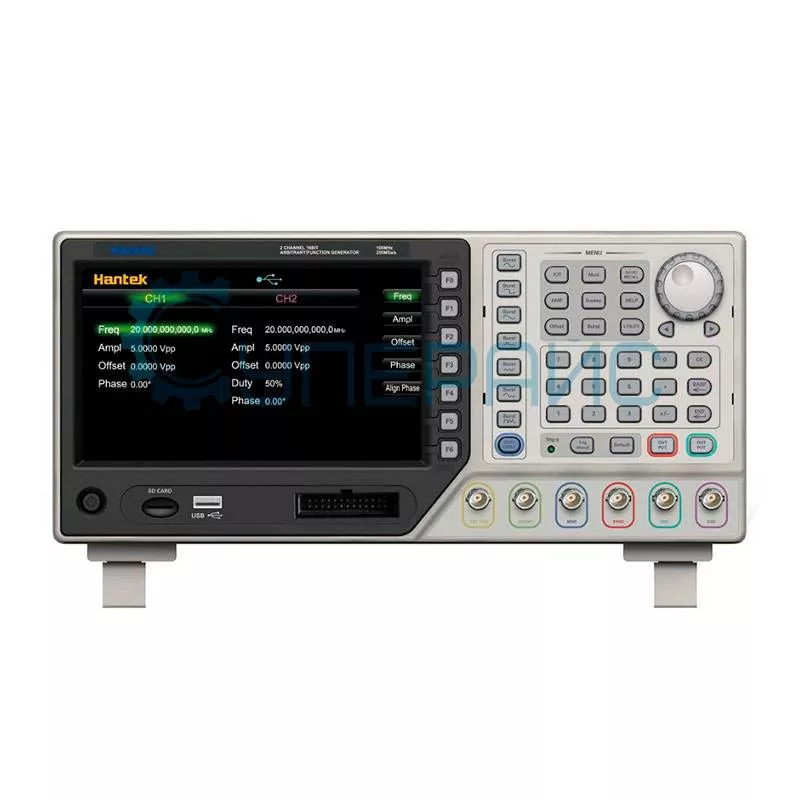

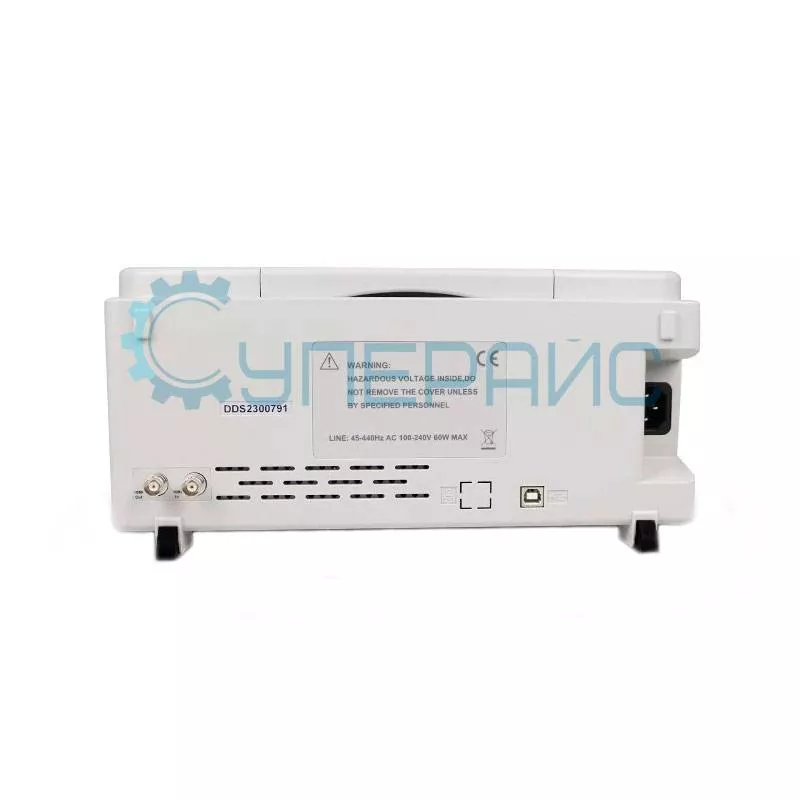

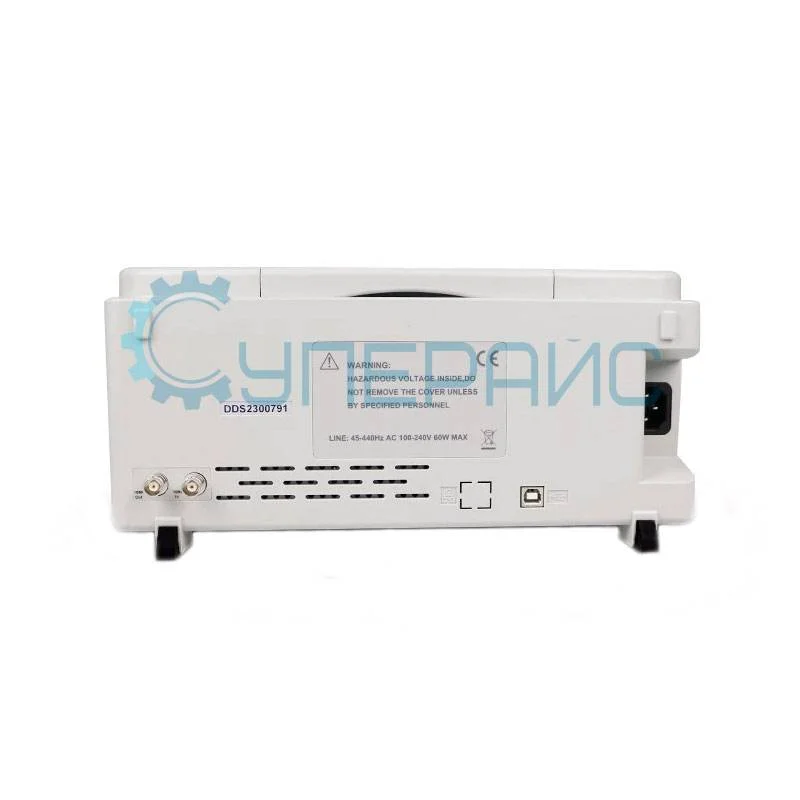

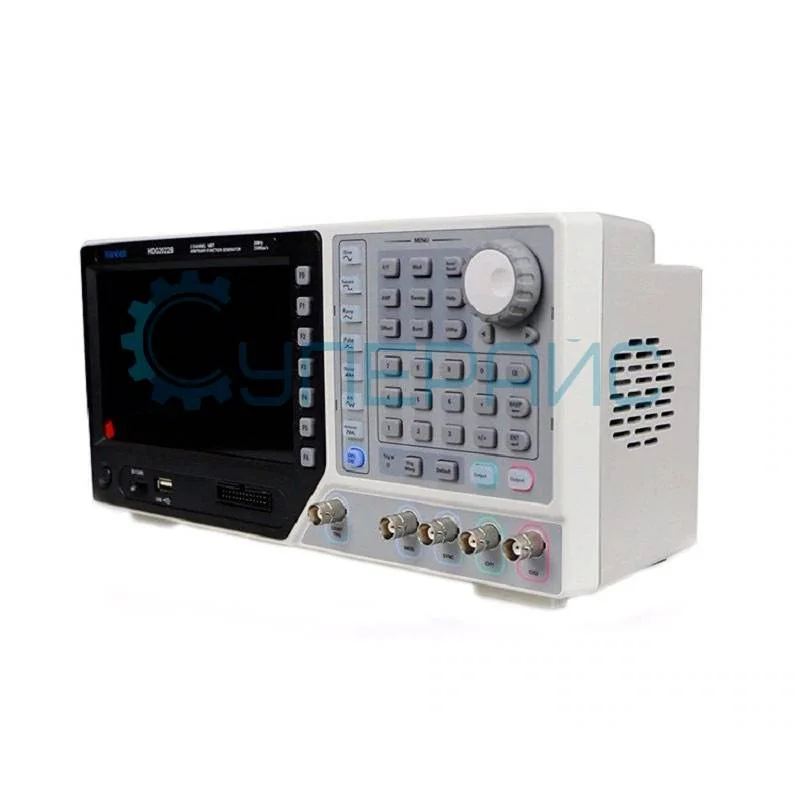

Двухканальный генератор сигналов Hantek HDG2082B
56 500 ₽
56 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
6191
Модель (серия)
HDG2082B
Производитель (бренд)
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG2082B
Артикул (код товара)
6191
Модель (серия)
HDG2082B
Сертификат
дистрибьютор
Гарантия, мес.
18
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
ИПД (Interfaces / Inputs and Outputs)
USB
microSD
microSD
Описание Hantek HDG2082B
ВНИМАНИЕ! Производство генератора сигналов Hantek HDG2082B ПРЕКРАЩЕНО.
Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов JUNCE JDS6600 - 30M (2 канала х 30 МГц)
Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов JUNCE JDS6600 - 30M (2 канала х 30 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek HDG2082B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 80 МГц | ||
| Частота дискретизации | 250 МВыб/с | ||
| Глубина памяти | 64 Мб | ||
| Диапазон частот | 1 мкГц - 80 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Режим цифрового выхода | 16 каналов | ||
| Частотные характеристики | |||
| Форма сигналов | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, Sinc, нарастание/убывание по экспоненте, электрокардиограмма, Гаусса, Лоренца, тональный сигнал | ||
| Синусоидальный сигнал | 1 мкГц - 20 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 30 МГц | ||
| Импульсный сигнал | 1 мкГц - 15 МГц | ||
| Пилообразный сигнал | 1 мкГц - 3 МГц | ||
| Белый шум | 80 МГц | ||
| Произвольный сигнал | 1 мкГц - 25 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 2 ppm, при 18 - 28 °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC 1 МГц: < - 60 дБ 1 МГц - 10 МГц: < - 55 дБ 10 МГц - 100 МГц: < - 50 дБ |
||
| Полное гармоническое искажение | < 0.1% (10 Гц - 20 кГц) | ||
| Ложный сигнал (не гармонический) |
≤10 МГц: < - 65 дБ > 10 МГц < - 65 дБ + 6 дБ |
||
| Фазовый шум | 10 МГц: ≤ - 115 дБ / Гц | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания | < 11 нс | ||
| Выброс | < 3% (100 кГц, 1 В) | ||
| Рабочий цикл |
≤ 10 МГц: 20,0% - 80,0% 10 МГц - 40 МГц: 40,0% - 60,0% > 40 МГц: 50,0% |
||
| Несимметричность | 1% период +5 нс | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≤ 1% (1 кГц, 1 В) | ||
| Симметричность | 0% ~ 100% | ||
| Характеристики импульсного сигнала | |||
| Период | 40 нс - 1 мс | ||
| Пульсация | ⩾ 14 нс | ||
| Ведущее импульсное время | ⩾ 9 нс | ||
| Выброс | < 3% (1 В) | ||
| Характеристики произвольного сигнала | |||
| Длина волны | 64 Мб | ||
| Вертикальное разрешение | 16 бит | ||
| Частота дискретизации | 250 МВыб/с | ||
| Время нарастания / спада | < 6 нс | ||
| Амплитудные характеристики | |||
| Амплитудный диапазон |
≤ 20 МГц: 1 мВ - 20 В ≤ 60 МГц: 1 мВ - 15 В ≤ 80 МГц: 1 мВ - 10 В ≤ 90 МГц: 1 мВ - 5 В ≤ 100 МГц: 1 мВ - 2 В |
||
| Точность | ± 1% от настройки ± 2 мВ | ||
| Разрешение | 1 мВ или 4 бит | ||
| Изоляция | < - 80 дБ | ||
| Импеданс | 50 Ом | ||
| Характеристики смещения | |||
| Диапазон | |V смещение| < Vmax - Vpp / 2 | ||
| Точность | ± (1% от настройки + 5 мВ + 0,5% амплитуды) | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, 2ASK, 2FSK, 2PSK, PWM | ||
| AM, FM, PM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | Внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная | ||
| Частота | 1 Гц - 500 МГц | ||
| Глубина | 0 - 120% | ||
| 2ASK, 2FSK, 2PSK, PWM | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Источник | Внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла (PWM: синусоидальная, прямоугольная, пилообразная, шумовая, произвольная) | ||
| Частота | 1 Гц - 500 МГц | ||
| Характеристики выброса | |||
| Количество | 2000000000 | ||
| Закрытый источник | внешний запуск | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Характеристики развертки | |||
| Направление | вертикальное | ||
| Тип | линейный | ||
| Время развертки | 28000 с | ||
| Время удержание/возврата | 28000 с | ||
| Источник запуска | внутренний, внешний или ручной | ||
| Точка синхронизации | спад сигнала синхронизации (программируемая) | ||
| Общие характеристики | |||
| Дисплей | ЖК, 7 дюймов, 800 х 480, 64 К цвета | ||
| Интерфейс | USB host, USB Device | ||
| Питание |
100 - 120 В CRMS (± 10%), 45 Гц - 440 Гц, CAT Ⅱ 120 - 240 В CRMS (± 10%), 45 Гц - 66 Гц, CAT Ⅱ |
||
| Потребляемая мощность | < 60 Вт | ||
| Габариты | 305 х 130 х 100 мм | ||
| Вес | 3000 г | ||

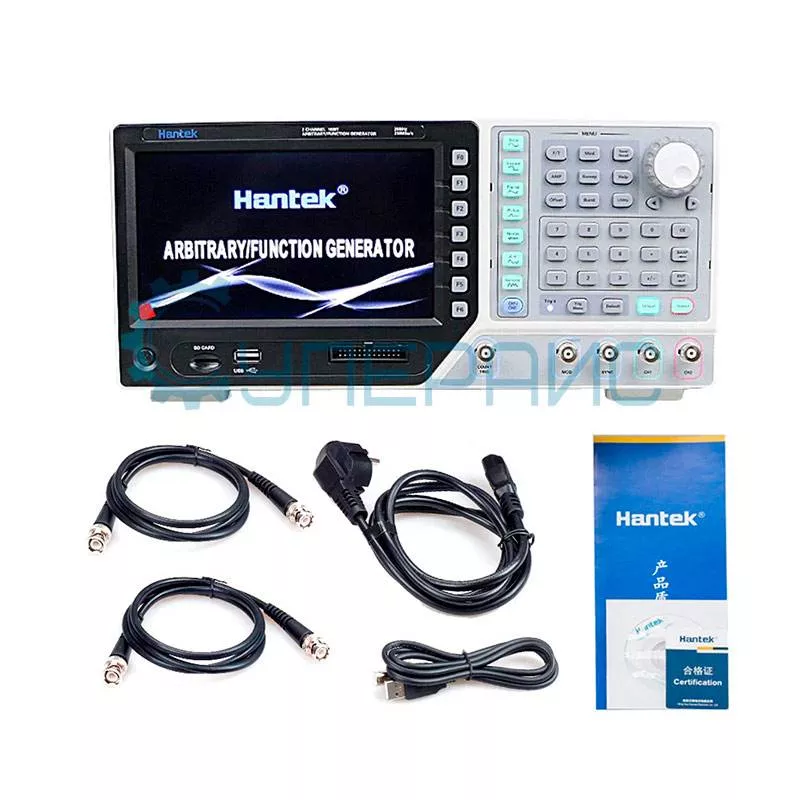

| Комплектация | генератор сигналов Hantek HDG2082B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC кабель - 2 шт CD диск - 1 шт |
||
Документация и ПО Hantek HDG2082B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации двухканального генератора сигналов Hantek HDG2082B серии HDG2000B
Язык:
Английский
Размер и тип:
755 КБ,
PDF
Программное обеспечение для двухканального генератора сигналов Hantek HDG2082B
Язык:
Английский
Размер и тип:
202 МБ,
ZIP
ZIP
