Цифровой генератор сигналов FeelTech FY6300-40M
15 050 ₽
15 050 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
24086
Модель (серия)
FY6300-40M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6300-40M
Артикул (код товара)
24086
Модель (серия)
FY6300-40M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
40 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание FeelTech FY6300-40M
Технические характеристики FeelTech FY6300-40M
| Количество каналов | 2 |
| Полоса пропускания | 0 - 40 МГц |
| Частота дискретизации | 250 МВыб/с |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, импульсная, TTL/CMOS, многотональная, шум, электрокардиограмма, синхроимпульсная, преобразования Лоренца, трапецивидная, узкоимпульсная, гауссовый белый шум, AM, FM, произвольная (64 набора) |
| Точность частоты | ±20 ppm |
| Стабильность частоты | ±1 ppm |
| Длина волны | 8192 точек |
| Вертикальное разрешение | 14 бит |
| Синусоидальная волна | подавление гармоник: ≥ 45 дБн (<1 МГц); ≥ 40 дБ (1 МГц - 20 МГц) |
| полное гармоническое искажение: < 0,8% (20 Гц - 20 кГц, 0 дБм) | |
| Прямоугольная волна | перекос: ≤ 5%, время подъема: ≤ 7 нс |
| Пилообразная волна | линейность ≥ 98% (0,01 Гц + 10 кГц) |
| Импульсная волна | диапазон рабочего цикла: 0,1 - 99,9% |
| Характеристики частоты | |
| Диапазоны частот |
синус: 0 - 40 МГц прямоугольник: 0 - 25 МГц треугольник: 0 - 10 МГц импульс: 0 - 10 МГц сигнал произвольной формы: 0 - 10 МГц CMOS/TTL цифровой сигнал: 0 - 20 МГц |
| Время нарастания сигнала | ≤ 20 нс |
| Разрешающая способность по частоте | 1 ГГц |
| Характеристики амплитуды | |
| Диапазон выходной амплитуды | частота < 10 МГц: 1 mVpp - 20 Vpp |
| частота от 10 МГц до 20 МГц: 1 mVpp - 10 Vpp | |
| частота > 20 МГц: 1 mVpp - 5 Vpp | |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ±0,5% / 5 ч |
| Амплитудная плоскостность |
±5% (< 10 МГц) ±10% (> 10 МГц) |
| Выходной импеданс | 50 Ом ± 10% (типичный) |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
≤ 20 МГц:±10 В ≥ 20 МГц: ±2,5 В |
| Разрешение смещения по постоянному току | 0,01 В |
| Диапазон регулировки фазы | 0 - 359,99° |
| Минимальное разрешение по фазе | 0,01° |
| Выход TTL |
амплитуда: > 3 Vpp коэффициент развертывания: > 8 TTL время нарастания / спада уровня: ≤ 10 нс |
| Выход COMS |
низкий уровень: < 0,3 В высокий уровень: 1 - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 0,01 Гц - 100 МГц |
| Точность измерения | 1 с, 10 с, 30 с, трёхскоростная регулировка |
| Диапазон измерения | 0 - 4294967295 |
| Совмещенный режим | постоянные и переменный ток |
| Способ подсчета | ручной |
| Диапазон входного сигнала | 2 Vpp - 20 Vpp |
| Характеристики развертки | |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,01 - 999,99 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Объект развертки | частота, амплитуда, смещение, рабочий цикл |
| Функция VCO (выход управления напряжением) | |
| Диапазон амплитуд входного модулированного сигнала | 0 - 5 В |
| Частотный диапазон модулированного сигнала | 0 - 1000 Гц |
| Объект управления | частота, амплитуда, смещение, рабочий цикл управляемые напряжением |
| Дополнения VCO | амплитудная модуляция (AF), частотная модуляция (FM) (возможность выполнения с помощью внешнего аналогово сигнала) |
| Функция модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK |
| Форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме постоянного напряжения) |
| AM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Глубина модуляции | 0 - 100% |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| FM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| PM | |
| Источник | внутренний (CH2)/ внешний (VCO IN) |
| Модулированная форма сигнала | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная волна |
| Диапазон фазового сдвига | 0° - 360° |
| Частота модуляции |
внутренний: 1 мкГц- 1 МГц внешний: 1 мкГц- 2 МГц |
| ASK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| FSK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| PSK | |
| Источник | внутренний (CH2)/ внешний (PSK IN) ручной |
| Модулированная форма сигнала | прямоугольная волна с рабочим циклом 50 % |
| Частота модуляции | 1 мкГц- 10 МГц |
| Общие характеристики | |
| Дисплей | диагональ 2,4 дюйма, цветной (TFT) |
| Хранение | 20 записей |
| Интерфейс | USB |
| Скорость передачи данных | 115200 бит/с |
| Питание | DC 5 В ± 0,5 В |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Рабочая температура | 0 - 40°C, влажность < 80% |
| Габариты | 140 х 95 х 54 мм |
| Вес нетто | 500 г |
| Вес брутто | 900 г |

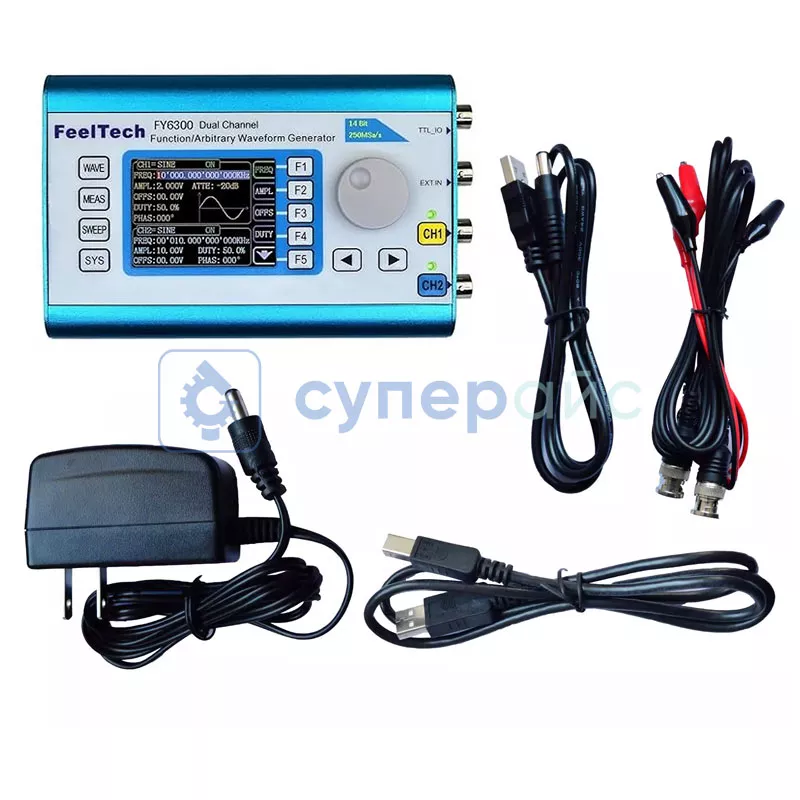

| Комплектация | генератор электрических сигналов FeelTech FY6300-40M – 1 шт |
|
сетевой адаптер питания – 1 шт кабель USB – 2 шт клипсы Q9 – 2 шт кабель BNC-BNC – 1 шт |
|
Документация и ПО FeelTech FY6300-40M
Название
Язык
Версия
Размер и тип
Руководство пользователя для генераторов сигнала FeelTech серии FY6300
Язык:
Русский
Размер и тип:
1,38 МБ,
pdf
Отзывы FeelTech FY6300-40M
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Вертикальное разреш. (по амплитуде):
16 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11735
Модель (серия):
XDM3041
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17237
Модель (серия):
HDS2102S
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3132
Модель (серия):
TAG-101
Производитель:
Longwei
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
5
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3007
Модель (серия):
DG1062Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
8 Мб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8435
Модель (серия):
FY8300-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1308
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6457
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
2,4
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
44671
Модель (серия):
UC2878C
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения индуктивности:
0,00001 мкГн – 9999,99 Гн
Спящий режим:
нет
Добавить в избранное
Артикул (код товара):
42052
Модель (серия):
LC-LDT-3205
Производитель:
Lichen
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
42041
Модель (серия):
V-1800PC
Производитель:
Mapada
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40126
Модель (серия):
F0745-4k-c
Производитель:
Fucot
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
48
Макс. геометрическое увеличение, крат:
280
Встроенный дисплей:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22998
Модель (серия):
MFG-3010A
Производитель:
MCH
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Амплитуда, Vp-p:
< 20
Добавить в избранное
Артикул (код товара):
40517
Модель (серия):
DC900
Производитель:
DCUU
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37770
Модель (серия):
CH2902A
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
5
Мин. измеряемое значение тока, А:
0,00005
Макс. измеряемое значение тока, А:
6,5
Макс. измеряемое напряжение, В:
700
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России

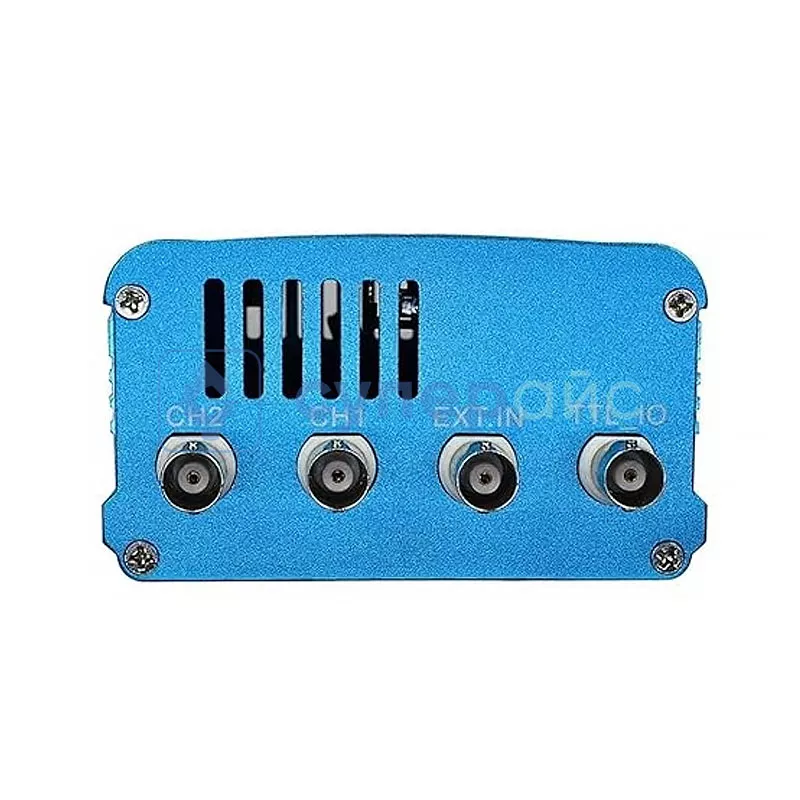

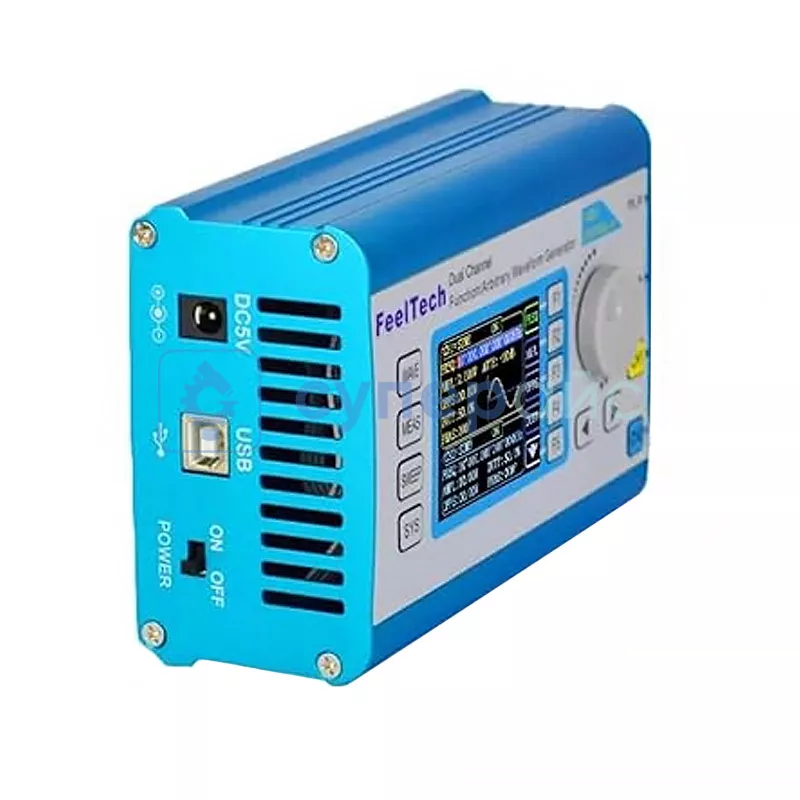

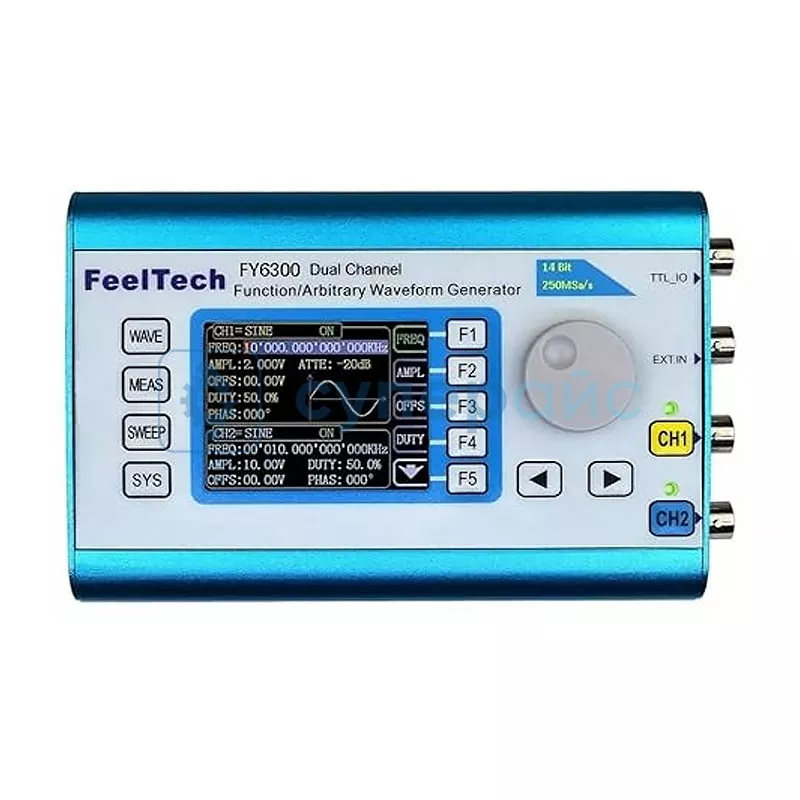

Добавить в избранное
Артикул (код товара):
24086
Модель (серия):
FY6300-40M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
Нет
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22255
Модель (серия):
MZS600
Производитель:
SHOCREX
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Мин. геометрическое увеличение, крат:
50
Макс. геометрическое увеличение, крат:
1000
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
37766
Модель (серия):
CH2806
Производитель:
Beich
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемое значение напряжения, В:
5
Мин. измеряемое значение тока, А:
0,00005
Макс. измеряемое значение тока, А:
6,5
Макс. измеряемое напряжение, В:
700
Добавить в избранное
Артикул (код товара):
41712
Модель (серия):
721
Производитель:
Ronghui
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
39324
Модель (серия):
UC2851
Производитель:
UCE
Страна производства:
Китай
Гарантия, мес.:
12
Конфигурация:
Собранный
Диапазон измерения сопротивления:
0,0001 Ом – 99,999 МОм
Диапазон измерения ёмкости:
0,01 пФ – 99999 мкФ
Диапазон измерения индуктивности:
0,01 мкГн – 99999 Гн
Спящий режим:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
35600
Модель (серия):
N2
Производитель:
INESA
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
40712
Модель (серия):
JS-T401
Производитель:
Joizon
Страна производства:
Китай
Гарантия, мес.:
12
Длина зонда, м:
20
Разрешение изображения:
1280 х 720
Встроенная подсветка:
Да
Сделано в России
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39072
Модель (серия):
DTX 700 LCD
Производитель:
Levenhuk
Страна производства:
Россия
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
300
Мин. оптическое увел. (коэффициент), крат:
10
Мин. геометрическое увеличение, крат:
10
Макс. геометрическое увеличение, крат:
1200
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4373
Модель (серия):
-
Производитель:
CREALITY3D
Страна производства:
Гарантия, мес.:
12
Тип 3D принтера:
Набор для сборки (конструктор)
Подогреваемая платформа:
да
Область печати:
300 x 300 x 400 мм
Кол-во экструдеров:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
19157
Модель (серия):
A36.4971
Производитель:
Opto-Edu
Страна производства:
Китай
Гарантия, мес.:
12
Мин. геометрическое увеличение, крат:
6
Макс. геометрическое увеличение, крат:
39,4
Разреш. матрицы цифровой камеры, число Мпк:
2,0
Материал оптики:
Оптическое стекло
Встроенный дисплей:
Да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27471
Модель (серия):
-
Производитель:
Микромед
Страна производства:
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
40
Мин. оптическое увел. (коэффициент), крат:
4
Мин. геометрическое увеличение, крат:
80
Макс. геометрическое увеличение, крат:
1600
