Генератор ВЧ сигналов FeelTech FeelElec FY8300-30M с частотомером
23 680 ₽
23 680 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
8435
Модель (серия)
FY8300-30M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY8300-30M
Артикул (код товара)
8435
Модель (серия)
FY8300-30M
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 мкГц
Макс. частота
30 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Показать больше
Показать меньше
Описание FeelTech FY8300-30M
Технические характеристики FeelTech FeelElec FY8300-30M
| Количество каналов | 3 |
| Полоса пропускания | 30 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон частот | 1 мкГц - 30 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 8 Кб |
| Волновые характеристики | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. |
| Частотные характеристики | |
| Синусоидальный сигнал | 1 мкГц - 30 МГц |
| Прямоугольный сигнал | 1 мкГц - 20 МГц |
| Импульсный сигнал | 1 мкГц - 10 МГц |
| Пилообразный сигнал | 1 мкГц - 10 МГц |
| TTL/CMOS | 1 мкГц - 10 МГц |
| Произвольный сигнал | 1 мкГц - 10 МГц |
| Разрешение | 1 мкГц |
| Минимальная ширина импульса | 20 нс |
| Точность | ± 20 ppm |
| Стабильность | ± 1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение |
< 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Время нарастания/спада | ≤ 15 нс |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) |
| Характеристики пилообразного сигнала | |
| Линейность | > 99% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Амплитудный диапазон |
≤5 МГц: 1 мВ - 24 В 5 МГц - 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
| Разрешение | 1 мВ |
| Стабильность | ± 0,5% / 5 часов |
| Плотность |
± 2,5% (< 10 МГц) ± 5% (> 10 МГц) |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Диапазон |
≤ 20 МГц: ± 12 В > 20 МГц: ± 2,5 В |
| Разрешение | 1 мВ |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL выход | |
| Уровень TTL | > 3 В |
| Разветвление | > 8 TTL |
| Время нарастания/спада | ≤ 10 нс |
| CMOS выход | |
| Низкий электрический уровень | < 0,3 В |
| Высокий электрический уровень | 1 - 12 В |
| Время нарастания/спада | ≤ 18 нс |
| Внешние измерения | |
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл |
| Диапазон входного напряжения | 1 - 12 В |
| Частотомер | |
| Разрешение | 0,01 Гц (время выхода = 100 с) |
| Диапазон | 0,01 Гц - 100 МГц |
| Чувствительность | регулируется 1S, 10S, 100S |
| Счетчик | |
| Диапазон | 0 - 4294967295 |
| Связь | DC |
| Режим работы | ручной |
| Период | |
| Диапазон | 5 нс - 20 с |
| Ширина импульса | |
| Разрешение | 5 нс |
| Диапазон | 0 - 20 с |
| Рабочий цикл | |
| Диапазон | 0 - 100% |
| Характеристики развертки | |
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) |
| Направление | вверх, вниз, в обе стороны |
| Тип | линейный или логарифмический |
| Развертка объектов | частота, амплитуда, смещение, рабочий цикл |
| Время развертки | 0,01 с - 999,99 с |
| Диапазон настройки | начальная и конечная позиция могут быть установлены произвольно |
| Общие характеристики | |
| Дисплей | ЖК, 2.4 дюйма, 320 х 240 |
| Количество ячеек памяти | 12 |
| Интерфейс | USB, TTL Out |
| Скорость передачи данных | 11500 бит/с |
| Питание | 100 - 240 В |
| Метод охлаждения | конвекция |
| Температура хранения | 0℃ - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 200 х 190 х 85 мм |
| Габариты упаковки | 250 х 210 х 100 мм |
| Вес нетто | 700 г |
| Вес брутто | 1,1 кг |

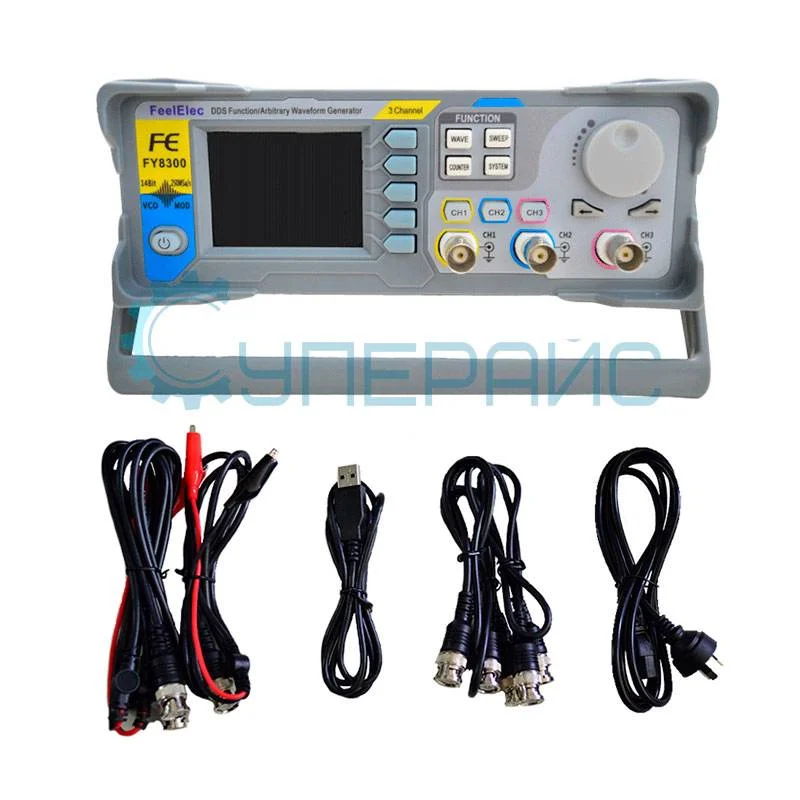

| Комплектация |
генератор сигналов FeelTech FeelElec FY8300-30M - 1 шт кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 3 шт кабель BNC-крокодил - 3 шт |
Сравнительная таблица генераторов сигналов FeelTech FeelElec
| Характеристики | FY8300-30M | FY8300S-60M |
| Количество каналов | 3 | |
| Полоса пропускания | 30 МГц | 60 МГц |
| Частота дискретизации | 250 МВыб/с | |
| Диапазон частот | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
| Вертикальное разрешение | 14 бит | |
| Глубина памяти | 8 Кб | |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные | |
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. | |
| Синусоидальный сигнал | 1 мкГц - 30 МГц | 1 мкГц - 60 МГц |
Цифровой генератор сигналов FeelTech FeelElec FY8300-30M
Генератор сигналов настольный FeelTech FeelElec FY8300-30M сочетает три канала с ЖК-экраном и компактным корпусом. Наличие трёх каналов допускает параллельную генерацию разных сигналов для одновременной проверки нескольких узлов. Частота дискретизации устройства составляет 250 МВыб/с. Полоса пропускания модели (30 МГц) подходит для широкого круга измерений: параметр влияет на спектральную чистоту генерируемых волн и точность воспроизведения высокочастотных составляющих.
Набор стандартных и произвольных форм сигналов даёт возможность задавать сложные траектории электрического воздействия. Произвольные формы удобны при моделировании нестандартных условий работы радиодеталей. 12 ячеек памяти позволяют хранить готовые настройки для переключения между сценариями. Подавление гармонических искажений составляет не менее 50 дБ на частотах до 1 МГц. Это сохраняет чистоту синусоидального сигнала. На частотах от 1 МГц до 20 МГц искажения подавляются на уровне не менее 45 дБ.
Высокие значения подавления гармоник важны для точных измерений в аудиотехнике. Масса 700 г облегчает транспортировку в сравнении с более тяжёлыми образцами оборудования.
Кому подходит такой генератор сигналов 30 мгц:
- радиотехникам, работающим с ВЧ-цепями и прототипами;
- инженерам по разработке, создающим и настраивающим модули;
- техникам лабораторий, проводящим оценку спектральных характеристик;
- преподавателям, демонстрирующим поведение сигналов студентам.
Какие работы поможет проводить:
- проверка частотных откликов и анализ спектра;
- генерация стандартных и сложных тестовых сигналов;
- оценка гармонических составляющих в рабочем диапазоне.
Документация и ПО FeelTech FY8300-30M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY8300-30M серии FY8300
Язык:
Английский
Размер и тип:
679 КБ,
PDF
Спецификация протокола связи для генератора сигналов FeelTech FeelElec FY8300-30M
Язык:
Английский
Размер и тип:
364 КБ,
PDF
Программное обеспечение для генератора сигналов FeelTech FeelElec FY8300-30M
Язык:
Английский
Размер и тип:
6.58 МБ,
RAR
RAR
Драйвер для генератора сигналов FeelTech FeelElec FY8300-30M
Язык:
Английский
Размер и тип:
316 КБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы FeelTech FY8300-30M
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
