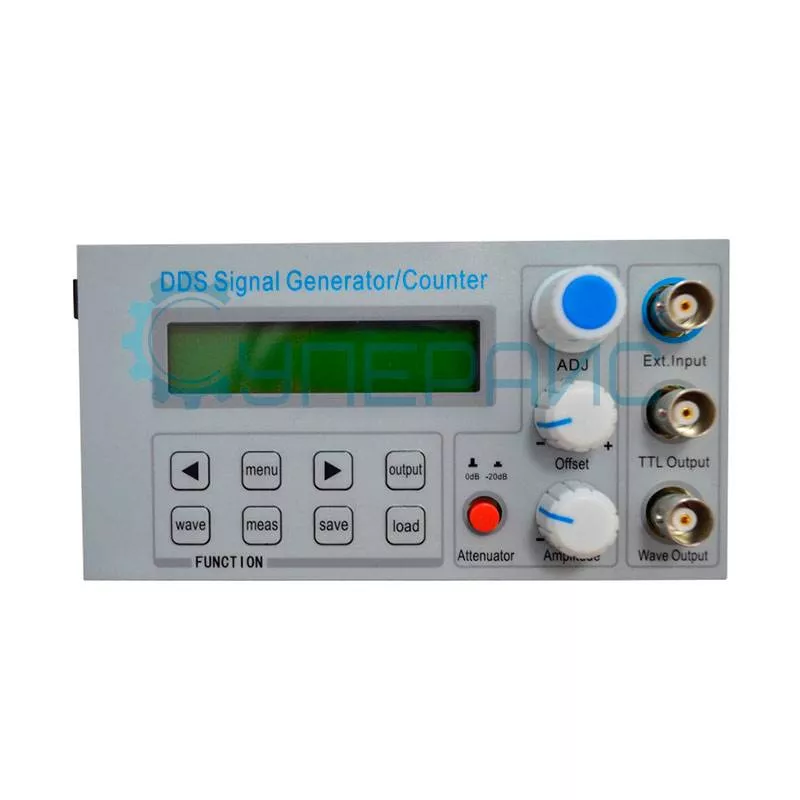

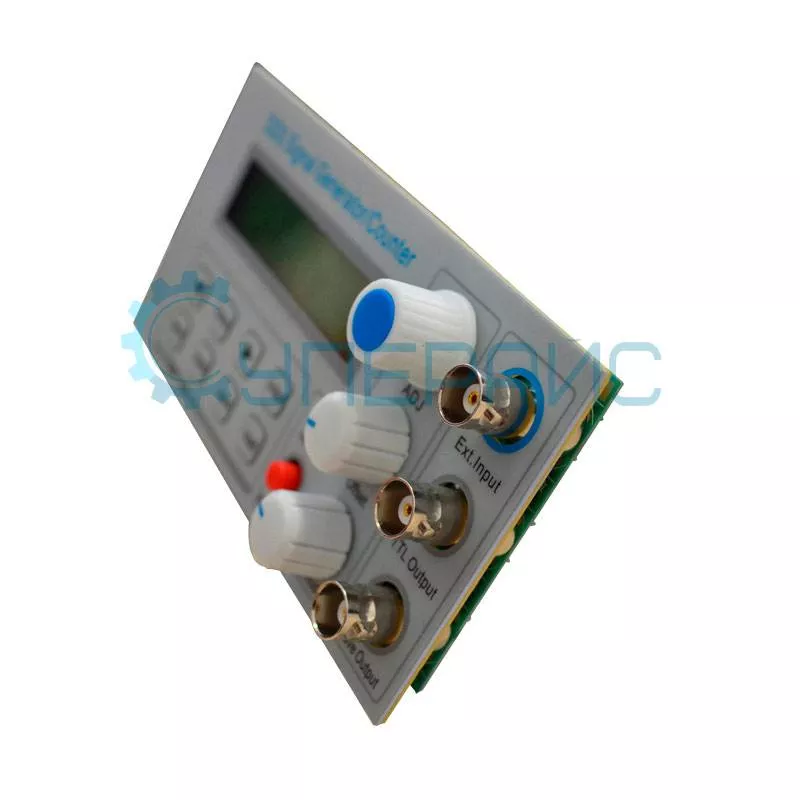

Генератор сигналов низкой частоты FeelTech SGP1002S
Код товара: 8398
Гарантия 12 месяцев
О товаре Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная (включая пилообразную)
Диапазон частот: 0,01 Гц - 2 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 1
Форма сигналов: синусоидальная, прямоугольная, треугольная (включая пилообразную)
Диапазон частот: 0,01 Гц - 2 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech SGP1002S
| Количество каналов | 1 |
| Полоса пропускания | 2 МГц |
| Диапазон частот | 0,01 Гц - 2 МГц |
| Стандартные формы сигналов | синусоидальные, прямоугольные (регулируется рабочий цикл), треугольные (включая пилообразные) |
| Выходная амплитуда |
≥ 10 В (max) 0,1 В (min) |
| Выходное сопротивление | 51 Ом ± 10% |
| Смещение постоянного тока | ± 3 В |
| Разрешение | 0,01 Гц (10 мГц) |
| Синусоидальное искажение | ≤ 0,8% (1 кГц) |
| Треугольная линейность | ≥ 0,98% (0,01 Гц - 10 кГц) |
| Время нарастания/спада | ≤ 100 нс |
| Диапазон прямоугольных импульсов | 1 - 99% (режим цифрового управления) |
| TTL выход: Диапазон частот | 0,01 Гц - 2 МГц |
| TTL выход: Амплитуда | > 3 В |
| Диапазон счетчика | 0 - 4294967295 |
| Диапазон частотомера | 1 Гц - 60 МГц |
| Диапазон входного напряжения | 0,5 - 20 В |
| Режим развертки | линейная, логарифмическая |
| Время развертки | 1 с - 99 с |
| Общие характеристики | |
| Дисплей | LCD 1602 |
| Количество ячеек памяти | 10 (М0-М9, М0-загрузка по умолчанию) |
| Температура хранения | 0℃ - 40℃ |
| Влажность | < 80% |
| Габариты изделия | 135 х 65 х 35 мм |
| Габариты упаковки | 190 х 165 х 40 мм |
| Вес брутто | 320 г |

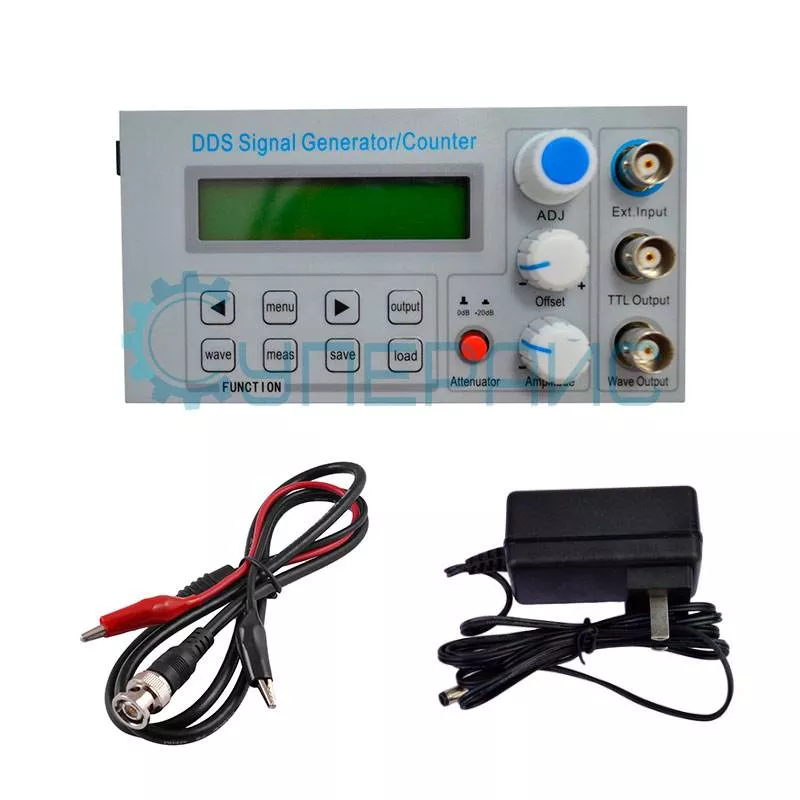

| Комплектация |
генератор сигналов FeelTech SGP1002S - 1 шт блок питания - 1 шт кабель BNC-крокодил - 1 шт |
| Совместимость |
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц) Совместимый аксессуар 2 Цифровой двухканальный осциллограф RIGOL DS1202Z-E Цифровой мультиметр Rigol DM3058E Цифровой мультиметр Tonghui TH1942 с высокой точностью |
Сравнительная таблица генераторов сигналов FeelTech
| Характеристики | SGP1002S | SGP1010S | SGP3005 |
| Характеристики генератора сигналов | |||
| Количество каналов | 1 | 1 | 1 |
| Полоса пропускания | 2 МГц | 10 МГц | 5 МГц |
| Диапазон частот | 0,01 Гц - 2 МГц | 0,01 Гц - 10 МГц | 0,2 Гц - 5 МГц |
| Выходной сигнал | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, треугольные | синусоидальные, прямоугольные, треугольные, импульсные, пилообразные | |
| Выходная амплитуда | 0,1 В - 10 В | ||
| Выходное сопротивление | 51 Ом ± 10% | ||
| Смещение постоянного тока | ± 3 В | ± 10 В | |
| Синусоидальное искажение | ≤ 0,8% (1 кГц) | ||
| Время нарастания/спада | ≤ 100 нс | ≤ 30 нс | |
| TTL выход | |||
| Диапазон частот TTL | 0,01 Гц - 2 МГц | 0,01 Гц - 10 МГц | 0 - 5 МГц |
| Амплитуда TTL | > 3 В | ||
| Характеристики счетчика/частотомера | |||
| Диапазон счетчика | 0 - 4294967295 | ||
| Диапазон частотомера | 1 Гц - 60 МГц | ||
| Характеристики развертки | |||
| Режим развертки | линейная, логарифмическая | ||
| Время развертки | 1 с - 99 с | 1 с - 999 с | |
Генератор сигналов низкой частоты FeelTech SGP1002S
Генератор сигналов низкой частоты FeelTech SGP1002S представляет собой цифровой прибор с технологией DDS для создания электронных сигналов различной конфигурации. Устройство располагает функциями линейной и логарифмической развертки, что расширяет измерительные возможности в сравнении с базовым функционалом.
У прибора одноканальная схема. Если нет необходимости в большем количестве каналов, то это хороший выбор, в котором совмещены компактная конструкция и лёгкость настройки.
Три основные формы сигналов - синусоидальная, прямоугольная, треугольная - покрывают потребности разнопрофильных технических задач. Синусоидальные колебания используют для тестирования аудиоаппаратуры, прямоугольные импульсы применяют в цифровой технике.

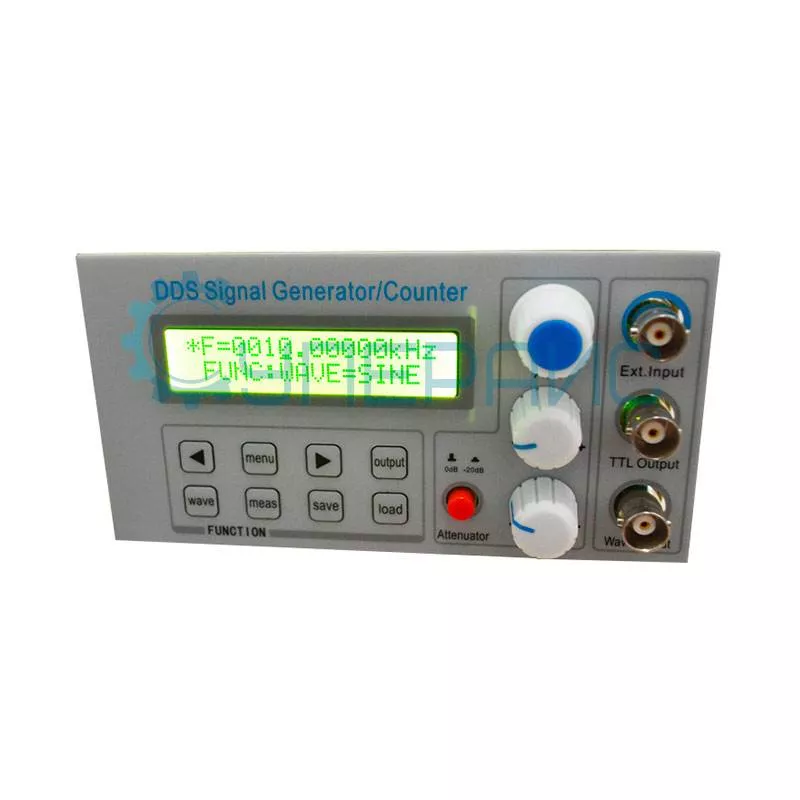

Преимущества дисплея LCD 1602:
- высокая контрастность символов;
- низкое энергопотребление по сравнению с другими типами индикаторов;
- устойчивость к электромагнитным помехам.
Диапазон частот составляет 0,01 Гц - 2 МГц, что охватывает звуковые частоты и низкочастотный радиодиапазон. Нижняя граница даёт создавать очень медленные процессы для специальных измерений. Верхний предел покрывает потребности радиочастотных испытаний.
Выходная амплитуда регулируется в пределах 0,1-10 В (или выше), что обуславливает совместимость с различными входными цепями тестируемых устройств. Такой диапазон амплитуд помогает работать с чувствительными схемами и мощными каскадами.
Отрасли применения FeelTech SGP1002S:
- радиоэлектронная промышленность, настройка усилителей;
- образовательные процессы, лабораторные работы;
- сервисное обслуживание, диагностика аудиотехники;
- научные исследования в области акустики.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
