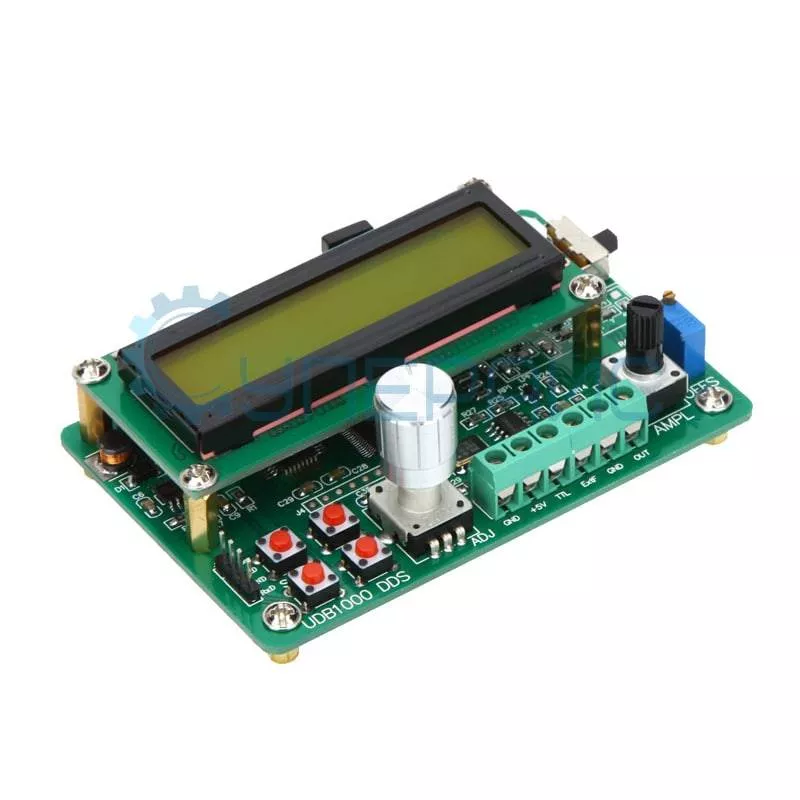

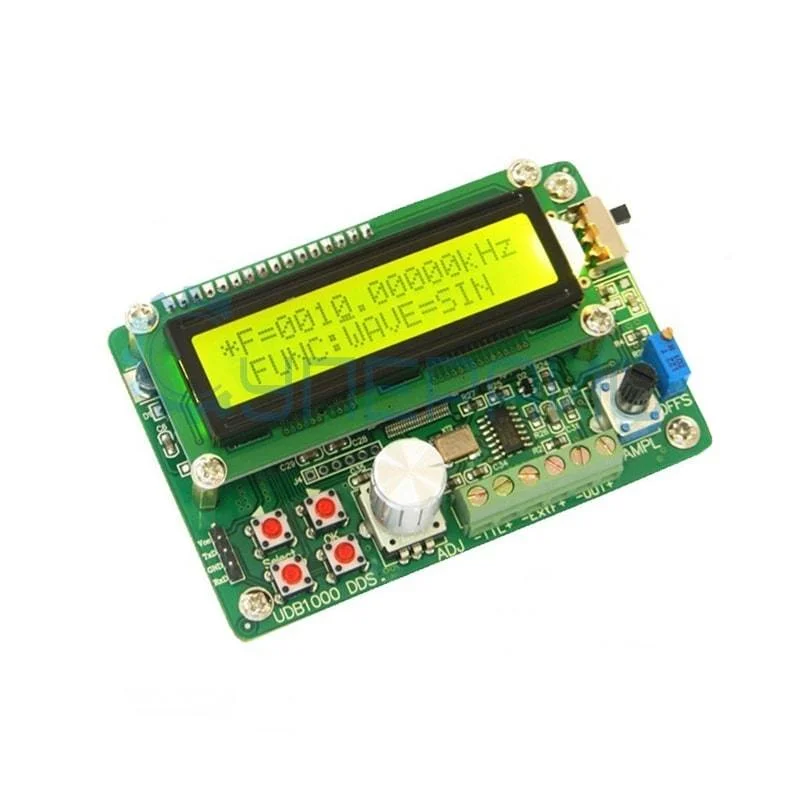

Генератор сигналов JUNTEK UDB1005S
4 970 ₽
4 970 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 6 шт.
Артикул (код товара)
2966
Модель (серия)
UDB1005S
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK UDB1005S
Общие данные
Артикул (код товара)
2966
Производитель (бренд)
Модель (серия)
UDB1005S
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Категория по частотному диапазону
Кол-во каналов
Макс. частота
5 МГц
Мин. частота
0,01 Гц
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
генератор импульсов
генератор логических последовательностей, генератор паттернов
Точность, %
Точность, %
Формы сигналов и функции генерации
Виды модуляции
АИМ
АМ
ЧМ
ИМ
АМ
ЧМ
ИМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Пилообразный и треугольный сигналы
Общие характеристики
Вид
Без корпуса
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание JUNTEK UDB1005S
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNTEK UDB1005S
| Характеристики генератора сигналов | |
| Характеристики сигнала | |
| Количество каналов | 1 |
| Полоса пропускания | 5 МГц |
| Форма сигналов |
синусоидальная, треугольная, прямоугольная, пилообразная, TTL |
| Диапазоны частот |
синусоидальная: 0,01 Гц - 5 МГц прямоугольная: 0,01 Гц - 1 МГц треугольная: 0,01 Гц - 1 МГц пилообразная: 0,01 Гц - 1 МГц TTL цифровой сигнал: 0,01 Гц - 5 МГц |
| Шаг | 0,01 Гц |
| Точность частоты | ± 5 ×10-6 |
| Стабильность частоты | ± 1 ×10-6 ppm / 3ч |
|
Выходное сопротивление |
50 Ом ± 10% |
| Амплитуда выходного сигнала | >10 Vpp (без нагрузки) |
|
Смещение по постоянному току |
± 2,5 В (без нагрузки) |
| Искажение синуса | ≤ 0,8% (эталонная частота 1 кГц) |
| Линейность треугольной волны | ≥ 98% |
| Время нарастания / спада | 100 нс |
|
Диапазон рабочего цикла |
1% - 99% |
| Выход TTL |
амплитуда: > 3 Vpp коэффициент нагрузки: 20 TTL- элементов |
|
Характеристики частотомера и счетчика импульсов |
|
|
Диапазон измерения частоты |
1 Гц - 60 МГц |
|
Диапазон измерения |
0 - 4294967295 |
| Диапазон входного сигнала |
0,5 Vpp - 20 Vpp |
| Характеристики генератора качающейся частоты | |
| Диапазон частот | fM1 - fM2 (частота может быть свободно установлена) |
| Диапазон входного напряжения |
0,5 Vpp - 20 Vpp |
|
Дополнительно |
полностью управляется с ПК через RS232 |
| Общие характеристики | |
| Дисплей |
LCD1602, ЖК дисплей |
| Интерфейсы |
USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Питание |
DC 5 В ± 0,5 В |
| Габариты изделия |
95 х 65 х 25 мм |
| Габариты упаковки |
145 х 110 х 70 мм |
| Вес нетто | 85 г |
| Вес брутто | 200 г |

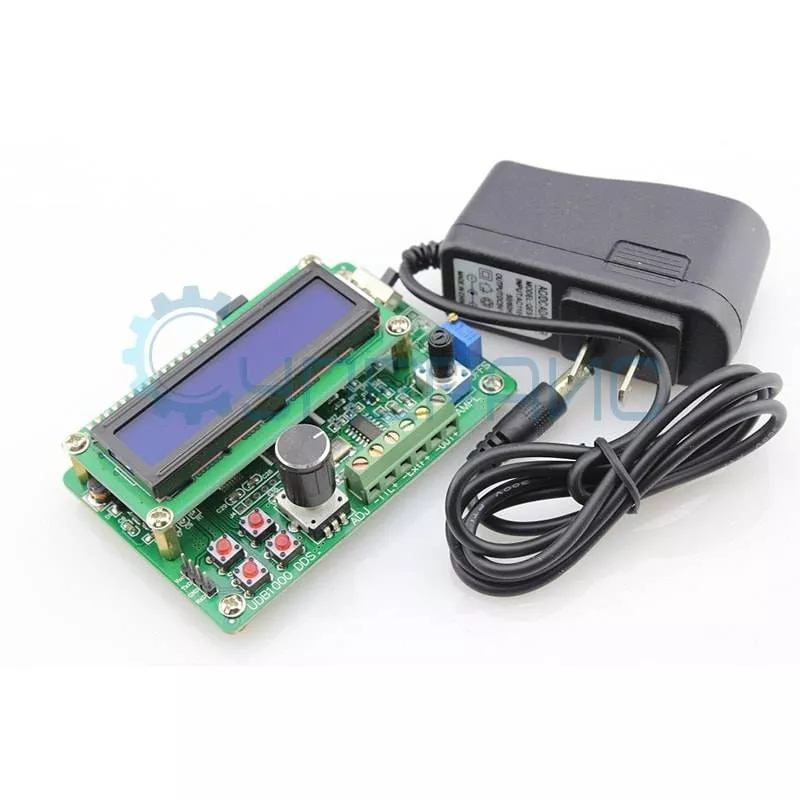

| Комплектация | генератор сигналов JUNTEK UDB1005S – 1 шт |
|
сетевой адаптер питания – 1 шт инструкция по эксплуатации – 1 шт |
|
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 Преобразователь USB - UART (PL2303HX) |
При проведении испытаний и в отладке радиоэлектронных устройств требуются источники сигналов различных частот. Функциональный генератор стандартных сигналов UDB1005S окажет незаменимую помощь в определении характеристик тестируемого устройства. С его помощью можно измерить параметры сигнала, прибор имеет встроенный частотомер (60 МГц) и счетчик импульсов, а также плавную регулировку частоты и амплитуды сигнала. UDB1005S генерирует сигналы стандартных форм – синусоидальные, прямоугольные, пилообразные, треугольные, а также отдельные сигналы TTL-логики в диапазоне частот от 0 Гц до 5 МГц. Данный DDS генератор сигналов может использоваться для настройки высокоточного оборудования и каналов связи, благодаря низкому уровню искажений.
Интерфейс программы управления:
Документация и ПО JUNTEK UDB1005S
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации для генератора сигналов JUNTEK UDB1005S
Язык:
Русский
Размер и тип:
176 КБ,
PDF
Инструкция по эксплуатации генератора сигналов JUNTEK UDB1005S
Язык:
Английский
Размер и тип:
527 КБ,
PDF
Программное обеспечение для генератора сигналов JUNTEK UDB1005S
Язык:
Английский
Размер и тип:
57.7 МБ,
ZIP
ZIP
Приложение для генератора сигналов UDB1005S
Язык:
Английский
Версия:
V1.0
Размер и тип:
111 МБ,
RAR
RAR
Показать больше
Показать меньше
Отзывы JUNTEK UDB1005S
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17505
Модель (серия):
JDS8060
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
275
Глубина памяти на канал:
1,024 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
8525
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
828
Модель (серия):
XR2206
Производитель:
Shenzhen Jiesheng Industrial
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
> 3
Вес нетто, кг:
1
Добавить в избранное
Артикул (код товара):
783
Модель (серия):
DSO138
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Ручной
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
41361
Модель (серия):
IV3003T-2
Производитель:
IVYTECH
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
200
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Трехканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28408
Модель (серия):
HY6721
Производитель:
HAO instech
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
180
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
39905
Модель (серия):
DC151500D
Производитель:
Dingce
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
22500
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43679
Модель (серия):
MPS-411
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
900
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
39660
Модель (серия):
XU3002S
Производитель:
Xiuilab
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40921
Модель (серия):
LS225
Производитель:
Linshang
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая толщина, мм:
0
Макс. измеряемая толщина, мм:
1,5
Точность, %:
3
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43680
Модель (серия):
WPS-401
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
400
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Добавить в избранное
Артикул (код товара):
42455
Модель (серия):
SN-DHS-20A
Производитель:
Sunne
Страна производства:
Китай
Гарантия, мес.:
12
Метод измерения:
нагрев
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
40257
Модель (серия):
QJ-32T-2AiiAOi-PUL
Производитель:
HuaQingjun
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
82613
Модель (серия):
HRDO4084E
Производитель:
HANTEK
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
800
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
10000
Разреш. по вертикали (разрядность АЦП):
12 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27771
Модель (серия):
SDS3104X
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
4000
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43684
Модель (серия):
WPS-408
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
900
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Новинка
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
43685
Модель (серия):
WPS-410
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
900
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Возм. регулировки вых. напряжения:
да
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
28206
Модель (серия):
33500-155D
Производитель:
МЕГЕОН
Страна производства:
Россия
Гарантия, мес.:
12
Диаметр головки камеры, мм:
5,5
Длина зонда, м:
1
Разрешение изображения:
1920 х 1080
Встроенная подсветка:
Да
Добавить в избранное
Артикул (код товара):
21644
Модель (серия):
NO.4100
Производитель:
GJ
Страна производства:
Китай
Гарантия, мес.:
12
Мощность, Вт:
100
Тип:
электрический
Регулировка температуры:
Нет
Возм. смены жала:
да
Макс. температура нагрева, °C:
650
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5151
Модель (серия):
JDS2800
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
12278
Модель (серия):
NanoPi M1 Plus
Производитель:
FriendlyElec
Страна производства:
Китай
Гарантия, мес.:
3
Количество ядер процессора:
4
Тактовая частота процессора, ГГц:
1,2
Оперативная память, Гб:
1
Добавить в избранное

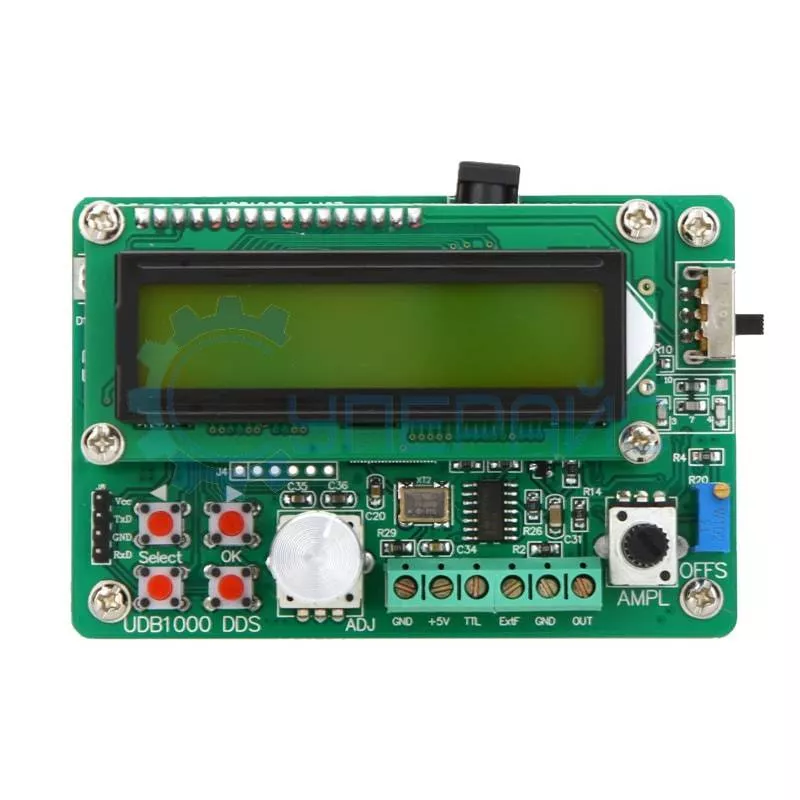

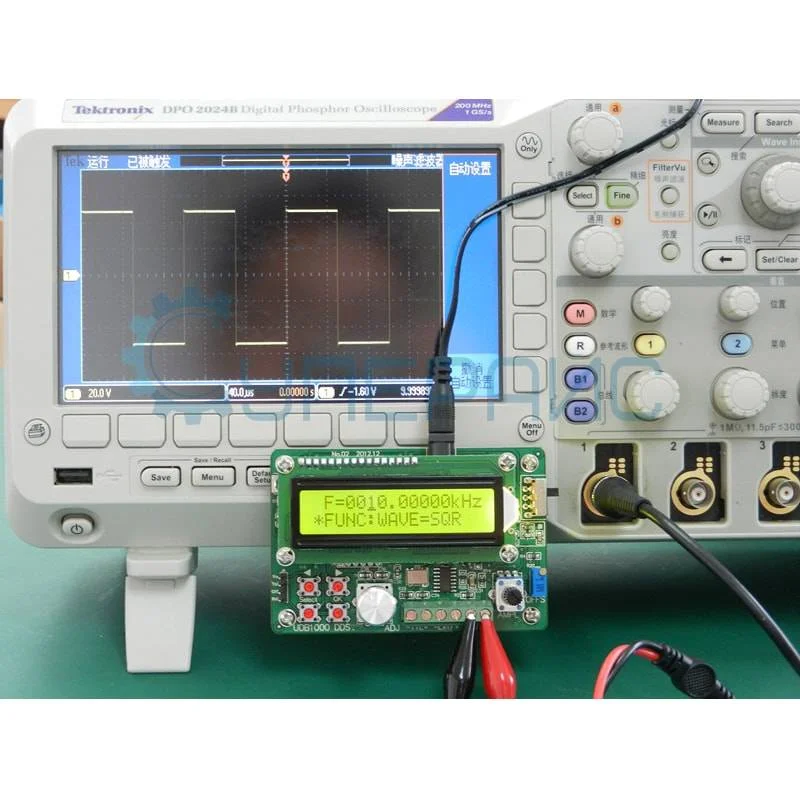

Артикул (код товара):
2966
Модель (серия):
UDB1005S
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
1
Точность, %:
5
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 20
Благодарственные письма
