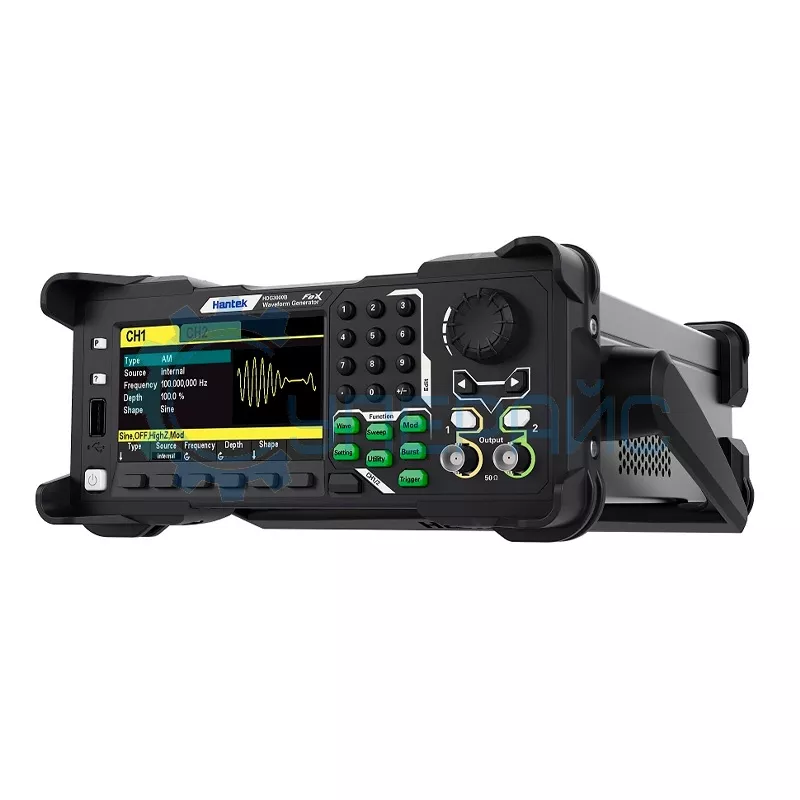

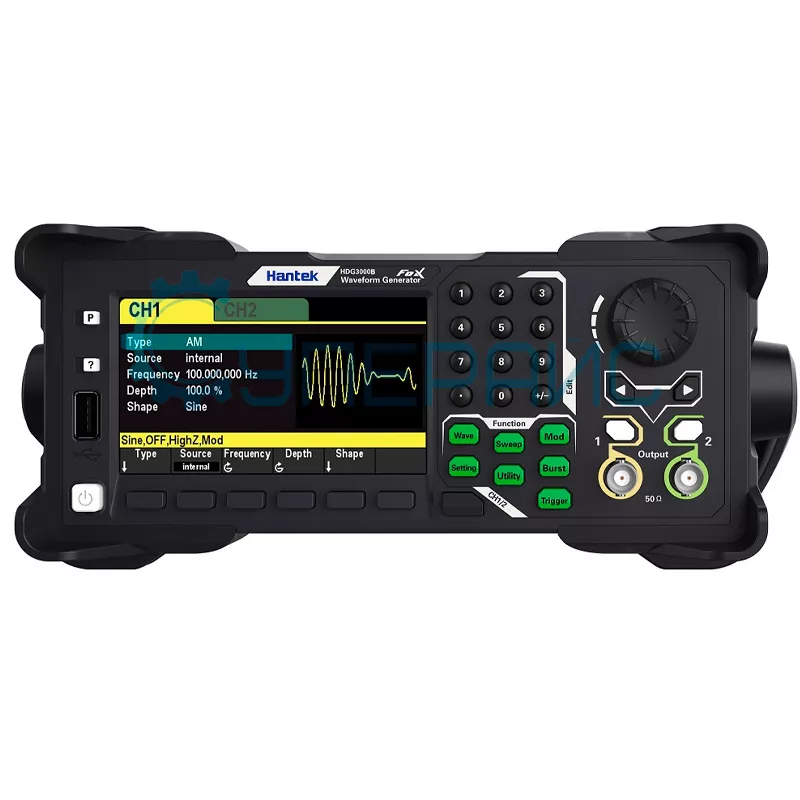

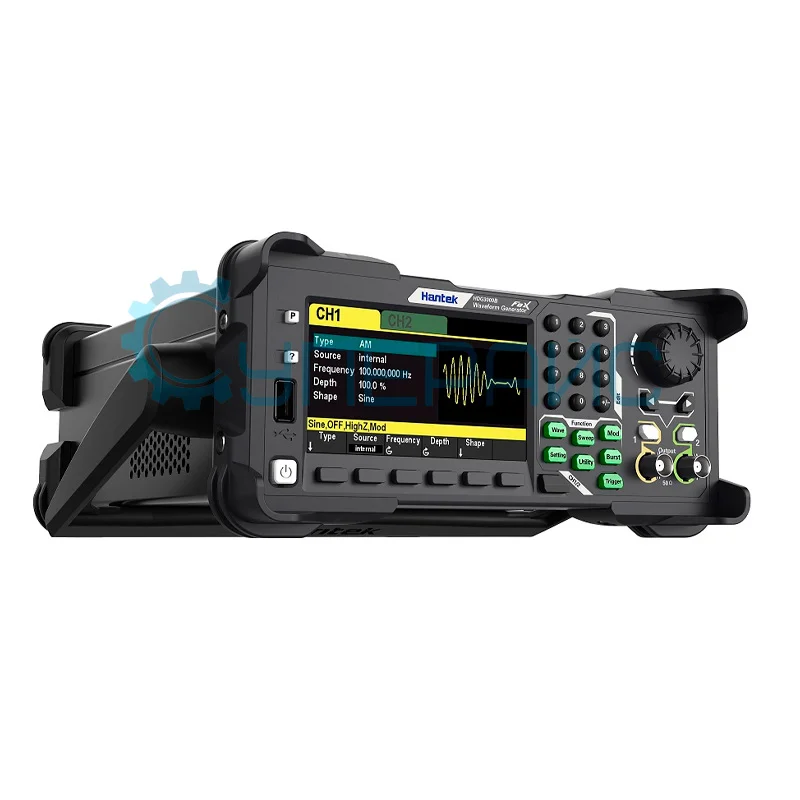

Генератор сигналов с частотомером Hantek HDG3022B, 2 канала, 25 МГц
23 570 ₽
23 570 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
16897
Модель (серия)
HDG3022B
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Официальный дистрибьютор Hantek в РФ
Да
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek HDG3022B
Общие данные
Артикул (код товара)
16897
Производитель (бренд)
Модель (серия)
HDG3022B
Страна производства
Гарантия, мес.
18
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 нГц
Макс. частота
25 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Точность, %
Частота дискретизации на канал, МВыб/с
Диапазон смещения (Offset)
±5 В
Выходное сопротивление
50 Ом
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Пакетный режим (Burst)
Источник запуска: внутренний, внешний или ручной
Количество: 2000000000
Количество: 2000000000
Дополнительные режимы
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
Система измерения
Частотомер
Да (80 МГц)
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм

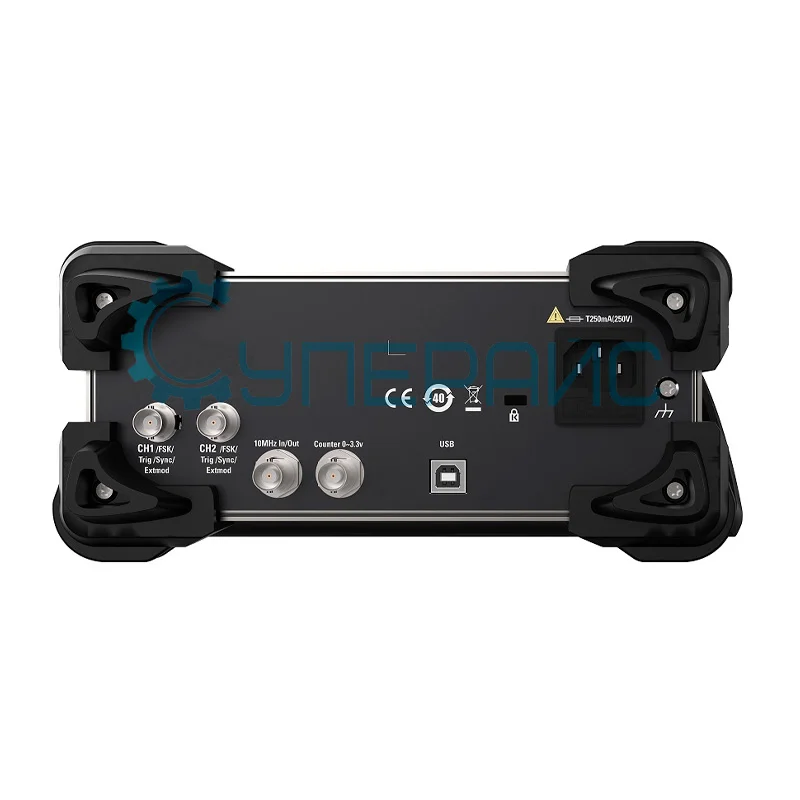

ИПД (Interfaces / Inputs and Outputs)
USB
Питание
от сети переменного тока / от блока питания
Рабочая температура
0 - 45 °C
Рабочая влажность
< 90 %
Габариты и вес
Габариты упаковки
390 х 320 х 210 мм
Вес брутто, кг
4,25 кг

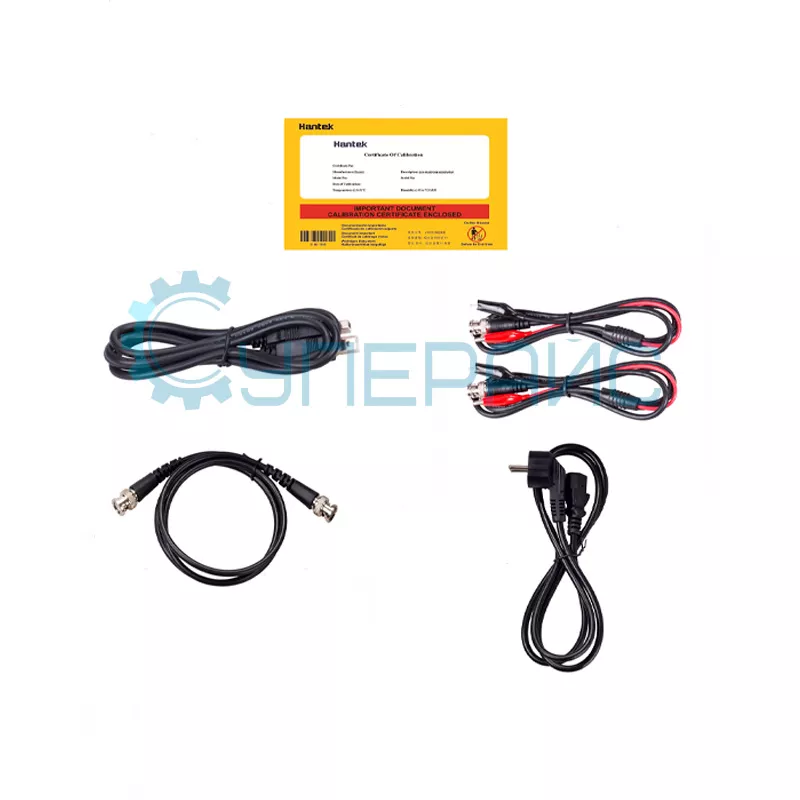

Комплектация
Комплектация
кабель питания - 1 шт
USB кабель - 1 шт
кабель BNC - "крокодилы" - 2 шт
кабель BNC - BNC - 1 шт
руководство по эксплуатации - 1 шт
USB кабель - 1 шт
кабель BNC - "крокодилы" - 2 шт
кабель BNC - BNC - 1 шт
руководство по эксплуатации - 1 шт
Описание Hantek HDG3022B
Сравнительная таблица генераторов сигналов Hantek серии HDG
| Характеристики | HDG3012B | HDG3022B | HDG3042B | HDG3062B | HDG3082B |
| Полоса пропускания | 15 МГц | 25 МГц | 40 МГц | 60 МГц | 80 МГц |
| Диапазон частот (синус) | 1 мкГц - 15 МГц | 1 мкГц - 25 МГц | 1 мкГц - 40 МГц | 1 мкГц - 60 МГц | 1 мкГц - 80 МГц |
| Частота дискретизации | 250 МВыб/с | ||||
| Глубина памяти | 2 Мб | 64 Мб | 64 Мб | 2 Мб | 2 Мб |
| Вертикальное разрешение | 16 бит | ||||
| Сигналы произвольной формы | 160 видов | ||||
| Количество каналов | 2 | ||||
Hantek HDG3022B: Универсальный генератор сигналов для профессиональных задач
Двухканальный цифровой генератор сигналов Hantek HDG3022B с интегрированным частотомером представляет решение для прецизионных измерений. Аппарат предлагает генерацию сигналов в диапазоне частот 0-25 МГц с высокой точностью и стабильностью параметров. Компактный дизайн и интуитивный интерфейс делают устройство выбором для лабораторных исследований и производственных испытаний.
Функциональные возможности:- Генерация стандартных и произвольных форм сигналов
- Встроенный частотомер с автоматическим измерением параметров
- Расширенные режимы модуляции и сканирования
- Два независимых канала с синхронизацией
- Поддержка USB-интерфейсов для подключения к ПК
Прибор демонстрирует точность формирования сигналов благодаря 16-битному разрешению и частоте дискретизации 250 Мвыб/с. Технология цифрового синтеза гарантирует минимальный уровень шумов и искажений. Эргономичный корпус с качественной сборкой гарантирует надежную работу в различных условиях.
Области применения:Оборудование подходит для использования в:
- Научно-исследовательских лабораториях
- Производственных цехах и сервисных центрах
- Образовательных учреждениях
- Телекоммуникационных компаниях
- Предприятиях электронной промышленности
В поставку входят все необходимые аксессуары для начала работы: кабели питания, соединительные провода и документация. Устройство поддерживает современные стандарты связи и легко интегрируется в автоматизированные измерительные системы.
Hantek HDG3022B сочетает точность профессионального оборудования и простоту использования, предлагая решение для широкого спектра измерительных задач. Универсальность и надежность аппарата делают его ценным инструментом для инженеров и исследователей.
Часто задаваемые вопросы
Для чего нужен генератор сигналов?
Генератор подаёт на схему контрольный сигнал заданной формы и частоты, чтобы проверить её работу. С ним настраивают фильтры и усилители, снимают характеристики, имитируют сигналы датчиков. В связке с осциллографом генератор образует испытательный стенд: один подаёт сигнал, другой показывает отклик.
Что даёт режим произвольной формы сигнала?
Режим произвольной формы позволяет задать сигнал любой конфигурации, помимо стандартных синуса и прямоугольника. Это нужно, чтобы имитировать реальные сигналы датчиков или специальные испытательные последовательности. Для сложной отладки такая гибкость ценна, потому что схему проверяют именно тем сигналом, с которым она столкнётся.
Зачем генератору два канала?
Два канала дают возможность формировать связанные сигналы: например, задавать сдвиг фазы между ними или подавать разные формы одновременно. Это удобно при отладке дифференциальных схем и систем, где важно взаимодействие двух сигналов. Одноканальный прибор такие сценарии не покрывает.
Подойдёт ли HDG3022B для учёбы?
Да, функциональные генераторы часто ставят в учебные лаборатории. На них наглядно показывают, как схема реагирует на разные сигналы, и осваивают методику измерений. Двухканальная модель с произвольными формами даёт запас для практических работ по электронике и радиотехнике.
Документация и ПО Hantek HDG3022B
Название
Язык
Версия
Размер и тип
Краткое руководство пользователя для генераторов сигнала Hantek серии HDG3000B(C)
Язык:
Русский
Размер и тип:
1,16 МБ,
pdf
Краткая инструкция по эксплуатации для Hantek HDG3022B
Язык:
Английский
Размер и тип:
215 Кб,
pdf
Руководство по использованию для Hantek HDG3022B
Язык:
Английский
Размер и тип:
1 Мб,
pdf
Программное обеспечение для Hantek HDG3022B
Язык:
Китайский
Размер и тип:
10 Мб,
RAR
RAR
Показать больше
Показать меньше
Отзывы Hantek HDG3022B
Guest
18.09.2025 13:28:10
За свои деньги просто отличный. Частотомер встроенный для измерений очень удобно. Пользовался уже несколько раз работает точно. Спасибо магазину за быструю доставку
SUPEREYES.RU
19.09.2025 06:48:34
Guest
За свои деньги просто отличный. Частотомер встроенный для измерений очень удобно. Пользовался уже несколько раз работает точно. Спасибо магазину за быструю доставку
За свои деньги просто отличный. Частотомер встроенный для измерений очень удобно. Пользовался уже несколько раз работает точно. Спасибо магазину за быструю доставку
Здравствуйте!
Спасибо за ваш отзыв о генераторе сигналов Hantek HDG3022B. Мы очень ценим, что вы поделились своими впечатлениями. Нам приятно слышать, что прибор полностью оправдал ваши ожидания по соотношению цены и качества. Ваше замечание о точности и удобстве встроенного частотомера подтверждает, что мы выбираем для нашего ассортимента только надёжное и функциональное оборудование.
С уважением, Администрация магазина Суперайс
