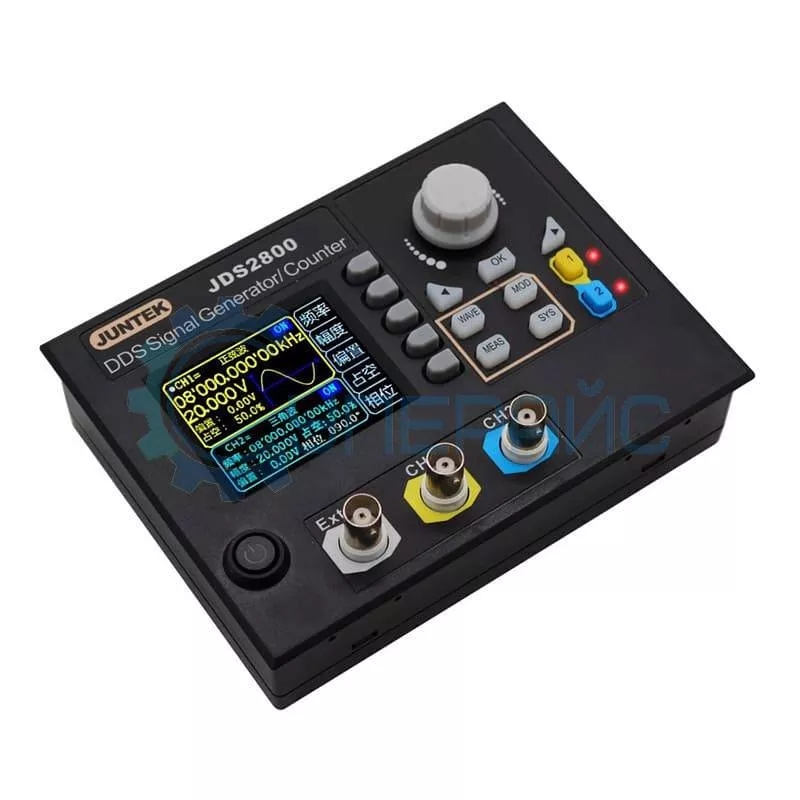

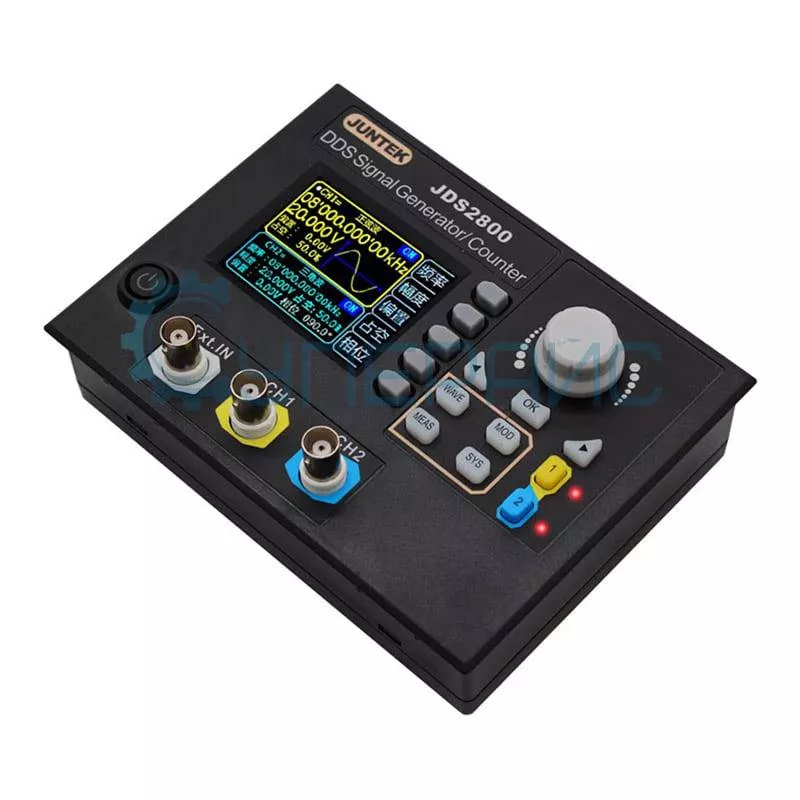

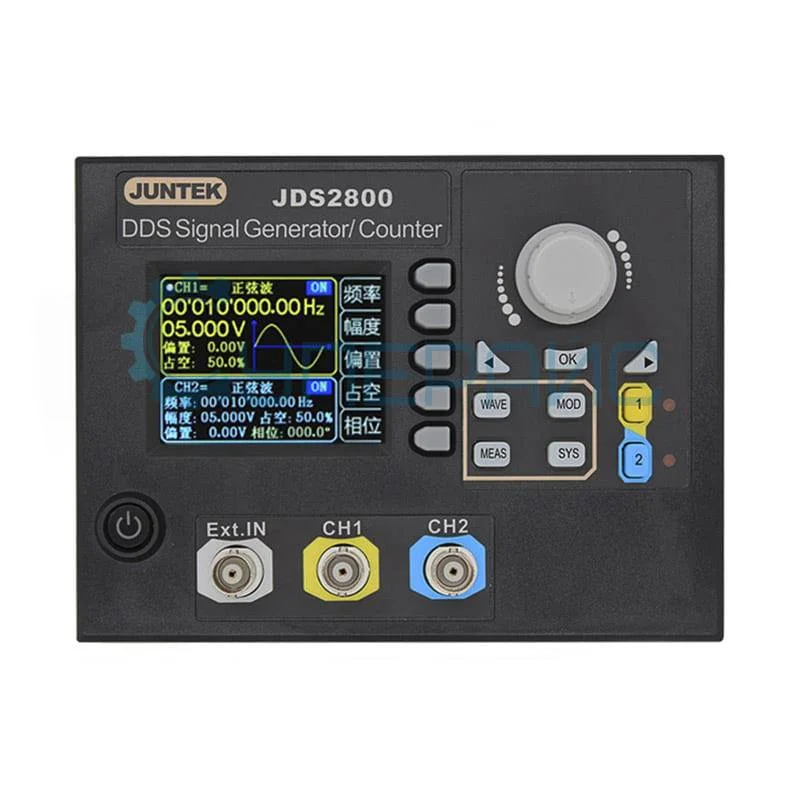

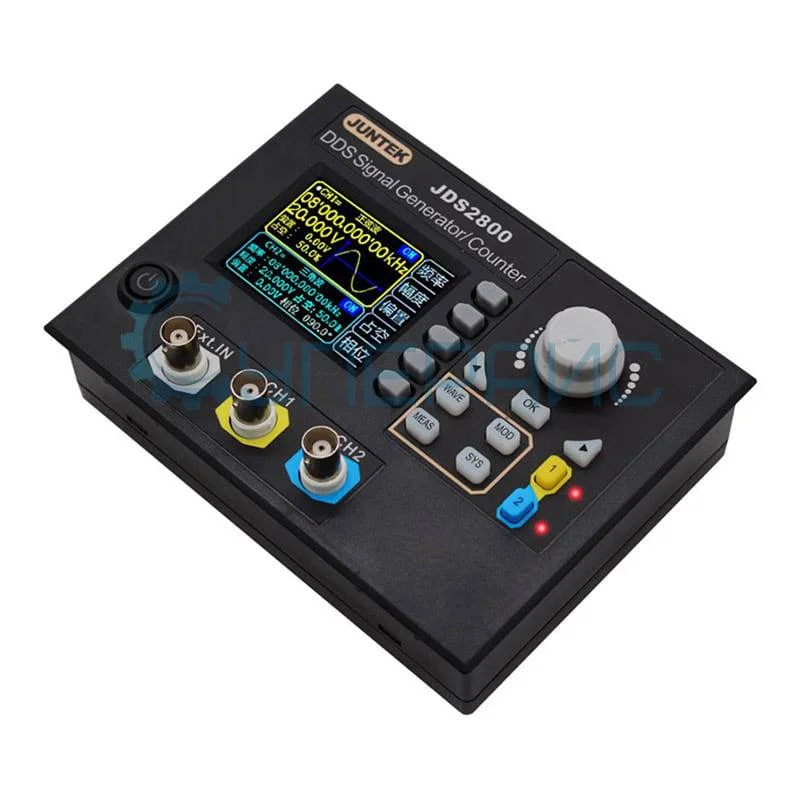

Генератор сигналов JUNTEK JDS2840 (40 МГц)
12 989 ₽
12 989 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
5162
Модель (серия)
JDS2840
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK JDS2840
Артикул (код товара)
5162
Модель (серия)
JDS2840
Сертификат
дилер
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор логических последовательностей, генератор паттернов
Категория по частотному диапазону
Кол-во каналов
Макс. частота
40 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание JUNTEK JDS2840
Технические характеристики JDS2840
| Характеристики сигнала | |
| Полоса пропускания | 0,01 мкГц ~ 40 МГц |
| Типы сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Диапазоны частот |
синусоидальная: от 0,01 мкГц до 40 МГц прямоугольная: от 0,01 мкГц до 25 МГц треугольная: от 0,01 мкГц до 25 МГц пилообразная: от 0,01 мкГц до 6 МГц TTL цифровой сигнал: от 0,01 мкГц до 6 МГц сигнал произвольной формы от 0,01 мкГц до 6 МГц |
| Регулировка длительности импульса | 40 нс ~ 4000 с |
| Длительность фронта | < 10 нс |
| Длина волны | 2048 точек |
| Частота дискретизации | 266 МВыб/с |
| Разрешение по амплитуде | 14 бит |
| Синусоидальный сигнал | |
| Подавление гармоник | ≥ 45 дБ (< 1МГц); 40 дБ (1 МГц ~ 20 МГц) |
| Полное гармоническое искажение | < 0,8 % (20 Гц ~ 20 кГц) |
| Прямоугольный сигнал | |
| Перекос | 5% |
| Импульсный сигнал | |
| Диапазон рабочего цикла | 0,1 ~ 99,9 % |
|
Partia Sine |
|
| Диапазон рабочего цикла | 0,1 ~ 99,9 % |
| Пилообразный сигнал | |
| Линейность | ≥98% (0,01 Гц ~ 10 кГц) |
| Частотные характеристики | |
| Разрешающая способность | 0,01 мкГц |
| Погрешность частоты | ± 20 ppm |
| Стабильность частоты | ± 1 ppm / 3 ч |
| Амплитудные характеристики | |
| Диапазон амплитуд синусоидальной волны | 2 мВ(пик-пик) ~ 10 В(пик-пик),частота 10 МГц ~ 30 МГц |
| Диапазон амплитуд прямоугольной/треугольной волны | 2 мВ(пик-пик) ~ 5 В(пик-пик), частота 10 МГц ~ 25 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Выходной импеданс | 50 Ом ± 10 % |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
амплитуда выходного сигнала: 0,2 В ~ 2 В диапазон регулировки смещения: -2,5 В ~ 2,5 В разрешение смещения: 0,01 В |
| Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
| Выход TTL / COMS |
низкий уровень: < 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц ~ 100 МГц |
| Диапазон измерения | 0 ~ 4294967295 |
| Режим подсчета | ручной |
| Режим сопряжения | 2 вида режима сопряжения, DC и AC |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 с - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 ~ 1048575 |
| Общие характеристики | |
| Дисплей | 2,4 дюйма, TFT (цветной) |
| Память | 100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |

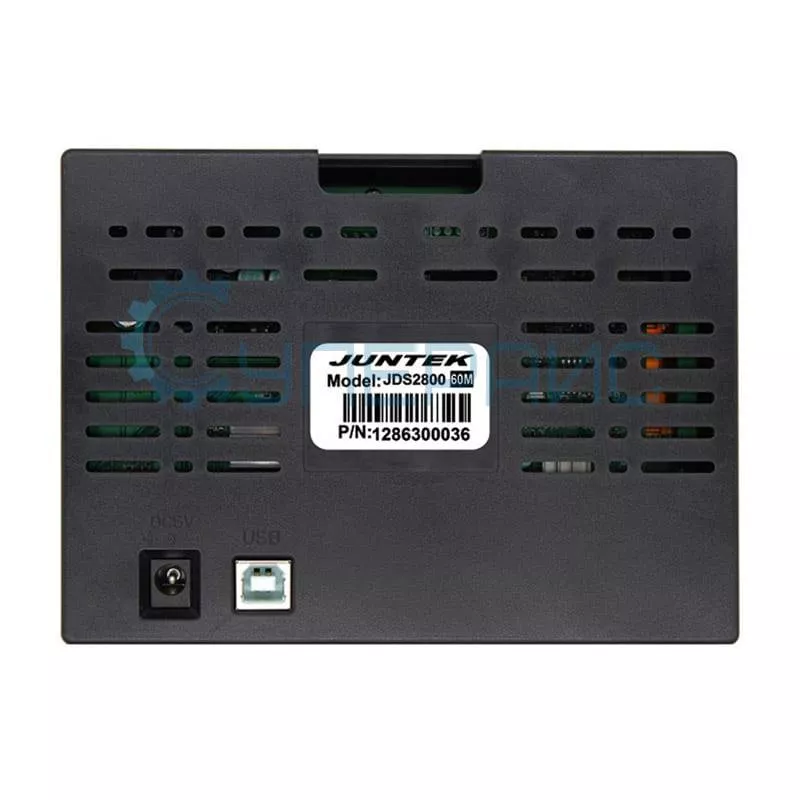

| Интерфейсы | USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Скорость соединения | 115200 бит/с |
| Питание | DC 5V |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Рабочая температура | 0 ~ 40 °C |
| Рабочая влажность | < 80 % |
| Габариты прибора | 148 мм x 108 мм x 35 мм |
| Габариты упаковки | 215 x 160 x 85 мм |
| Вес прибора | 270 г |
| Вес брутто | 650 г |

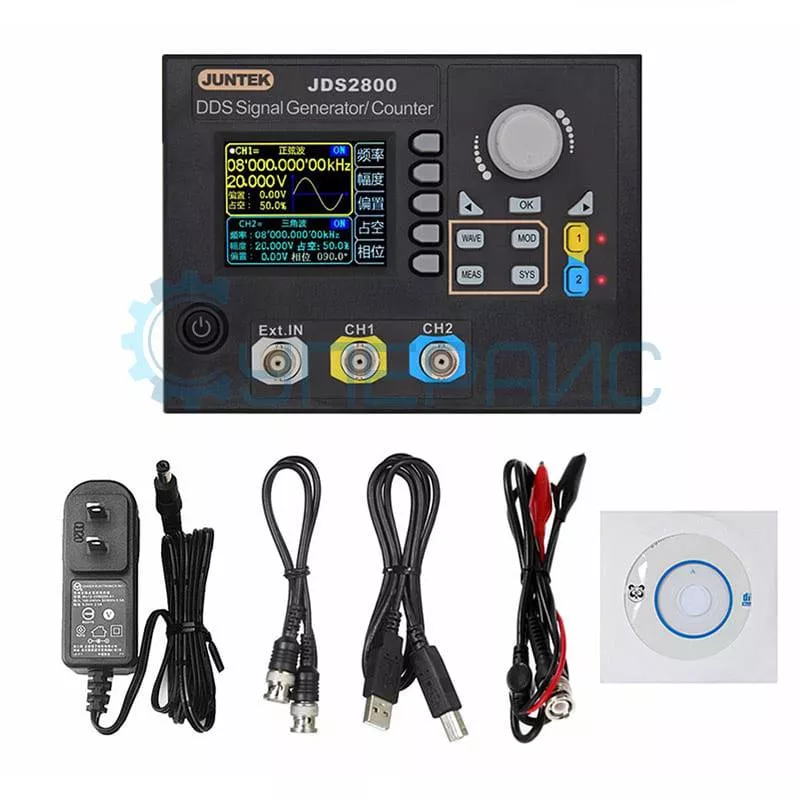

| Комплектация | генератор сигналов JDS2840 – 1 шт |
|
адаптер питания – 1 шт USB кабель – 1 шт кабель BNC-крокодил – 1 шт кабель BNC-BNC – 1 шт диск с ПО – 1 шт |
|
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Обзорная таблица генераторов сигнала JUNTEK
| Характеристики | JDS2800 | JDS2840 | JDS2815 |
| Полоса пропускания | 0,01 мкГц ~ 60 МГц | 0,01 мкГц ~ 40 МГц | 0 ~ 15 МГц |
| Частота дискретизации | 266 МВыб/с | ||
| Длина волны | 2048 точек | ||
| Разрешение по амплитуде | 14 бит | ||
| Генератор качающейся частоты | есть | ||
| Интерфейс | USB, UART с уровнями TTL для удобства пользовательских экспериментов | ||
| Дисплей | 2,4 дюйма, TFT (цветной) | ||
Многофункциональный цифровой генератор сигналов JUNTEK на 40 МГц
Назначение генератора сигналов серии JDS2800 от JUNTEK заключается в выполнении ряда функций в роли:
- генератора функциональных сигналов,
- генератора произвольной формы,
- импульсного генератора,
- развертки,
- счетчика
- частотного счетчика и др.
Прибор выдает стабильные, точные, чистые и низкие сигналы искажений, так как выполнен по технологии прямого цифрового синтезатора (DDS).

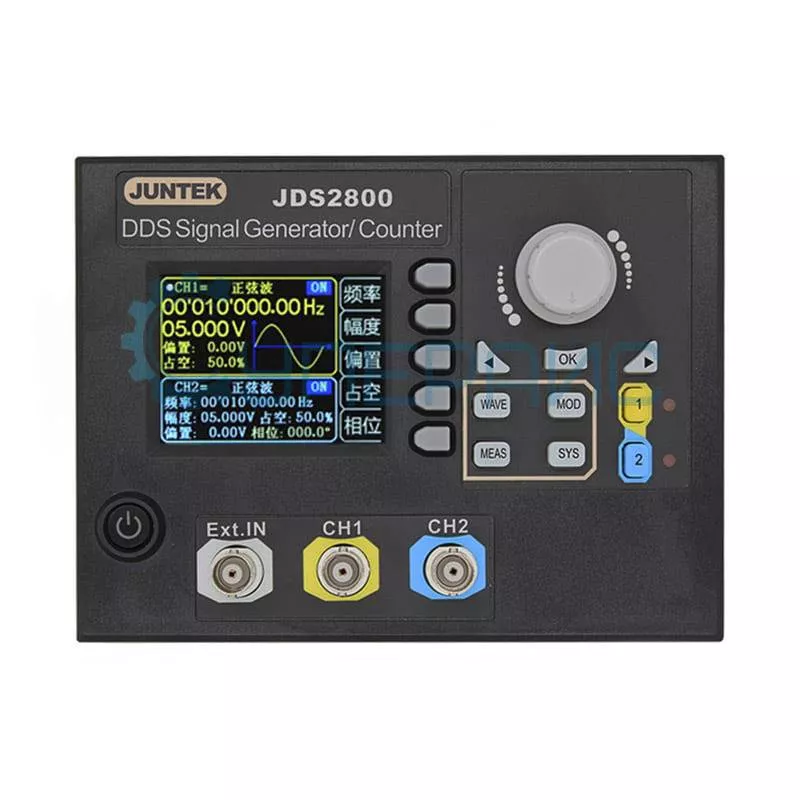

Оснащен 2,4-дюймовым TFT цветным ЖК-дисплеем, который одновременно отображает выходные параметры CH1 и CH2. Интерфейс на китайском языке. Умеет воспроизводить шаблоны пользовательской формы волны.
Максимальная выходная частота до 40 МГц, частота дискретизации составляет 266 МВыб/с и разрешение по амплитуде - 14 бит.
Генератор имеет независимый выход с двумя каналами, синхронизацию работы и регулируемую разницу в фазе.
Отличается улучшением производительности квадратных волн, диапазоном квадратных частот до 25 МГц без искажений.
Обладает 60 группами функций хранения произвольных волн, глубина памяти каждой группы составляет 2048*14 бит.
Также, данный генератор сигналов произвольной формы имеет несколько встроенных функций:
1. Функция измерения: измерение частоты сигнала, цикла, ширины положительного/отрицательного импульса и рабочего цикла, частотный диапазон 1 Гц ~ 100 МГц.
2. Функция хранения: хранение и извлечение 100 групп параметров, которые устанавливает пользователь.
3. Функция счетчика: режим соединения постоянного и переменного тока.
4. Функция редактирования произвольных волн: редактирование произвольных волн на ПК и их выгрузка из инструмента.
Это измерительное устройство отлично подходит для инженеров электроники, электронной лаборатории, обучения и исследований.
