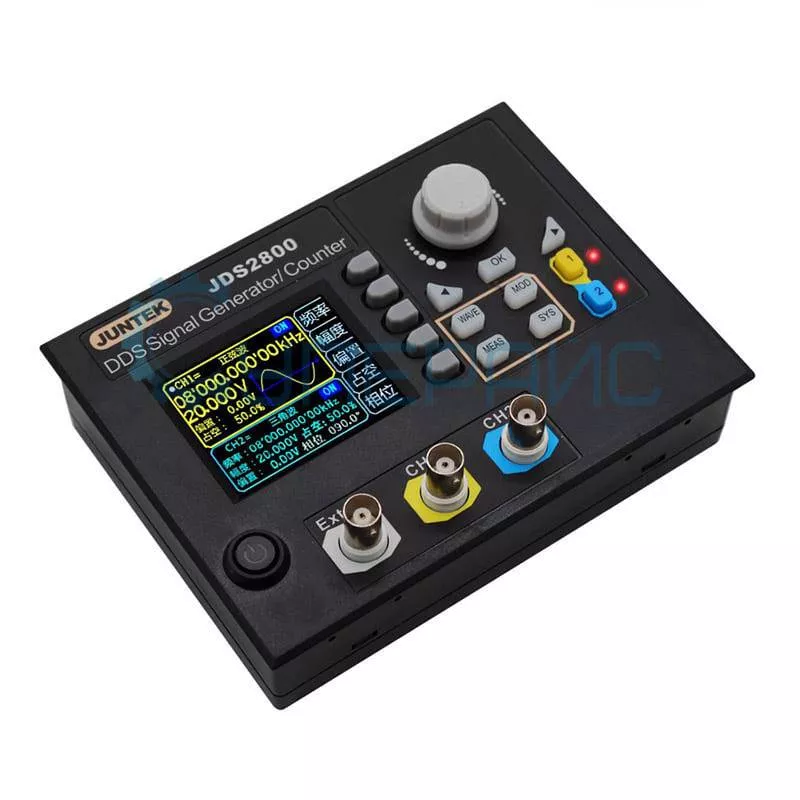

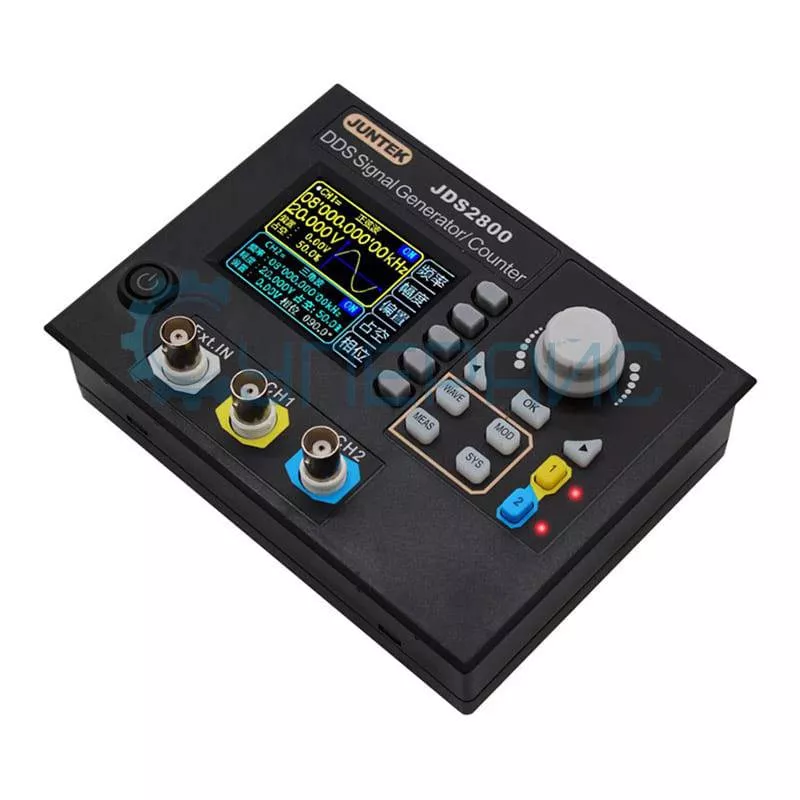

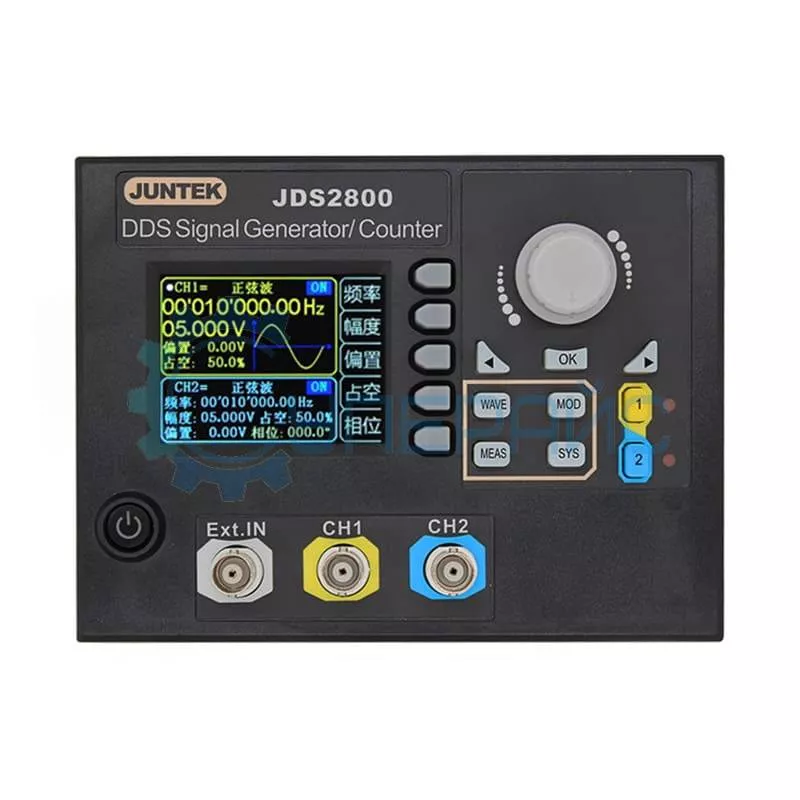

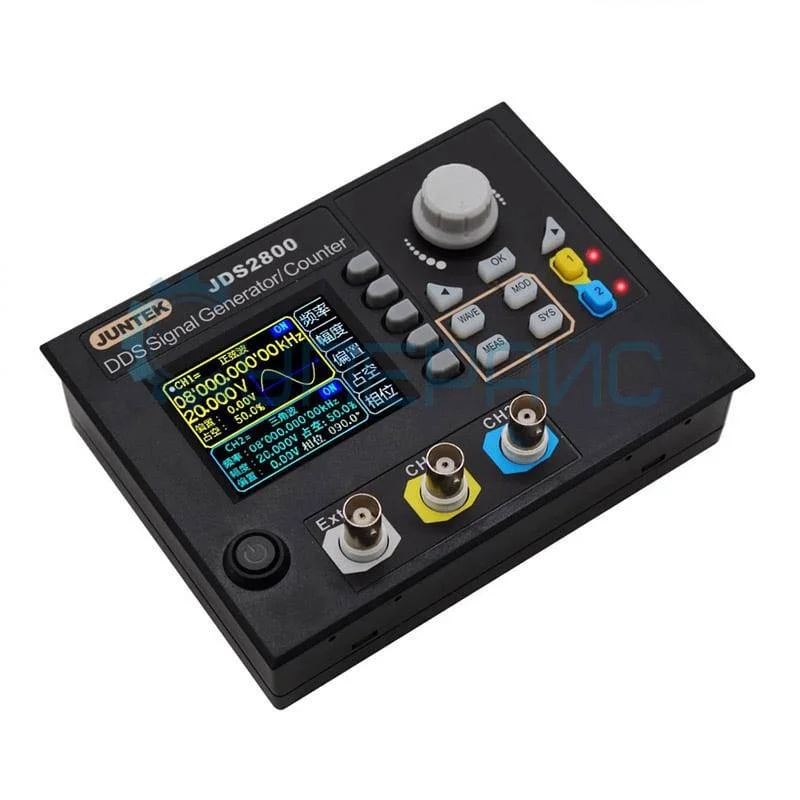

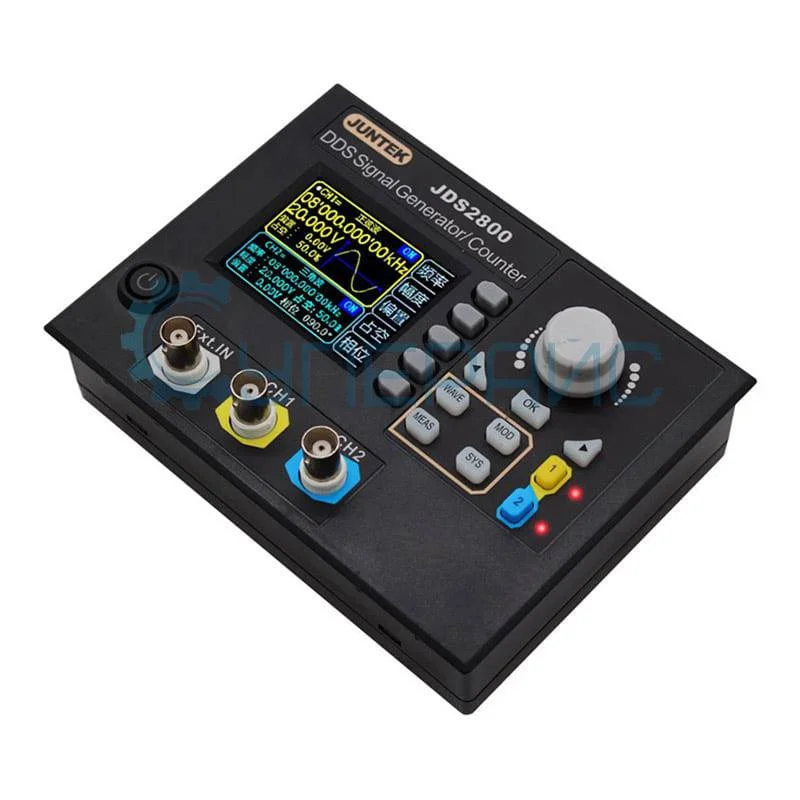

Генератор сигналов JUNTEK JDS2815 (15 МГц)
8 020 ₽
8 020 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
5151
Модель (серия)
JDS2800
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики JUNTEK JDS2800
Общие данные
Артикул (код товара)
5151
Производитель (бренд)
Модель (серия)
JDS2800
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
15 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Портативный
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание JUNTEK JDS2800
Технические характеристики JDS2815
| Характеристики сигнала | |
| Полоса пропускания | 0 ~ 15 МГц |
| Типы сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм) |
| Диапазоны частот |
синусоидальная: от 0,01 мкГц до 15 МГц прямоугольная: от 0,01 мкГц до 15 МГц треугольная: от 0,01 мкГц до 15 МГц пилообразная: от 0,01 мкГц до 6 МГц TTL цифровой сигнал: от 0,01 мкГц до 6 МГц сигнал произвольной формы от 0,01 мкГц до 6 МГц |
| Регулировка длительности импульса | 100 нс ~ 4000 с |
| Длительность фронта | < 25 нс |
| Длина волны | 2048 точек |
| Частота дискретизации | 266 МВыб/с |
| Разрешение по амплитуде | 14 бит |
| Синусоидальный сигнал | |
| Подавление гармоник | ≥ 45 дБ (< 1МГц); 40 дБ (1 МГц ~ 20 МГц) |
| Полное гармоническое искажение | < 0,8 % (20 Гц ~ 20 кГц) |
| Прямоугольный сигнал | |
| Перекос | 5% |
| Импульсный сигнал | |
| Диапазон рабочего цикла | 0,1 % ~ 99,9 % |
| Partia Sine | |
| Диапазон рабочего цикла | 0,1 % ~ 99,9 % |
| Пилообразный сигнал | |
| Линейность | ≥98% (0,01 Гц ~ 10 кГц) |
| Частотные характеристики | |
| Разрешающая способность | 0.01 мкГц |
| Погрешность частоты | ± 20 ppm |
| Стабильность частоты | ± 1 ppm / 3 ч |
| Амплитудные характеристики | |
| Диапазон амплитуд синусоидальной волны | 2 мВ(пик-пик) ~ 20 В(пик-пик), частота < 10 МГц |
| Диапазон амплитуд прямоугольной/треугольной волны | 2 мВ(пик-пик) ~ 20 В(пик-пик), частота < 10 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 ч |
| Выходной импеданс | 50 Ом ± 10% |
| Защита выхода | выходы выдерживают короткое замыкание в течение 60 с |
| Смещение по постоянному току |
амплитуда выходного сигнала: > 2 В диапазон регулировки смещения: -9,99 В ~ 9,99 В разрешение смещения: 0,01 В |
| Фаза колебаний |
диапазон регулировки фазы 0 - 359,9° разрешение фазы: 0,1 ° |
| Выход TTL / COMS |
низкий уровень: < 0,3 В высокий уровень: 1 В - 10 В время нарастания / спада уровня: ≤ 20 нс |
| Характеристики частотомера и счетчика импульсов | |
| Диапазон измерения частоты | 1 Гц ~ 100 МГц |
| Диапазон измерения | 0 ~ 4294967295 |
| Режим подсчета | ручной |
| Режим сопряжения | 2 вида режима сопряжения, DC и AC |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная развертка, логарифмическая развертка |
| Длительность периода изменения частоты | 0,1 с - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 ~ 1048575 |
| Общие характеристики | |
| Дисплей | 2,4 дюйма, TFT (цветной) |
| Память | 100 групп (от 00 до 99 (при вкл. питания загружается позиция 00) |

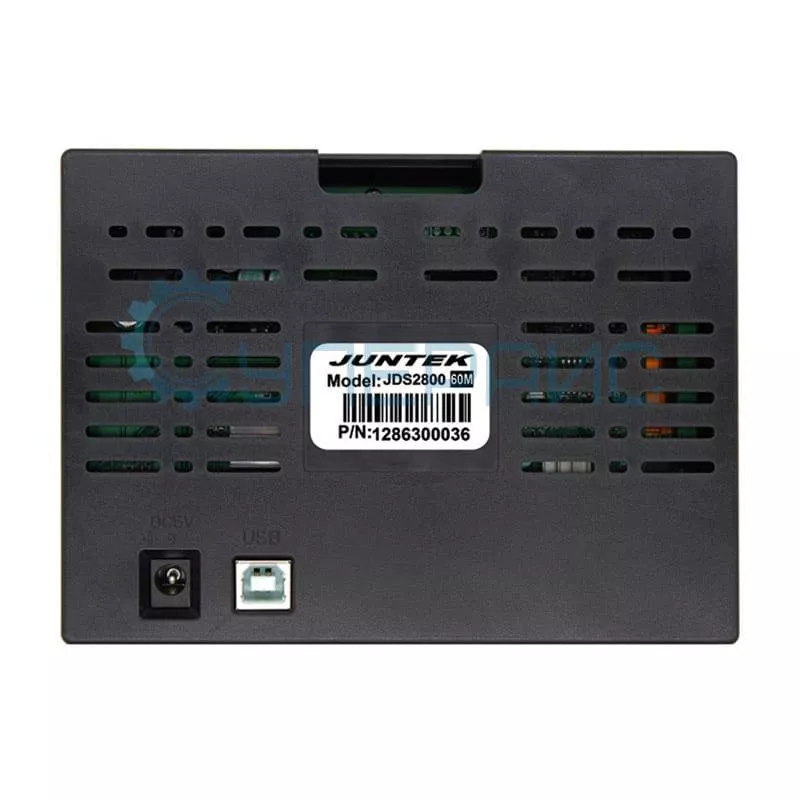

| Интерфейсы | USB, UART с уровнями TTL для удобства пользовательских экспериментов |
| Скорость соединения | 115200 бит/с |
| Питание | DC 5V |
| Технология производства | поверхностный монтаж, применение FPGA, высокая надежность, длительное время эксплуатации |
| Рабочая температура | 0 ~ 40 °C |
| Рабочая влажность | < 80 % |
| Габариты прибора | 148 x 108 x 35 мм |
| Габариты упаковки | 215 x 160 x 85 мм |
| Вес прибора | 270 г |
| Вес брутто | 650 г |

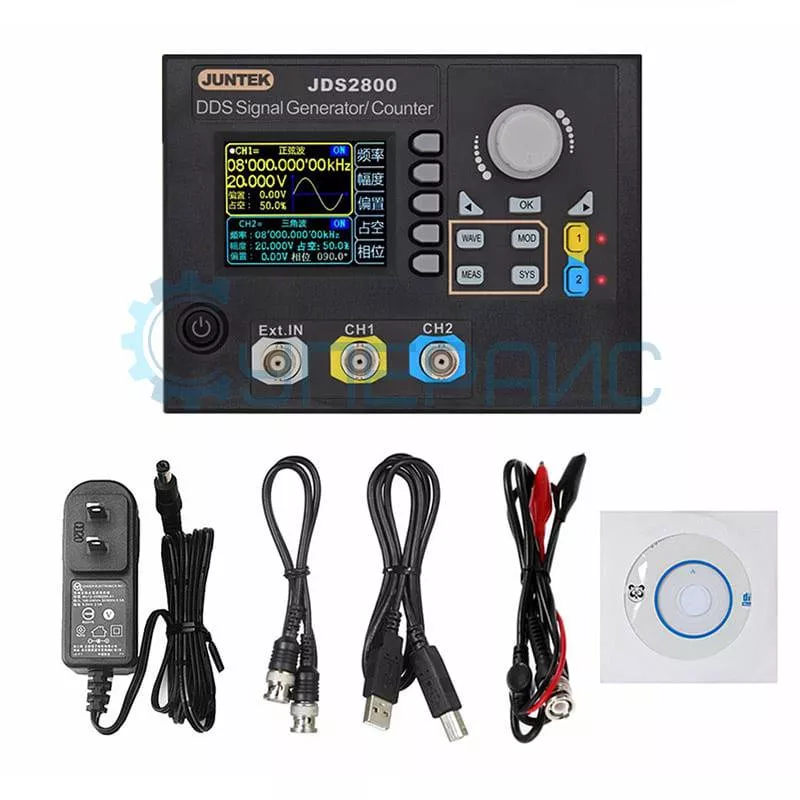

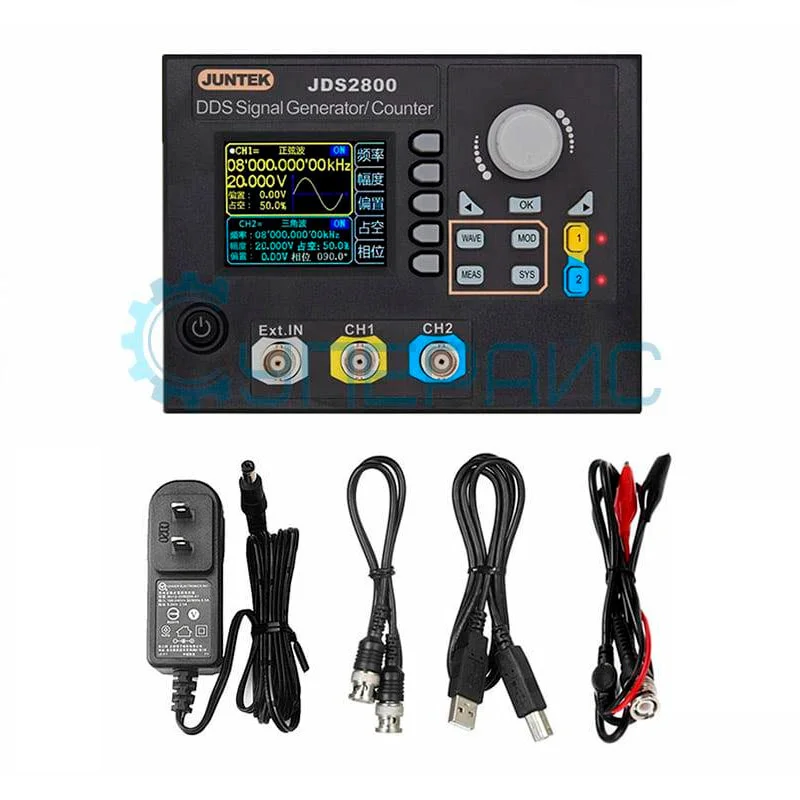

| Комплектация |
генератор сигналов JDS2815 – 1 шт адаптер питания – 1 шт USB кабель – 1 шт кабель BNC-крокодил – 1 шт кабель BNC-BNC – 1 шт диск с ПО – 1 шт |
Обратите внимание: приборы бренда JUNTEK могут встречаться под разными вариантами написания: JUNCTEK, JUNTEK или JUNCE. Разница в наименовании обусловлена маркировкой поставщика, и различия в написании не влияют на соответствие заказанному оборудованию.
Обзорная таблица генераторов сигнала JUNTEK
| Характеристики | JDS2800 | JDS2840 | JDS2815 |
| Полоса пропускания | 0,01 мкГц ~ 60 МГц | 0,01 мкГц ~ 40 МГц | 0 ~ 15 МГц |
| Частота дискретизации | 266 МВыб/с | ||
| Длина волны | 2048 точек | ||
| Разрешение по амплитуде | 14 бит | ||
| Генератор качающейся частоты | есть | ||
| Интерфейс | USB, UART с уровнями TTL для удобства пользовательских экспериментов | ||
| Дисплей | 2,4 дюйма, TFT (цветной) | ||
