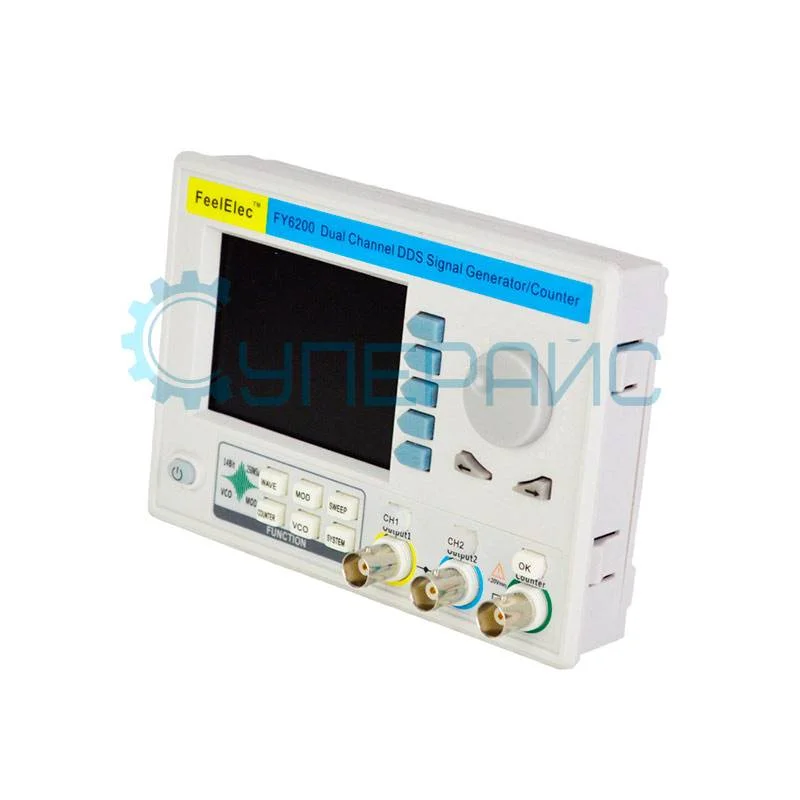

Малогабаритный генератор сигналов FeelTech FeelElec FY6200-20M
11 740 ₽
11 740 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
8462
Модель (серия)
FY6200-20M
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики FeelTech FY6200-20M
Артикул (код товара)
8462
Модель (серия)
FY6200-20M
Страна производства
Гарантия, мес.
12
Вид
Портативный
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
20 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание FeelTech FY6200-20M
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech FeelElec FY6200-20M
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 20 МГц | ||
| Частота дискретизации | 250 МВыб/с | ||
| Диапазон частот | 1 мкГц - 20 МГц | ||
| Вертикальное разрешение | 14 бит | ||
| Глубина памяти | 8 Кб | ||
| Волновые характеристики | |||
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные | ||
| Произвольные формы сигналов | экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д. | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 20 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 15 МГц | ||
| Импульсный сигнал | 1 мкГц - 10 МГц | ||
| Пилообразный сигнал | 1 мкГц - 10 МГц | ||
| TTL/CMOS | 1 мкГц - 10 МГц | ||
| Произвольный сигнал | 1 мкГц - 10 МГц | ||
| Разрешение | 1 мкГц | ||
| Минимальная ширина импульса | 20 нс | ||
| Точность | ± 20 ppm | ||
| Стабильность | ± 1 ppm / 3 часа | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
< 1 МГц: ≥ 50 дБ 1 МГц - 20 МГц: ≥ 45 дБ |
||
| Полное гармоническое искажение | < 0.5% (20 Гц - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 7 нс | ||
| Выброс | ≤ 5% | ||
| Рабочий цикл | 0,01 - 99,99% (разрешение 0,01%) | ||
| Характеристики пилообразного сигнала | |||
| Линейность | ≥ 98% (0,01 Гц - 10 кГц) | ||
| Амплитудные характеристики | |||
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ - 20 В 10 МГц - 20 МГц: 1 мВ - 10 В > 20 МГц: 1 мВ - 5 В |
||
| Разрешение | 1 мВ | ||
| Стабильность | ± 0,5% / 5 часов | ||
| Плотность |
± 5% (< 10 МГц) ± 10% (> 10 МГц) |
||
| Выходной сигнал | |||
| Импеданс | 50 Ом ± 10% | ||
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки | ||
| Характеристики смещения постоянного тока | |||
| Диапазон |
≤ 20 МГц: ± 10 В > 20 МГц: ± 2,5 В |
||
| Разрешение | 1 мВ | ||
| Фазовые характеристики | |||
| Диапазон | 0 - 359,99° | ||
| Разрешение | 0,01° | ||
| TTL выход | |||
| Уровень TTL | > 3 В | ||
| Разветвление | > 8 TTL | ||
| Время нарастания/спада | ≤ 10 нс | ||
| CMOS выход | |||
| Низкий электрический уровень | < 0,3 В | ||
| Высокий электрический уровень | 1 - 10 В | ||
| Время нарастания/спада | ≤ 18 нс | ||
| Внешние измерения | |||
| Функция | частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл внешнего сигнала | ||
| Диапазон входного напряжения | 2 - 20 В | ||
| Частотомер | |||
| Разрешение | 0,01 Гц (время выхода = 100 с) | ||
| Диапазон | 0,01 Гц - 100 МГц | ||
| Чувствительность | регулируется 1S, 10S, 100S | ||
| Счетчик | |||
| Диапазон | 0 - 4294967295 | ||
| Режим работы | ручной | ||
| Ширина импульса | |||
| Диапазон | 10 нс - 20 с | ||
| Измерение цикла | |||
| Диапазон | 10 нс - 20 с | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Направление | вверх, вниз, в обе стороны | ||
| Тип | линейный или логарифмический | ||
| Развертка объектов | частота, амплитуда, смещение, рабочий цикл | ||
| Время развертки | 0,01 с - 999,99 с | ||
| Диапазон настройки | начальная и конечная позиция могут быть установлены произвольно | ||
| VCO (управление выходным напряжением) | |||
| Диапазон сигнала модуляции для входа | 0 - 5 В | ||
| Диапазон частот сигнала | 0 - 1000 Гц | ||
| Объект управления | частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением | ||
| Специальная функция | амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, PSK | ||
| Форма несущей волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC) | ||
| AM | |||
| Источник | внутренний (CH2) / внешний (счетчик) | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная | ||
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
||
| Глубина | 0 - 100% | ||
| FM | |||
| Источник | внутренний (CH2) / внешний (счетчик) | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная | ||
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
||
| PM | |||
| Источник | внутренний (CH2) / внешний (счетчик) | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, треугольная, пилообразная, произвольная | ||
| Частота |
1 мкГц - 1 МГц (внутренний источник) 1 мкГц - 2 кГц (внешний источник) |
||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, PSK | |||
| Источник | внутренний (CH2), ручной | ||
| Модулирующая форма волны | прямоугольная 50% рабочего цикла | ||
| Частота | 1 мкГц - 10 МГц | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC) | ||
| Количество | 1 - 1048575 | ||
| Начальная / конечная фаза | 0° to 360° | ||
| Источник запуска | внутренний (CH2), внешний (счетчик) или ручной | ||
| Общие характеристики | |||
| Дисплей | ЖК, 3.2 дюйма, 320 х 240 | ||
| Количество ячеек памяти | 20 | ||
| Интерфейс | USB | ||
| Скорость передачи данных | 11500 бит/с | ||
| Питание | DC 5 В | ||
| Температура хранения | 0℃ - 40℃ | ||
| Влажность | < 80% | ||

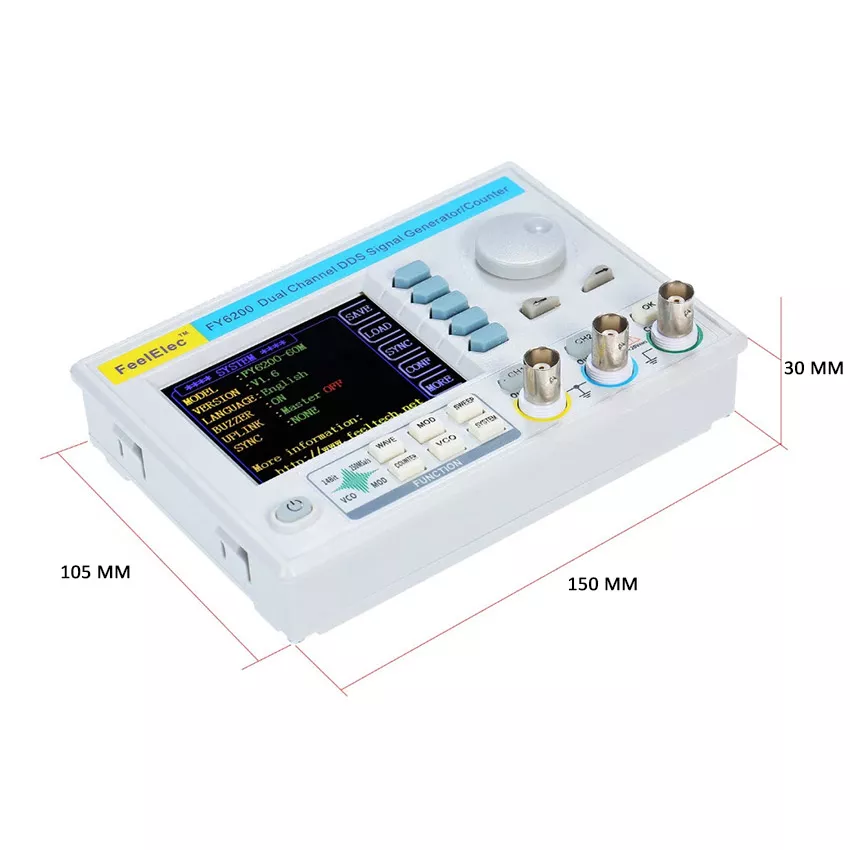

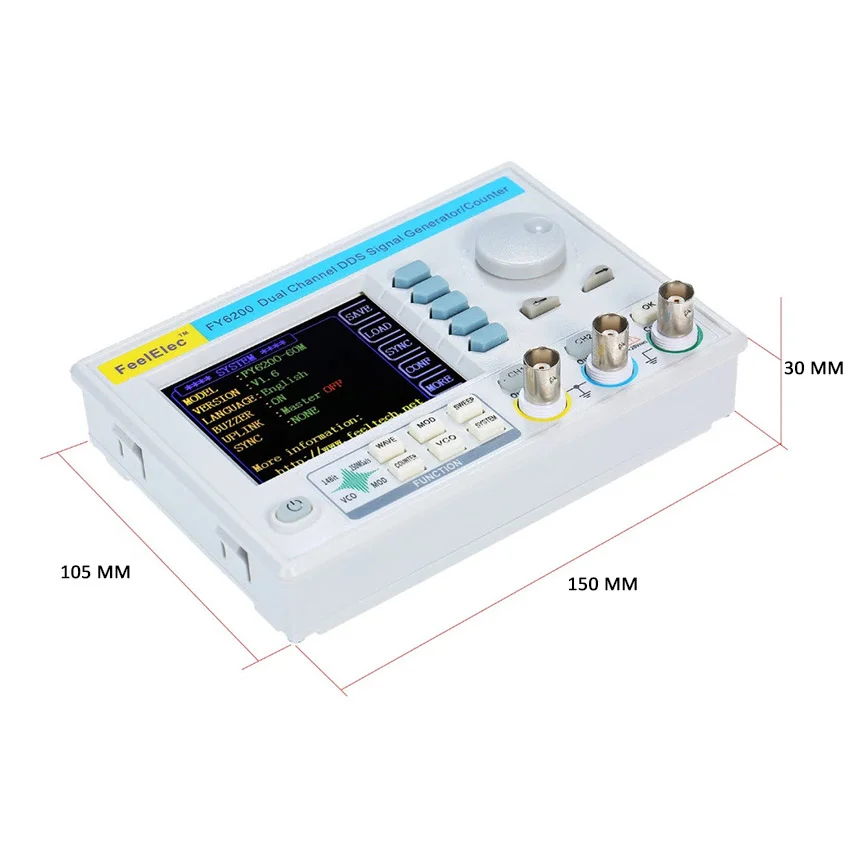

| Габариты изделия | 150 х 105 х 30 мм | ||
| Габариты упаковки | 205 х 170 х 100 мм | ||
| Вес нетто | 350 г | ||
| Вес брутто | 642 г | ||

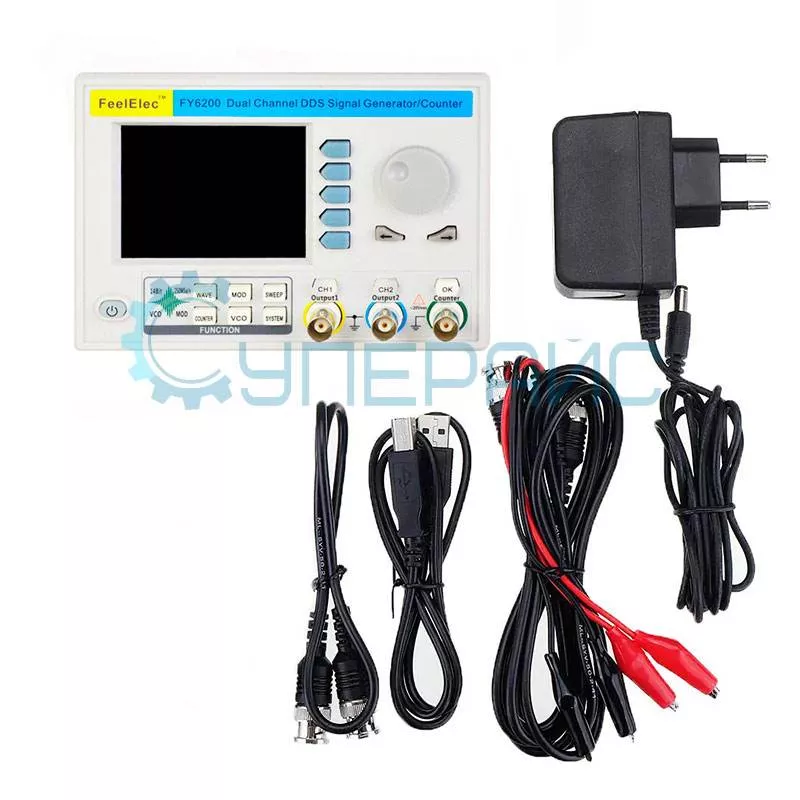

| Комплектация | генератор сигналов FeelTech FeelElec FY6200-20M - 1 шт | ||
|
|
блок питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 1 шт кабель BNC-крокодил - 2 шт |
||
Мультифункциональный генератор сигналов FeelElec FY6200-20M фирмы FeelTech
Генератор сигналов FeelElec FY6200-20M – это прибор с множеством функций, высокой производительностью и двумя каналами.
Объединяет роли:
- генератора функциональных сигналов
- генератора сигналов произвольной формы
- генератора импульсных сигналов
- генератора шума
- счетчика
- измерителя частоты
Высоко стабилен, с интегральной микросхемой FPGA крупного масштаба и высокоскоростным микропроцессором MCU. В качестве эталона внутренняя схема использует высокоточный активный кварцевый генератор.
Встроен 4-уровневый выходной сигнал уровня TTL, который генерирует предварительно заданные импульсы: синусоида, прямоугольная, треугольная, пилообразная и пульсовая волны.
Есть независимый двухсторонний сигнал DDS, чтобы получить точные, стабильные и низкие выходные сигналы искажений.
Устройство компактное и безопасное благодаря пластиковому корпусу, простой установке, выходы также работают в условиях короткого замыкания.
Экран дисплея – цветной, жидкокристаллический, размером 3,2 дюйма, разрешением 320 на 240.
Прибор прост в использовании, оснащен отличным техническим индексом, а также сочетанием функций при измерении параметров, что помогает пользователям быстрее выполнять рабочие задачи.
Испытательное оборудование предназначено для электронных лабораторий, производственных линий, учебных и научных исследований.
Документация и ПО FeelTech FY6200-20M
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов FeelTech FeelElec FY6200-20M серии FY6200
Язык:
Английский
Размер и тип:
924 КБ,
PDF
Программное обеспечение для генератора сигналов FeelTech FeelElec FY6200-20M
Язык:
Английский
Размер и тип:
6.54 МБ,
RAR
RAR
Отзывы FeelTech FY6200-20M
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
24229
Модель (серия):
DSG821A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
3,5
Вес (кг):
4,2
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16897
Модель (серия):
HDG3022B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
64 Мб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2443
Модель (серия):
JDS2900
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5143
Модель (серия):
HS-5206A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
3649
Модель (серия):
RD-65A
Производитель:
MEAN WELL
Страна производства:
Гарантия, мес.:
12
Мощность, Вт:
66
Тип:
Импульсный
Тип стабилизации:
по напряжению
Конструктивное исполнение:
в защитном металлическом кожухе
Наличие кулера:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
4913
Модель (серия):
DSO1102E
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Ручной
Кол-во аналоговых каналов:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14594
Модель (серия):
DTX 500 LCD
Производитель:
Levenhuk
Страна производства:
Гарантия, мес.:
12
Мин. геометрическое увеличение, крат:
20
Макс. геометрическое увеличение, крат:
500
Разреш. матрицы цифровой камеры, число Мпк:
5,0
Материал оптики:
Оптическое стекло
Встроенный дисплей:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

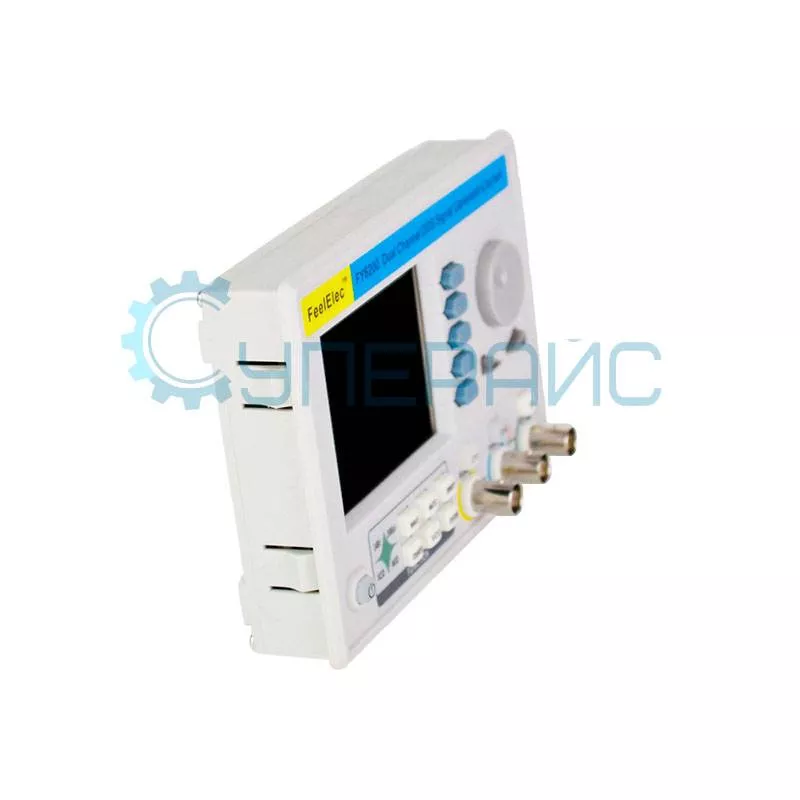

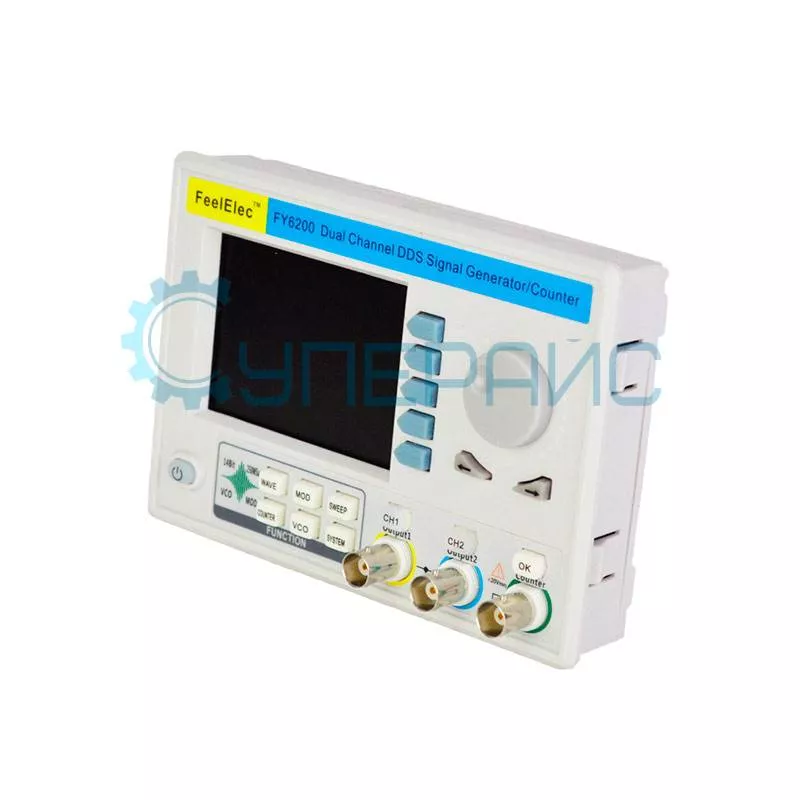

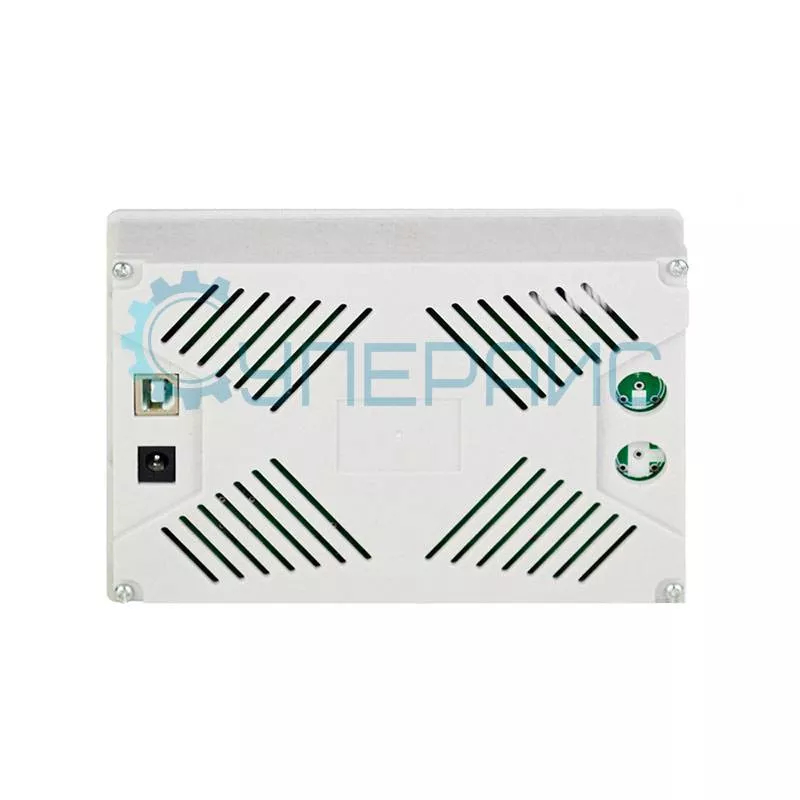

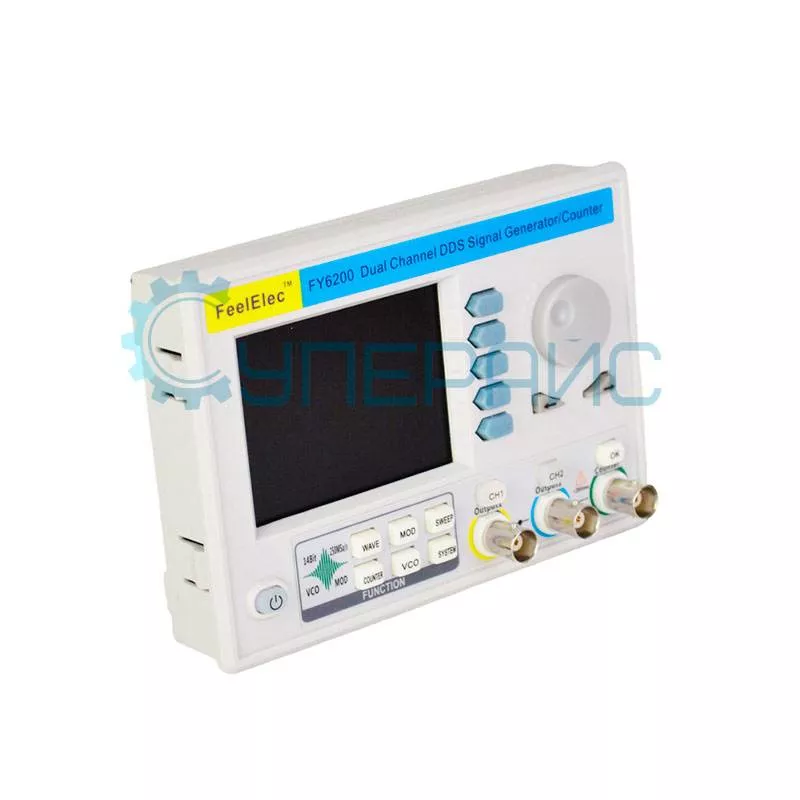

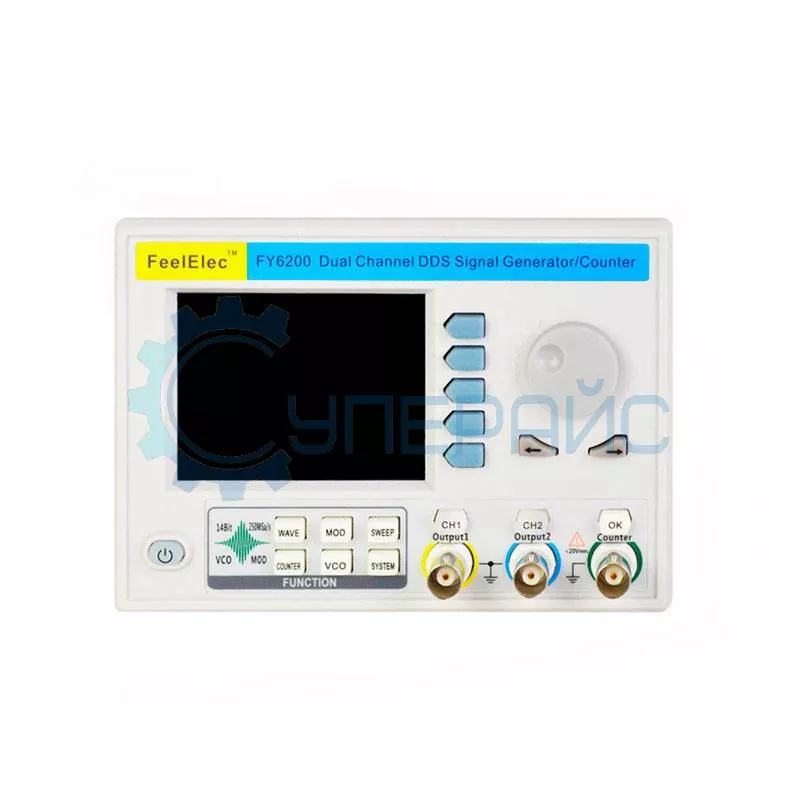

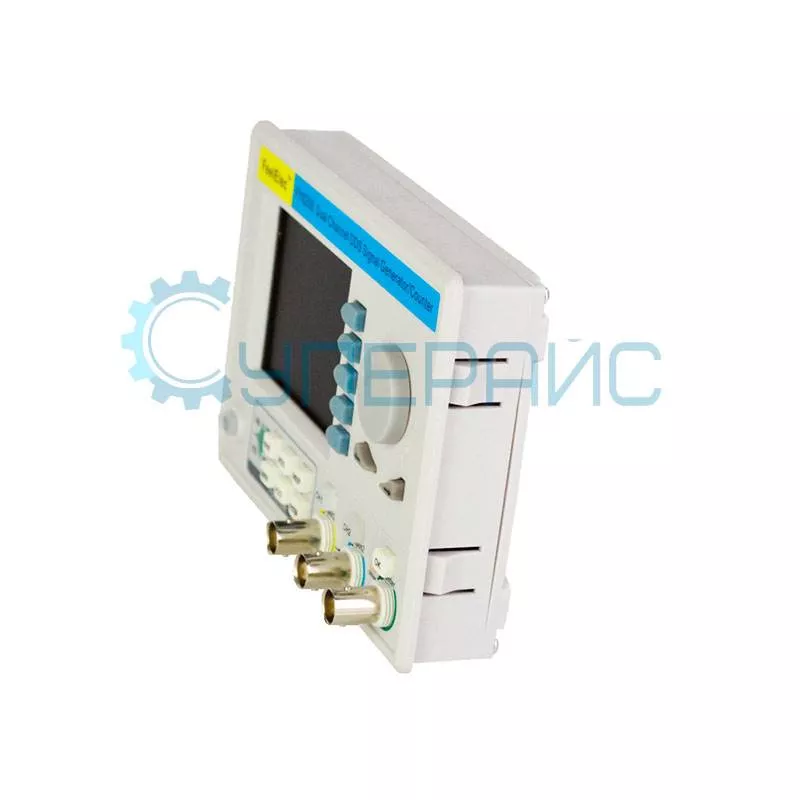

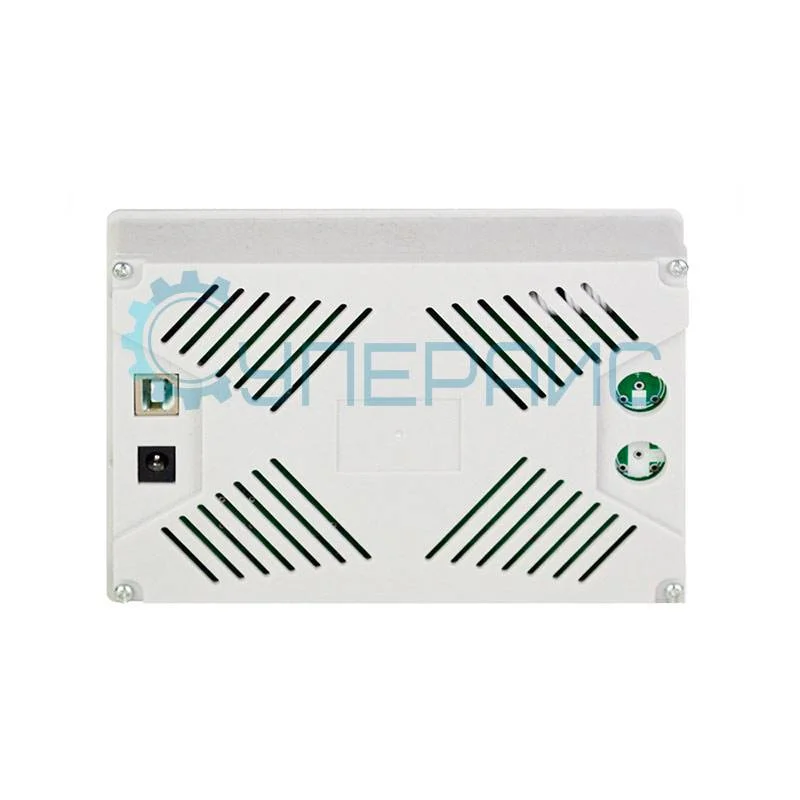

Артикул (код товара):
8462
Модель (серия):
FY6200-20M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
