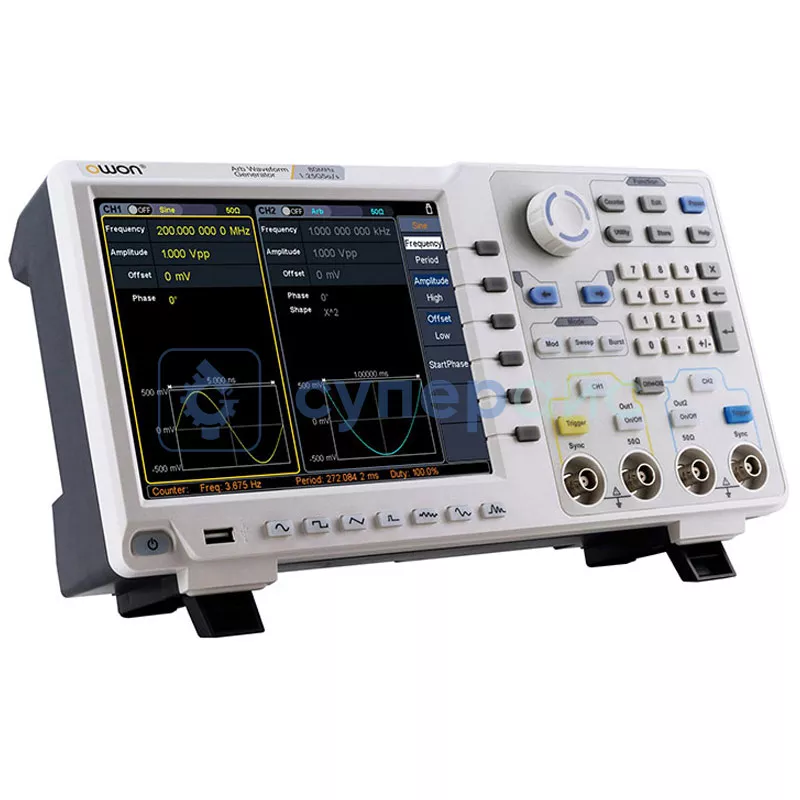

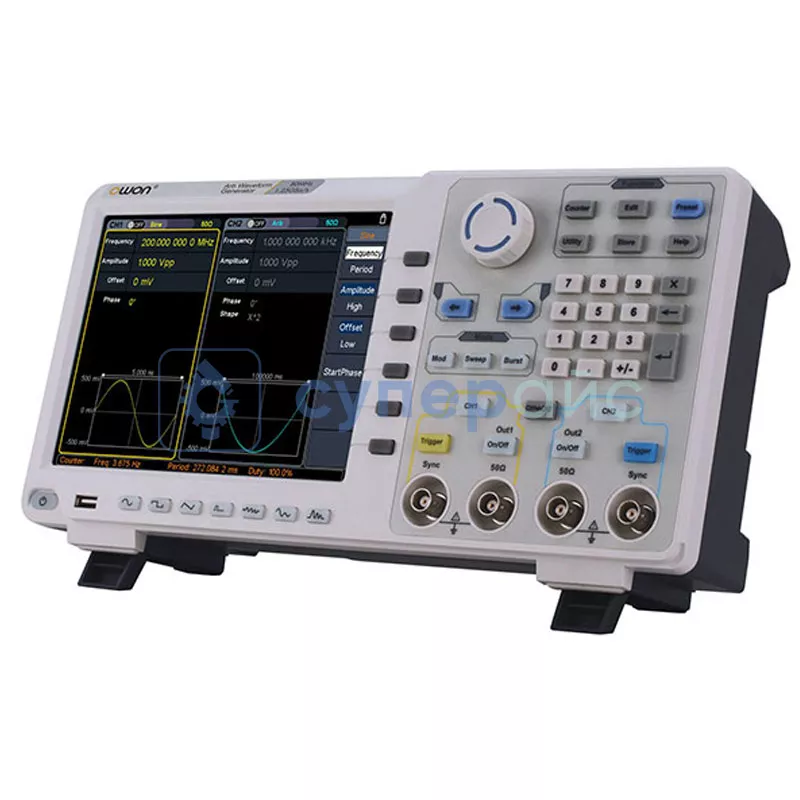

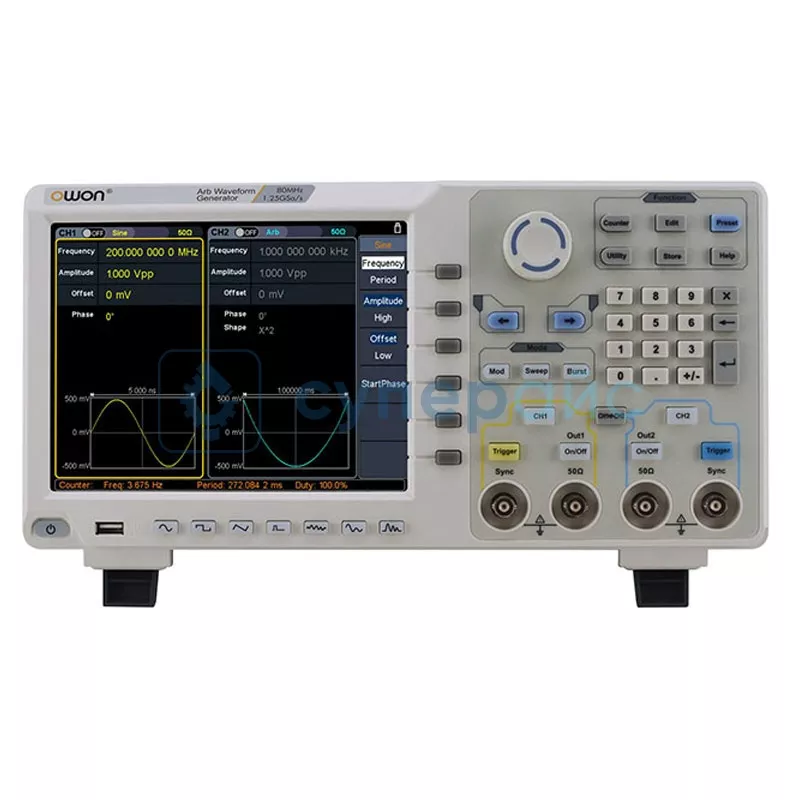

Генератор сигналов двухканальный OWON XDG3082
73 960 ₽
73 960 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24609
Модель (серия)
XDG3082
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDG3082
Артикул (код товара)
24609
Модель (серия)
XDG3082
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Виды модуляции
PSK (ФМн)
АМ
ФМ
АМ
ФМ
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Показать больше
Показать меньше
Описание OWON XDG3082
Технические характеристики OWON XDG3082
| Количество каналов | 2 |
| Частотный выход | 80 МГц |
| Частота дискретизации | 1,25 Гвыб / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI и LabVIEW | есть |
| Функция хранения осциллограмм | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 80 МГц |
| Квадрат | 1 мкГц - 30 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 5 МГц |
| Гармонический | 1 мкГц - 40 МГц |
| Шум (-3 дБ, типично) | 120 МГц |
| Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15 МГц; определяемая пользователем форма сигнала: 1 мкГц - 50 МГц |
| Точность | ± 1 ppm, 0 - 40 °C |
| Длина сигнала | 1 М |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40 МГц); 1 мВ (размах) - 5 В (размах) (≤ 80 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц); 1 мВ (размах) - 1 В (размах) (≤ 250 МГц) |
| В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40 МГц); 2 мВ (размах) - 10 В (размах) (≤ 80 МГц); 2 мВ (размах) - 5 В (размах) (≤ 120 МГц); 2 мВ (размах) - 2 В (размах) (≤ 250 МГц) |
| Разрешение | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом |
| Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2); диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2); точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %); разрешение: 1 мВ или 4 цифры |
| Чистота синусоидального спектра | |
| Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБц; 1 - 10 МГц: <- 60 дБц; 10 - 120 МГц: <- 50 дБц; 120 - 200 МГц: <- 45 дБц |
| Полное гармоническое искажение | < 0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
| Ложные (негармонические), типичные (0 дБ) |
≤ 10 МГц: <-70 дБц; > 10 МГц: <- 70 дБц + 6 дБ / октава |
| Фазовый шум, типичный (0 дБм, отклонение 10 кГц) | 10 МГц: ≤- 110 дБц / Гц |
| Квадрат | |
| Время нарастания / падения | < 5 нс |
| Перерегулирование | < 3 % |
| Рабочий цикл | 50 % (фиксированная) |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Пульс | |
| Ширина импульса | 12 нс – 996875 с |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Гармонический | |
| Гармонический порядок | ≤ 16 |
| Гармонический тип | четный, нечетный, все, пользователь |
| Гармоническая амплитуда | может быть установлен для всех гармоник |
| Гармоническая фаза | может быть установлен для всех гармоник |
| Произвольный | |
| Длина сигнала | 2 балла - 1 миллион баллов |
| Вертикальное разрешение | 14 бит |
| Минимальное время нарастания/спада | < 7 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0,0% - 100,0% |
| Модулирующая частота | 2 мГц – 100 кГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Модулирующая частота | 2 мГц – 100 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 180° |
| Модулирующая частота | 2 мГц - 100 кГц |
| PWM | |
| Форма сигнала несущей | пульс |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение ширины | 0 - минимум (скважность импульсов, 100% - скважность импульсов) |
| Модулирующая частота | 2 мГц - 100 кГц |
| FSK / 3FSK / 4FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 100 кГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| OSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| BPSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с, ± 0,1 % |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Частотомер | |
| Функция | период частоты, +ширина, -ширина, +обязанность и -обязанность |
| Диапазон частот | 100 - 200 МГц |
| Разрешение по частоте | 7 цифр |
| Общие характеристики | |
| Дисплей | сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |

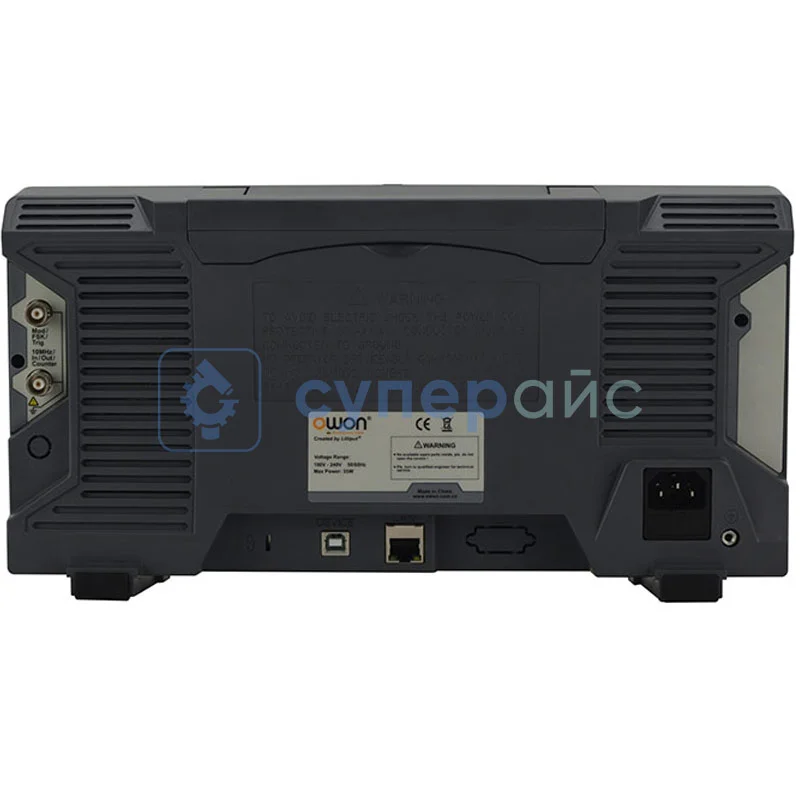

| Ввод / вывод | частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
| Интерфейс | USB-хост, USB-устройство и LAN |
| Размер | 340 х 177 х 90 мм |
| Вес | 2,5 кг |
| Комплектация |
генератор сигнала OWON XDG3082 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; оптический диск - 1 шт; руководство пользователя - 1 шт |
Документация и ПО OWON XDG3082
Название
Язык
Версия
Размер и тип
Руководство пользователя генераторов сигнала OWON серии XDG3000
Язык:
Русский
Размер и тип:
1,31 МБ,
pdf
Руководство по использованию генератора сигналов OWON серии XDG
Язык:
Английский
Размер и тип:
1,69 Мб,
PDF
