Генератор сигнала OWON XDG3162
97 200 ₽
97 200 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
21640
Модель (серия)
XDG3162
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDG3162
Артикул (код товара)
21640
Модель (серия)
XDG3162
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор ШИМ сигналов
Категория по частотному диапазону
Кол-во каналов
Мин. частота
1 мкГц
Макс. частота
160 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,5
Показать больше
Показать меньше
Описание OWON XDG3162
Технические характеристики OWON XDG3162
| Количество каналов | 2 |
| Частотный выход | 160 МГц |
| Частота дискретизации | 1,25 Гвыб / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI и LabVIEW | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 160 МГц |
| Квадрат | 1 мкГц - 50 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 5 МГц |
| Гармонический | 1 мкГц - 80 МГц |
| Шум | 120 МГц (-3 дБ) (типично) |
| Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15 МГц; определяемая пользователем форма сигнала: 1 мкГц - 50 МГц |
| Точность | ± 1 ppm, 0 - 40 °C |
| Длина сигнала | 1 М |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40 МГц); 1 мВ (размах) - 5 В (размах) (≤ 80 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц); 1 мВ (размах) - 1 В (размах) (≤ 250 МГц) |
| В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40 МГц); 2 мВ (размах) - 10 В (размах) (≤ 80 МГц); 2 мВ (размах) - 5 В (размах) (≤ 120 МГц); 2 мВ (размах) - 2 В (размах) (≤ 250 МГц) |
| Разрешение | 1 мВ или 4 цифры |
| Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2); диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2); точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %); разрешение: 1 мВ или 4 цифры |
| Чистота синусоидального спектра | |
| Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБн; 1 МГц–10 МГц: <- 60 дБн; 10 - 120 МГц <- 50 дБн; 120–250 МГц: <- 45 дБн |
| Полное гармоническое искажение | < 0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
| Ложные (негармонические), типичные (0 дБ) | ≤ 10 МГц: <- 70 дБн > 10 МГц: <- 70 дБн + 6 дБ / октава |
| Фазовый шум, типичный (0 дБм, отклонение 10 кГц) | 10 МГц: ≤- 110 дБн / Гц |
| Квадрат | |
| Время нарастания / падения | < 5 нс |
| Перерегулирование | < 3 % |
| Рабочий цикл | 50 % (фиксированная) |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 страниц в минуту |
| Пульс | |
| Ширина импульса | 12 нс – 1000 мкс |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 страниц в минуту |
| Рампа | |
| Линейность | ≤ 0,1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Гармонический | |
| Гармонический порядок | ≤ 16 |
| Гармонический тип | четный, нечетный, все, последовательный, пользователь |
| Гармоническая амплитуда | может быть установлен для всех гармоник |
| Гармоническая фаза | может быть установлен для всех гармоник |
| Произвольный | |
| Длина сигнала | 2 балла - 1 миллион баллов |
| Вертикальное разрешение | 14 бит |
| Минимальное время нарастания/спада | < 7 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0,0% - 100,0% |
| Модулирующая частота | 2 мГц – 100 кГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Модулирующая частота | 2 мГц – 100 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 180° |
| Модулирующая частота | 2 мГц - 100 кГц |
| PWM | |
| Форма сигнала несущей | пульс |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение ширины | 0 - минимум (скважность импульсов, 100% - скважность импульсов) |
| Модулирующая частота | 2 мГц - 100 кГц |
| FSK / 3FSK / 4FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, пульс, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| QPSK | |
| Форма сигнала несущей | синусоидальный, меандр, прямоугольный, пилообразный и произвольный |
| Источник | Внешний сигнал |
| Внутренняя форма волны | Меандр (скважность 50%) |
| Ключевая частота | 2 мГц - 1 МГц |
| OSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| BPSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с, ± 0,1 % |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Частотомер | |
| Функция | период частоты, +ширина, -ширина, +обязанность и -обязанность |
| Диапазон частот | 100 - 200 МГц |
| Разрешение по частоте | 7 цифр |
| Общие характеристики | |

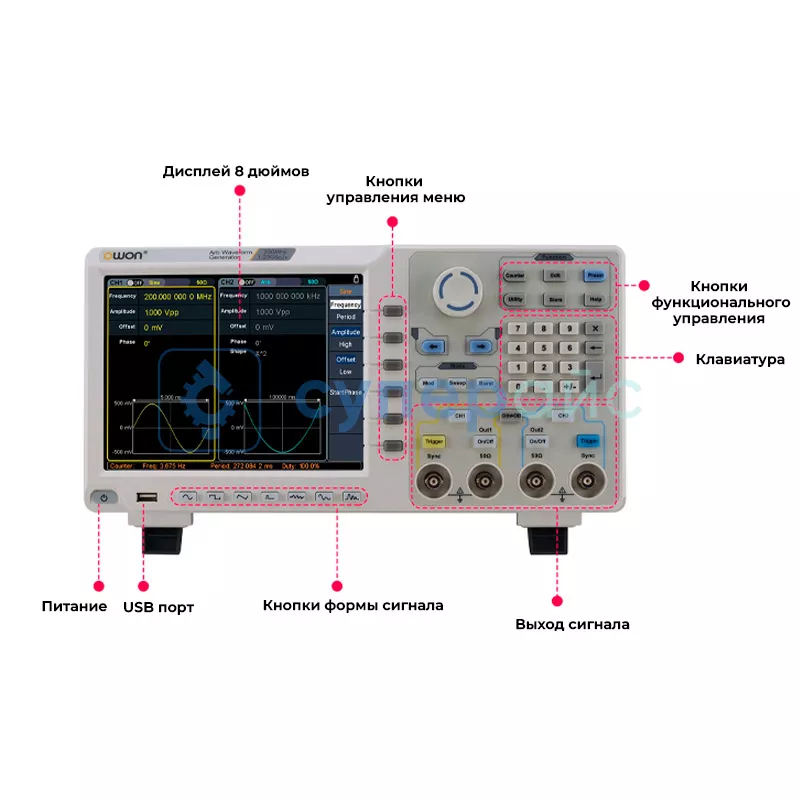

| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |

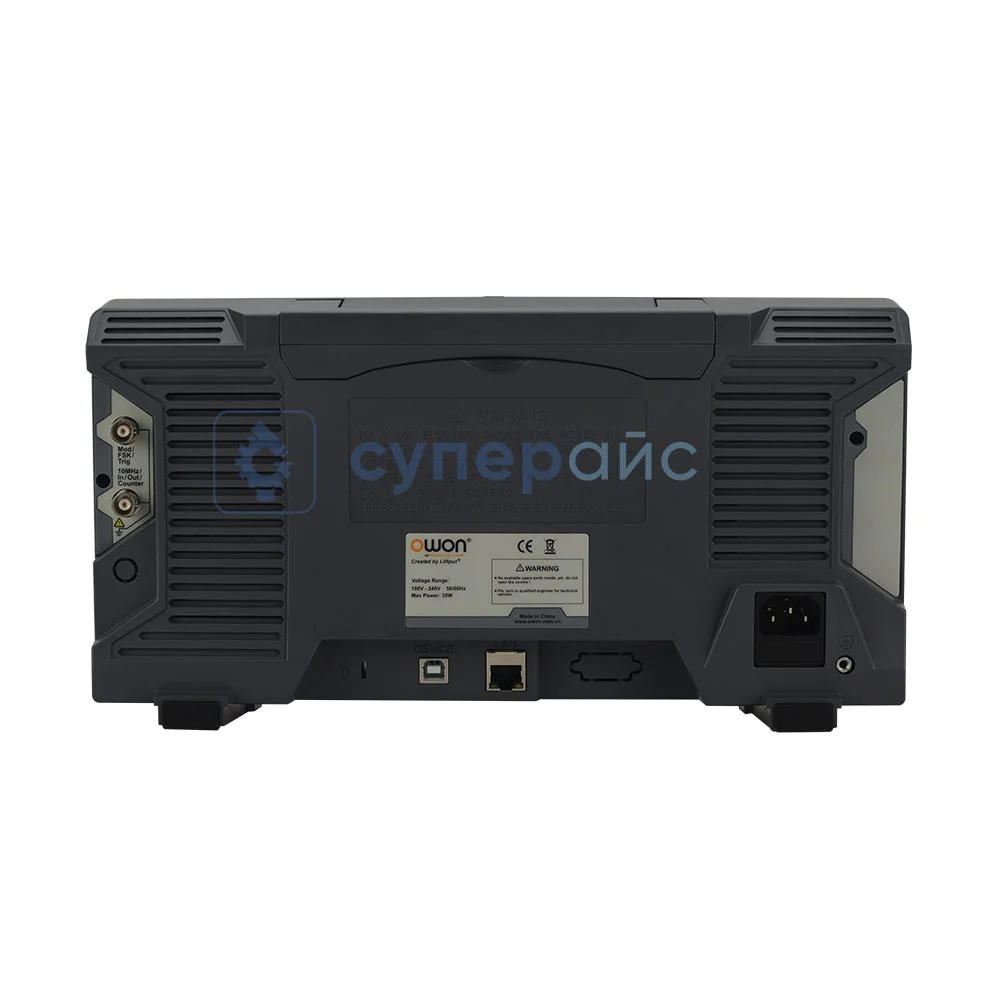

| Ввод / вывод | частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
| Интерфейс | USB-хост, USB-устройство и LAN |
| Размер | 340 х 177 х 90 мм |
| Вес | 2,5 кг |
| Комплектация |

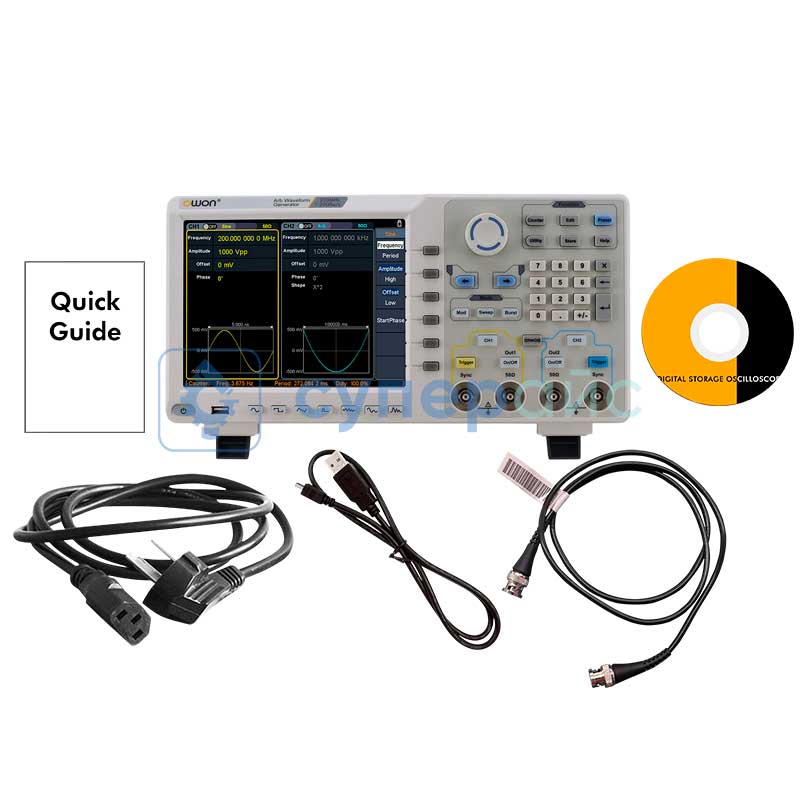

генератор сигнала OWON XDG3162 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; диск ПО- 1 шт; руководство пользователя - 1 шт |
| Совместимость |
Соединительный кабель с разъемом BNC и зажимами типа крокодил (BNC-Alligator) |
Универсальный генератор сигналов OWON XDG3162
Многофункциональный генератор сигналов произвольной формы OWON XDG3162 — универсальное решение для исследовательских или инженерных задач в области электроники или связи. Он помогает пользователям исследовать, разрабатывать, обучаться или тестировать новые устройства.
Функциональный прибор для точных измерений
Это производительное оборудование с точностью и гибкостью настроек, подходящее для множества проектов в области электроники, радиосвязи, научных исследований или тестирования. Он создаёт высокоточные сигналы определённой или произвольной формы с гибко настраиваемыми оператором параметрами.
Преимущества модели:
- Поддерживает диапазон частот от 1 мкГц до 160 МГц, что позволяет генерировать разнообразные сигналы с высокой точностью.
- Поддерживает различные виды модуляции, включая AM, FM, PM, FSK, ASK и PSK, предоставляя исследователю большую гибкость при настройке режимов работы под конкретные требования.
- Выдаёт широкий диапазон амплитуд сигналов от 1 мВ до 10 В при нагрузке 50 Ом, что делает его подходящим инструментом для экспериментов и тестирования в различных условиях.
- Удобен в использовании благодаря компактному прочному корпусу, который гарантирует надёжную защиту от повреждений и долгий срок службы.
OWON XDG3162 — это функциональный инструмент для создания и тестирования сигналов в электронике и связи. Расширенный функционал в компактном корпусе делают его выбором как для инженеров радиоэлектронщиков или техников, так и для любителей, которым требуется точное и надёжное оборудование.
Обзорная таблица генераторов сигналов OWON
| Характеристики | XDG3202 | XDG3162 | XDG3252 | XDG3102 |
| Количество каналов | 2 | |||
| Частотный выход | 200 МГц | 160 МГц | 250 МГц | 100 МГц |
| Частота дискретизации | 1,25 Гвыб / с | |||
| Вертикальное разрешение | 14 бит | |||
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая | |||
| Поддержка SCPI и LabVIEW | есть | |||
| Частотомер | есть | |||
| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей | |||
| Интерфейс | USB-хост, USB-устройство и LAN | |||
Документация и ПО OWON XDG3162
Название
Язык
Версия
Размер и тип
Руководство пользователя генераторов сигнала OWON серии XDG3000
Язык:
Русский
Размер и тип:
1,31 МБ,
pdf
Руководство по использованию генератора сигналов OWON серии XDG
Язык:
Английский
Размер и тип:
1,69 Мб,
PDF
Отзывы OWON XDG3162
SUPEREYES.RU
16.10.2025 11:56:34
Генератор сигнала OWON XDG3162
Генератор сигнала OWON XDG3162
Наличие произвольных форм сигнала
Частотный выход: 160 МГц
Частота дискретизации: 1,25 Гвыб / с
Вертикальное разрешение: 14 бит
Валерий
16.10.2025 11:56:34
Заказал прибор где то полмесяца назад. Протестировал везде где только можно. Мне генератор очень понравился. Сигнал чистый, тестировать платы удобно. Сенсорный экран чувствительный. Доставка была быстрой (примерно 4 дня)
SUPEREYES.RU
17.10.2025 03:58:14
Валерий
Заказал прибор где то полмесяца назад. Протестировал везде где только можно. Мне генератор очень понравился. Сигнал чистый, тестировать платы удобно. Сенсорный экран чувствительный. Доставка была быстрой (примерно 4 дня)
Заказал прибор где то полмесяца назад. Протестировал везде где только можно. Мне генератор очень понравился. Сигнал чистый, тестировать платы удобно. Сенсорный экран чувствительный. Доставка была быстрой (примерно 4 дня)
Здравствуйте, Валерий!
Большое спасибо за ваш отзыв о генераторе сигналов OWON XDG3162 и за то, что поделились результатами его тестирования. Нам очень приятно, что прибор вас не разочаровал и оказался удобным для работы с платами.
Мы рады, что вы оценили чистоту сигнала и отзывчивый сенсорный экран — это действительно важные преимущества данной модели. Отдельно спасибо за упоминание оперативной доставки: мы всегда стараемся обеспечить максимально быструю обработку и отправку заказов.
Надеемся, что генератор сигналов и в дальнейшем будет вашим надежным помощником в работе и проектах. Ждём вас снова среди наших клиентов!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10992
Модель (серия):
ODP3063
Производитель:
OWON
Страна производства:
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Мощность, Вт:
378
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Трехканальный
Возм. регулировки вых. тока:
да
Добавить в избранное
Артикул (код товара):
13543
Модель (серия):
ICL8038
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Вертикальное разреш. (по амплитуде):
8 бит
Точность, %:
1
Диагональ встр. дисплея (размер), дюйм:
Нет
Добавить в избранное
Артикул (код товара):
397
Модель (серия):
Fg-100
Производитель:
EZM Electronics Studio
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 10
Вес нетто, кг:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16039
Модель (серия):
XDM1041
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3719
Модель (серия):
DG4162
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
16 Кб
Вертикальное разреш. (по амплитуде):
14 бит
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3007
Модель (серия):
DG1062Z
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
8 Мб
Вертикальное разреш. (по амплитуде):
14 бит
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9051
Модель (серия):
DG4062
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
16 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21640
Модель (серия):

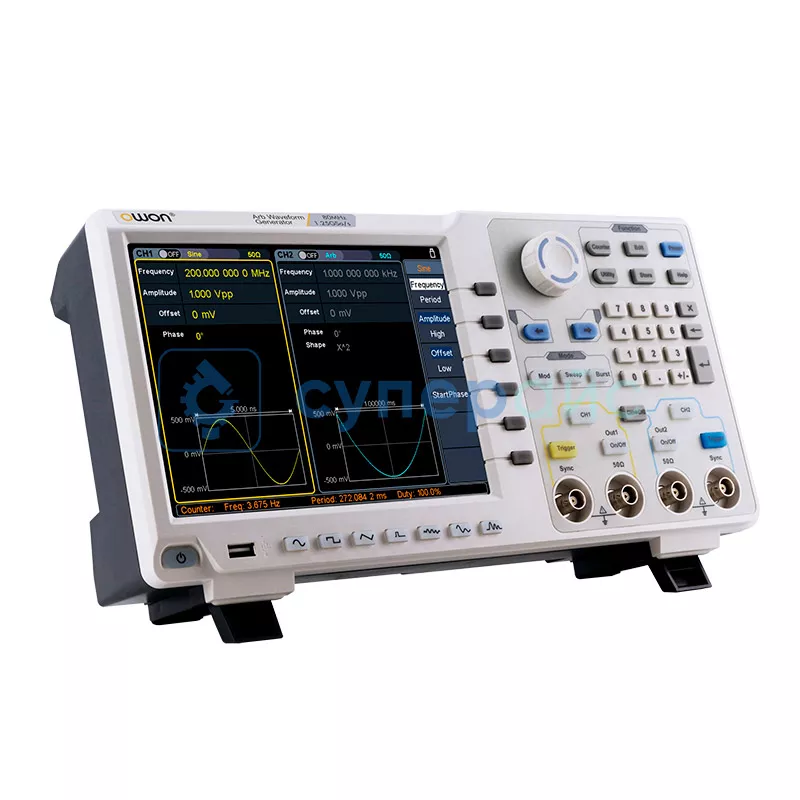

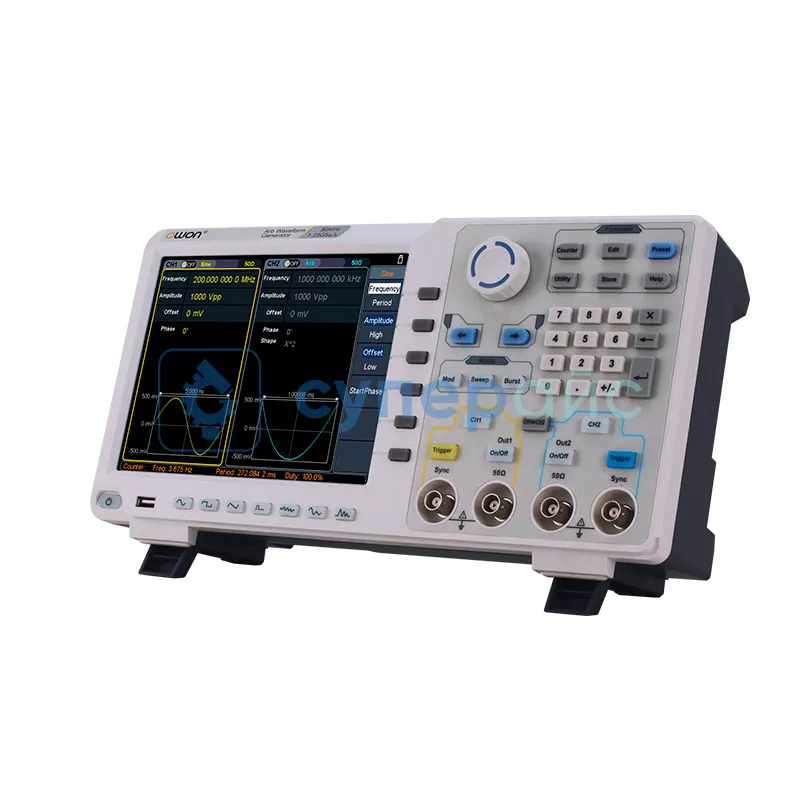

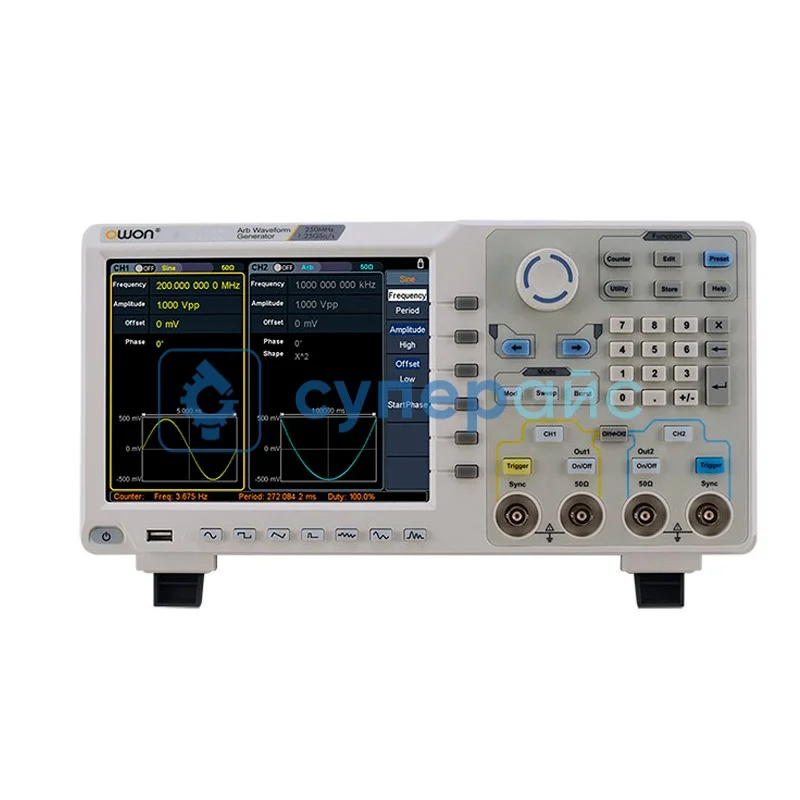

XDG3162
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1250
Вертикальное разреш. (по амплитуде):
14 бит
Благодарственные письма
