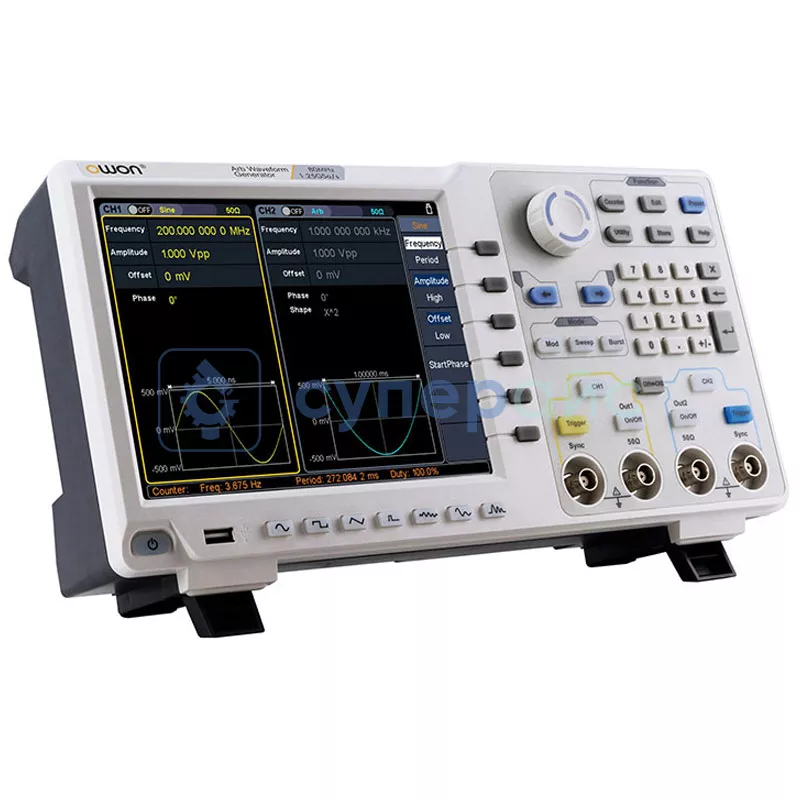

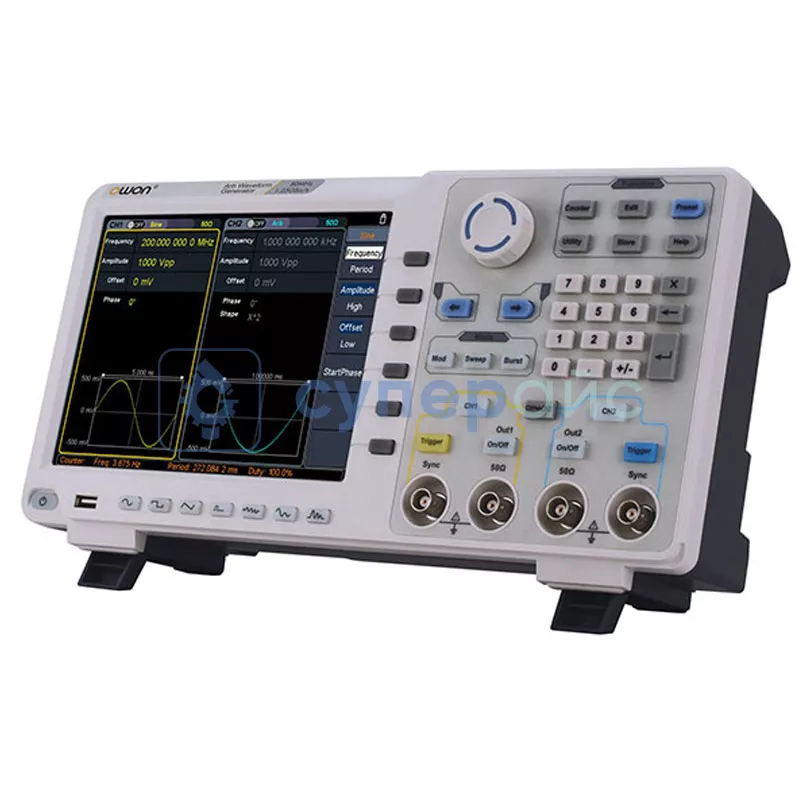

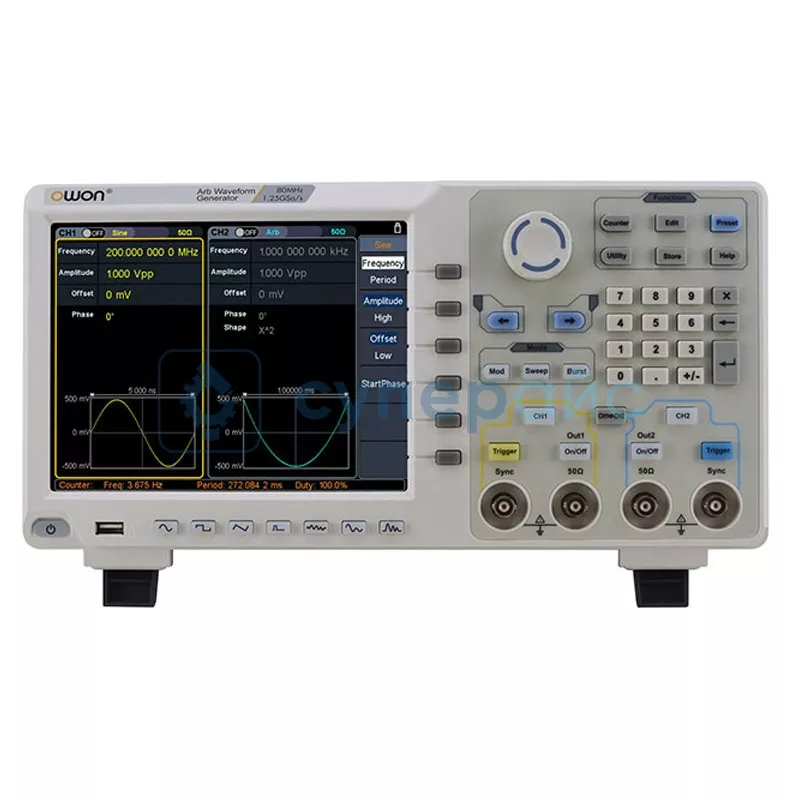

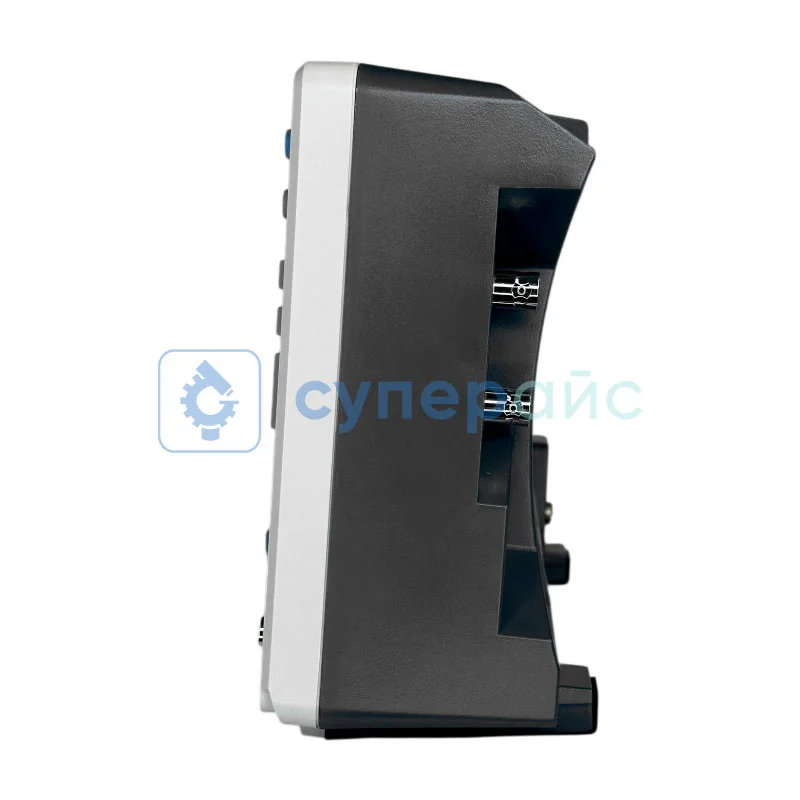

Цифровой генератор сигналов OWON XDG3252
124 150 ₽
124 150 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24616
Модель (серия)
XDG3252
Производитель (бренд)
Страна производства
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDG3252
Артикул (код товара)
24616
Модель (серия)
XDG3252
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
24
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов произвольных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
250 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
2,5
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание OWON XDG3252
Технические характеристики OWON XDG3252
| Количество каналов | 2 |
| Частотный выход | 250 МГц |
| Частота дискретизации | 1,25 Гвыб / с |
| Вертикальное разрешение | 14 бит |
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
| Произвольная форма сигнала | экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
| Поддержка SCPI и LabVIEW | есть |
| Функция хранения осциллограмм | есть |
| Частота (разрешение 1 мкГц) | |
| Синус | 1 мкГц - 250 МГц |
| Квадрат | 1 мкГц - 50 МГц |
| Пульс | 1 мкГц - 25 МГц |
| Рампа | 1 мкГц - 5 МГц |
| Гармонический | 1 мкГц - 125 МГц |
| Шум (-3 дБ, типично) | 120 МГц |
| Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15 МГц; определяемая пользователем форма сигнала: 1 мкГц - 50 МГц |
| Точность | ± 1 ppm, 0 - 40 °C |
| Длина сигнала | 1 м |
| Амплитуда | |
| На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40 МГц); 1 мВ (размах) - 5 В (размах) (≤ 80 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 120 МГц); 1 мВ (размах) - 1 В (размах) (≤ 250 МГц) |
| В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40 МГц); 2 мВ (размах) - 10 В (размах) (≤ 80 МГц); 2 мВ (размах) - 5 В (размах) (≤ 120 МГц); 2 мВ (размах) - 2 В (размах) (≤ 250 МГц) |
| Разрешение | 1 мВ или 4 цифры |
| Сопротивление нагрузки | 50 Ом |
| Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик – амплитуда В пик / 2); диапазон (высокое Z, разомкнутая цепь): ± (10 В пик – амплитуда В пик / 2); точность: ± (1% от |настройки| + 1 мВ + амплитуда Vpp x 0,5 %); разрешение: 1 мВ или 4 цифры |
| Чистота синусоидального спектра | |
| Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБц; 1 - 10 МГц: <- 60 дБц; 10 - 120 МГц: <- 50 дБц; 120 - 200 МГц: <- 45 дБц |
| Полное гармоническое искажение | < 0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
| Ложные (негармонические), типичные (0 дБ) |
≤ 10 МГц: <-70 дБц; > 10 МГц: <- 70 дБц + 6 дБ / октава |
| Фазовый шум, типичный (0 дБм, отклонение 10 кГц) | 10 МГц: ≤- 110 дБц / Гц |
| Квадрат | |
| Время нарастания / падения | < 5 нс |
| Перерегулирование | < 3 % |
| Рабочий цикл | 50 % (фиксированная) |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Пульс | |
| Ширина импульса | 12 нс – 996875 с |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 100 ppm |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Гармонический | |
| Гармонический порядок | ≤ 16 |
| Гармонический тип | четный, нечетный, все, пользователь |
| Гармоническая амплитуда | может быть установлен для всех гармоник |
| Гармоническая фаза | может быть установлен для всех гармоник |
| Произвольный | |
| Длина сигнала | 2 балла - 1 миллион баллов |
| Вертикальное разрешение | 14 бит |
| Минимальное время нарастания/спада | < 7 нс |
| Джиттер (среднеквадратичное значение) | 3 нс |
| Модуляция | |
| Форма волны модуляции | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0,0% - 100,0% |
| Модулирующая частота | 2 мГц – 100 кГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Модулирующая частота | 2 мГц – 100 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 180° |
| Модулирующая частота | 2 мГц - 100 кГц |
| PWM | |
| Форма сигнала несущей | пульс |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение ширины | 0 - минимум (скважность импульсов, 100% - скважность импульсов) |
| Модулирующая частота | 2 мГц - 100 кГц |
| FSK / 3FSK / 4FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 100 кГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| OSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 2 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| BPSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Источник | внутренний |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 2 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с, ± 0,1 % |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Частотомер | |
| Функция | период частоты, +ширина, -ширина, +обязанность и -обязанность |
| Диапазон частот | 100 - 200 МГц |
| Разрешение по частоте | 7 цифр |
| Общие характеристики | |
| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |

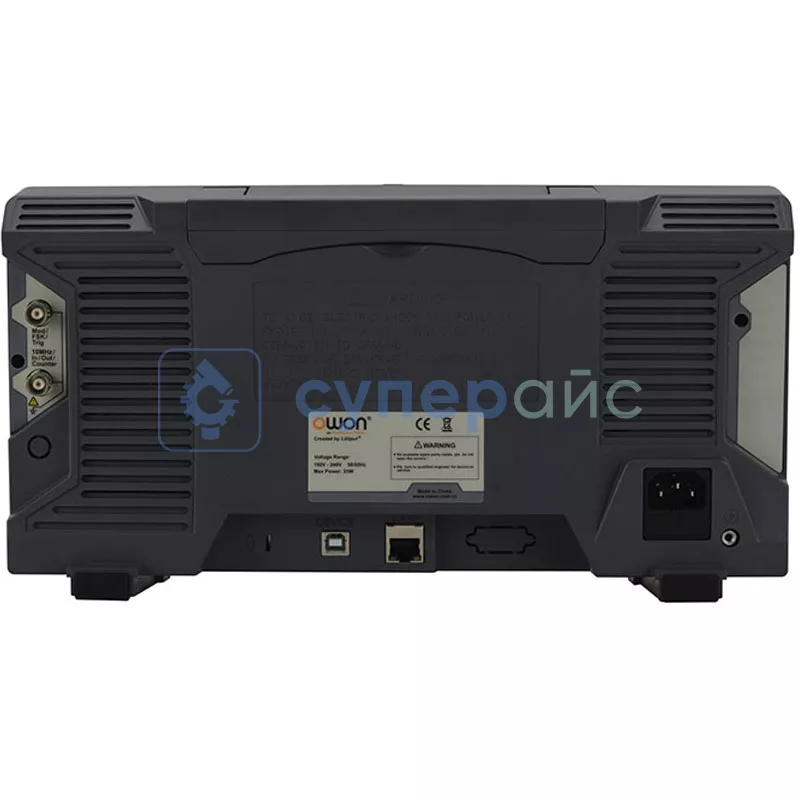

| Ввод / вывод | частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
| Интерфейс | USB-хост, USB-устройство и LAN |
| Размер | 340 х 177 х 90 мм |
| Вес | 2,5 кг |
| Габариты упаковки | 410 x 180 x 290 мм |
| Вес брутто | 3,55 кг |

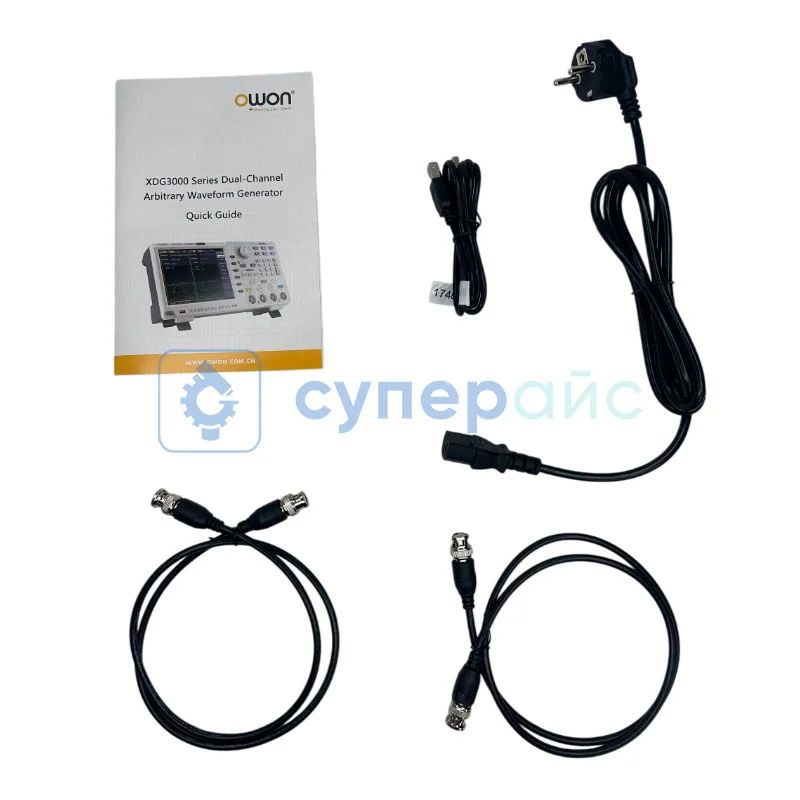

| Комплектация |
генератор сигнала OWON XDG3252 - 1 шт; Q9 кабель - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; оптический диск - 1 шт; руководство пользователя - 1 шт |
Генератор сигналов OWON XDG3252: 250 МГц точности для сложных задач
Генератор частоты сигнала OWON XDG3252 — двухканальный прибор с рекордным частотным выходом до 250 МГц. Его 14-битное вертикальное разрешение и частота дискретизации 1.25 Гвыб/с предлагают прецизионное формирование сигналов. Два независимых канала позволяют одновременно генерировать сложные сигнальные сценарии для тестирования многокомпонентных систем.
Аппаратные преимущества:
- Высокочастотная точность: Чистые синусоиды до 250 МГц с фазовым шумом ≤-110 дБн/Гц и THD <0.05% (10 Гц-20 кГц).
- Гибкость форм сигналов: 150+ встроенных форм (Sinc, экспоненты, ступенчатые) + пользовательские волны длиной 1 млн точек.
- Два синхронизируемых канала: Независимое управление параметрами каждого канала с возможностью взаимной модуляции.
- Профессиональные характеристики: Время нарастания <5 нс (меандр), ширина импульса от 12 нс, перерегулирование <3%.
Программная экосистема расширяет возможности прибора. Поддержка SCPI, а также LabVIEW позволяет интегрировать этот генератор сигналов 2 канала в автоматизированные стенды. 8" дисплей (800x600) упрощает управление, а функции хранения/загрузки осциллограмм ускоряют повторение тестов. Встроенный частотомер (100-200 МГц, 7 знаков) гарантирует контроль выходных параметров. Возможности модуляции (AM/FM/PM, PWM, FSK/BPSK/ASK, свипы) покрывают требования телекоммуникаций и цифровой обработки сигналов.
Области применения:
- Тестирование ВЧ-оборудования: Генерация чистых сигналов до 250 МГц для проверки РЧ-трактов, фильтров и антенных систем.
- Разработка систем связи: Моделирование сложных модуляций (BPSK, FSK, ASK) для отладки приёмопередатчиков.
- Исследование материалов: Воспроизведение специфических форм сигналов (экспоненты, ступенчатые) для неразрушающего контроля.
- Тестирование АЦП/ЦАП: Использование сигналов с вертикальным разрешением 14 бит для оценки линейности преобразователей.
- Образовательные проекты: Демонстрация принципов модуляции и генерации сигналов в вузовских лабораториях.
Генератор сигналов OWON XDG3252 — подходящее решение для задач, требующих максимальной частоты дискретизации (1.25 Гвыб/с) и гибкости. Его сочетание высокой полосы пропускания, двухканальности и профессиональных интерфейсов (USB, LAN) делает его незаменимым инструментом для инженеров и исследователей.
Обзорная таблица генераторов сигналов OWON
| Характеристики | XDG3202 | XDG3162 | XDG3252 | XDG3102 |
| Количество каналов | 2 | |||
| Частотный выход | 200 МГц | 160 МГц | 250 МГц | 100 МГц |
| Частота дискретизации | 1,25 Гвыб / с | |||
| Вертикальное разрешение | 14 бит | |||
| Стандартная форма волны | синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая | |||
| Поддержка SCPI и LabVIEW | есть | |||
| Частотомер | есть | |||
| Дисплей | 8-дюймовый (800 x 600 пикселей) ЖК-дисплей | |||
| Интерфейс | USB-хост, USB-устройство и LAN | |||
