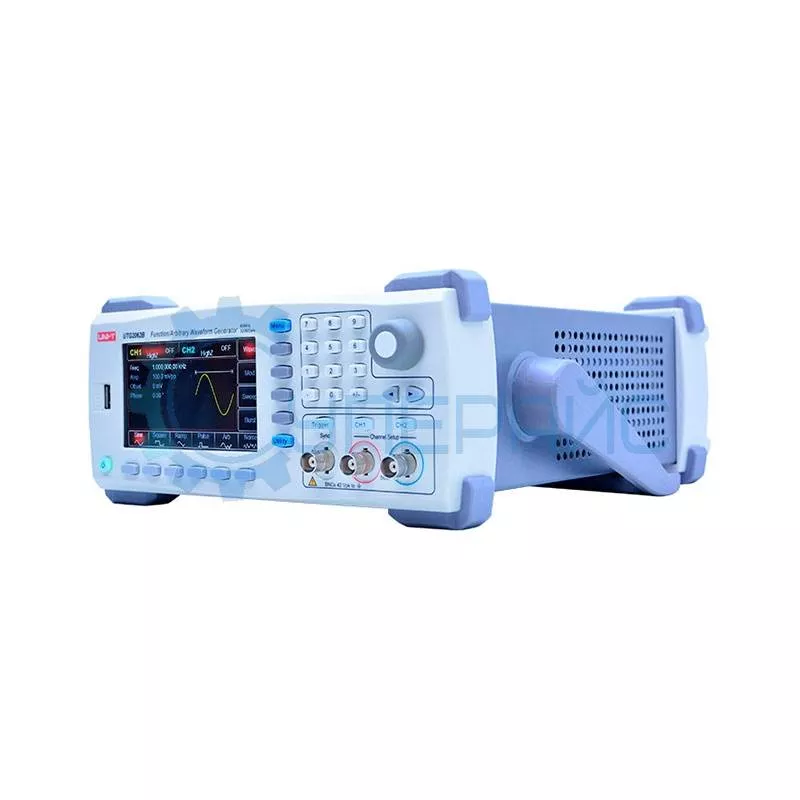

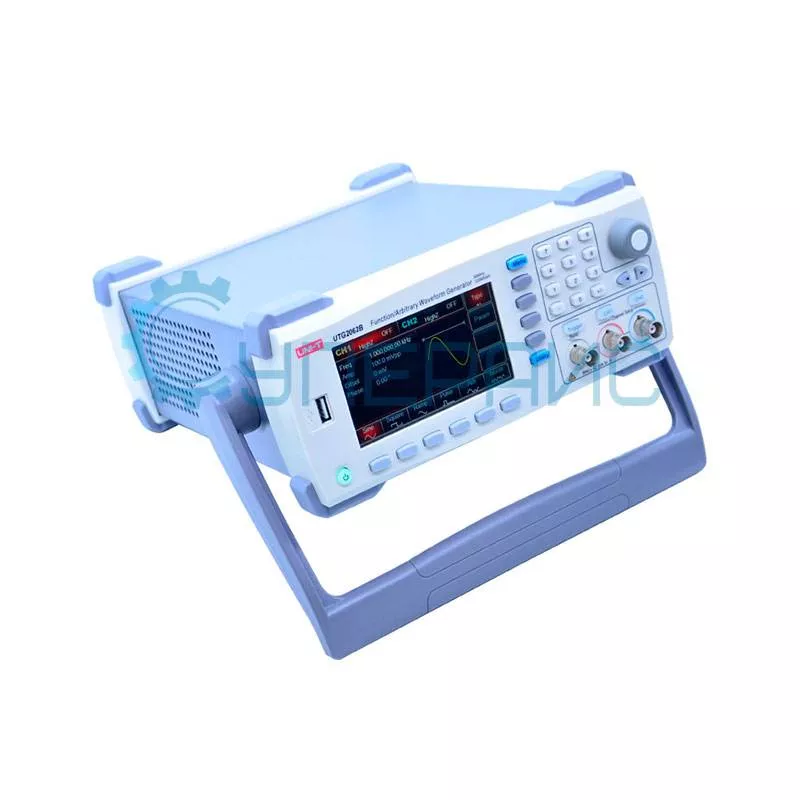

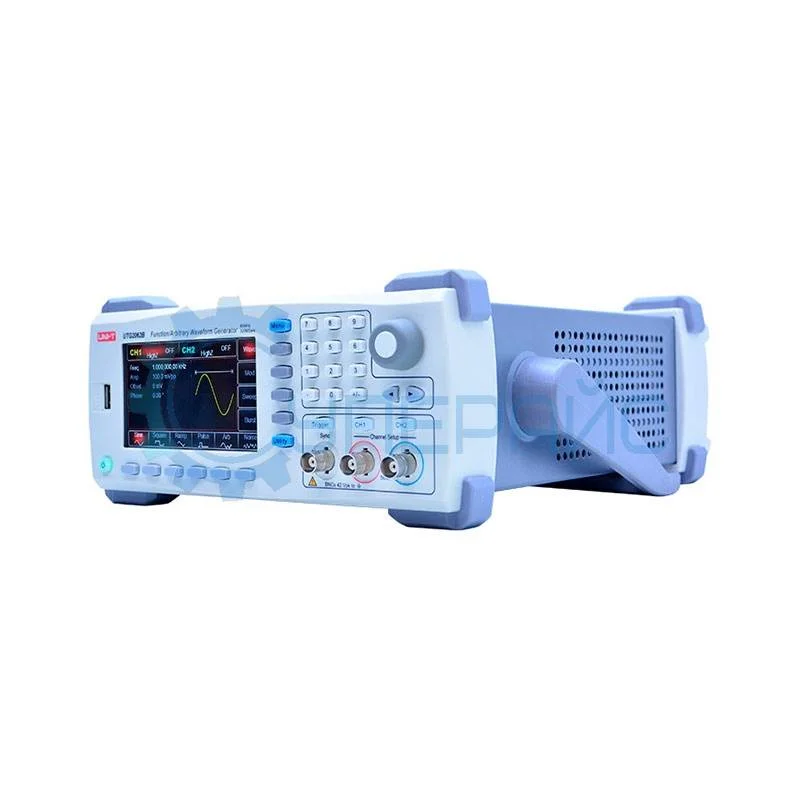

Генератор произвольных сигналов UNI-T UTG2122B
105 740 ₽
105 740 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
9223
Модель (серия)
UTG2122B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG2122B
Артикул (код товара)
9223
Модель (серия)
UTG2122B
Сертификат
дистрибьютор
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
120 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Точность, %
Диагональ встр. дисплея (размер), дюйм
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Показать больше
Показать меньше
Описание UNI-T UTG2122B
ВНИМАНИЕ! Производство генератора произвольных сигналов UNI-T UTG2122B ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов высокой частоты UNI-T UTG4122A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG2122B
| Характеристики генератора сигналов | |||
|
Количество каналов |
2 | ||
| Полоса пропускания | 120 МГц | ||
| Частота дискретизации | 320 МВыб/с | ||
| Диапазон частот | 1 мкГц - 120 МГц | ||
| Вертикальное разрешение | 16 бит | ||
| Глубина памяти | 8 Кб - 16 Мб | ||
| Формы сигналов | синусоидальные, прямоугольные, пилообразные, гармонические, импульсные, шумовые, DC, произвольные | ||
| Частотные характеристики | |||
| Синусоидальный сигнал | 1 мкГц - 120 МГц | ||
| Прямоугольный сигнал | 1 мкГц - 30 МГц | ||
| Импульсный сигнал | 1 мкГц - 30 МГц | ||
| Пилообразный сигнал | 1 мкГц - 5 МГц | ||
| Гармонический сигнал | 1 мкГц - 40 МГц | ||
| Произвольный сигнал | 1 мкГц - 25 МГц | ||
| Белый шум | 1 мкГц - 120 МГц | ||
| Разрешение | 1 мкГц | ||
| Точность | ± 50 ppm / ± 100 ppm | ||
| Температурный коэффициент | < 2 ppm / °C | ||
| Характеристики синусоидального сигнала | |||
| Гармоническое искажение |
DC - 1 МГц: -60 дБ 1 МГц - 10 МГц: -55 дБ 10 МГц - 40 МГц: -50 дБ 40 МГц - 80 МГц: -45 дБ 80 МГц - 120 МГц: -40 дБ |
||
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) | ||
| Характеристики прямоугольного сигнала | |||
| Время нарастания/спада | ≤ 11 нс | ||
| Выброс | ≤ 2% | ||
| Скважность | 0,001% - 99,999% | ||
| Характеристики пилообразного сигнала | |||
| Линейность | < 1% | ||
| Симметричность | 0 - 100% | ||
| Характеристики импульсного сигнала | |||
| Частотный диапазон | 1 мкГц - 30 МГц | ||
| Ширина импульса | ≥ 16 нс | ||
| Период фронта | 7 нс - 10 с | ||
| Выброс | < 2% | ||
| Характеристики шумового сигнала | |||
| Смещение постоянного тока |
± 5 В (50 Ом) ± 10 В (> 50 Ом) |
||
| Точность смещения | ± (1% + 2 мВ) | ||
| Характеристики произвольного сигнала | |||
| Частотный диапазон | 1 мкГц - 25 МГц | ||
| Глубина памяти | 8 Кб - 16 Мб | ||
| Минимальное время нарастания/спада | 7 нс | ||
| Выходной сигнал | |||
| Амплитуда |
≤ 20 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В ≤ 120 МГц: 1 мВ - 2 В |
||
| Импеданс | 50 Ом | ||
| Максимальная изоляция | 42 В к заземляющему проводу | ||
| Характеристики развертки | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, произвольна | ||
| Тип | линейный или логарифмический | ||
| Время развертки | 1 мс - 500 с ± 0,1% | ||
| Источник триггера | внешний, внутренний, ручной | ||
| Характеристики BURST | |||
| Форма несущей волны | синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная | ||
| Начальная / конечная фаза | от 0°C до +360°C | ||
| Время цикла | 1 мкс - 500 с ± 1% | ||
| Источник запуска | внутренний, внешний, ручной | ||
| Характеристики модуляции | |||
| Типы модуляции | AM, FM, PM, ASK, FSK, BPSK, QPSK, OSK, PWM, SUM, QAM | ||
| Форма несущей волны | синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, произвольная | ||
| AM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Глубина | 0 - 120% | ||
| FM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Частота | DC - 30 МГц | ||
| PM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная (2 мГц - 1 МГц) | ||
| Отклонение фазы | 0° - 360° | ||
| ASK, FSK, BPSK | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| QPSK | |||
| Источник | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц) | ||
| OSK | |||
| Форма несущей волны | синусоидальная волна | ||
| Источник | внутренний / внешний | ||
| Время колебаний | 8 нс - 200 с | ||
| Частота | 2 мГц - 1 МГц | ||
| PWM | |||
| Форма несущей волны | импульсная волна | ||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная волна | ||
| SUM | |||
| Источник | внутренний / внешний | ||
| Модулирующая форма волны | синусоидальная, прямоугольная (1 мкГц - 30 МГц), пилообразная, шумовая, произвольная волна | ||
| Модулирующая частота |
2 мГц - 1 МГц (внутренний) DC - 20 кГц (внешний) |
||
| QAM | |||
| Режим | QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256 | ||
| Модулирующий источник | PN7, PN9, PN11, PN15, PN17, PN21, PN23, PN25 | ||
| Частота | 2 мГц - 1 МГц | ||
| Амплитуда | 10 мВ - 10 В (50 Ом) | ||
| Триггерный вход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 100 нс | ||
| Входное сопротивление | > 10 кОм | ||
| Время отклика | развертка по частоте: < 500 мкс импульсная последовательность: < 500 нс | ||
| Триггерный выход | |||
| Уровень сигнала | TTL | ||
| Ширина импульса | > 400 нс | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная частота | > 1 МГц | ||
| Частотомер | |||
| Входной уровень | TTL (200 мВ - 9 В) | ||
| Диапазон входной частоты | 100 мГц - 200 МГц | ||
| Точность | ± 51 ppm | ||
| Разрешение по частоте | 6 бит/с | ||
| Общие характеристики | |||
| Дисплей | 4,3 дюйма TFT LCD, 480 х 272 | ||
| Интерфейс | USB | ||
| Питание | 100 - 240 В AC, 45 - 440 Гц, CAT II | ||
| Потребляемая мощность | < 50 Вт | ||
| Предохранитель | Т, 2 А, 250 В | ||
| Температура хранения | 10℃ - 40℃ | ||
| Влажность | < 80% | ||
| Габариты | 320 х 265 х 110 мм | ||
| Вес нетто | 3200 г | ||

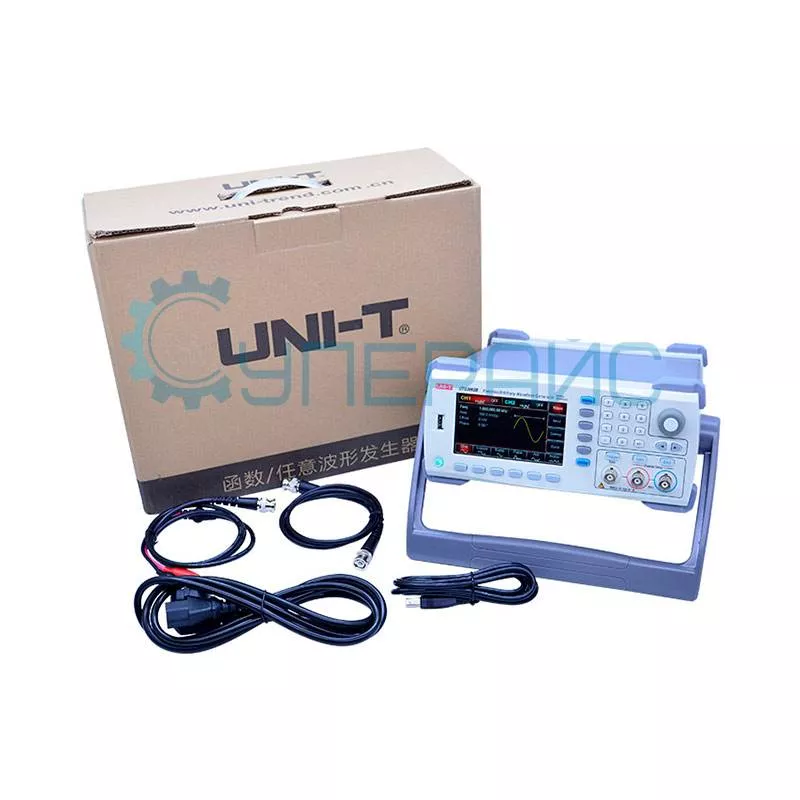

| Комплектация | генератор сигналов UNI-T UTG2122B - 1 шт | ||
|
|
кабель питания - 1 шт USB кабель - 1 шт BNC-BNC кабель - 1 шт BNC кабель с зажимом "крокодил" - 1 шт диск с ПО - 1 шт |
||
Генератор UNI-T UTG2122B произвольных сигналов
Модель utg2122b представляет собой генератор функций с максимальной частотой пропускания до 120 МГц. За счет 16-битного цифро-аналогового преобразователя возможна генерация функций различного типа и формы, например:
- синусоида;
- прямоугольник;
- постоянный ток;
- шумы;
- пилообразные импульсы и множество других.
Эксплуатационные характеристики
Вертикальное разрешение 16 бит позволяет генерировать точные сигналы без искажения, которые вызываются ошибками квантования. Максимальная частота дискретизации 320 Мвыб/с гарантирует достоверное воспроизведение самых мелких деталей сигнала.
Кроме большой библиотеки с разными функциями, возможна генерация сигналов произвольной формы. Их длина может достигать 16 миллионов точек. Все построения выполняются на компьютере, после чего загружаются в прибор через USB-порт. Настройки и конфигурации сохраняются во внутренней памяти устройства.

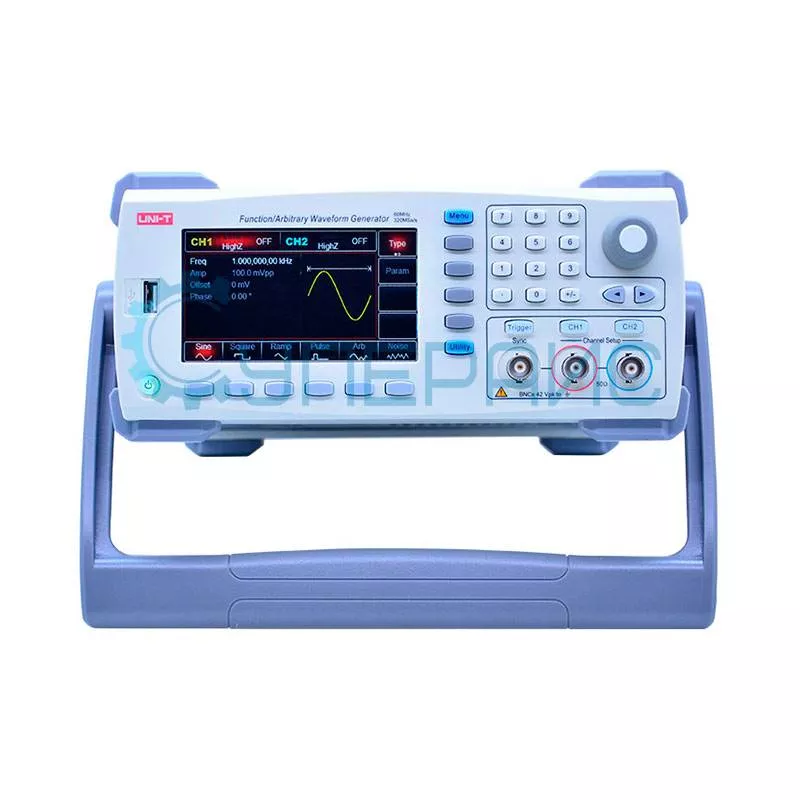

Корпус устройства имеет достаточно компактные размеры. На лицевой части располагается ЖК-дисплей диаметром 4,3 дюйма. Разрешение 480х272 и матрица TFT LCD делают отображаемую картинку яркой, все символы хорошо различимы. Параметры экрана можно настроить в специальном подменю.
Обзорная таблица генераторов сигналов UNI-T
| Характеристики | UTG2122B | UTG2062B | |
| Диапазон частот | 1 мкГц - 120 МГц | 1 мкГц - 60 МГц | |
| Частота дискретизации на канал | 320 | ||
| Минимальная частота, Гц | 0,000001 | ||
| Вид | Настольный (стационарный) | ||
| Количество каналов | 2 | ||
| Амплитуда, Vp-p | < 10 | ||
| Вертикальное разрешение (по амплитуде) | 16 бит | ||
| Виды модуляции | QAM/ VSB/ АМ/ ЧМ/ ФМ | ||
| Генератор качающейся частоты (ГКЧ) | Линейная развертка/ Логарифмическая развертка | ||
| Диагональ встроенного дисплея (размер), дюйм | 4,3 | ||
| Точность, % | 0.01 | ||
| Интерфейс передачи данных | USB | ||
Документация и ПО UNI-T UTG2122B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора произвольных сигналов UNI-T UTG2122B
Язык:
Английский
Размер и тип:
3 МБ,
PDF
Инструкция по установке программного обеспечения генератора сигналов UNI-T UTG2122B
Язык:
Английский
Размер и тип:
622 КБ,
PDF
Программное обеспечение для генератора произвольных сигналов UNI-T UTG2122B
Язык:
Английский
Размер и тип:
58.2 МБ,
RAR
RAR
Показать больше
Показать меньше
