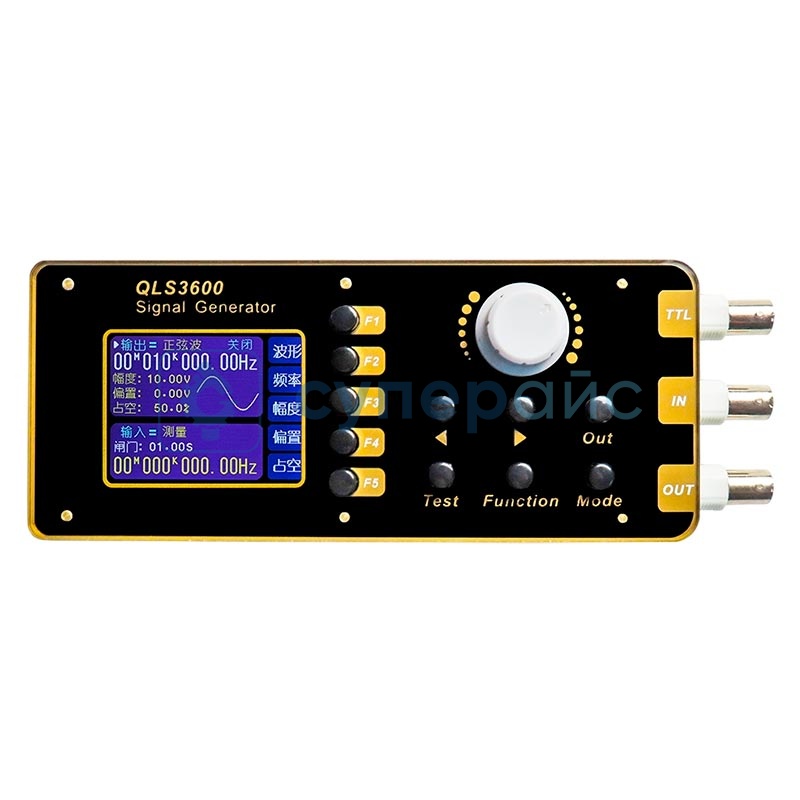

Генератор произвольных сигналов QleTek QLS3635S
Код товара: 42412
Гарантия 12 месяцев
О товаре 2,4-дюймовый TFT-экран
Диапазон частот: 0,01 Гц - 40 МГц
Диапазон амплитуд: 10 мВ - 10 В
Диапазон смещения: -10 - 12 В
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 2,4-дюймовый TFT-экран
Диапазон частот: 0,01 Гц - 40 МГц
Диапазон амплитуд: 10 мВ - 10 В
Диапазон смещения: -10 - 12 В
Технические характеристики QleTek QLS3635S
| Диапазон частот | 0,01 Гц - 40 МГц |
| Синусоидальный сигнал (размах) | 0 - 10 В |
| Стабильность частоты | ±0,000005 |
| Погрешность частоты | ±0,000008 |
| Диапазон амплитуд (размах) | 10 мВ - 10 В |
| Выходное сопротивление | 50 Ом ±10 % |
| Разрешение амплитуды | 10 мВ |
| Стабильность амплитуды | ± 0,5 % (за 5 часов) |
| Погрешность амплитуды | ±1 % + 10 мВ (на 1 кГц, 8 В размах) |
| Диапазон смещения | -10 - 12 В |
| Диапазон входного напряжения | 0 - 5 В |
| Режимы управления напряжением | частота, амплитуда, скважность |
| Диапазон периодов импульсного выхода | 20 нс - 99 с |
| Диапазон длительности импульса | 20 нс - 99 с |
| Режимы триггера | ручной, внешний (1 - 999999 импульсов) |
| Выходная модуляция | частотная развертка, гашение, управляемый напряжением выход (VCO), импульсная модуляция |
| Типы сигналов | синусоидальный, прямоугольный, треугольный, пилообразный, полуволновой, полноволновой, многотональный, AM-модулированный, Sinc-импульс, белый шум, экспоненциальный, трапецеидальный, DC-сигнал |
| Память | 15 ячеек памяти |
| Скорость передачи данных | 57600 бит/с |
| Протокол связи | командная строка (открытый протокол) |
| Синусоидальный сигнал | |
| Подавление гармоник | 40 дБн (< 1МГц), 35 дБн (1 МГц - 10 МГц) |
| Коэффициент нелинейных искажений | < 0,8 % (20Гц - 20кГц) |
| Прямоугольный сигнал | |
| Время нарастания / спада | ≤ 20 нс |
| Выброс | ≤ 10 % |
| Диапазон регулировки скважности | 0,1 - 99,9 % |
| Выходные сигналы TTL / CMOS | |
| Время нарастания / спада | ≤ 20 нс |
| Низкий уровень | < 0,3 В |
| Высокий уровень | 1 - 5 В |
| Частота | синхронный симметричный выход (OUT) |
| Функция развертки частоты | |
| Режимы сканирования | линейный, экспоненциальный |
| Направление | прямое, обратное, возвратно-поступательное |
| Время сканирования | 0,15 - 999,95 с |
| Диапазон сканирования | 0 - 10 МГц |
| Функции внешних измерений | |
| Диапазон измеряемых частот | 0,01 Гц - 100 МГц |
| Измерение периода | ≤ 20 с (разрешение 0,01 мкс) |
| Измерение длительности импульса | ≤ 20 с (разрешение 0,01 мкс) |
| Минимальное входное напряжение | 0,5 В (размах) |
| Максимальное входное напряжение | 10 В (размах) |
| Диапазон счета | 0 - 4294967295 |
| Режим счета | ручной |
| Источник сигнала | внешний вход (аналоговый сигнал) |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый TFT-экран, 320 х 240 пикселей |
| Питание | 5 В постоянного тока (с защитой от перенапряжения) |
| Интерфейс связи | USB-to-Serial |
| Габариты изделия | 187 х 71 х 24 мм |
| Вес | 220 г |
| Комплектация |
генератор сигнала QleTek QLS3635S - 1 шт адаптер питания DC - 1 шт кабель BNC-BNC - 1 шт USB-кабель для связи - 1 шт переходник BNC-«крокодилы» - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
