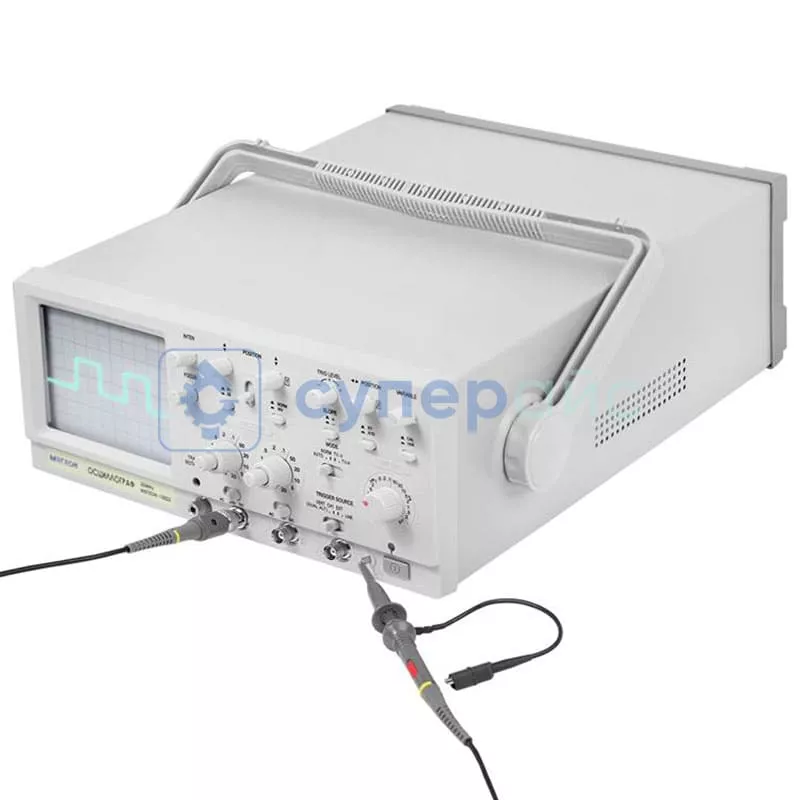

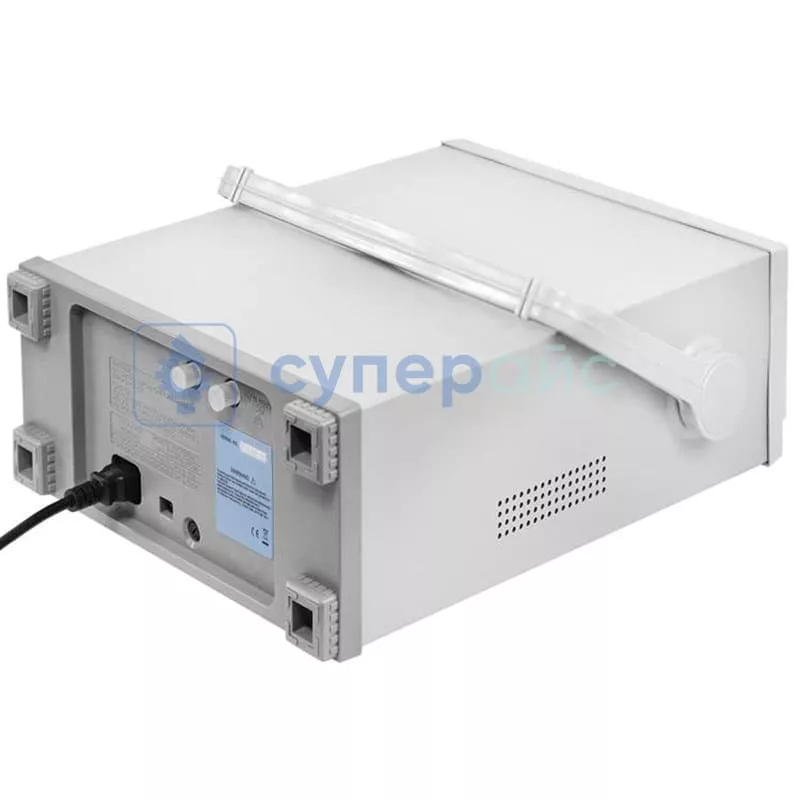

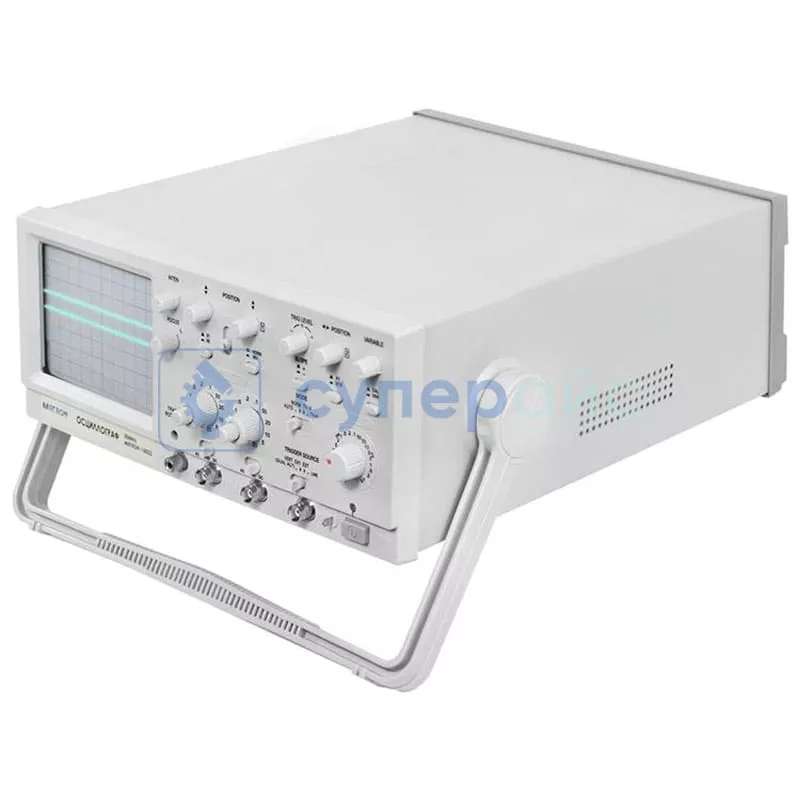

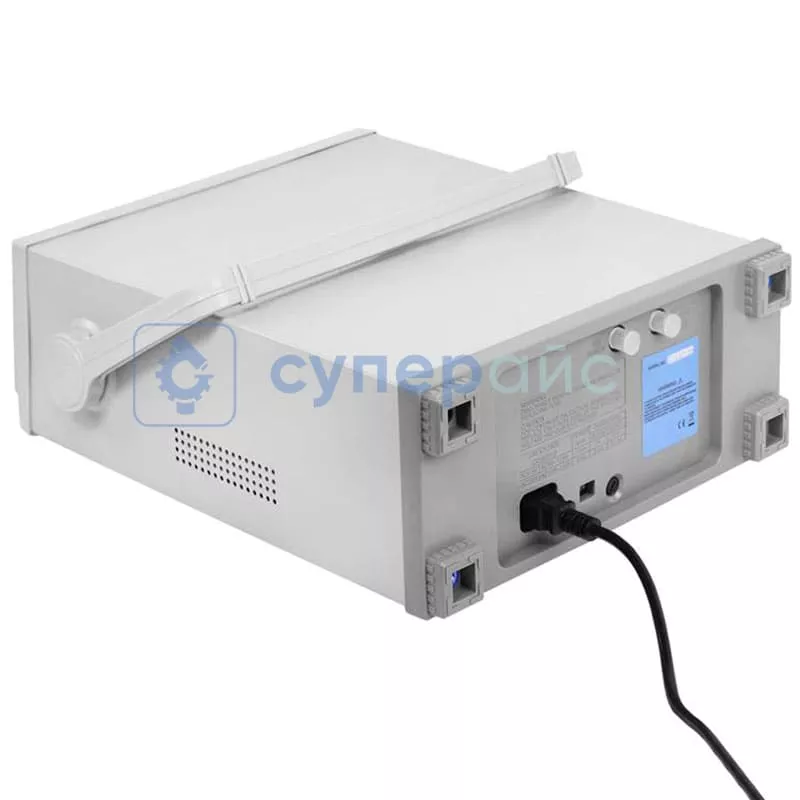

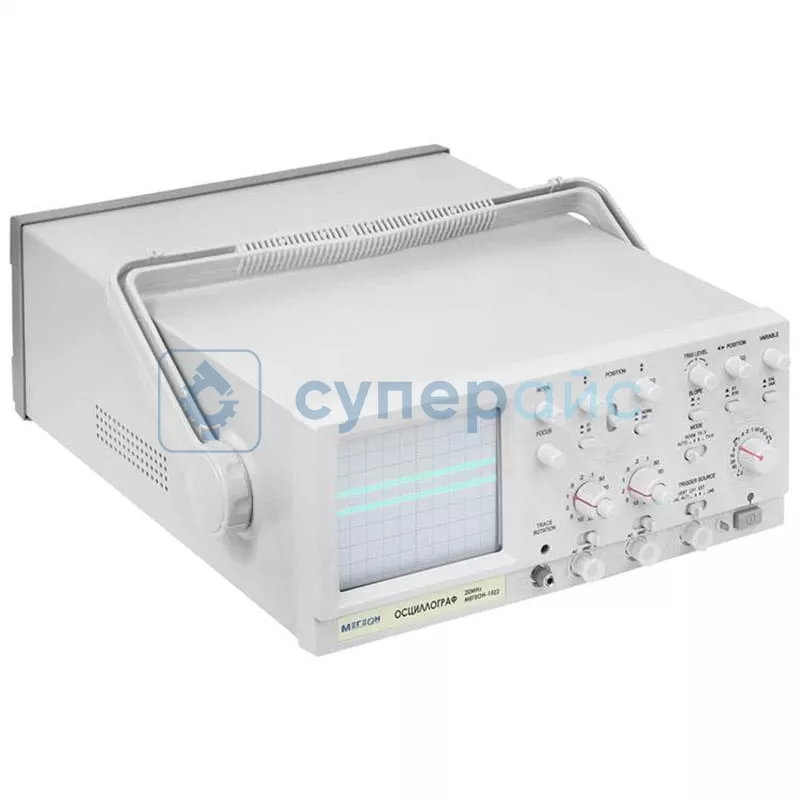

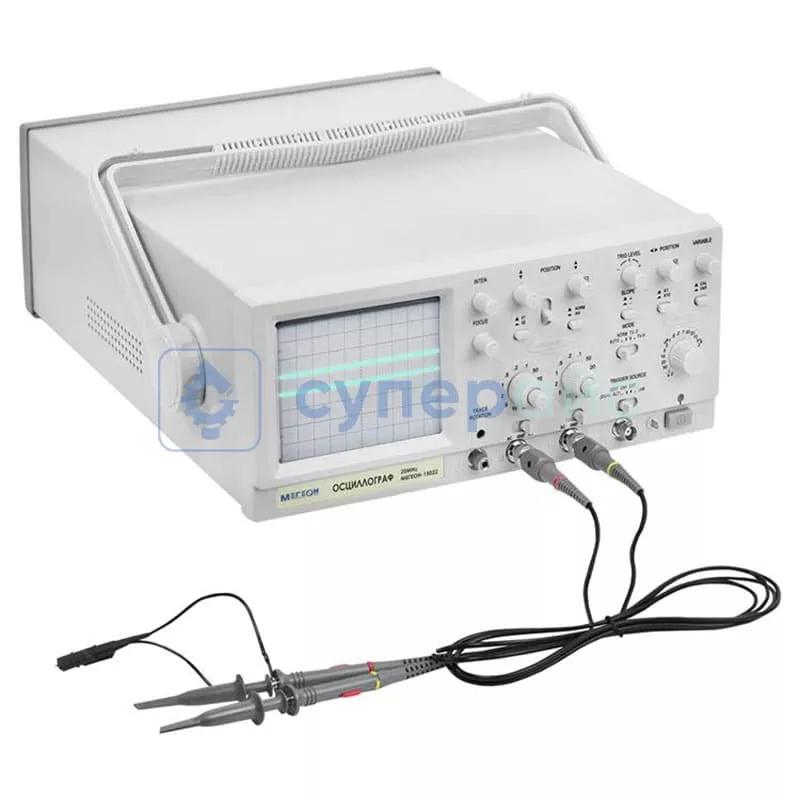

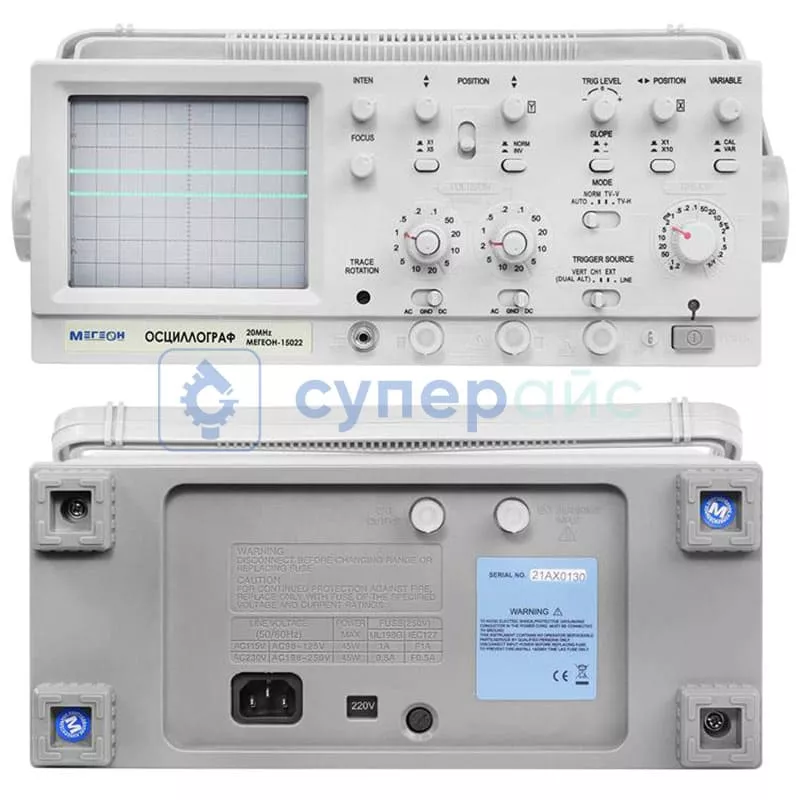

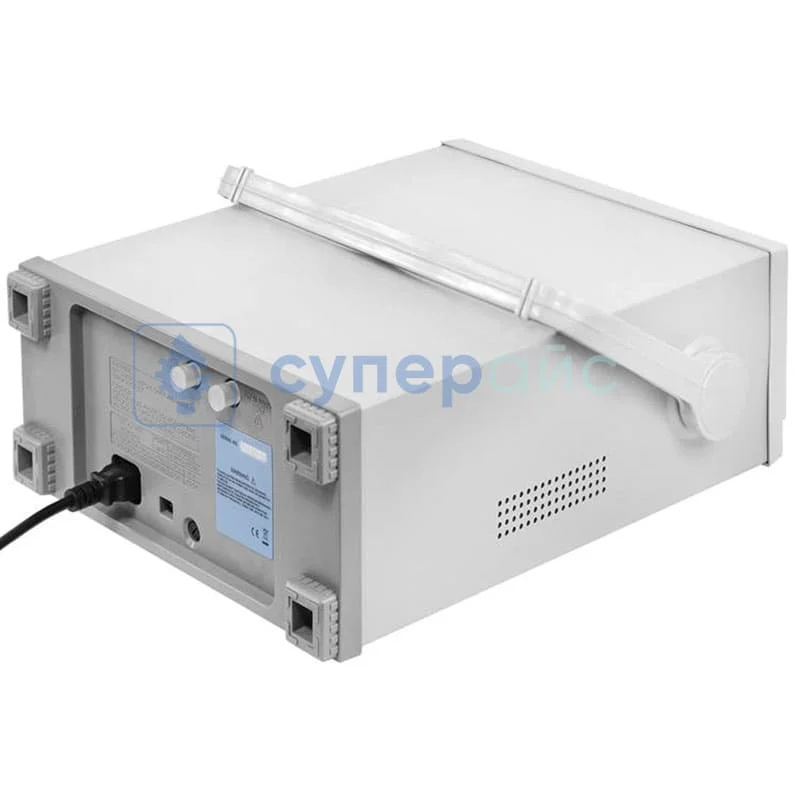

Двухканальный осциллограф МЕГЕОН 15022
Артикул (код товара): 27632
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
71 680 ₽
71 680 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Поставки товара прекращены
Артикул (код товара)
27632
Модель (серия)
15022
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики МЕГЕОН 15022
Общие данные
Артикул (код товара)
27632
Производитель (бренд)
Модель (серия)
15022
Страна производства
Россия
Гарантия, мес.
12
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Максимальное входное напряжение
400 В (DC + АС пик), АС: частотой не более 1 кГц
Время нарастания, нс
Входные параметры
Развязка входа
АС: закрытый вход
DC: открытый вход
GND: вход усилителя отключается от источника сигнала и заземляется
DC: открытый вход
GND: вход усилителя отключается от источника сигнала и заземляется
Входное сопротивление
1 МОм ± 2 %, 10 MОм ± 5 %,
Входная ёмкость
30 пФ ± 5 пФ, 16 пФ ± 2 пФ
Вертикальная система
Вертикальная чувствительность
5 мВ/дел - 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мВ/дел)
Система синхронизации
Чувствительность триггера по фронту
20 Гц - 2 МГц: 0.5 дел;
TRIG. ALT 2 дел;
ЕХТ:0.2 В 2 МГц - 20 МГц: 1.5 дел;
TRIG. ALT 3 дел;
ЕХТ: 0.8 В;
TV: импульсом синхронизации более чем 1 дел
TRIG. ALT 2 дел;
ЕХТ:0.2 В 2 МГц - 20 МГц: 1.5 дел;
TRIG. ALT 3 дел;
ЕХТ: 0.8 В;
TV: импульсом синхронизации более чем 1 дел
Горизонтальная система
Горизонтальная развёртка
0,2 мкс - 0,2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Режимы развёртки
СН1: только канал 1
СН2: только канал 2
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор
ADD: алгебраическое сложение каналов 1 и 2
ИНВЕРТИРОВАНИЕ - только в канале 2
СН2: только канал 2
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор
ADD: алгебраическое сложение каналов 1 и 2
ИНВЕРТИРОВАНИЕ - только в канале 2
Общие характеристики
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Рабочая температура
10 - 35 °С
Рабочая влажность
не более 85 %
Габариты и вес
Габариты прибора
350 х 140 х 430 мм
Габариты упаковки
480 х 410 х 250 мм
Вес нетто, кг
7,8
Вес брутто, кг
8,3

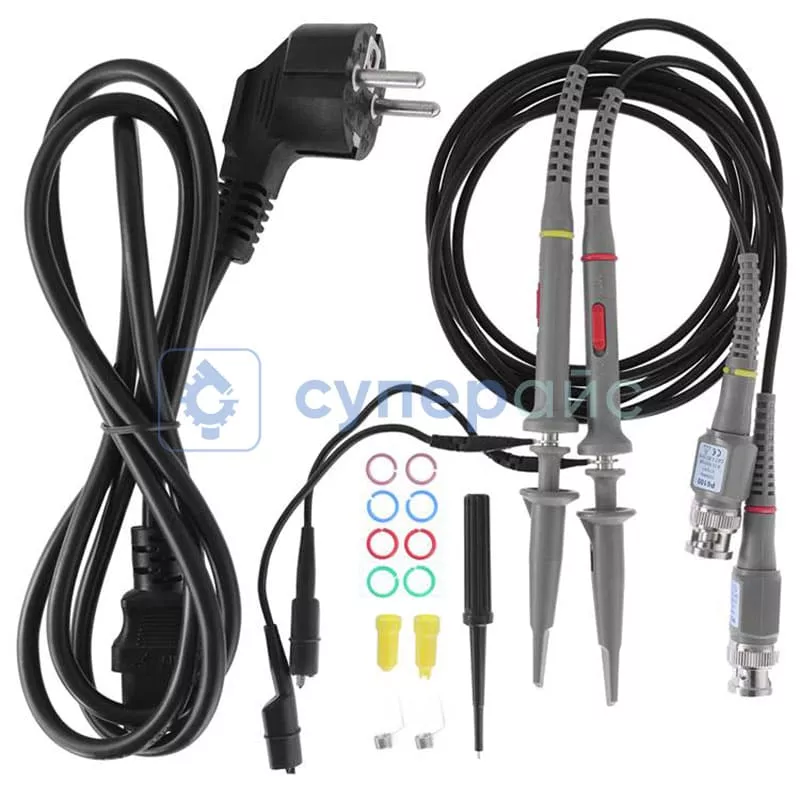

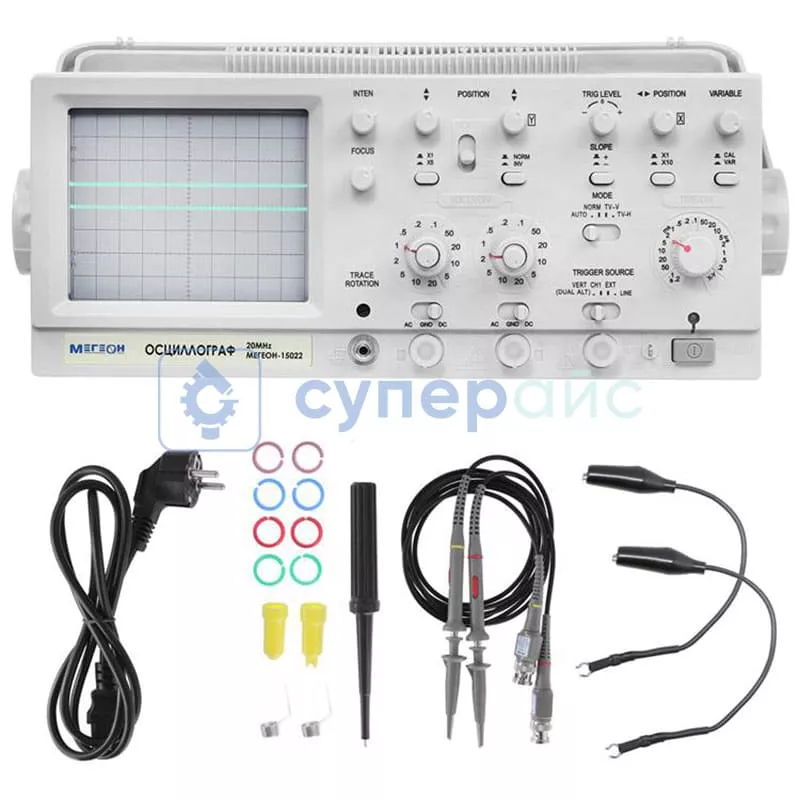

Комплектация
Комплектация
кабель питания – 1 шт
пробник-делитель (1:1/1:10) – 2 шт
руководство по эксплуатации – 1 шт
пробник-делитель (1:1/1:10) – 2 шт
руководство по эксплуатации – 1 шт
Описание МЕГЕОН 15022
Осциллограф МЕГЕОН 15022: Базовый инструмент для точных исследований
Ищете надежный инструмент для базовых измерений? Осциллограф мегеон 15022 – двухканальный аппарат с ЭЛТ-дисплеем, предлагающий стабильную работу при полосе пропускания 20 МГц и времени нарастания 17.5 нс. Этот универсальный осциллограф станет рабочей лошадкой для учебных аудиторий, сервисных мастерских и радиолюбительских лабораторий.
Рабочие характеристики:
- Два измерительных тракта: Гибкая чувствительность (5 мВ/дел – 20 В/дел, 12 ступеней) и входное сопротивление 1 МОм/10 МОм (переключатель 1:1/10:1). Канал 1 оснащен уникальным усилением х5 (до 1 мВ/дел).
- Интеллектуальная синхронизация: Широкий выбор источников (CH1, CH2, сумма, сеть, внешний) и режимов (Норм., Авто, TV-V, TV-H). Чувствительность триггера автоматически адаптируется под частоту сигнала.
- Гибкий анализ времени: Диапазон развертки от 0.2 мкс/дел до 2 сек/дел с плавной регулировкой и 10-кратным ускорением. Режим X-Y предлагает фазовый анализ (погрешность ≤3° до 50 кГц).
- Расширенный функционал: Синхронизация суммарным сигналом, вход Z-модуляции, калибратор 1 кГц/0.5В, выход сигнала CH1 (~20 мВ).
Функционал прибора ориентирован на решение практических задач: визуализацию сигналов (включая режимы сложения ADD и инверсии CH2), точные измерения параметров, анализ искажений. Яркий 6-дюймовый кинескоп (P31) с внутренней шкалой гарантирует четкость изображения даже на высоких скоростях. Возможность подключения внешних измерителей (частотомеров) расширяет диагностические возможности. Осциллограф рассчитан на интенсивную эксплуатацию (до 8 часов непрерывно).
Компактный корпус (350x140x430 мм) и комплектация (2 пробника 1:1/10:1, кабель, мануал) делают этот универсальный осциллограф готовым к работе "из коробки".
Документация и ПО МЕГЕОН 15022
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов МЕГЕОН 15022
Язык:
Русский
Размер и тип:
0,48 МБ,
PDF
