Цифровой генератор сигнала RIGOL DG992
176 600 ₽
176 600 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
21805
Модель (серия)
DG992
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG992
Общие данные
Артикул (код товара)
21805
Производитель (бренд)
Модель (серия)
DG992
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Категория по частотному диапазону
Кол-во каналов
Макс. частота
100 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
функциональный генератор сигналов произвольных форм
генератор импульсов
генератор шума
генератор логических последовательностей, генератор паттернов
генератор ШИМ сигналов
Точность, %
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
PSK (ФМн)
ШИМ
АМ
ФМ
ШИМ
АМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Меандр и прямоугольный сигналы
Импульсный сигнал
ШИМ
Шум
Перепады и импульсы
Логические последовательности
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
TTL
RS-232
TTL
Описание RIGOL DG992
ВНИМАНИЕ! Производство цифрового генератора сигнала RIGOL DG992 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор специальных сигналов Rigol DG2102
Технические характеристики RIGOL DG992
| Количество каналов | 2 |
| Выходная частота | 100 МГц |
| Частота дискретизации | 250 Мвыб/с |
| Форма волны | |
| Основные формы сигналов | синусоидальная, прямоугольная, линейно изменяющееся, импульсная, шумовая, постоянный ток, двухтональный |
| Расширенные формы сигналов | PRBS, RS232, последовательность |
| Встроенные сигналы произвольной формы | 160 типов сигналов, включая Sinc, экспоненциальный рост, экспоненциальный спад, ЭКГ, Гаусс, HaverSine, Лоренц и т. д. |
| Частотные характеристики | |
| Синус | от 1 мкГц до 100 МГц |
| Квадрат | от 1 мкГц до 25 МГц |
| Рампа | от 1 мкГц до 2 МГц |
| Пульс | от 1 мкГц до 25 МГц |
| Гармонический | от 1 мкГц до 25 МГц |
| ПРБС | от 2 кбит / с до 60 Мбит / с |
| Двухтональный | от 1 мкГц до 20 МГц |
| RS232 | диапазон скорости передачи данных: 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
| Последовательность | от 2 тыс. до 60 Мвыб / с |
| Шум (-3 дБ) | полоса пропускания 100 МГц |
| Произвольная форма сигнала | от 1 мкГц до 20 МГц |
| Разрешение | 1 мкГц |
| Точность | ± (1 ppm от заданного значения + 10 пГц), 18 до 28 ℃ |
| Чистота синусоидального спектра | |
| Гармонические искажения |
от постоянного тока до 10 МГц (включительно): <-55; дБн. От 10 МГц до 20 МГц (включительно): <-50 дБн; от 20 МГц до 40 МГц (включительно): <-40 дБн; 40 МГц: <-35 дБн |
| Полное гармоническое искажение | < 0,075% (от 10 Гц до 20 кГц) |
| Ложный (негармоничный) |
≤ 10 МГц: <- 60 дБн; > 10 МГц: <- 60 дБн + 6 дБ / октава |
| Фазовый шум | типичное значение (0 дБм, отстройка 10 кГц) 10 МГц: <-105 дБн / Гц |
| Характеристики сигнала | |
| Квадрат | |
| Время нарастания / падения | типичное (1 Вразмах, 1 кГц) ≤ 9 нс |
| Перерегулирование | типичное (100 кГц, 1 В (размах)) ≤ 5 % |
| Несимметрия | 1 % периода + 4 нс |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Стабильность амплитуды | ± 0,5 % / 5 ч |
| Рампа | |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 ВPP, 100 % симметрия) |
| Симметрия | от 0 до 100% |
| Пульс | |
| Пульс | от 16 нс до 1000 кс (ограничено текущей настройкой частоты) |
| Восходящий/нисходящий фронт | ≥ 8 нс (ограничено текущей настройкой частоты и шириной импульса) |
| Перерегулирование | типичное (1 Вразмах, 1 кГц) ≤ 5% |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); ≤ 5 МГц: 2 ppm периода + 200 пс; > 5 МГц: 200 пс |
| Последовательность сигналов произвольной формы | |
| Длина сигнала | 16 млн. баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
интерполяционный фильтр: от 10 выборок в секунду до 60 миллионов выборок в секунду; ступенчатый фильтр: от 2 тысяч выборок в секунду до 50 миллионов выборок в секунду; плавный фильтр: от 2 тыс. выборок в секунду до 50 млн выборок в секунду. |
| Минимальное время нарастания/падения |
интерполяционный фильтр: ≥ 8 нс. Ступенчатый; фильтр: 3,0 / частота дискретизации. Сглаживающий; фильтр: 1,0 / частота дискретизации |
| Джиттер (среднеквадратичное значение) |
типичный (1 Впп); интерполяционный фильтр: 200 пс; ступенчатый фильтр: < 5 пс; плавный фильтр: < 5 пс |
| Перерегулирование | типичный (1 Впп) ≤ 5 % |
| Гармонический выход | |
| Функция счетчика |
диапазон подсчета: 0 - 4294967295; метод измерения: метод связи по переменному току |
| Гармонический порядок | ≤8 |
| Гармонический тип | четная гармоника, нечетная гармоника, порядковая гармоника, пользовательская |
| Гармоническая амплитуда | можно установить амплитуду каждого порядка гармоники |
| Гармоническая фаза | можно установить фазу каждого порядка гармоник |
| Выходные характеристики | |
| Амплитуда (в 50 Ом) | |
| Диапазон |
≤10 МГц: от 1,0 мВ до 10 В (размах) ≤ 30 МГц; от 1,0 мВ (размах до 5,0 Вразмах) ≤ 60 МГц; от 1,0 мВ (размах до пика) до 2,5 В (размах); > 60 МГц: от 1,0 мВ (размах) до 1 В (размах) |
| Точность |
типичное (синусоидальный сигнал 1 кГц, смещение 0 В, >10 мВ размах; автоматический режим) ± (1 % от значения настройки) ± 5 мВ |
| Плоскостность |
nипичный (синусоидальный, 1В размах); ≤ 5 МГц: ± 0,1 дБ; ≤ 15 МГц: ± 0,2 дБ; ≤ 25 МГц: ± 0,3 дБ; ≤ 40 МГц: ± 0,5 дБ; > 40 МГц: ± 1 дБ |
| Единица | Vpp, Вrms, дБм |
| Разрешение | 0,1 мВ пик - пик или 4 цифры |
| Смещение (до 50 Ом) | |
| Диапазон (пик переменного + постоянного тока) | ±5 В пик переменного + постоянного тока |
| Точность | ± (1% от заданного значения + 5 мВ + 1 % от амплитуды) |
| Выходной сигнал | |
| Выходное сопротивление | 50 Ом (типичное) |
| Функции защиты | от короткого замыкания, автоматическое отключение выходного сигнала при возникновении перегрузки |
| Характеристики модуляции | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, ШИМ |
| Пакетные характеристики | |
| Форма сигнала несущей | синусоидальный, прямоугольный, линейно изменяющийся, импульсный, шумовой, произвольной формы, PRBS, RS232, последовательность (кроме постоянного тока, двухтонального сигнала и гармонического сигнала) |
| Несущая частота | от 2 МГц до 30 МГц |
| Количество импульсов | от 1 до 1 000 000 или бесконечно |
| Внутренний период | от 1 мкс до 500 с |
| Закрытый источник | внешний триггер |
| Источник | внутренний, внешний и ручной |
| Задержка триггера | от 0 нс до 100 с |
| Характеристики развертки | |
| Форма сигнала несущей | синус, квадрат, рампа, арб |
| Тип | линейный, логарифмический и пошаговый |
| Ориентация | вверх, вниз |
| Частота запуска / остановки | то же, что верхний / нижний предел соответствующей несущей частоты |
| Время развертки | от 1 мс до 500 с |
| Время удержания / возврата | от 0 мс до 500 с |
| Источник | внутренний, внешний и ручной |
| Маркер | задний фронт синхросигнала (программируется) |
| Частотомер | |
| Функция измерения | частота, период, ширина положительного/отрицательного импульса, рабочий цикл |
| Разрешение по частоте | 7 цифр / с (время шлюза = 1 с) |
| Диапазон частот | от 1 мкГц до 240 МГц |
| Измерение периода | от 4 нс до 1000 кс |
| Характеристики триггера | |
| Триггерный вход | |
| Уровень | TTL-совместимый |
| Склон | рост или падение (по выбору) |
| Ширина импульса | > 100 нс |
| Задержка |
развертка: < 100 нс (типично) пакетная; обработка: < 350 нс (типично) |
| Триггерный выход | |
| Уровень | TTL-совместимый |
| Ширина импульса | > 60 нс (типичное) |
| Максимальная частота | 1 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный TFT ЖК-экран, разрешение 480 х 272, 16 млн. цветов |
| Напряжение питания | 100 – 127 В (45 – 440 Гц) 100 – 240 В (45 – 65 Гц) |
| Потребляемая мощность | менее 30 Вт |
| Рабочая температура | 0 - 45 ℃ |
| Диапазон влажности |
ниже 30 ℃: ≤ 95 % относительной влажности; 30 ℃ до 40 ℃: ≤ 75 % относительной влажности; 40 ℃ до 50 ℃: ≤ 45 % относительной влажности; |
| IP-защита | IP2X |
| Размер изделия | 237,4 х 97 х 268 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 2,85 кг |
| Комплектация |
генератор сигнала RIGOL DG992 – 1 шт; кабель BNC - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |

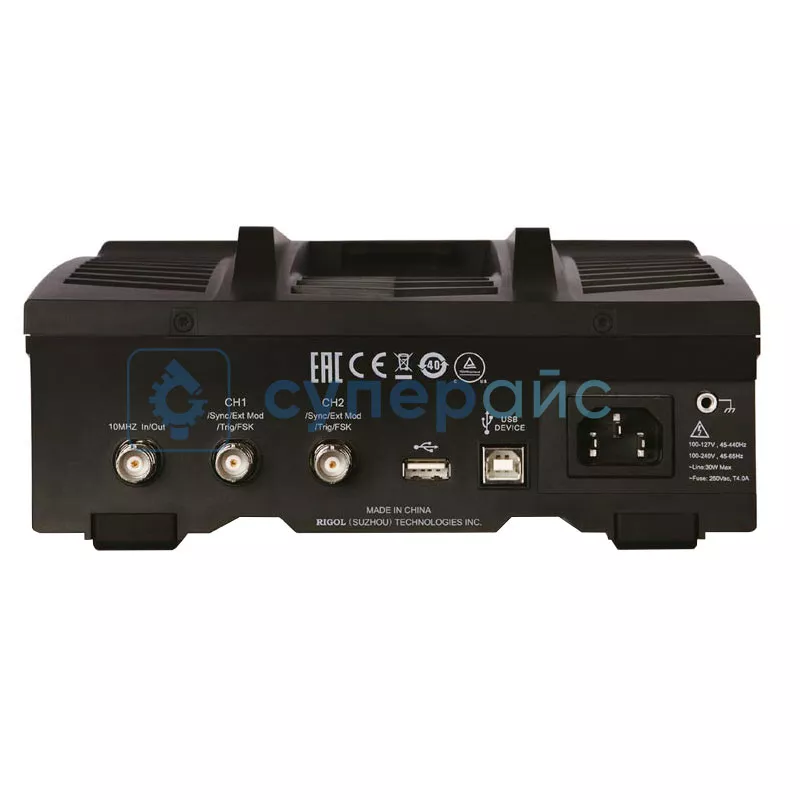

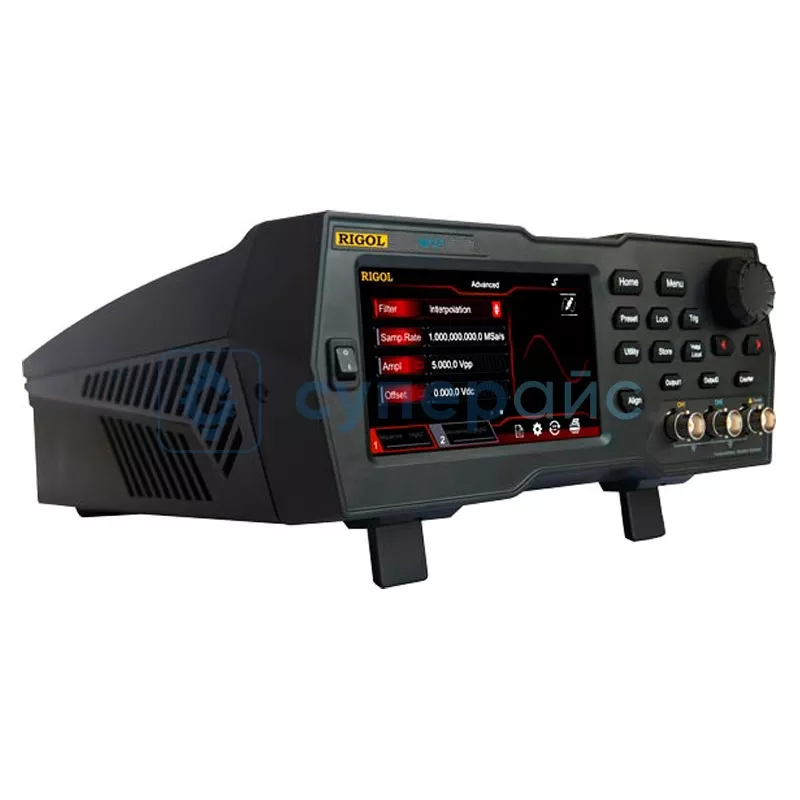

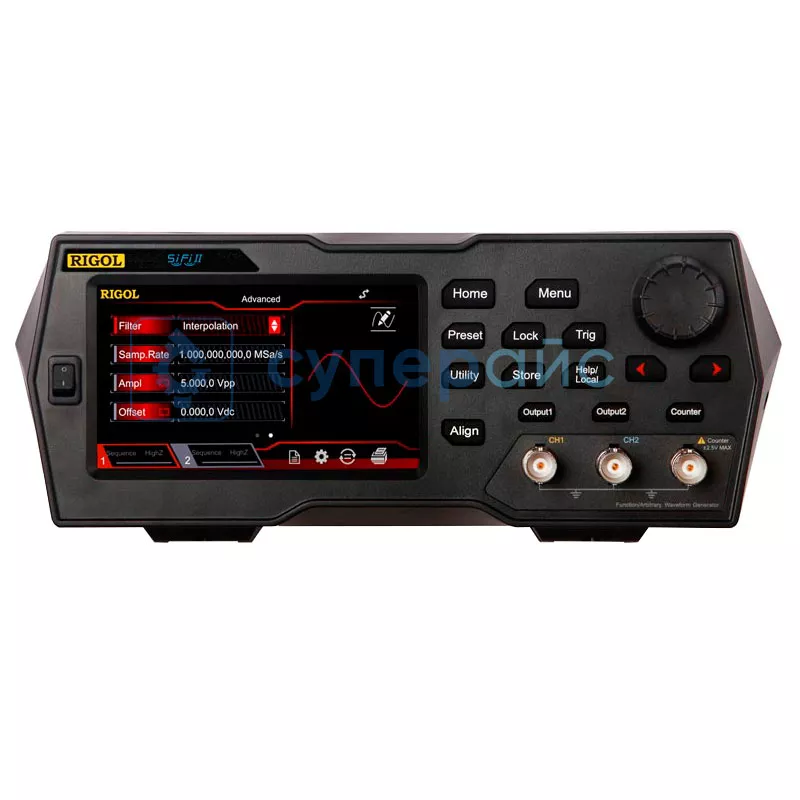

Генератор сигнала RIGOL DG992
RIGOL DG992 — это генератор сигнала настольный двухканального типа, предоставляющий огромную функциональность для разных задач в области электроники и измерений. Открывайте новые горизонты в тестировании и измерениях благодаря этому функциональному инструменту.
Профессиональная надёжность и лёгкое управление
Прибор гарантирует точную генерацию различных видов сигналов: от синусоидальных и прямоугольных до шумовых, с возможностью точной настройки амплитуды. С двумя каналами пользователю доступно выполнение сложных тестирований и измерений, что повышает продуктивность рабочего процесса. Дисплей с высоким разрешением даёт чёткое отображение параметров, предоставляя лёгкость в управлении устройством.
Преимущества модели:
- Два независимых канала для одновременной генерации. Возможность точной настройки амплитуды для соответствия требуемым параметрам.
- Интуитивно понятный сенсорный 4,3-дюймовый дисплей для наглядного отображения и управления параметрами.
- Компактные габариты предоставляют удобство размещения на рабочем столе. Сбалансированные характеристики развёртки гарантируют точность и стабильность измерений в большом диапазоне.
RIGOL DG992 — это надёжный инструмент для инженеров, лаборантов и технических специалистов, требующих высокоточной генерации. С его двухканальной функциональностью, поддержкой разнообразных видов сигналов и эргономичным управлением, он становится незаменимым помощником в исследовательской работе.
