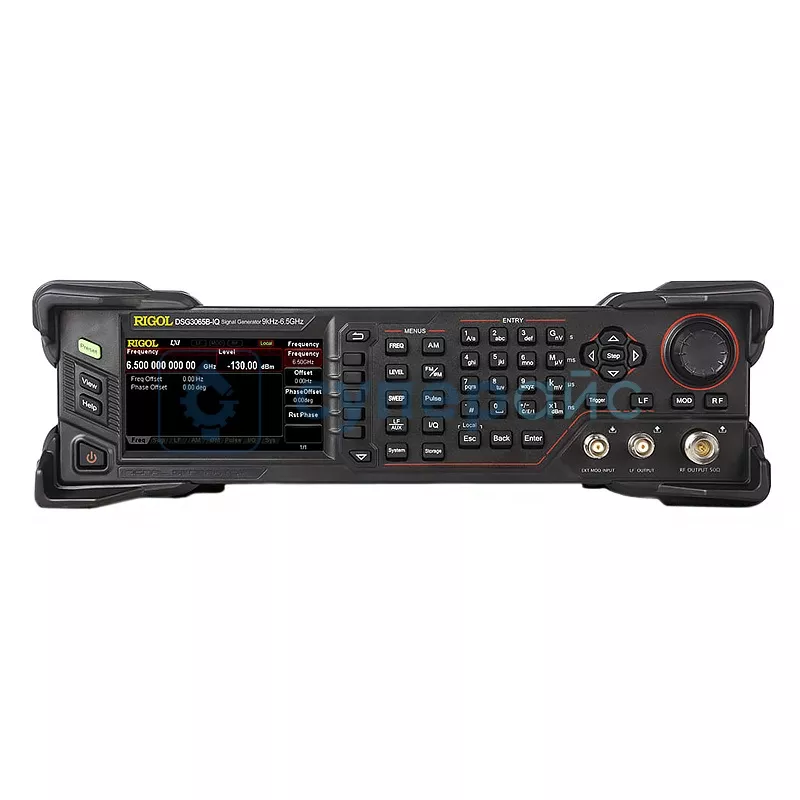

Генератор радиочастотных сигналов RIGOL DSG3065B-IQ
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
1 712 799 ₽
1 712 799 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 9500₽
?
Поверка средств измерений - 9500₽
Артикул (код товара)
24361
Модель (серия)
DSG3065B-IQ
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DSG3065B-IQ
Артикул (код товара)
24361
Модель (серия)
DSG3065B-IQ
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Категория по частотному диапазону
Кол-во каналов
Макс. частота
6,5 ГГц
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
8,03
Сложность
2
Амплитуда, Vp-p
Виды модуляции
АМ
ФМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Вес нетто, кг
Показать больше
Показать меньше
Описание RIGOL DSG3065B-IQ
Технические характеристики RIGOL DSG3065B-IQ
| Выходные каналы | 1 |
| Диапазон частот | от 9 кГц до 6,5 ГГц (IQ: от 50 МГц до 6,5 ГГц) |
| Разрешение по частоте | 0,01 Гц |
| Диапазон частот |
группа: 1, частота f < 227,5 МГц, коэффициент - 0,25; группа: 2, частота 227,5 МГц ≤ f < 455 МГц, коэффициент - 0,125; группа: 3, частота 455 МГц ≤ f < 910 МГц, коэффициент - 0,25; группа: 4, частота 910 МГц ≤ f < 1820 МГц, коэффициент - 0,5; группа: 5, частота 1820 МГц ≤ f ≤ 3600 МГц, коэффициент - 1; группа: 6, частота 3600 МГц < f ≤ 6500 МГц, коэффициент - 2; группа: 7, частота6500 МГц < f ≤ 13600 МГц, коэффициент - 4 |
| Внутренняя опорная частота | |
| Опорная частота | 10 МГц |
| Первоначальная калибровка, точность | ≤ 0,1 частей на миллион |
| Диапазон температур | от 0 ℃ до 50 ℃, при температуре 25 ℃, < 1 частей на миллион |
| Скорость старения | < 1 ppm / год |
| Внутренний выходной сигнал опорной частоты |
частота: 10 МГц уровень: от +5 дБм до +10 дБм |
| Внешний вход опорной частоты |
частота: 10 МГц уровень: от 0 дБм до +10 дБм максимальное отклонение: ± 5 частей на миллион |
| Развертка частоты | |
| Тип развертки |
пошаговая развертка (с равными или логарифмическими шагами частоты) развертка по списку (список с произвольными шагами частоты) |
| Режим развертки | одиночный, непрерывный |
| Диапазон развертки | полный частотный диапазон |
| Форма развертки | треугольник, рампа |
| Изменение шага | линейный или логарифмический |
| Шаг развертки | от 2 до 65535 |
| Развертка списка | от 1 до 6001 |
| Произвольная форма сигнала | от 1 мкГц до 10 МГц |
| Время задержки | от 20 мс до 100 с |
| Режим триггера | автоматический, ключевой, внешний, шина (USB и LAN) |
| Спектральная чистота | |
| Гармонический |
2 МГц < f ≤ 6,5 ГГц, уровень ≤ +13 дБм: < -30 дБн 6,5 ГГц < f ≤ 12 ГГц, уровень ≤ +10 дБм: < -30 дБн 12 ГГц < f ≤ 13,6 ГГц, уровень ≤ 2 дБм: < -30 дБн |
| Субгармоника | 3,6 ГГц < f ≤ 13,6 ГГц: < -60 дБн, < -70 дБн (тип.) |
| Ложный (негармоничный) |
100 кГц ≤ f ≤ 1,5 ГГц: < -60 дБн, < -70 дБн (тип.); 1,5 ГГц < f ≤ 3,6 ГГц: < -54 дБн, < -64 дБн (тип.); 3,6 ГГц < f ≤ 6,5 ГГц: < -48 дБн, < -58 дБн (тип.); 6,5 ГГц < f ≤ 13,6 ГГц: < -42 дБн, < -52 дБн (тип.) |
| Однополосный фазовый шум |
f = 1 ГГц: < -110 дБн/Гц, < -116 дБн/Гц (тип.); f = 6,5 ГГц: < -98 дБн/Гц, < -102 дБн/Гц (тип.); f = 13,6 ГГц: < -92 дБн/Гц, < -96 дБн/Гц (тип.) |
| Остаточная FM |
от 0,3 кГц до 3 кГц: < 10 Гц, среднеквадратичное значение, < 5 Гц, среднеквадратичное значение (тип.); от 0,03 кГц до 20 кГц: < 50 Гц, среднеквадратичное значение, < 10 Гц, среднеквадратичное значение (тип.) |
| Амплитуда | |
| Максимальный выходной уровень |
9 кГц ≤ f < 100 кГц, настройка + 5 дБм; 100 кГц ≤ f ≤ 1 МГц, уровень + 10 дБм, настройка + 15 дБм; 1 МГц < f ≤ 200 МГц, уровень + 13 дБм, настройка + 20 дБм; 200 МГц < f ≤ 3,6 ГГц, уровень + 13 дБм, настройка + 27 дБм; 3,6 ГГц < f ≤ 6,5 ГГц, уровень + 13 дБм, настройка + 20 дБм; 6,5 ГГц < f ≤ 12 ГГц, уровень + 10 дБм, настройка + 15 дБм; 12 ГГц < f ≤ 13,6 ГГц, уровень + 2 дБм, настройка + 10 дБм |
| Настройка разрешения | 0,01 дБ |
| КСВН | |
| 1 МГц ≤ f ≤ 13,6 ГГц | < 1,8 (тип.) |
| Максимальная обратная мощность | |
| Макс. напряжение постоянного тока | 50 В |
| 1 МГц < f ≤ 13,6 ГГц | 1 Вт |
| Внутренний генератор модуляции (LF) | |
| Форма волны | синус, квадрат |
| Синус | от постоянного тока до 200 кГц |
| Квадрат | от постоянного тока до 20 кГц |
| Разрешение | 0,01 Гц |
| Диапазон напряжения |
переменного тока: от 0 до 3 В постоянного тока: - от 3 В до 3 В |
| Разрешение по напряжению | 2 мВ |
| Модуляция | |
| Типы модуляции | AM, FM, ØM, Pulse mod., I/Q mod |
| Амплитудная модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Глубина модуляции | от 0 % до 100 % |
| Разрешение | 0,1% |
| Установка неопределенности | fмод = 1 кГц: значение настройки × 4% + 1% |
| Искажение | fmod = 1 кГц, m < 30%, уровень = 0 дБм: < 3% (тип.) |
| Модуляция, частотная характеристика | м < 80 %, постоянный ток/от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Модуляция частоты | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Макс. отклонение | N × 1 МГц (ном.) |
| Разрешение | < 0,1 % отклонения или 1 Гц, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 2% + 20 Гц |
| Искажение | fмод = 1 кГц, девиация = N × 50 кГц: < 2% (тип.) |
| Фазовая модуляция | |
| Несущая частота | ≤ 3,6 ГГц |
| Источник модуляции | внутренний, внешний |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| Макс. отклонение | Н × 5 рад (ном.) |
| Разрешение | < 0,1% отклонения или 0,01 рад, в зависимости от того, что больше (номинальное) |
| Установка неопределенности | fмод = 1 кГц, внутренняя модуляция: < значение настройки × 1 % + 0,1 Гц |
| Искажение | fмод = 1 кГц, отклонение = N × 5 рад: < 1% (тип.) |
| Модуляция, частотная характеристика | постоянный ток / от 10 Гц до 100 кГц: < 3 дБ (ном.) |
| I/Q-модуляция | |
| Несущая частота | 50 МГц ≤ f ≤ 6,5 ГГц |
| Источник модуляции | внешний, внутренний |
| Пропускная способность (RF) |
внешняя модуляция: Baseband (I or Q): ≤ 60 MHz (ном.); RF (I + Q): ≤ 120 MHz (ном.); внутренняя модуляция: Baseband (I or Q): ≤ 30 MHz (ном.); RF (I + Q): ≤ 60 MHz (ном.); |
| Подавление несущей частоты | 50 МГц ≤ f ≤ 6 ГГц: ≥ 40 дБн (тип.) |
| Подавление боковой полосы изображения | 50 МГц ≤ f ≤ 6 ГГц: ≥ 40 дБн (тип.) |
| Внешний вход I/Q | КСВН: < 1,5 |
| Внутренняя модуляция | |
| ЭВМ |
16 QAM, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.); QPSK, корневой косинусный фильтр (α = 0,22), 4 MSps, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) |
| Внешняя модуляция | |
| ЭВМ / ACPR | CDMA2000/1xEV-D0, 1,2288 МГц, частота: 800–900 МГц,1800–1900 МГц, выходной уровень ≤ +4 дБм: ≤ 2% СКЗ (тип.) / ≥ 70 дБ |
| Генератор основной полосы I/Q | |
| Выходное сопротивление | 50 Ом (ном.) |
| Выходное напряжение |
диапазон настройки: 0,02 В до 1,5 В; разрешение: 1 мВ |
| Частотная характеристика |
опорный сигнал: 1 МГц: ≤ 10 МГц, < 0,5 дБ (ном.); опорный сигнал: 1 МГц: ≤ 30 МГц, < 1 дБ (ном.) |
| I/Q дисбаланс | амплитуда: ≤ 10 МГц / ≤ 30 МГц: < 0,1 дБ (ном.) / < 0,2 дБ (ном.) нелинейная фаза: ≤ 10 МГц / ≤ 30 МГц: 200 пс (ном.) / 500 пс (ном.) |
| SFDR | синус: ≤ 30 МГц, > 50 дБ (ном.) |
| Частота дискретизации |
диапазон настройки: от 1 кГц до 50 МГц; разрешение: 0,01 Гц |
| Общие характеристики | |
| Дисплей | 4,3” сенсорный экран TFT ЖК-экран, 480 х 272 |
| Внутренняя память (встроенная) | 96 Мб |
| Входное напряжение |
100 - 120 В: 45 - 440 Гц; 100 - 240 В: 45 - 65 Гц |
| Потребляемая мощность | 70 - 100 Вт |
| Рабочая температура | от 0 °C до +50 °C |
| Температура хранения | от -20 °C до +70 °C |
| Габариты | 364 х 112 х 420 мм |
| Вес | 8,03 кг |
| Комплектация | генератор сигналов RIGOL DSG3065B-IQ - 1 шт |
|
силовой кабель - 1 шт руководство пользователя - 1 шт |
|
Документация и ПО RIGOL DSG3065B-IQ
Название
Язык
Версия
Размер и тип
Руководство по использованию генераторов сигнала RIGOL DSG3000B
Язык:
Английский
Размер и тип:
1,19 Мб,
pdf
