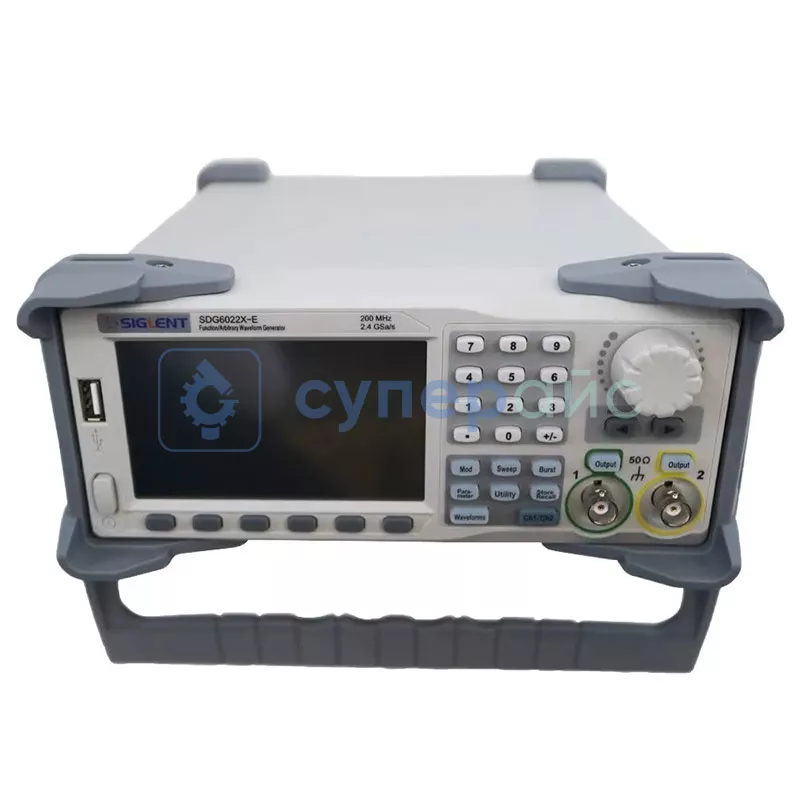

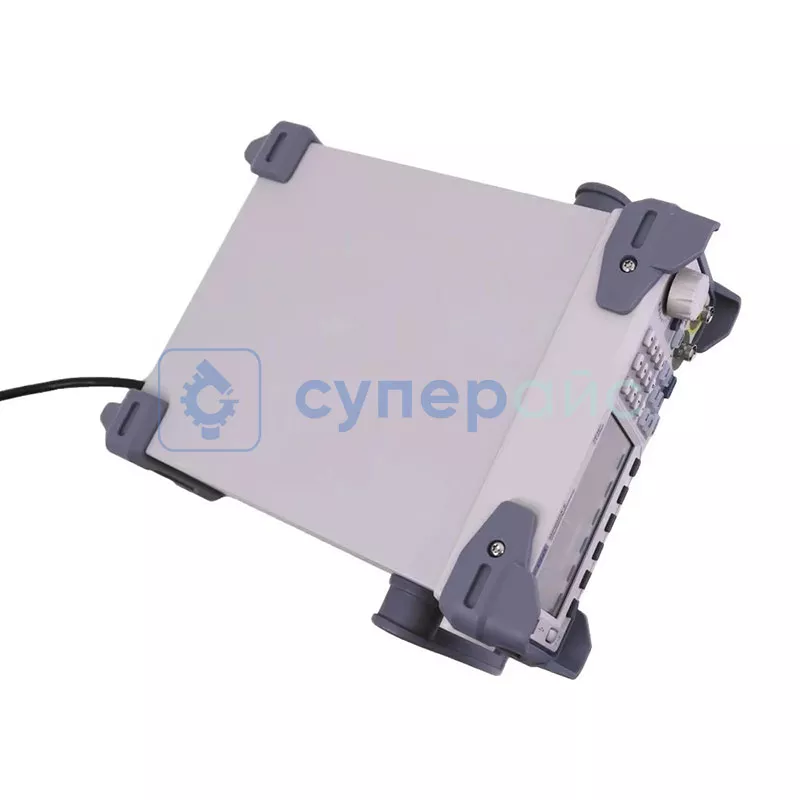

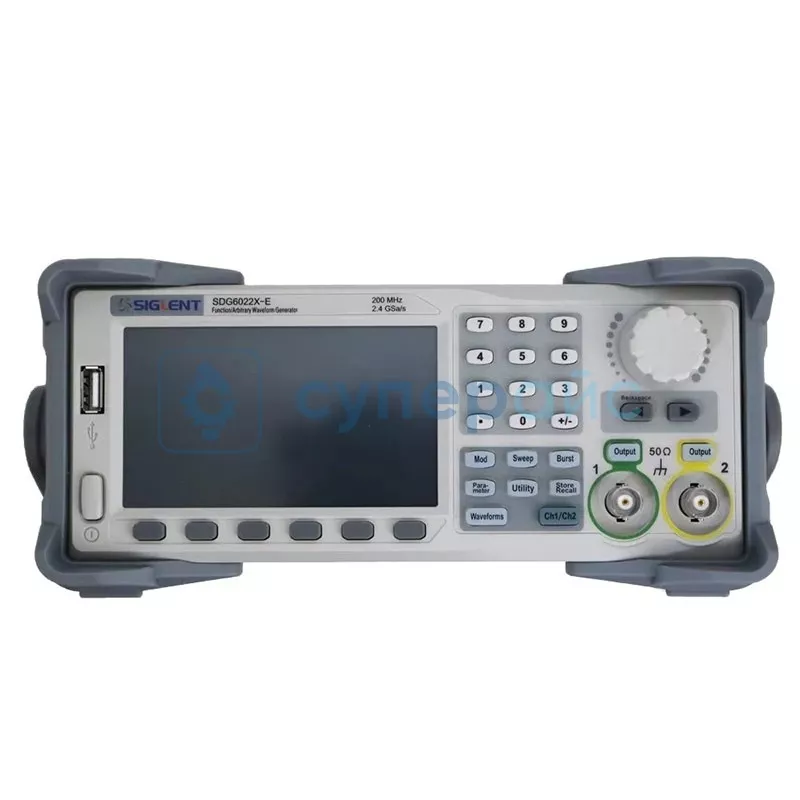

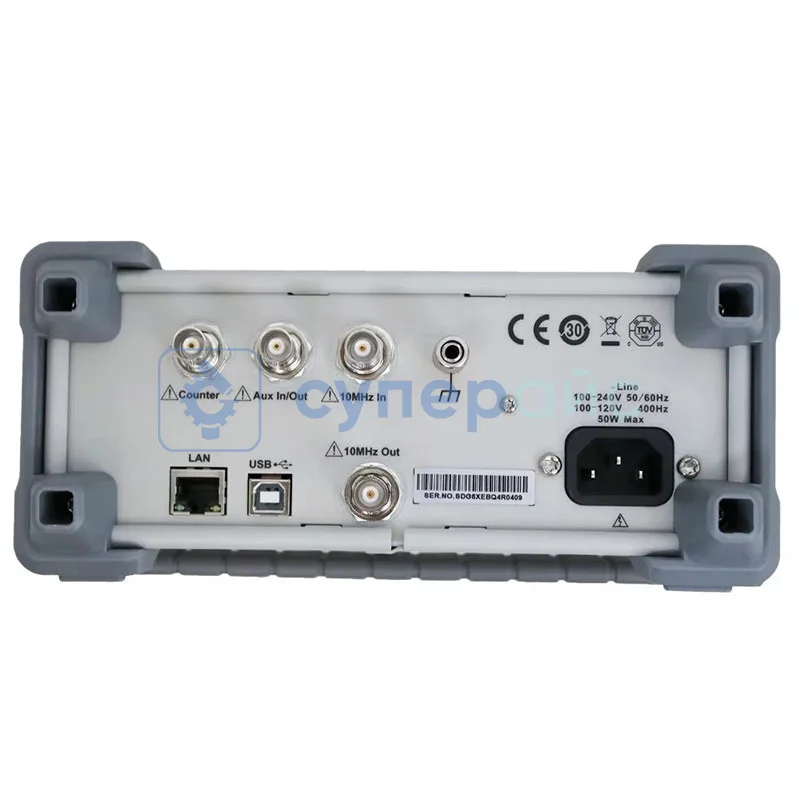

Генератор сигналов произвольной формы Siglent SDG6012X-E
351 619 ₽
351 619 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
27711
Модель (серия)
SDG6012X-E
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG6012X-E
Общие данные
Артикул (код товара)
27711
Производитель (бренд)
Модель (серия)
SDG6012X-E
Страна производства
Гарантия, мес.
12
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Категория по частотному диапазону
Кол-во каналов
Макс. частота
160 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Частота дискретизации на канал, МВыб/с
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Формы сигналов и функции генерации
Виды модуляции
АМн
PSK (ФМн)
АМ
ФМ
PSK (ФМн)
АМ
ФМ
Генератор качающейся частоты (ГКЧ)
Линейная развертка
Логарифмическая развертка
Логарифмическая развертка
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Описание Siglent SDG6012X-E
Технические характеристики Siglent SDG6012X-E
| Количество каналов | 2 |
| Частотный выход | 160 МГц |
| Частота дискретизации | 2,4 Гвыб / с (2-кратная интерполяция) |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, FM, PM, FSK, ASK, PSK, DSB-AM, ШИМ |
| Функция развертки и пакетной передачи | есть |
| Функция выхода гармоник | есть |
| Функция объединения двухканальных сигналов | есть |
| Возможности межканального соединения, копирования и отслеживания | есть |
| 196 встроенных произвольных волн | есть |
| Функция аппаратного счетчика частоты | есть |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность |
-1 - +1 ppm -2 - +2 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 160 МГц |
| Гармонические искажения |
0 - 1 МГц: -65 дБ; 1 МГц - 60 МГц: -60 дБ; 60 МГц - 100 МГц: -50 дБ; 100 МГц - 200 МГц: -40 дБ; 200 МГц - 300 МГц: -30 дБ; > 300 МГц: -28 дБ |
| Полное гармоническое искажение | 0 дБм, 10 Гц - 20 кГц: 0,075 % |
| Ложный сигнал |
≤ 350 МГц -60 дБ; > 350 МГц -55 дБ |
| Пульс | |
| Частота | 1 мкГц - 60 МГц |
| Ширина импульса | 3,3 нс |
| Разрешение по ширине импульса | 100 пс |
| Время подъема / падения | 2 н |
| Разрешение времени нарастания / падения | 100 пс |
| Точность длительность импульса | ± (0,01 % + 0,3 нс) |
| Рабочий цикл | 0,001 - 99 % |
| Разрешение рабочего цикла | 100 пс |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Прямоугольная волна | |
| Полоса пропускания | 60 МГц |
| Время подъема / падения | 2,6 нс |
| Рабочий цикл | 10 - 90 % |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Треугольная волна | |
| Частота | 1 мкГц - 5 МГц |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0 % до 100 % |
| Шум | |
| Полоса пропускания | 160 МГц |
| Произвольная волна | |
| Частота | 1 мкГц - 50 МГц |
| Длина сигнала | 8 миллионов баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
300 МВыб/с (TrueArb) 1,2 ГВыб/с (DDS) |
| Джиттер (среднеквадратичное значение) | 100 пс |
| DC | |
| Диапазон | -10 - 10 В |
| Точность | ± (1 % + 2 мВ) |
| Выход | |
| Точность | ± (1 % + 1 мВ размах) |
| Неравномерность амплитуды | + 0,3 дБ |
| Внутреннее сопротивление | 50,5 Ом |
| Выходной ток | 200 мА |
| Перекрестные помехи между каналами | - 60 дБн |
| Защита | ограничение тока, от перенапряжения |
| Модуляция | |
| Тип оператора связи | синус, квадрат, рампа, арб |
| Источник модуляции | внутренний / внешний |
| Тип волны модуляции | синус, квадрат, рампа, шум, арб |
| Глубина модуляции | 0 - 120 % |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | 0° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная / отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот |
100 мГц - 400 МГц 10 МГц - 400 МГц |
| Входная амплитуда |
100 мВ: ± 2,5 В 200 мВ: ± 2,5 В 500 мВ: ± 2,5 В 100 мВ: 5 Впп 200 мВ: 5 Впп 500 мВ: 5 Впп |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика |
1,35 мкс (sweep) 1,4 мкс (burst) |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 26,7 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный (480 x 272 пикселей) дисплей |
| Питание |
100 ‒ 240 В (± 10 %), 50 / 60 Гц 100 ‒ 120 В (± 10 %), 400 Гц |
| Потребляемая мощность | 32,5 - 50 Вт |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40 °C, влажность до 90 % |
| Температура хранения | -20 - 60 °C, влажность до 95 % |
| Габариты | 260,3 х 107,2 х 295,7 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 4,6 кг |
| Комплектация |
генератор сигнала Siglent SDG6012X-E - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; коаксиальный кабель BNC - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SDG6012X-E
Название
Язык
Версия
Размер и тип
Руководство пользователя генератора сигналов SIglent серии SDG6000X-E
Язык:
Китайский
Размер и тип:
2,32 МБ,
PDF
