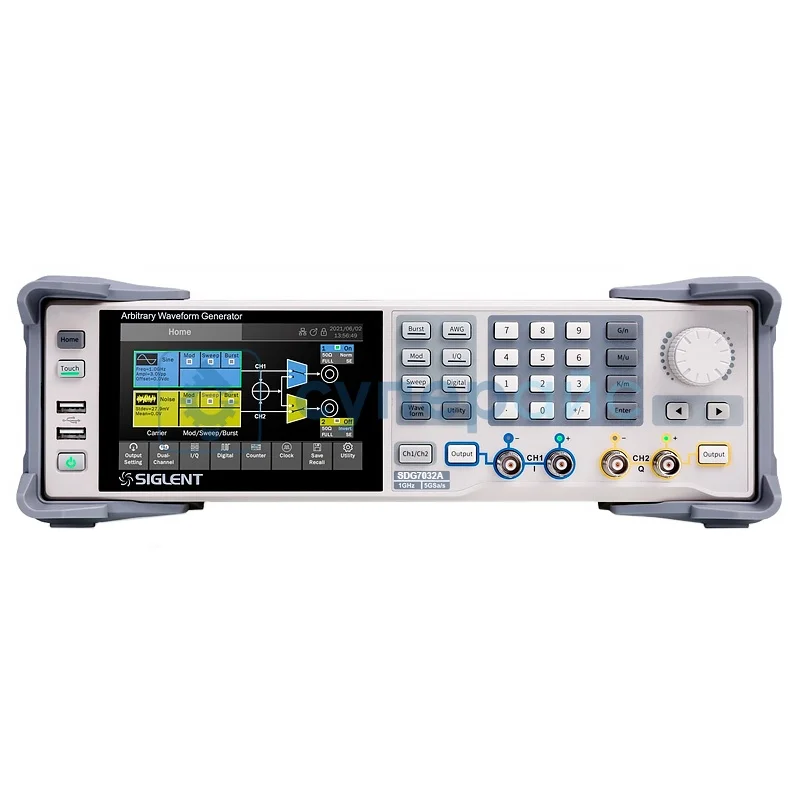

Генератор сигналов цифровой Siglent SDG7032A
2 358 170 ₽
2 358 170 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27322
Модель (серия)
SDG7032A
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG7032A
Артикул (код товара)
27322
Модель (серия)
SDG7032A
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
350 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
5
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание Siglent SDG7032A
Технические характеристики Siglent SDG7032A
| Количество каналов | 2 |
| Частотный выход | 350 МГц |
| Частота дискретизации | 5 ГВыб / с |
| Вертикальное разрешение | 14 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность |
-1 - +1 ppm -2 - +2 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 350 МГц |
| Гармонические искажения |
≤ 500 МГц: -55 дБ; > 500 МГц: -40 дБ |
| Ложный сигнал | -65 дБ |
| Квадрат | |
| Частота | 1 мкГц - 100 МГц |
| Время нарастания / падения | 1 нс, 10 - 90%, 1 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 10 - 20 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 100 МГц |
| Ширина импульса | 1 нс |
| Точность длительность импульса | ±(0,01% + 0,3 нс) |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | 1 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 10 - 20 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 350 МГц |
| Рампа | |
| Частота | 1 мкГц - 10 МГц |
| Линейность | ≤ 1,5% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота дискретизации | 0,01 МВыб/с - 2,5 ГВыб/с |
| Длина сигнала | 512 миллионов баллов |
| Вертикальное разрешение | 14 бит |
| Джиттер (среднеквадратичное значение) | 50 пс |
| DC | |
| Диапазон | -6 - 6 В |
| Точность | ±(1% + 2 мВ) |
| PRBS | |
| Скорость передачи битов | 2 мкbps - 200 Мbps (бит в секунду) |
| Время ведущего / заднего фронта | 0,5 нс - 1 мкс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 2 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 2 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 2 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 2 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 2 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 1000 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 900000 с |
| Старт/конец фазы | 0° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная/отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, FREJ |
| Диапазон частот |
100 мГц - 400 МГц 1 Гц - 400 МГц |
| Входная амплитуда |
100 мВ - 2,5 В 200 мВ - 2,5 В 500 мВ - 5 В 100 мВ - 5 В 200 мВ - 5 В 500 мВ - 5 В |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика |
1,35 мкс (sweep) 1,4 мкс (burst) |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 26,7 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 4,4 кг |
| Комплектация |
генератор сигнала Siglent SDG7032A - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; беспроводная мышка - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Генератор сигналов Siglent SDG7032A
Генератор СВЧ сигналов Siglent SDG7032A предлагает профессиональное решение для создания высокоточных сигналов. Благодаря частотному выходу до 350 МГц и вертикальному разрешению 14 бит, устройство обеспечивает стабильность и точность, необходимые для сложных задач. Сенсорный 5-дюймовый дисплей с разрешением 800 x 480 пикселей делает управление удобным и интуитивным, предоставляя быстрый доступ к параметрам и настройкам.
Этот двухканальный генератор сигналов поддерживает широкий спектр режимов, включая AM, FM, PM и PWM, а также работу с произвольными формами сигналов. Частота дискретизации до 5 Гвыб/с позволяет создавать высококачественные сигналы, а минимальные искажения гарантируют надёжные результаты. Интерфейсы USB и LAN упрощают подключение к другим устройствам и интеграцию в автоматизированные системы.
Siglent SDG7032A разработан с акцентом на универсальность. Режимы sweep и burst расширяют возможности работы, а поддержка модуляций даёт пользователю гибкость в настройках. Компактный корпус, габариты 260 × 107 × 295 мм и вес 4,4 кг делают генератор комфортным для размещения в лаборатории или на рабочем месте. В комплекте поставляются USB и BNC кабели, беспроводная мышь, кабель питания и руководство пользователя. Этот генератор СВЧ сигналов станет отличным выбором для инженеров, исследователей и специалистов, ценящих точность и надёжность.
Документация и ПО Siglent SDG7032A
Название
Язык
Версия
Размер и тип
Программное обеспечение для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
1.1.0.23R11
Размер и тип:
19,2 МБ,
ZIP
ZIP
Руководство по программированию для генераторов сигналов Siglent серии SDG
Язык:
Английский
Версия:
PG02_E05C
Размер и тип:
1.66 МБ,
PDF
Руководство пользователя для генераторов сигналов Siglent серии SDG7000A
Язык:
Английский
Версия:
EN01E
Размер и тип:
3.63 МБ,
PDF
Показать больше
Показать меньше
Отзывы Siglent SDG7032A
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8052
Модель (серия):
FY6900-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3969
Модель (серия):
LA104
Производитель:
Miniware
Страна производства:
Гарантия, мес.:
12
Полоса пропускания, МГц:
100
Кол-во цифровых каналов:
4
Вход. напряжение (макс), В:
5
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
10
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8398
Модель (серия):
SGP1002S
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Диагональ встр. дисплея (размер), дюйм:
1,44
Амплитуда, Vp-p:
< 5
Вес нетто, кг:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21811
Модель (серия):
DG5072
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Вертикальное разреш. (по амплитуде):
14 бит
Точность, %:
0.0001
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9051
Модель (серия):
DG4062
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Глубина памяти на канал:
16 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3132
Модель (серия):
TAG-101
Производитель:
Longwei
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор НЧ-сигналов (низкочастотный, диапазон частот до 2 МГц)
Кол-во каналов:
1
Точность, %:
5
Диагональ встр. дисплея (размер), дюйм:
Нет
Амплитуда, Vp-p:
< 10
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
398
Модель (серия):
MHS-5225A
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
200
Глубина памяти на канал:
2,048 Кб
Вертикальное разреш. (по амплитуде):
12 бит
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27322

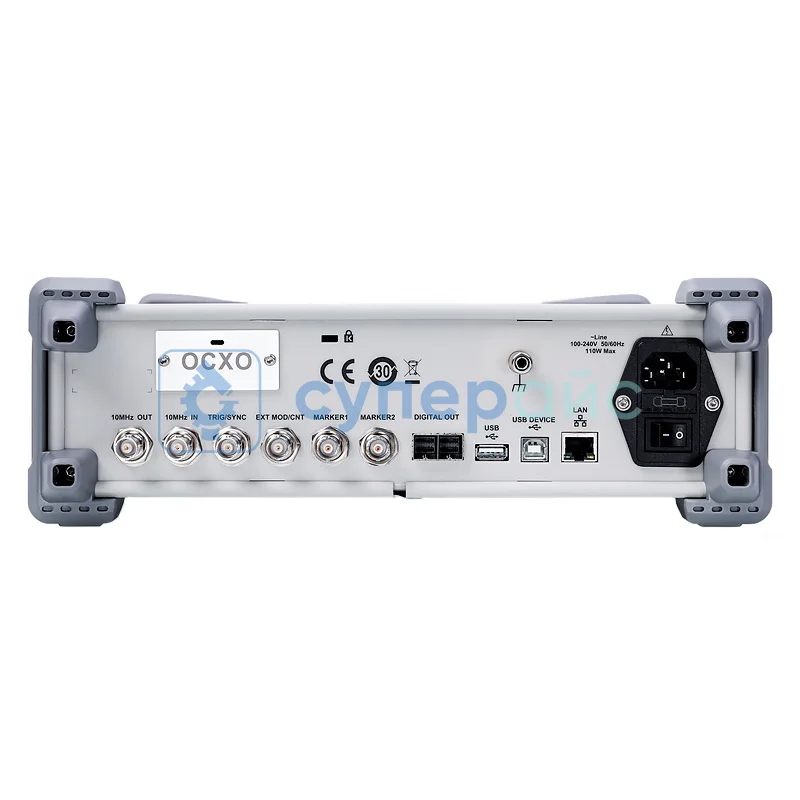

Модель (серия):
SDG7032A
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор СВЧ-сигналов (высокочастотный, диапазон частот до десятков ГГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
5000
Вертикальное разреш. (по амплитуде):
14 бит
Диагональ встр. дисплея (размер), дюйм:
5
