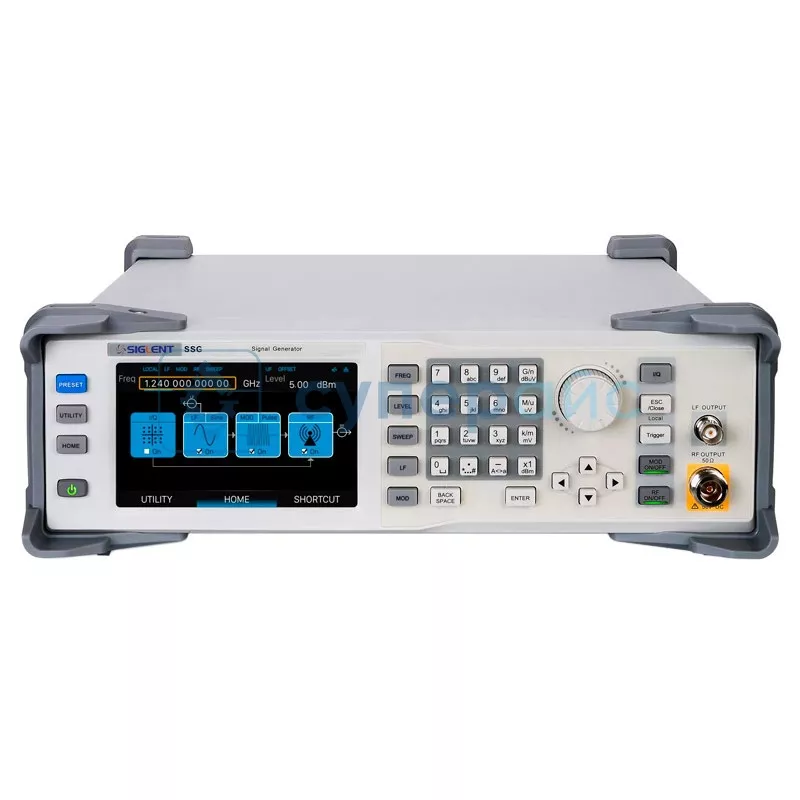

Генератор высокочастотных сигналов Siglent SSG5040X
1 700 920 ₽
1 700 920 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
27725
Модель (серия)
SSG5040X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SSG5040X
Общие данные
Артикул (код товара)
27725
Производитель (бренд)
Модель (серия)
SSG5040X
Страна производства
Гарантия, мес.
12
Основные характеристики
Категория по частотному диапазону
Макс. частота
4 ГГц
Мин. частота
9 кГц
Тип
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор импульсов
Формы сигналов и функции генерации
Виды модуляции
АМ
ФМ
ФМ
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Габариты и вес
Вес нетто, кг
Описание Siglent SSG5040X
Технические характеристики Siglent SSG5040X
| Частотный выход | 9 кГц - 4 ГГц (CW режим) |
| Частотное разрешение | 0,001 Гц |
| Амплитудное разрешение | 0,01 дБ |
| Точность амплитуды | ≤ 0,7 дБ (типичное значение) |
| Фазовый шум | смещение 120 дБн / Гц 20 кГц при 1 ГГц (типичное значение) |
| Модуляция | AM, FM, PM |
| Поддержка функции импульсной модуляции | есть |
| Генератор импульсной последовательности | есть |
| Поддержка воспроизведение файлов протоколов | есть |
| Поддержка генерации и воспроизведение последовательностей сигналов | есть |
| Частота | |
| Разрешение | 0,001 Гц |
| Разрешение настройки смещения фазы | 0,1 ° |
| Установка времени |
＜5 мс (типичное значение) АЛК ВКЛ. < 10 мс (типичное значение) АРУ ВЫКЛ. |
| Частотная сегментация | |
| Группа 1 | диапазон частот: 9 кГц ≤ f ≤ 1 МГц |
| Группа 2 | диапазон частот: 1 МГц ≤ f ≤ 250 МГц |
| Группа 3 | диапазон частот: 250 МГц ≤ f ≤ 500 МГц |
| Группа 4 | диапазон частот: 500 МГц ≤ f ≤ 1000 МГц |
| Группа 5 | диапазон частот: 1000 МГц ≤ f ≤ 2000 МГц |
| Группа 6 | диапазон частот: 2000 МГц ≤ f ≤ 4000 МГц |
| Группа 7 | диапазон частот: 4000 МГц ≤ f ≤ 6000 МГц |
| Внутренний справочный источник | |
| Опорная частота | 10 МГц |
| Начальная точность | ＜0,2 частей на миллион |
| Температурная стабильность | ＜1 ppm, 0 ~ 50 ℃ |
| Скорость старения частоты | ＜0,5 частей на миллион / 1 год, 3 ppm /20 год |
| Сканирование частоты | |
| Метод сканирования |
шаговая развертка (равномерно или логарифмически расположенные шаги по частоте) сканирование списка (список пошагово с произвольной частотой) |
| Диапазон сканирования | в диапазоне частот прибора |
| Форма сканирования | треугольная волна, пилообразная волна |
| Режим сканирования | одиночный, непрерывный |
| Изменение шага | линейный или логарифмический |
| Точки сканирования |
пошаговое сканирование: 2 - 65535 сканирование списка: 1-500 |
| Время пребывания | 10 мс - 100 с |
| Разрешение настройки времени задержки | 0,1 мс |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине (GPIB, USB, локальная сеть) |
| Край триггера | триггер по нарастающему фронту и триггер по заднему фронту необходимо настраивать только в том случае, если триггер является внешним триггером |
| Характеристики уровня | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 9 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 15 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -110 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 130 дБм - 24 дБм |
| Разрешение | 0,01 дБ |
| Диапазон уровней индикатора | |
| Диапазон настройки уровня |
9 кГц ≤ f ≤ 100 кГц: -110 дБ - 4 дБ 100 кГц ≤ f ≤ 1 МГц: -110 дБ - 13 дБ 1 МГц ≤ f ≤ 3,2 ГГц: -130 дБ - 20 дБ 4 ГГц < f ≤ 6 ГГц - 120 дБм - 20 дБм |
| VSWR | 1 МГц ≤ f ≤ 6 ГГц |
| Максимальная обратная мощность | |
| Максимальное напряжение постоянного ток | 50 В |
| Обратная входная мощность | 1 МГц ≤ f ≤ 6 ГГц: 30 дБм |
| Спектральная чистота | |
| Гармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-30 дБн |
| Субгармонические искажения | CW модель,1 МГц ≤ f ≤ 6 ГГц, выходной уровень ≤ 13 дБм: <-55 дБн |
| Негармонические искажения |
CW режим, смещение несущей＞10 кГц,1 МГц ≤ f ≤ 4 ГГц: <-65 дБн CW режим, смещение несущей＞10 кГц, 4 ГГц ≤ f ≤ 6 ГГц: <-60 дБн |
| Внутренний источник модуляции (НЧ) | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный, треугольный, DC |
| Диапазон частот |
синусоидальная волна: 0,01 Гц - 1 МГц прямоугольная волна, треугольная волна, пилообразная волна: 0,01 Гц - 20 кГц |
| Разрешение | 0,01 Гц |
| Частотная характеристика | ≤ 0,3 дБ |
| Выходное напряжение переменного тока |
установить диапазон: 1 мВпп - 3 Впп разрешение по напряжению: 1 мВ пик-пик |
| Выходное сопротивление | 50 Ом (номинальная стоимость) |
| НЧ сканирование частоты | |
| Режим развертки | линейный, логарифмический |
| Форма сканирования | пилообразная волна, треугольная волна |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Диапазон частот сканирования | 0,01 Гц - 1 МГц |
| Режим триггера | автоматический, ключевой триггер, внешний триггер, триггер по шине |
| AM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Глубина | 0% - 100% |
| Разрешение | 0,1% |
| FM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 1 МГц |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| PM | |
| Источник | внутренний, внешний, внутренний + внешний |
| Максимальное отклонение | N * 5 радиан |
| Разрешение | 0,1% |
| Частота модуляции | 10 Гц - 100 кГц |
| Пульс | |
| Источник | внутри, снаружи |
| Рабочий цикл | 10 - 90% |
| Период настройки импульса | 40 нс - 300 с |
| Генератор импульсов | |
| Режимы | одиночный, двойной |
| Источник | внутренний, внешний |
| Полярность | нормальный, обратный |
| Период импульса | 40 нс - 300 с |
| Длительность импульса | 20 нс - 300 с |
| Задержка импульса | 20 нс - 300 с |
| Ширина импульса | 20 нс - 300 с |
| Режимы запуска | авто, клавиатура, внешний триггер, шина |
| Задержка внешнего срабатывания | 140 нс - 300 с |
| Разрешение задержки внешнего срабатывания | 10 нс |
| Общие характеристики | |
| Дисплей | 5-дюймовый сенсорный (800 x 480 пикселей) дисплей |
| Хранение | 4 Гб |
| Питание | 100 В - 240 В( ± 10 %), 50 / 60 Гц 100 - 120 В (± 10 %), 400 Гц |

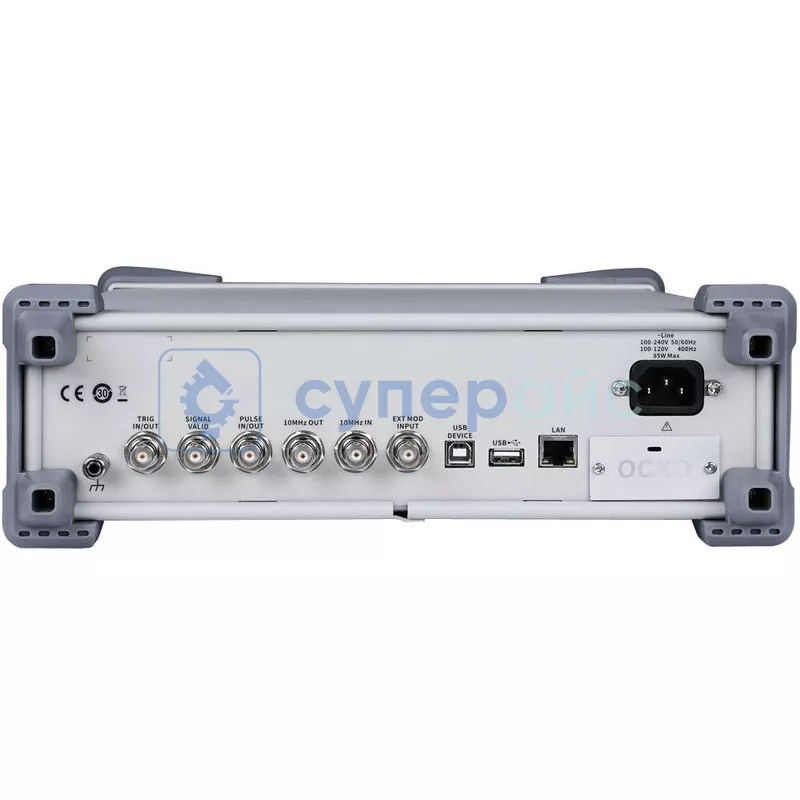

| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 50°C, влажность до 95% |
| Температура хранения | -20 - 70°C |
| Габариты | 338 х 113 х 369 мм |
| Вес нетто | 5,3 кг |
| Комплектация |
генератор сигнала Siglent SSG5040X - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Документация и ПО Siglent SSG5040X
Название
Язык
Версия
Размер и тип
Руководство по программированию генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,26 МБ,
PDF
Руководство пользователя генератора сигналов SIglent серии SDG5000X
Язык:
Китайский
Размер и тип:
2,38 МБ,
PDF
