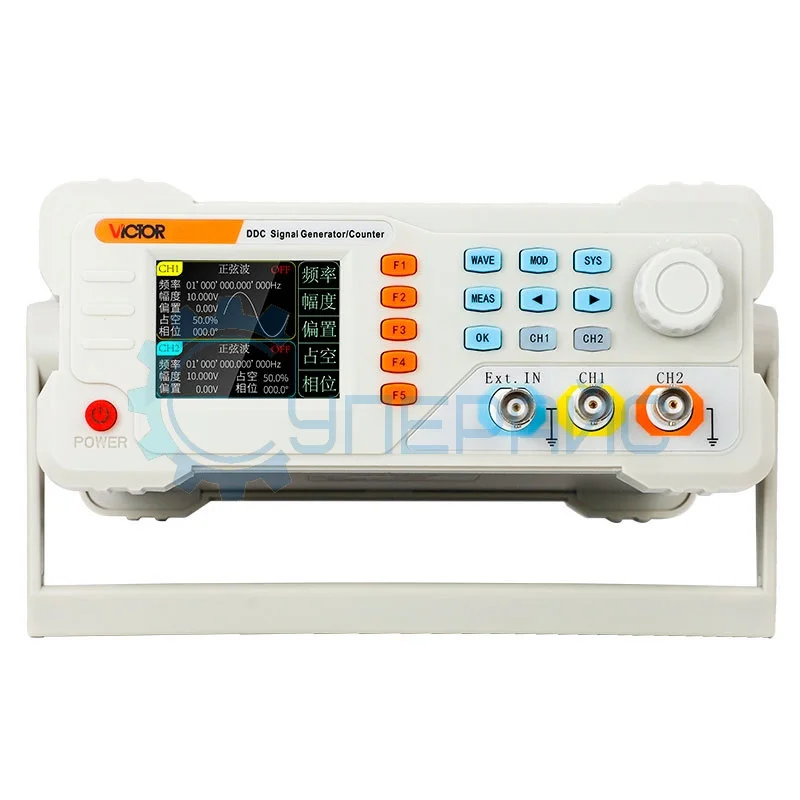

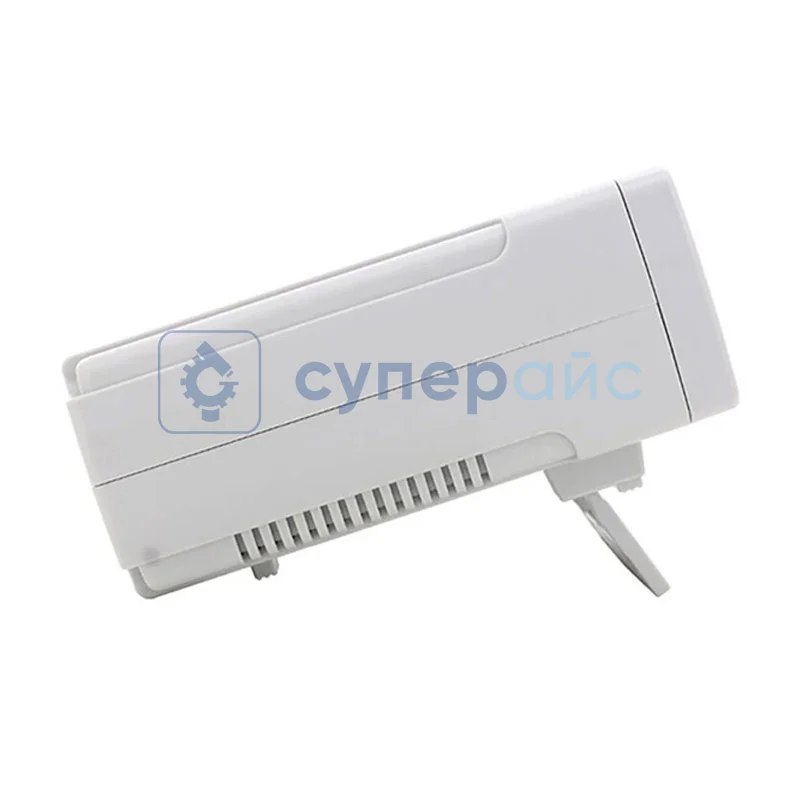

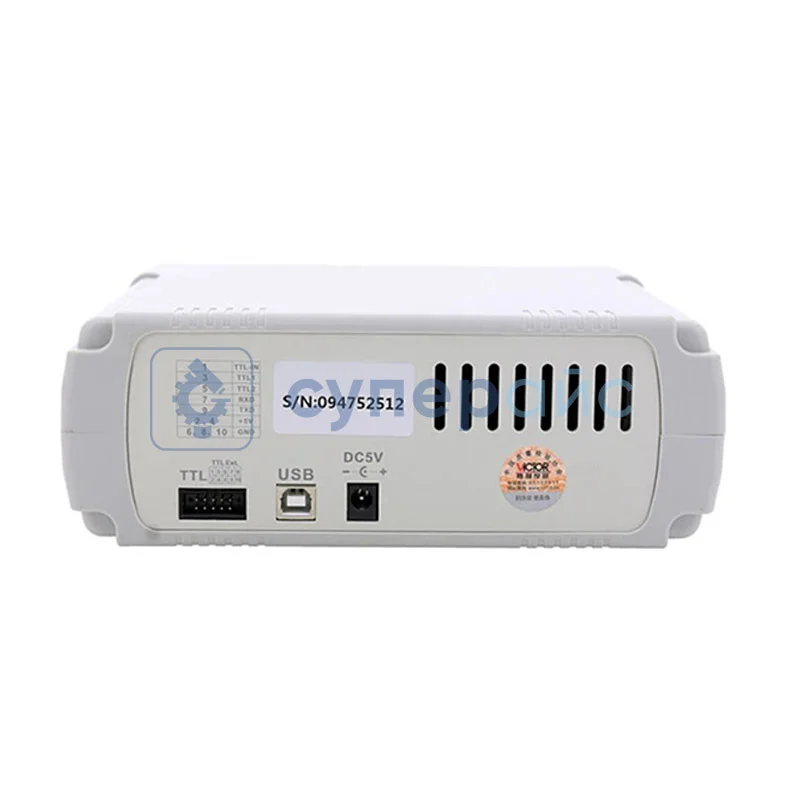

Цифровой генератор сигнала Victor 2040H
Код товара: 20988
Гарантия 12 месяцев
Официальный дилер Victor в России
О товаре Синусоидальная волна: 1 - 40 МГц
Треугольная волна: 1 - 15 МГц
Прямоугольная волна: 1 - 20 МГц
Пульсовая волна: 100 Гц - 6 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Синусоидальная волна: 1 - 40 МГц
Треугольная волна: 1 - 15 МГц
Прямоугольная волна: 1 - 20 МГц
Пульсовая волна: 100 Гц - 6 МГц
Технические характеристики Victor 2040H
| Количество каналов | 2 |
| Синусоидальная волна | 1 - 40 МГц |
| Треугольная волна | 1 - 15 МГц |
| Прямоугольная волна | 1 - 15 МГц |
| Пульсовая волна | 100 Гц - 6 МГц |
| Произвольная волна | 1 Гц - 6 МГц |
| Частотное разрешение | 1 Гц |
| Точность частоты | ± 20 частиц |
| Стабильность частоты | ± 1 ppm / 3 часа |
| Глубина хранения | 8 кб |
| Характеристика формы сигнала | |
| Формы сигнала |
синусоидальная, прямоугольная, треугольная, произвольная волна, шум, импульс 32 вида встроенных произвольных волн и 50 видов пользовательских произвольных волн |
| Длина формы сигнала | 8192 балла |
| Частота дискретизации формы сигнала | 200 МСА / с |
| Разрешение формы сигнала по вертикали | 13 значений |
| Синусоидальная волна |
подавление гармоники: - > 45 дБц (< 1 МГц); > 40 дБц (1 - 20 МГЦ) гармоническое искажение: < 0,8% (20 Гц - 20 кГц, 0 дБм) |
| Прямоугольная волна |
время подъема / спада: < 20 нс превышение: < 5% рабочий цикл: частота< 100 кГц: 1 ~ 99 %; 100 кГц < частота < 5 МГц: 20 ~ 80%; 5 МГц < Частота: 40 ~60% (разрешение 0,1 %) |
| Пульсовая волна |
длительность импульса: минимум 20 нс; разрешение 1 нс время перехода границы: минимум 20 с; превышение: < 5 %; вибрация 16 нс + 0, 1 % цикла |
| Выходные характеристики | |
| Частота | < 10 МГц < частота < 30 МГц, 2 мВпп - 10 Впп |
| Амплитудное разрешение | 1 мВ |
| Точность амплитуды | 1 % + 2 мВ / с от заданного значения (синусоидальная волна 1 кгц, смещение 0, >10 мВ / с) |
| Выходное сопротивление | 50 Q ± 10 % (типичный) |
| Защита | Все сигнальные выходы могут работать в течение 60 секунд в условиях короткого замыкания нагрузки |
| Фазовые характеристики | |
| Диапазон регулировки фазы | 0 - 359,9° |
| Фазовое разрешение | 0,1° |
| Внешнее измерение | |
| Функция частотомера | диапазон измерения частоты 1 Гц ~ 100 МГЦ; |
| Функция счетчика |
диапазон подсчета: 0 ~ 4294967295; способ подсчета: ручной |
| Метод сетки | постоянный или переменный ток - два метода редактирования |
| Измерение длительности импульса / цикла | разрешение 1 нс, максимальное измеряемое 20 с |
| Модуляция AM, FM-модуляция, модуляция РМ | |
| Выходной канал | СН1 или СН2 |
| Передатчик | синусоидальная волна, прямоугольная волна, зубчатая волна, импульсная волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний VCO (внешний опционально) |
| Модулированная волна | синусоидальная волна, прямоугольная волна, треугольная волка, волна верхнего наклона, волна нижнего наклона |
| Частота модуляции | 2 МГц - 20 кГц |
| Глубина модуляции | 0 - 120 % (АМ-модуляция) |
| Смещение частоты | 0 - максимальная несущая частота (FM-модуляция) |
| Отклонение фазы | 0 - 360° (модуляция PM) |
| Модуляции ASK, FSK, PSK | |
| Выходной канал | СН1 или СН2 |
| Передатчик | синусоидальная волна, прямоугольная волна, зубчатая волна, импульсная волна, произвольная волна (кроме постоянного тока) |
| Источник | внутренний / внешний |
| Частота модуляции | 2 МГц - 1 МГц |
| Амплитуда модуляции | 0 - амплитуда несущей |
| Фаза модуляции | 0 - 360° (модуляция PSK) |
| Модуляции ASK, FSK, PSK | |
| Канал развертки | СН1 или CH2 |
| Тип развертки | линейная и логарифмическая |
| Время развертки | 1 мс - 999,999 с |
| Установленный диапазон | установление начальной и конечной точки |
| Направление развертки | движение вперед, назад и обратно |
| Источник запуска | внутренний, внешний и ручной |
| Общие характеристики | |
| Напряжение | 110 - 240 В, 50 - 60 Гц |
| Потребляемая мощность | 15 Вт |
| Дисплей | 2,4 дюймовый TFT ЖК-экран |
| Разрешение дисплея | 320 х 240 |
| Рабочая температура | 10 - 40 ℃ |
| Температура хранения | -10 - 60 ℃ |
| Интерфейс | USB |
| Комплектация | генератор сигнала Victor 2040H – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
