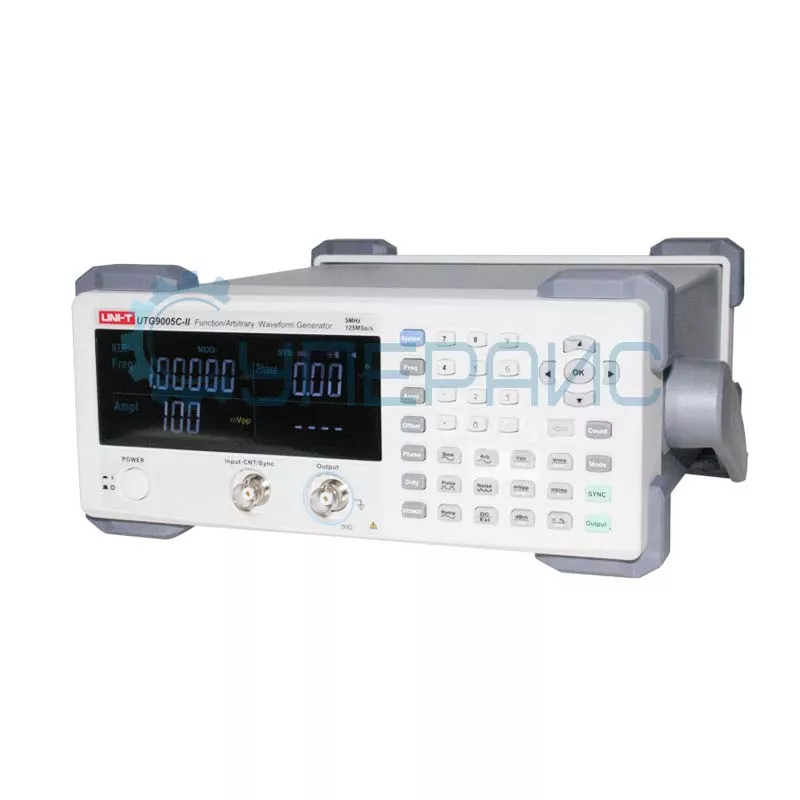

Генератор сигналов UNI-T UTG9005C-II
22 079 ₽
22 079 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
3741
Модель (серия)
UTG9005C-II
Производитель (бренд)
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTG9005C-II
Артикул (код товара)
3741
Модель (серия)
UTG9005C-II
Сертификат
дистрибьютор
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Категория по частотному диапазону
Кол-во каналов
Макс. частота
5 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Точность, %
ИПД (Interfaces / Inputs and Outputs)
USB
Описание UNI-T UTG9005C-II
ВНИМАНИЕ! Производство генератора сигналов UNI-T UTG9005C-II ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Генератор сигналов произвольной формы UNI-T UTG1005A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики генератора сигналов | |
| Количество каналов | 1 |
| Максимальная полоса пропускания | 5 МГц |
| Частота дискретизации | 125 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала |
синусоидальная, прямоугольная, пилообразная, импульсная, наклон, белый шум, DC, 20 типов произвольной формы |
| Режим свипирования | линейный / логарифмический |
| Тип модуляции | AM, FM, PM, FSK |
| Характеристики выхода | |
| Выходной импеданс | 500 Ом (высокий импеданс) |
| Амплитуда (CHA) |
1 мВп-п ~ 11,5 Вп-п (20 Ом) 2 мВп-п ~ 23 Вп-п (высокий импеданс) |
| Точность установки (1 кГц, синус) |
3% ± 2 мВ |
| Смещение (AC+DC) |
-5 Вп-п ~ 5 Вп-п (20 Ом) (AC+DC) -10 Вп-п ~ 10 Вп-п (высокий импеданс) (AC+DC) |
| Точность установки смещения | установка смещения ± 3% ± установка амплитуды 1,5% ± 2 мВ |
| Разрешение по амплитуде | 1 мВ |
| Частотные характеристики | |
| Синусоидальный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Гармонические искажения (CHA) |
-55 дБн (DC 20 кГц) -50 дБн (DC 20 кГц ~ 1 Мгц) -40 дБн (DC 1 Мгц ~ 20 Мгц) |
| Общие гармонические искажения (типичные) |
1 Вп-п <0,2% (DC ~ 20 кГц) |
| Прямоугольный сигнал / импульсный сигнал | |
| Диапазон частот | 1 мкГц - 5 МГц |
| Разрешение | 1 мкГц |
| Время нарастания / спада | < 50 нс (1 кГц, 1 Вп-п) |
| Выброс | < 2 % |
| Рабочий цикл | 0,01% ~ 99,99% |
| Минимальная длительность импульса | ≥ 80 нс |
| Джиттер (типичный) | 100 ppm + 1 нс |
| Пилообразный сигнал/наклон | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Разрешение | 1 мкГц |
| Нелинейность | 3% + 2 мВ (1 кГц, 1 Вп-п, 50% симметрия) |
| Симмметрия | 0 ~ 100% |
| Минимальное время фронта | ≥ 35 нс |
| Специальная форма | |
| Диапазон частот | 1 мкГц - 200 кГц |
| Форма | Up_tri, log, AbsSine, AmpALT, AttALT, EEG_A, Cardiac, GaussPulse, LogNormal, Lorentz, Sinc, SineVer, StairUD, Trapezia, Pulseilogram, VOICE, StepResp, TV, Radar, 20 пользовательских форм |
| AM Модуляция (AM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Коэффициент модуляции | 0% ~ 120% |
| ЧМ Модуляция (FM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Смещение частоты | 2.5 МГц (максимальная) |
| ФМ Модуляция (PM) | |
| Несущая | синус, прямоугольный, наклон, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | синус, прямоугольный, шум, произвольной формы |
| Частота модуляции | 2 мГц ~ 50 кГц |
| Девиация | 0 ~ 360° |
| Амплитудная (ASK), частотная (FSK), фазовая (PSK) модуляции | |
| Несущая | синус, прямоугольный (1 мкГц - 1 МГц), пила, произвольной формы |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мкГц ~ 5 МГц |
| Развертка | |
| Несущая | синус, прямоугольный, наклон |
| Закон свипирования | линейный / логарифмический |
| Время свипирования | 1 мс ~ 500 с + 0.1% |
| Источник | внутренний / внешний |
| Частотомер | |
|
Уровень запуска |
TTL |
| Диапазон частот | 100 мГц ~ 100 Мгц |
| Разрешение по частоте | 6 разрядов/с |
| Тип связи | DC |
| Общие характеристики | |
| Дисплей | EBTN LCD |
| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
| Интерфейс | USB устройство |
| Габариты |
265 мм х 110 мм х 320 мм |
| Вес |
3,1 кг |
| Комплектация | универсальный генератор сигналов UNI-T UTG9005C-II – 1 шт |
|
кабель питания – 1 шт инструкция по эксплуатации – 1 шт |
|
Генератор UNI-T UTG9005C-II
В цифровом одноканальном генераторе сигналов utg9005c-ii используется технология DDS для формирования импульсов различной формы. Она позволяет получить высокоточный сигнал на выходе без помех. Этому также способствуют высокие технические параметры, такие как частота дискретизации 125 Мвыб/с и вертикальное разрешение 14 бит.
Функциональные особенности
Главными преимуществами устройства являются:
- интегрированные функции частотомера. Предел рабочей частоты составляет 100 МГц;
- несколько типов модуляции: амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK);
- стабильная работа в частотном диапазоне до 5 МГц. Шаг составляет 1 мкГц;
- более 20 видов стандартных (синус, пила, белый шум и т. д.) и произвольных сигналов;
- возможность свипирования (плавного изменения) частоты по одному из двух законов: логарифмическому или линейному.

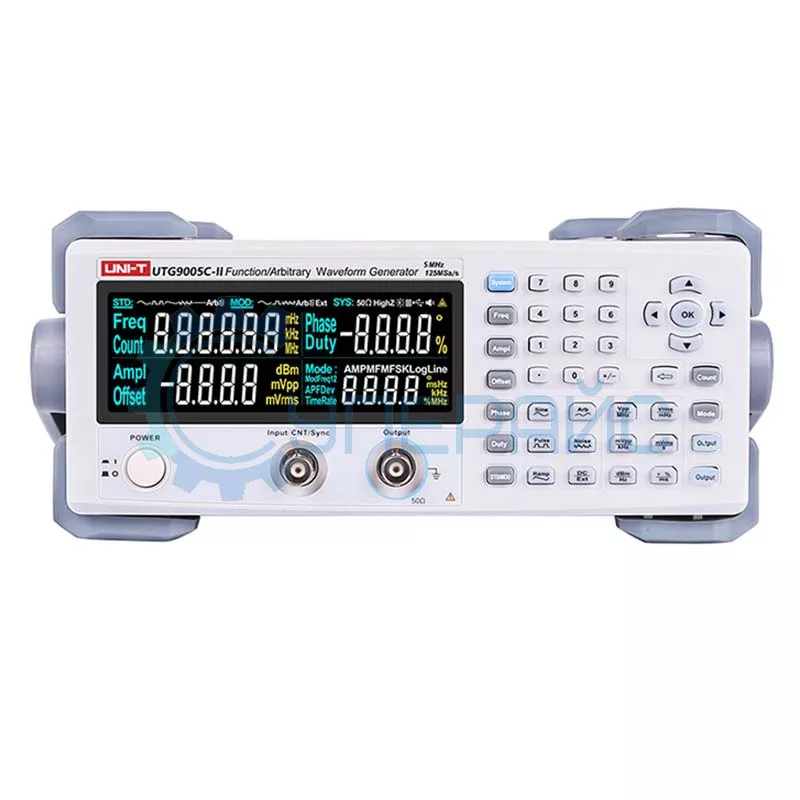

Прибор имеет небольшие размеры. На экране типа EBTN доступно отображается вся необходимая информация. Дисплей обладает высокой контрастностью. В подменю можно выполнить настройку его основных параметров.

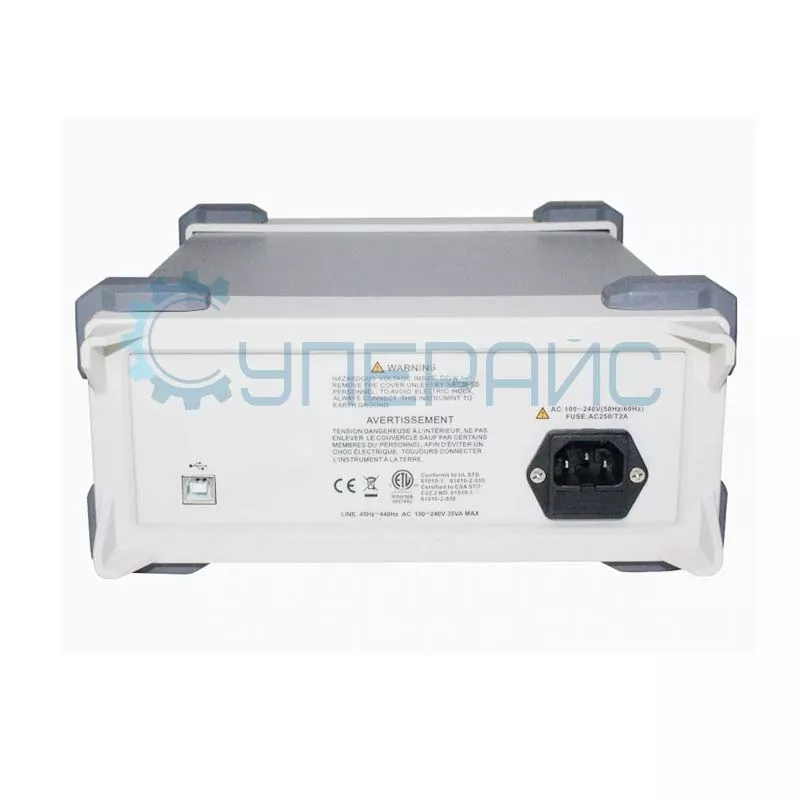

Через встроенный USB-интерфейс можно подключиться к компьютеру. Это позволит дистанционно управлять устройством и конфигурировать его. Специальное программное обеспечение можно скачать у нас на сайте совершенно бесплатно. Для этого перейдите в раздел «Документация и ПО».
