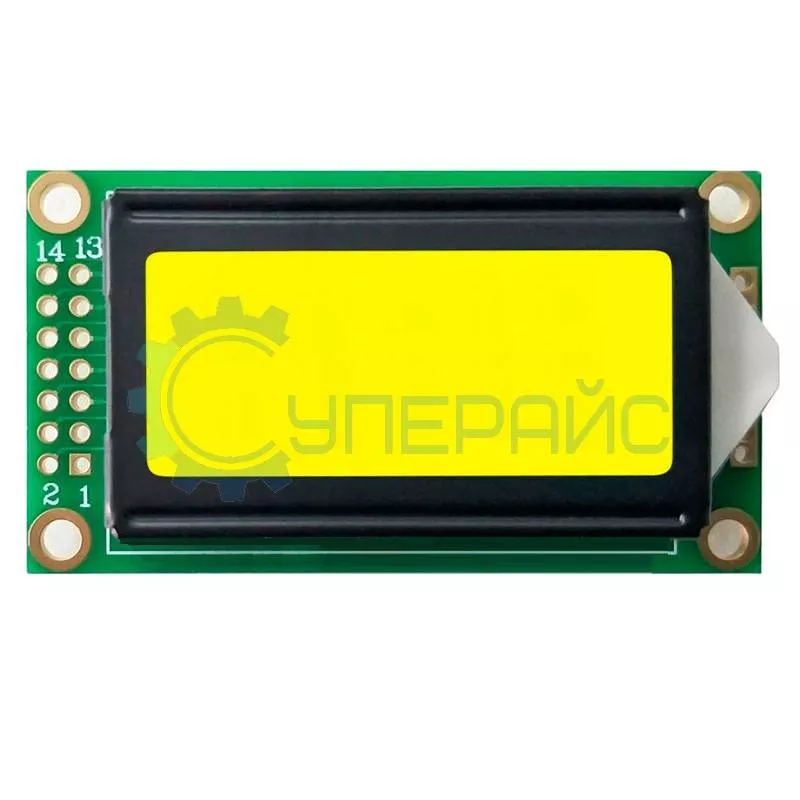

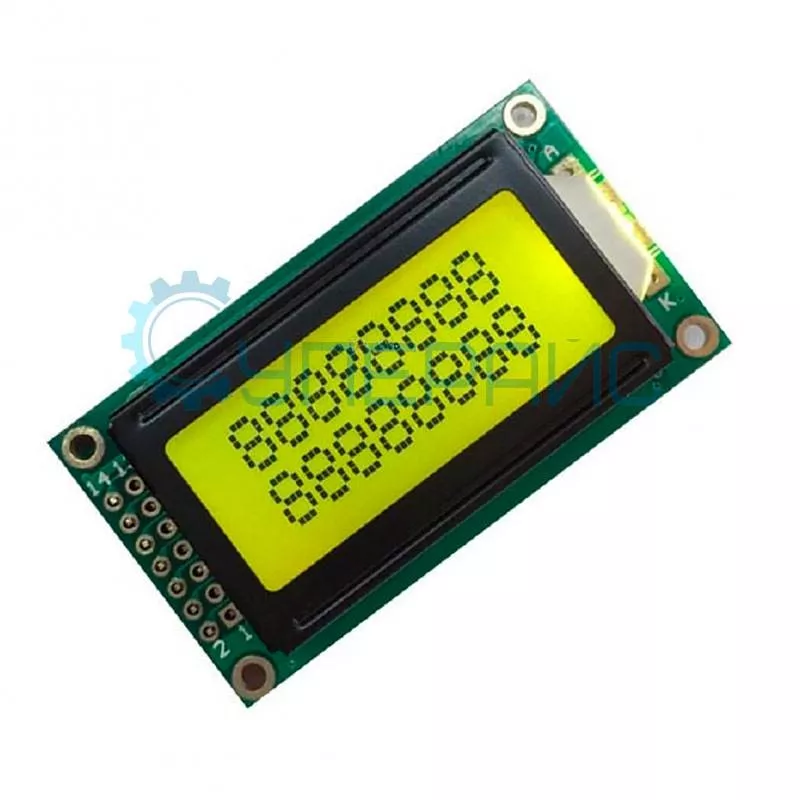

Символьный LCD дисплей 0802 8x2 с желтой подсветкой
Артикул (код товара): 10757
600 ₽
600 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 18 шт.
Артикул (код товара)
10757
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD 0802 8x2
Общие данные
Артикул (код товара)
10757
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Дисплея LCD 0802 8x2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD0802
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки | желтый |
| Цвет символов | черный |
| Контроллер |
SPLC780D |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 2 количество символов в строке - 8 общее количество символов - 16 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
|
Контакты модуля |
VSS - питание контроллера (-) VDD - питание контроллера (+) VO - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс |
последовательный 8 бит |
| Напряжение питания |
DC 5 В |
| Ток потребления ICC | 1.5 мА |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 58 x 32 х 10 мм |
| Вес |
∼ 30 грамм |
| Комплектация |
символьный дисплей LCD0802 8х2 - 1 шт |

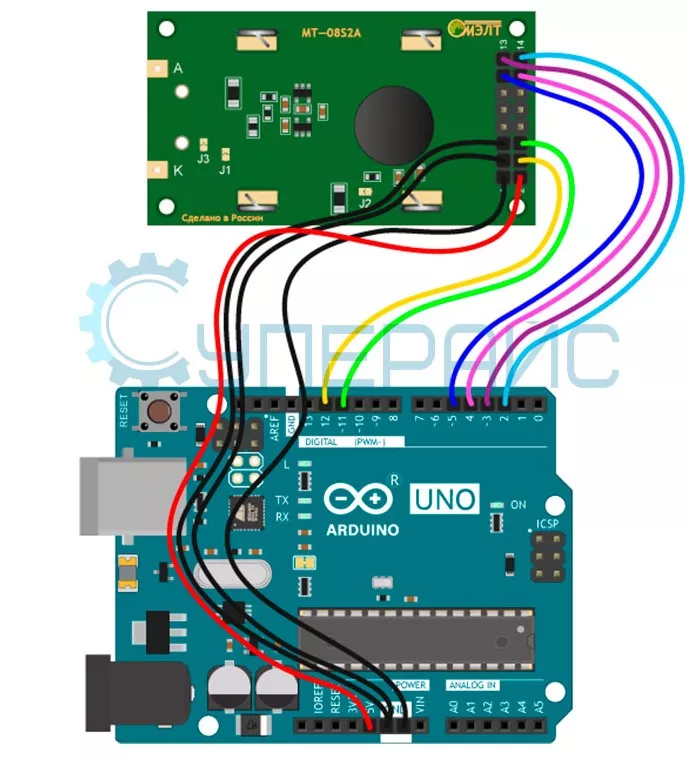

Подключение к Arduino UNO
Часто задаваемые вопросы
Сколько символов помещается на LCD0802?
Экран показывает 2 строки по 8 знаков, всего 16 символов одновременно. Этого хватает на короткое значение с единицей измерения или пункт меню. Если строки длиннее, смотрите в сторону дисплея 1602 с 16 знаками в строке. Для длинных надписей и меню лучше подойдёт дисплей с большим числом знаков в строке.
Подключается ли LCD0802 к Arduino?
Да, дисплей работает по интерфейсу контроллера, совместимого с HD44780, который поддерживают стандартные библиотеки Arduino. Подключение идёт по параллельной шине; для экономии выводов часто добавляют переходник I2C. Проверьте напряжение логики своей платы. Для экономии выводов к экрану часто добавляют переходник I2C на одну шину.
Чем символьный дисплей отличается от графического?
Символьный LCD0802 выводит только знаки из встроенного набора и прост в подключении. Графический экран рисует произвольные картинки и шрифты, но требует больше кода и памяти контроллера. Для текстовой индикации символьный вариант экономичнее. Символьный вариант проще в коде и меньше грузит слабый микроконтроллер.
Виден ли экран в темноте?
Да, у модели есть жёлтая подсветка, поэтому символы читаются при слабом освещении. При дневном свете экран тоже разборчив за счёт контраста тёмных знаков на светлом фоне. Яркость подсветки задаётся схемой подключения. Яркость подсветки задаётся схемой подключения и подбирается под условия освещения.
