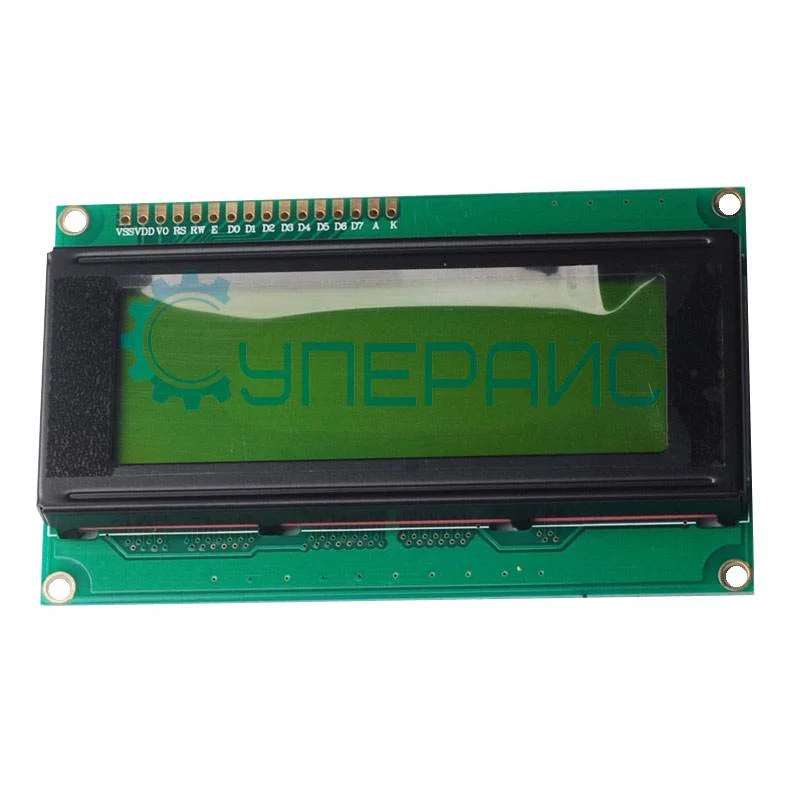

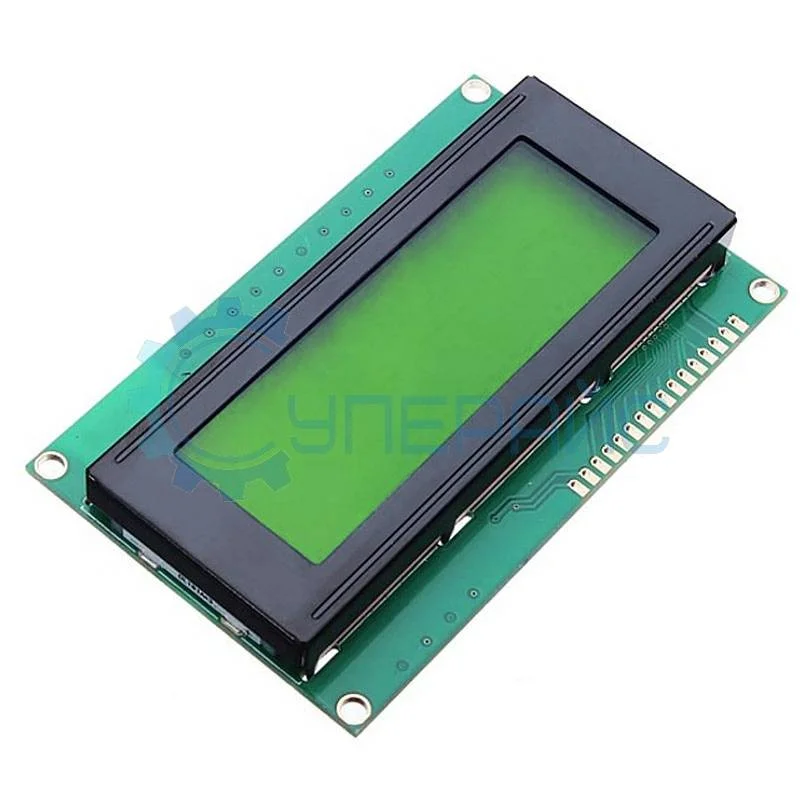

Символьный ЖК дисплей LCD2004A 20x4 с I2C переходником, зеленая подсветка
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD2004A 20x4
Общие данные
Описание Дисплея LCD2004A 20x4
Технические характеристики LCD2004
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки | зеленый |
| Цвет символов | черный |
| Контроллер | HD44780 |
|
Регулировка контрастности |
осуществляется переменным резистором |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
|
Контакты модуля |
VSS - питание контроллера (-) VDD - питание контроллера (+) VO - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс |
встроенный I2C (TWI, IIC) переходник для работы с дисплеями |
| Напряжение питания |
3.3 В - 5 В (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности) |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 80 x 35 х 11 мм |
| Вес | 70 г |
| Комплектация |
символьный дисплей LCD2004 20х4 с I2C - 1 шт |
Символьный ЖК дисплей LCD2004A 20×4 с I2C переходником: удобство и функциональность
Символьный дисплей LCD2004A с интерфейсом I2C — это современное решение для проектов, требующих вывода текстовой информации. Устройство оснащено зеленой подсветкой, обеспечивающей четкую видимость символов даже при слабом освещении. Благодаря компактным габаритам (80×35×11 мм) и малому весу (70 г), дисплей легко интегрируется в любые электронные системы, включая платформы Arduino. Жидкокристаллический модуль формата 2004 позволяет выводить больше данных одновременно, что особенно удобно для многоуровневых меню и систем мониторинга.
Ключевые особенности LCD 2004 A
- Совместимость с Arduino: упрощенное подключение через I2C-переходник, сокращающее количество проводов.
- Программная регулировка: контрастность и яркость настраиваются без механических элементов.
- Зеленая подсветка: равномерное освещение экрана для комфортного считывания данных.
- Контроллер HD44780: поддержка стандартных библиотек и команд.
- Формат 20×4: отображение до 80 символов (4 строки по 20 знаков).
Для сборок на базе Arduino данный дисплей — отличное решение, если вы планируете купить компонент с минимальными требованиями к подключению.
Технические характеристики
Дисплей LCD2004A работает от напряжения 3.3–5 В, что делает его универсальным для большинства микроконтроллеров. Регулировка контраста осуществляется через вывод VO, а широкий угол обзора (180°) позволяет размещать устройство под разными углами. Основные параметры:
- Тип: LED (зеленый цвет).
- Рабочая температура: от -20°C до +70°C.
- Интерфейс: I2C (TWI) с поддержкой 8-битного режима.
- Символьный набор: латиница.
Несмотря на наличие I2C, дисплей может быть адаптирован под альтернативные интерфейсы, включая SPI и IIC, при наличии соответствующих модификаций.

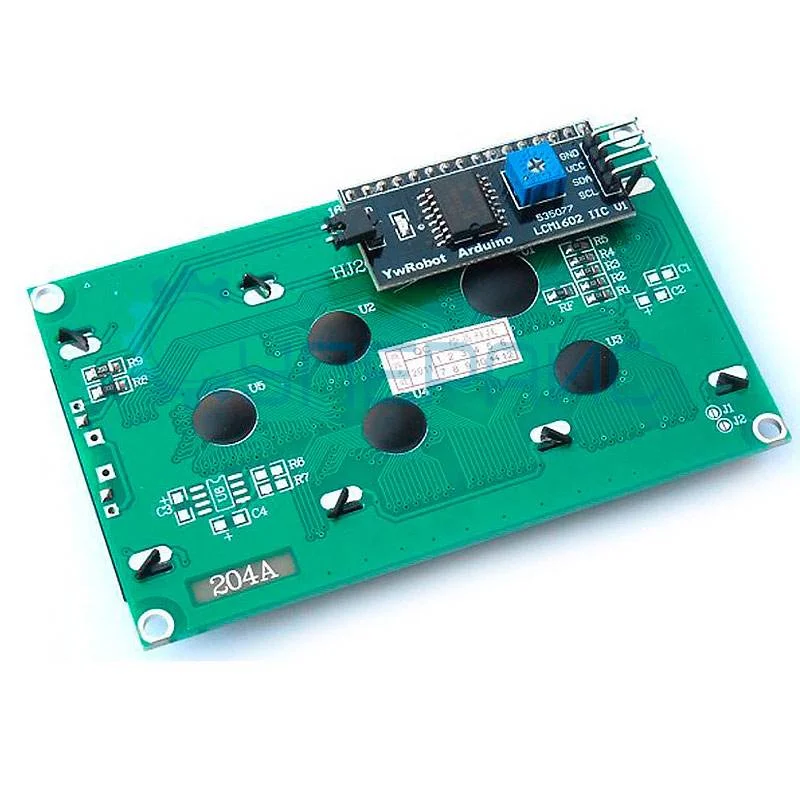

Преимущества использования I2C-переходника
Интерфейс I2C минимизирует количество подключений — для работы дисплея достаточно 4 проводов (питание, SDA, SCL, земля). Это упрощает монтаж и снижает риск ошибок. Кроме того, модуль поддерживает программное управление контрастностью, что избавляет от необходимости использования переменного резистора. Если вы хотите купить надёжный дисплей с низкой ценой, LCD2004A станет отличным выбором для большинства проектов.
Схема подключения к Arduino UNO
