Обзор осциллографов Hantek: серии и модели

Время чтения: 21 минута

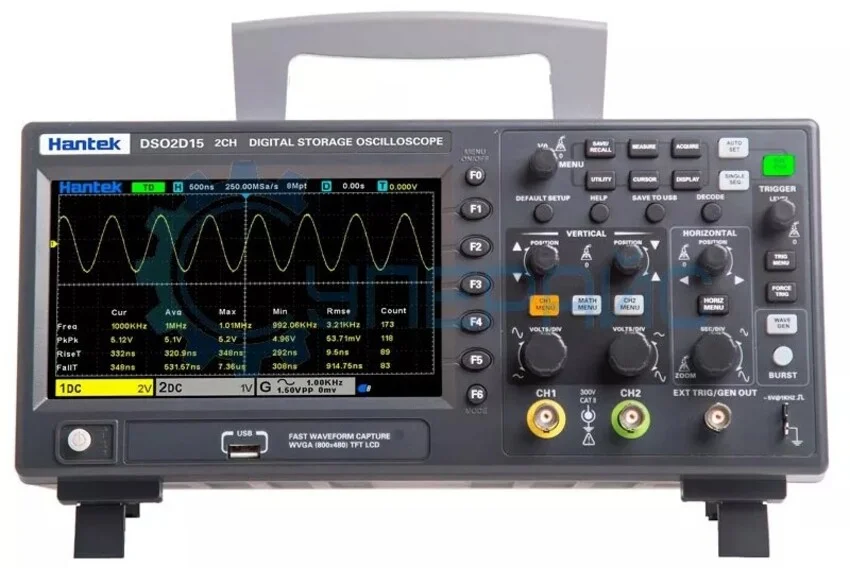

Её представители — одни из недорогих измерительных приборов во всей линейке, но между тем отличаются удивительно сбалансированным соотношением «цена/качество». Имеют два канала и обладают полосой пропускания 100 или 150 мегагерц; степень дискретизации до 1 миллиарда выборок в секунду (Гвыб/с); глубина памяти до 8 миллионов точек; 14 режимов синхронизации, в том числе с возможностью декодирования отдельных цифровых протоколов передачи данных (RS232/UART, I2C, SPI, CAN, LIN); функционал до 32 видов измерений параметров. Ещё есть две подсистемы измерения напряжения и частоты, включающие трёхразрядный цифровой вольтметр и шестиразрядный частотомер; систему дистанционного управления по протоколу SCPI.

Некоторые имеют встроенный генератор сигналов с возможностью генерации до 25 мегагерц синусоидальной, прямоугольной, пилообразной, трапециевидной, экспоненциальной, частотномодулированной, шумовой формы, а также произвольной формы, формируемой на компьютере в специальном ПО, поставляемом в комплекте.

Все оборудованы 7-дюймовым жидкокристаллическим дисплеем с разрешающей способность 800*480 точек.

Ввиду малой стоимости и расширенного функционала их стоит порекомендовать каждому. Но наибольший отклик находят у начинающих любителей электроники. Для них осциллографы будут интуитивно понятны и подойдут для обучающих целей.

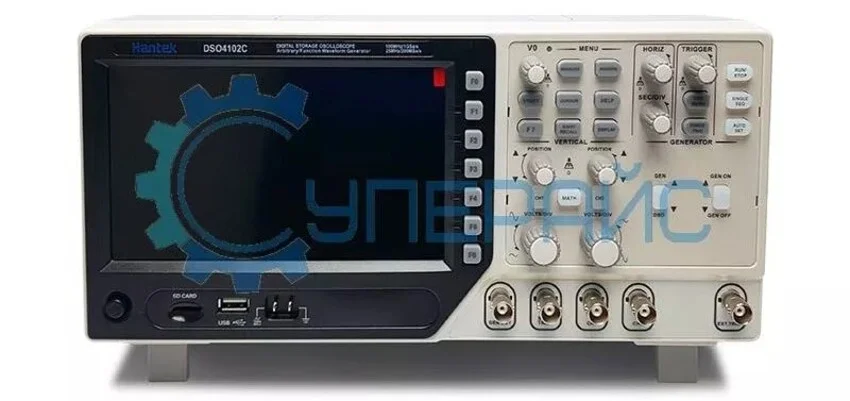

Это усовершенствованные функциональные приборы, чем их предшественники, но всё так же основаны на концепции максимальной производительности за минимальную стоимость. Они имеют два или четыре канала на 70/80/100/200/250Мгц; степень дискретизации до 1 Гвыб/с; глубина памяти до 64 тысяч точек; 14 режимов синхронизации; поддерживают выполнение свыше 32 видов измерений. Все оснащены портом USB для подключения к компьютеру, опционально — LAN для кабельной сети.

Некоторые получили генератор сигналов до 25 Мгц. Во всех встроен 7-дюймовый ЖК-экран разрешением 800*480 точек.

Более продвинутые, они станут инструментом в домашней радиолюбительской лаборатории, а также удивят обширностью своего функционала начинающих разработчиков аналоговой и цифровой электронной техники, а также мастеров-ремонтников.

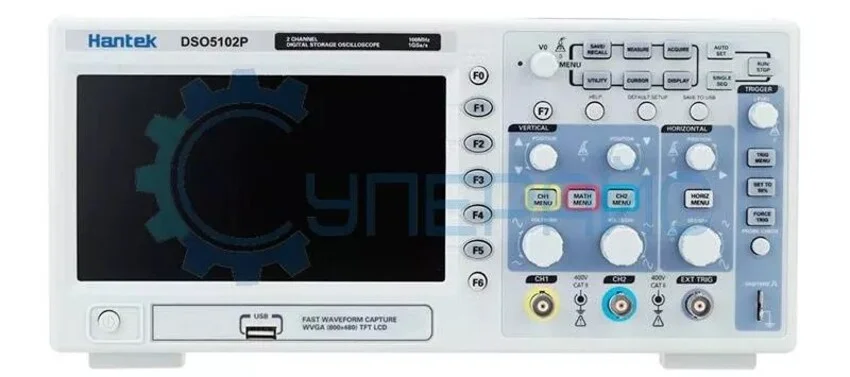

По праву называется линейкой приборов «всех времён и народов», так как это самый распространённый осциллограф как и у мастеров-любителей, так и у инженеров. Удивительная сбалансированность характеристик делает инструмент подходящим конкретно вам. В наличии 2 канала на 70/100/200Мгц; степень дискретизации до 1 Гвыб/с; глубина памяти до 1 миллиона точек; 14 режимов синхронизации; поддержка свыше 32 видов разных измерений, USB-порт.

Некоторые оснащены логическим анализатором с шестнадцатью входами для отладки цифровой техники. Каждый из входов отображается на дисплее как отдельный канал, помогая в режиме реального времени наблюдать состояние логических уровней одновременно.

Все получили ЖК-экран диагональю 7 дюймов на 800*480 точек.

Популярные и удачные с радиоинженерной точки зрения, они станут полезным инструментом в лаборатории радиолюбителя, а также не дадут повода усомниться в правильности выбора мастеру, ремонтирующему и обслуживающему аналоговую и цифровую технику.

От этой линейки и выше приборы начинают тяготеть к профессиональному применению. Их стоимость всё ещё остаётся невысокой, но функционал обогащается возможностями профессиональных решений, применяемых в промышленности и науке. Есть 2 и 4-канальные по 80/100/200Мгц; степень дискретизации до 1 Гвыб/с; глубина памяти 64 миллиона точек; 14 режимов синхронизации; поддерживают более 32 разных типов измерений. Все оснащены USB и LAN-портом.

Осциллографы имеют скорость захвата до 400 тысяч кадров формы в секунду (рассмотренные ранее экземпляры дают порядка 5 тысяч). Такая высокая скорость захвата помогает увидеть на экране быстроменяющиеся процессы, к примеру, такие как джиттер, недоступные для отображения упрошенными версиями осциллографов. Эта технология называется цифровым люминофором: приборы программно-аппаратным методом имитируют поведение люминофора аналоговых осциллографов, имеющих относительно высокое время послесвечения, которая помогает визуально наблюдать эти процессы.

Некоторые имеют встроенный двухканальный генератор сигналов. Также бывает встроен 16-канальный логический анализатор с поканальным отображением.

Все оснащены сенсорным 7-дюймовым ЖК-дисплеем разрешением 800*480 пикселей.

Это решения для профессиональной эксплуатации в обширном пласте направлений, таких как инженерная и научная занятость, а также работа со сложной и чувствительной электронной техникой.

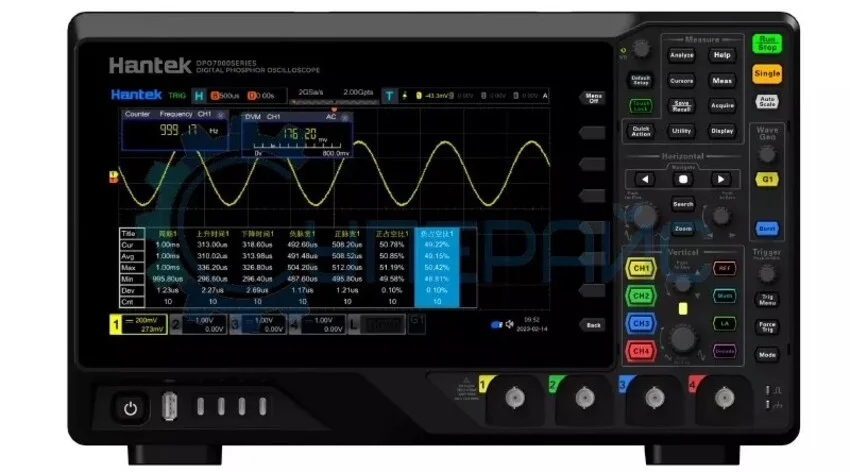

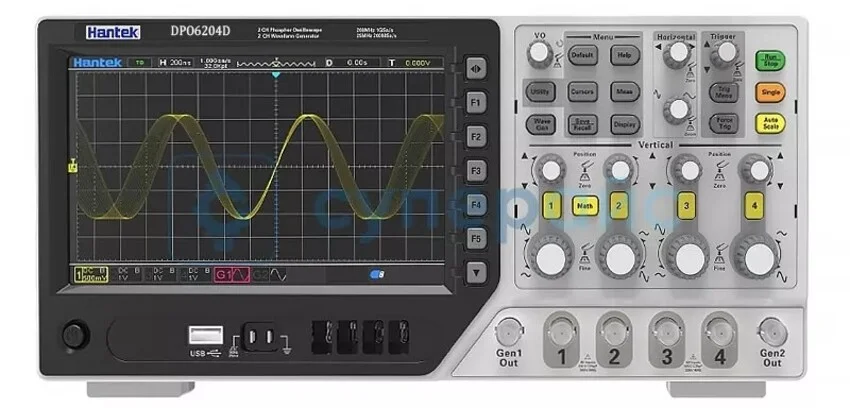

Эти современное оборудование с высочайшими показателями точности и надёжности. Создано для эксплуатации в инженерной и научной среде, соответственно, стоимость относительно высока. Предоставлены в двух- и четырёхканальном исполнении на 100/200/350/500Мгц; степенью дискретизации до 2 Гвыб/с; глубиной памяти 2 миллиарда точек; 14 режимами синхронизации; поддерживают свыше 51 видов осциллографии. Все оснащены портами USB и RS232 для подключения к компьютеру и LAN.

Скорость захвата достигает 500 тысяч кадров формы в секунду. В некоторых интегрирован генератор сигналов. Ещё оборудуются логическим анализатором на 16 входов с поканальным отображением.

Все оснащены высокочётким ёмкостным сенсорным 10.1-дюймовым жидкокристаллическим Hi-res-дисплеем и умеют выводить изображение с помощью интерфейса HDMI. Сенсор дисплея поддерживает множественное касание.

Это оборудование чисто для профессиональной занятости — для любительского использования модели сложны и дороги. Но для работы в условиях радиотехнической лаборатории подойдут как нельзя лучше.

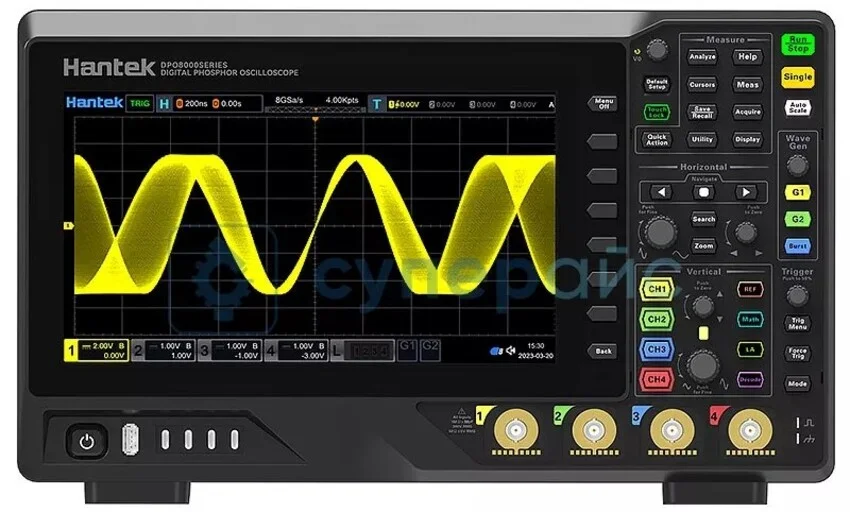

Она является вершиной развития. По параметрам конкурирует с лучшими изделиями немецких и американских производителей. Предназначена для исследовательских, научных целей, а также работ по конструированию, наладке и ремонту профессионального высокочастотного оборудования. У оборудования линейки четыре канала и полоса пропускания 300/500/800/1000 мегагерц; степень дискретизации до 8 миллиардов выборок в секунду (Гвыб/с); глубина памяти 2 миллиарда точек; 14 режимов синхронизации; более чем 41 вид измерений. Все оснащены USB, RS232, LAN. Скорость захвата — до 600 тысяч кадров формы в секунду.

В некоторые встроен двухканальный генератор сигналов. Ещё встраивается логический анализатор на 16 входов, где каждый представлен отдельным каналом.

Все оснащены ёмкостным сенсорным 10.1-дюймовым мультитач ЖК-дисплеем HD и имеют HDMI-выход.

Они исключительно для исследовательского и научного применения в лабораторных условиях. Сферами применения устройства будут аэрокосмическая, микроэлектронная, а также создание, настройка и восстановление профессионального ВЧ-оборудования.

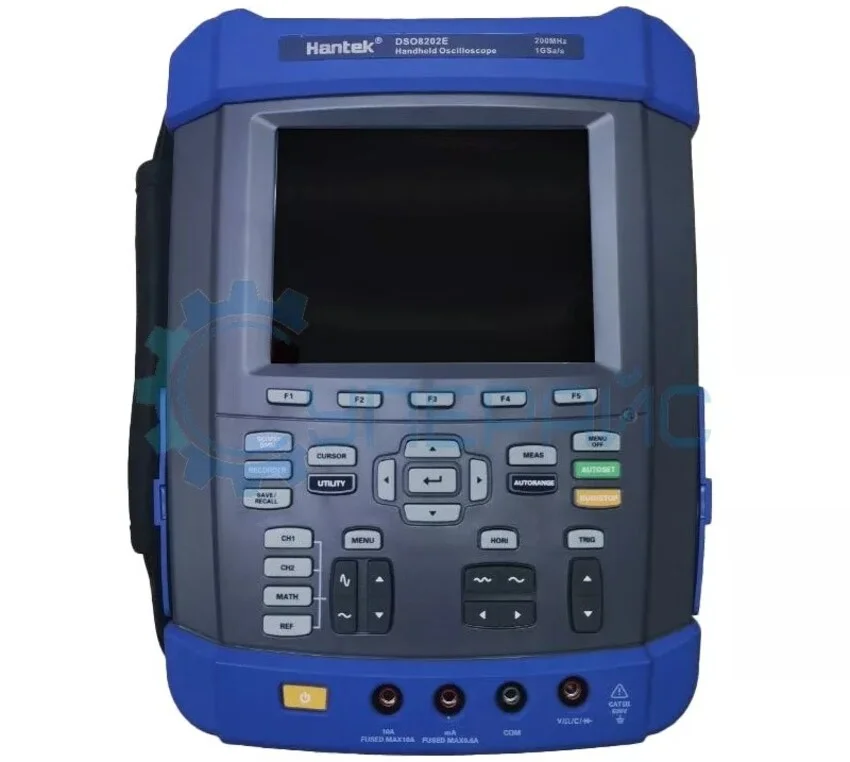

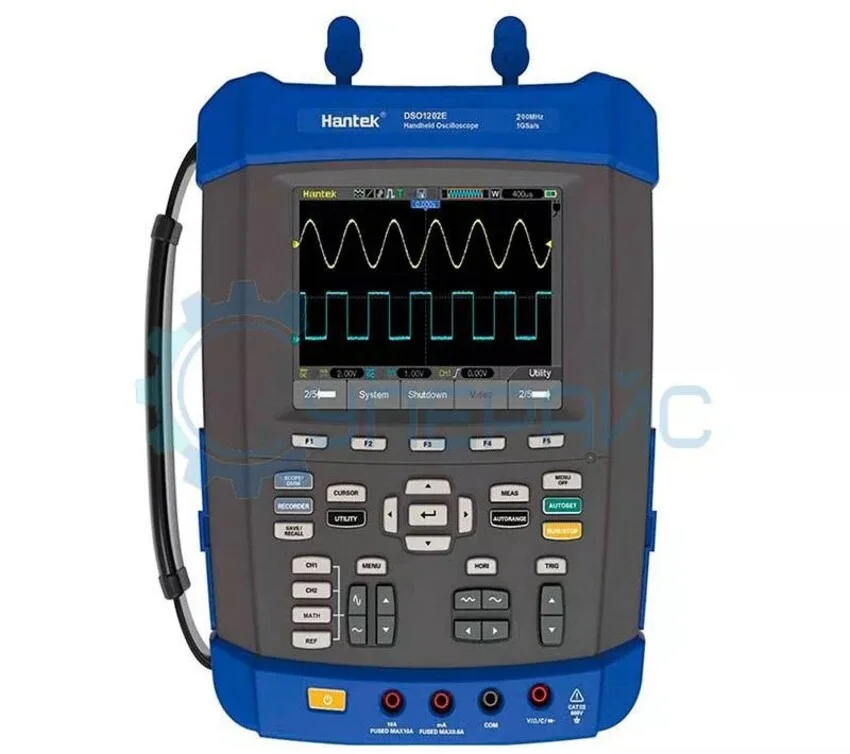

Они стали популярными портативными осциллографами, предназначенными для решения многих задач. Приборы получили неплохие характеристики и функциональные возможности, а также способность к продолжительной автономной работе. Предлагают 2 или 4 канала по 110/150/200/250Мгц; степень дискретизации до 1 Гвыб/с; глубину памяти 8 миллионов точек; режимы синхронизации, включая по импульсам стандартных форматов аналогового кабельного телевещания (NTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i); 42 вида измерений. Есть USB-разъём для работы с ПК.

Некоторые получили генератор сигналов. Также оборудуются встроенным мультиметром с поддержкой всех стандартных видов измерений (напряжение и силу постоянного и переменного тока, сопротивление, ёмкость, падение напряжение на p-n-переходе диода).

Все получили сенсорный 7-дюймовым ЖК-экран дисплеем разрешением 800*480 пикселей. Питание устройства от литий-ионных аккумуляторов ёмкостью 2600 мА/ч. Количество АКБ вариативно.

Они востребованы при выездных задачах по наладке и восстановлению в полевых условиях на различных видах оборудования. Нашли применение при ремонте автомобильной и спецтехники, а также при прокладке и диагностировании кабельных коммуникационных сетей и оборудования.

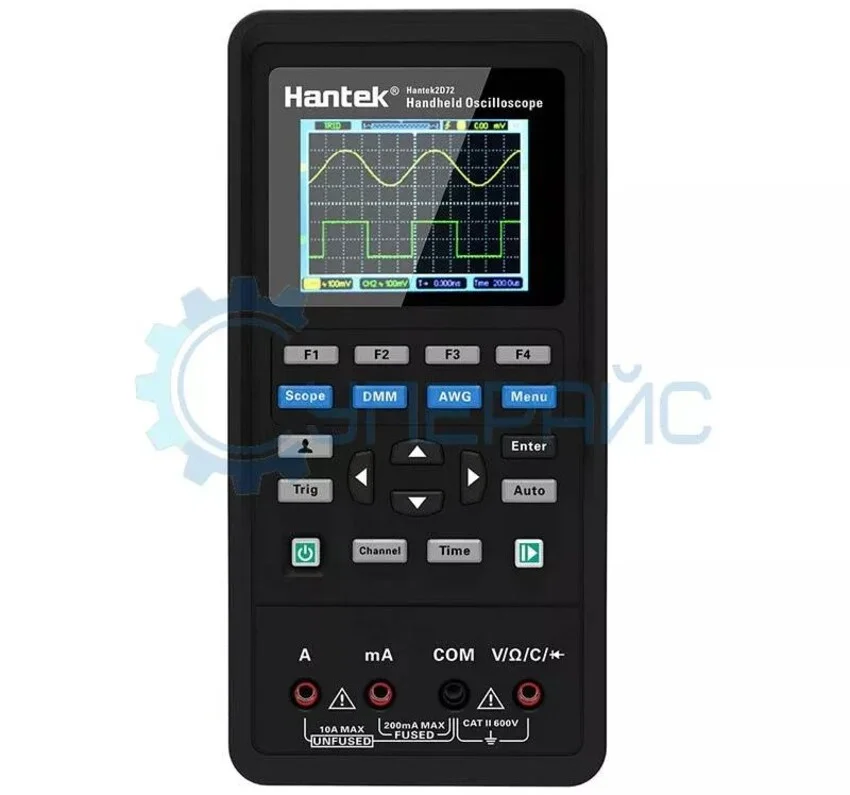

Это крайне компактные и лёгкие устройства со сбалансированными характеристиками. Помимо базового функционала, обладают также функциями мультиметра, и, опционально, генератора сигналов. Небольшие габариты устройства незаменимы при исследованиях в полевых условиях, к примеру, при техобслуживании автомобильной или специальной дорожно-строительной техники. Все модели отличаются невысокой стоимостью, что становится ещё одним большим плюсом. Они двухканальные с поддержкой 40/70/80Мгц; степенью дискретизации до 250 Мвыб/с; глубиной памяти 6 тысяч точек. Встроен USB-порт.

Абсолютно во все модели встроен мультиметр, а в часть из них — генератор сигналов.

Все оснащены 2.8-дюймовым ЖК-дисплеем разрешением 320*240 точек. Питание устройства выполнено от двух li-ion АКБ на 2600 мА/ч.

Как было сказано, они находят применение в автомастерских, занимающих сложным ремонтом автопроводки и блоков управления.

Это современная итерация линейки классических высокопроизводительных портативных осциллографов DSO1000. Отличается эксплуатационными характеристиками и надёжно защищена по классу IP51. Используется в условиях производственной запылённости, замасленности и повышенной влажности. В наличии два канала по 70/100/150/200Мгц каждый; степень дискретизации до 1 Гвыб/с; глубина памяти 2 миллиона точек; множество режимов синхронизации; поддержка разных параметров измерений. Во все модели встроен мультиметром, есть USB.

Все модели оснащены 5.6-дюймовым ЖК-экраном разрешением 640*480 точек. Питание устройств как от БП, так и от съёмного блока аккумуляторов стандартного типоразмера 18650.

Предназначаются в первую очередь для работы в сложных производственных условиях, в которых подвержены вибрации, ударам, пылевому и грязевому воздействию.

Это логическое продолжение предыдущей серии, но с расширенным функционалом. Помимо рабочих характеристик, предлагает защиту класса IP51. Доступна в двухканальной конфигурации на 70/100/150/200Мгц; дискретизация до 1 Гвыб/с; глубина памяти 2 миллиона точек. Оснащена USB-интерфейсом.

Во все модели встроен генератор сигналов и мультиметр.

Все модели оснащены 5.6-дюймовым ЖК-экраном на 640*480 точек. Питается от БП или от съёмного блока аккумуляторных батарей типоразмера 18650.

Созданы для эксплуатации в тяжёлых условиях при вибрации, ударах, запылённости и загрязнённости.

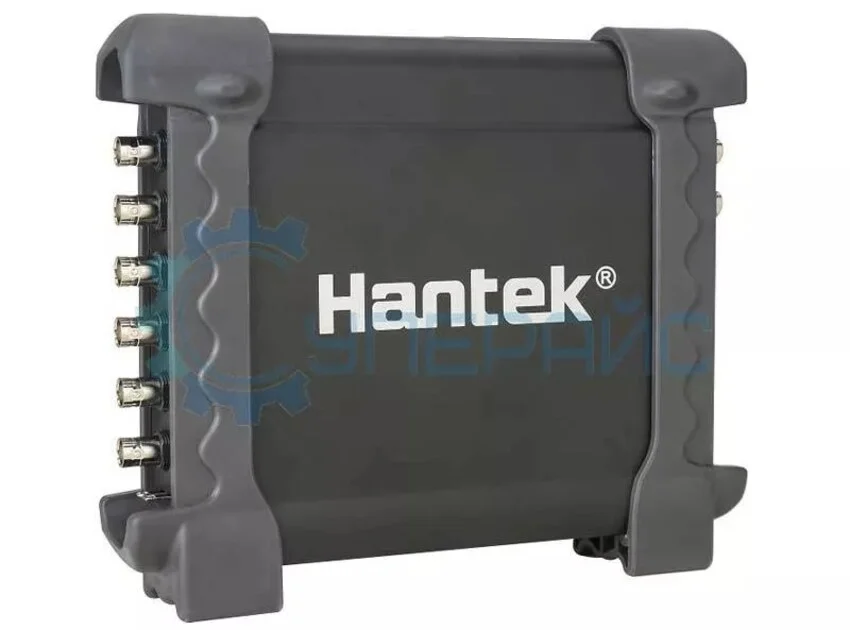

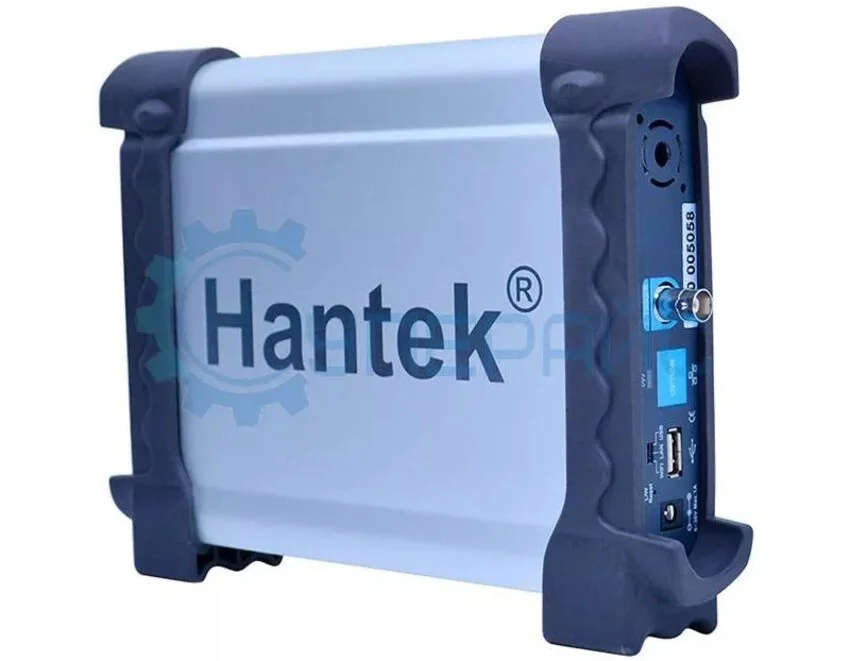

Это спецприборы для диагностики систем автомобиля: впрыска, зажигания, контроля работоспособности датчиков и шин передачи данных (свыше 80 видов диагностики). Оборудование имеет восемь каналов на 100 килогерц; дискретизация до 2.4 Мвыб/с; глубина памяти 4 тысячи точек.

Работают только вместе с персональным компьютером. Подключаются к нему по USB.

Все модели оснащены встроенным восьмиканальным специализированным генератором сигналов с генерацией с частотой до 250 килогерц и предназначенным для имитации импульсов датчиков и систем автомобиля.

Они найдут применение в профессиональных автомастерских.

В неё входит ряд моделей с разными характеристиками. Младшие модели имеют 4 канала по 60Мгц; дискретизация 200 Мвыб/с; глубина памяти от 10 тысяч до 16 миллионов точек. Некоторые модели оснащены встроенным одноканальным 25-Мгц генератором сигналов.

Старшие модели имеют четыре канала по 100/200/250Мгц; степень дискретизации 1 Гвыб/с; глубину памяти от 1.6 тысячи до 128 миллионов точек; множество режимов синхронизации; несколько видов измерений. Некоторые оборудованы одноканальным генератором сигналов до 25 Мгц и 16-канальным логическим анализатором для отладки цифровой техники.

Дисплея и органов управления нет: работа возможна лишь с помощью персонального компьютера. Подключение реализовано через USB.

Младшие модели походят для мастерских по работе электронной техникой. Старшие, в свою очередь, — производительные и универсальные приборы, применяемые как в любительских, так и в профессиональных лабораториях.

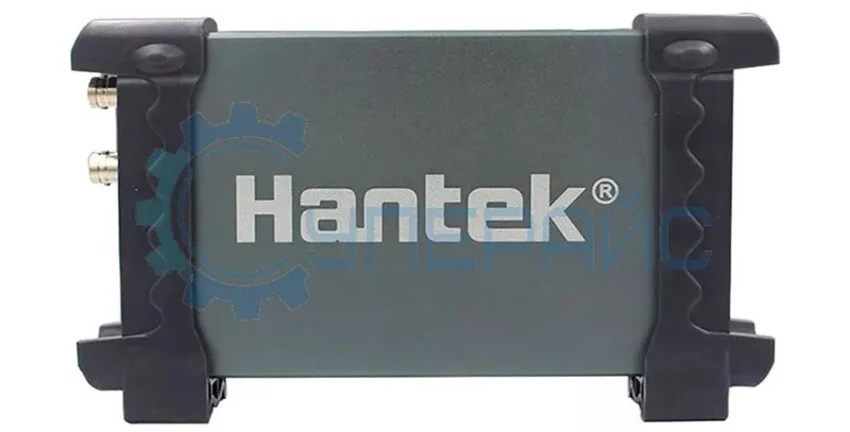

Как и в предыдущую, в неё входит разноплановые устройства. Младшая DSO6022BL предоставлена в двухканальной конфигурации по 20 Мгц на канал; дискретизация 48 Мвыб/с; глубина памяти 1 млн точек; встроен логический анализатор.

Более старшие модели выполнены в двухканальной версии на 20/50/80/100/200Мгц; дискретизация 48/150/250 Мвыб/с; глубина памяти до 1 миллион точек. Генератора сигналов или логического анализатора нет.

Топовые модели 4-канальные по 70/100/200/250Мгц на канал; дискретизация до 1 Гвыб/с; глубина памяти до 64 миллионов точек. Некоторые оснащены встроенным одноканальным 25-мегагерцным генератором сигналов. Модель DSO6254BE оснащена встроенным анализатором спектра на основе быстрого преобразования Фурье.

Нет дисплея и локальных органов управления: осциллография выполняется на ПК. Прибор подключается к компьютеру через USB.

Все модели — универсальные контрольно-измерительные приборы, которые применимы при решении широкого круга инженерных задач.

Модель Hantek iDSO1070A получила средние параметры полосы пропускания и степени дискретизации, но обладает некоторыми выдающими особенностями. Среди них — наличие встроенного беспроводного интерфейса связи Wi-Fi как для дистанционного управления, так и для снятия показаний. Для этого есть ПО как для популярных ОС. Устройство в двухканальном исполнении по 70 Мгц/кан.; дискретизация до 250 Мвыб/с; глубина памяти 6 тысяч точек.

Работает при подключении к ПК с помощью интерфейса USB или Wi-Fi.

Питание устройства от встроенного литий-ионного аккумулятора. Зарядка аккумулятора от блока питания, поставляемого в комплекте.

Вероятной сферой применения осциллографа является автономное дистанционное снятие показаний в составе измерительного стенда или установки.

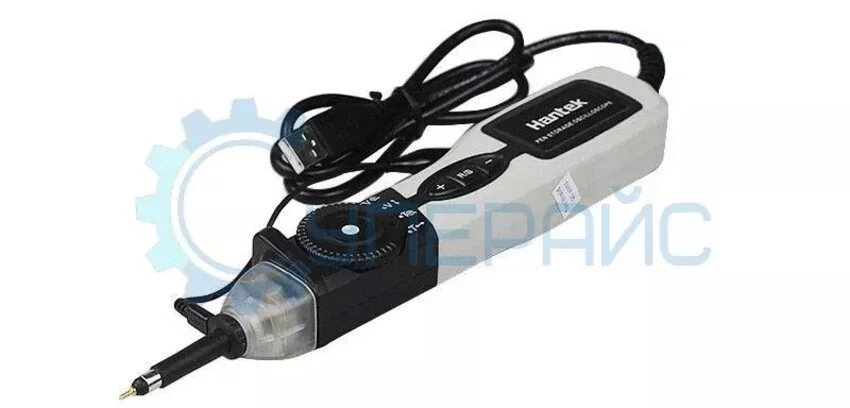

Модель PSO2020, как и предыдущая, не похвастает эксплуатационными параметрами, в отличие от формфактора: она размещается в ладони одной руки. Компактное устройство легко переносить в кармане и использовать в крайне стеснённых условиях работы, в которых размещение другого оборудования невозможно или затруднено. Поддерживается один канал на 20Мгц; дискретизация до 69 Мвыб/с; глубина памяти 1 млн точек.

Работает только при подключении к компьютеру. Подключается к ПК через USB-интерфейс.

Из-за малой стоимости его рекомендуем как новичкам, так и профессионалам в качестве «карманного» осциллографа, который всегда под рукой, и для работы в стеснённых производственных условиях.
