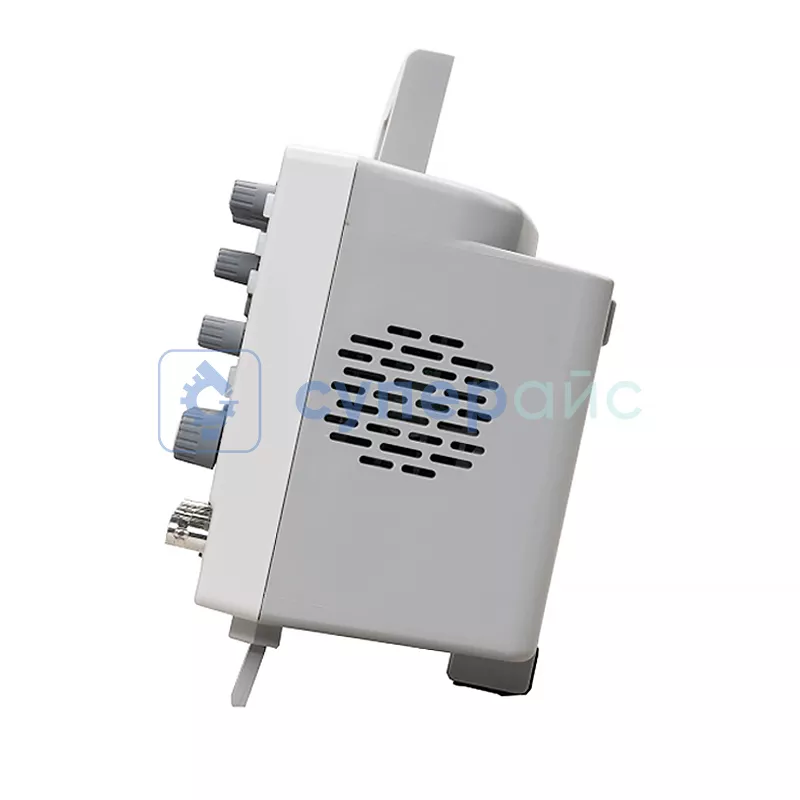

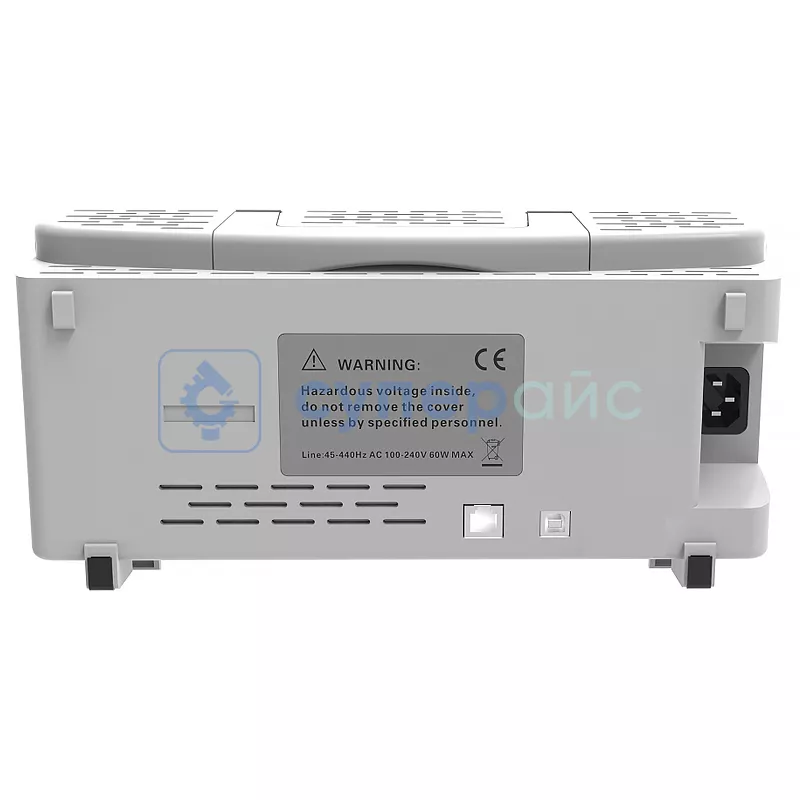

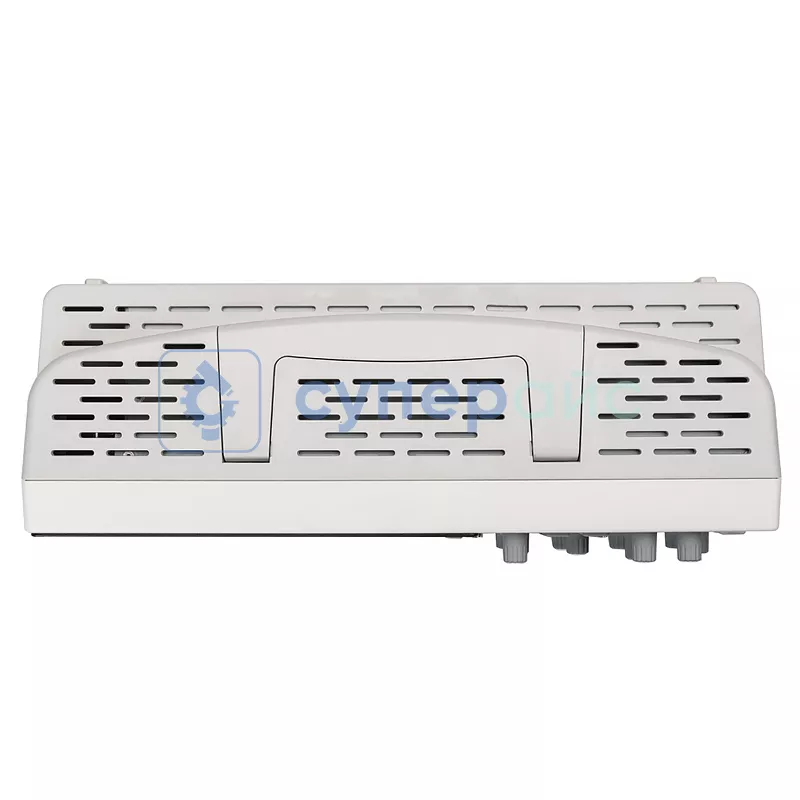

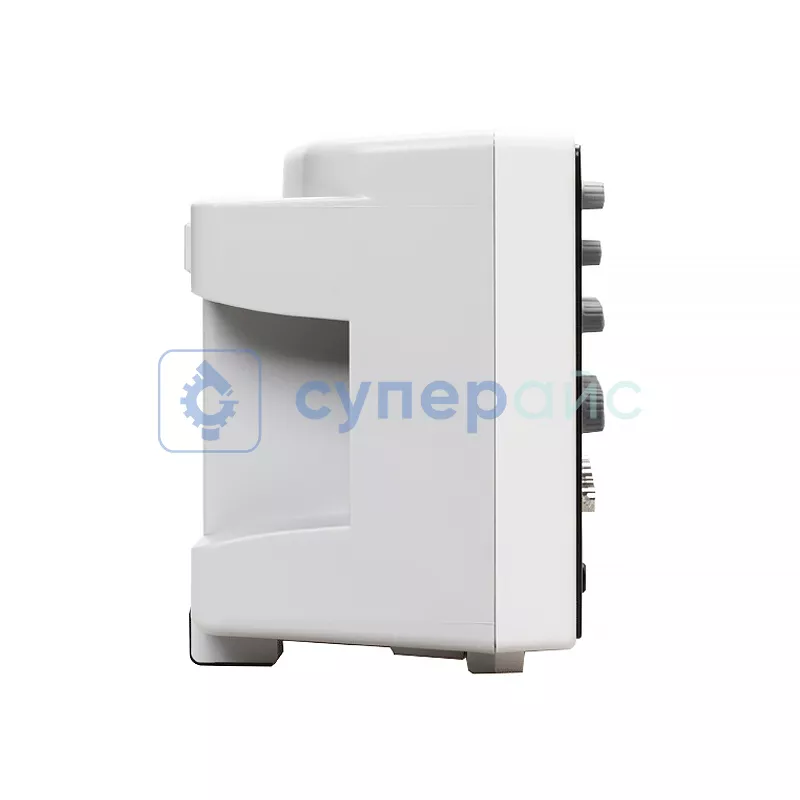

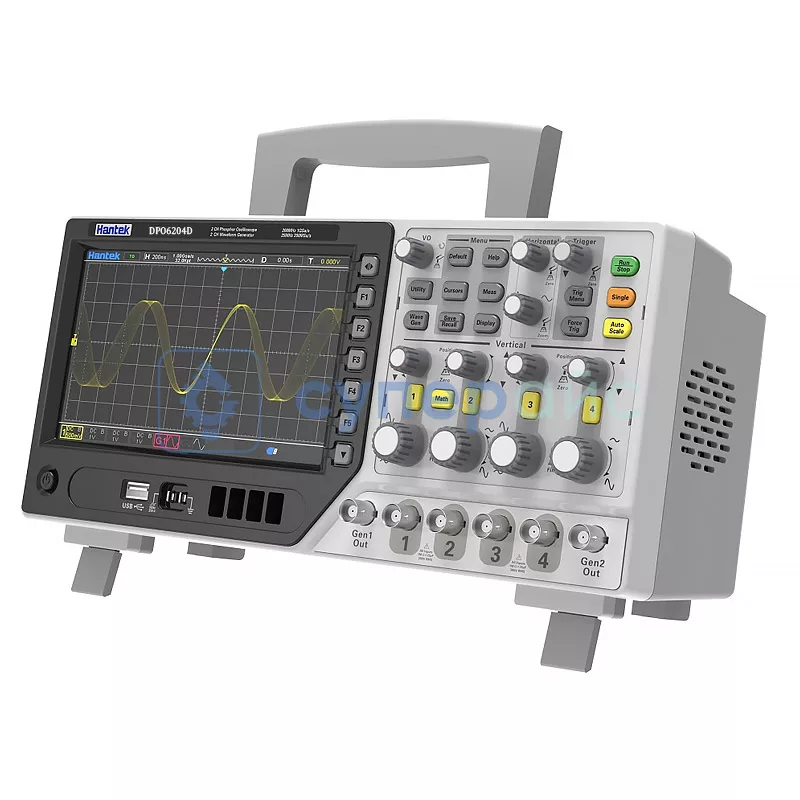

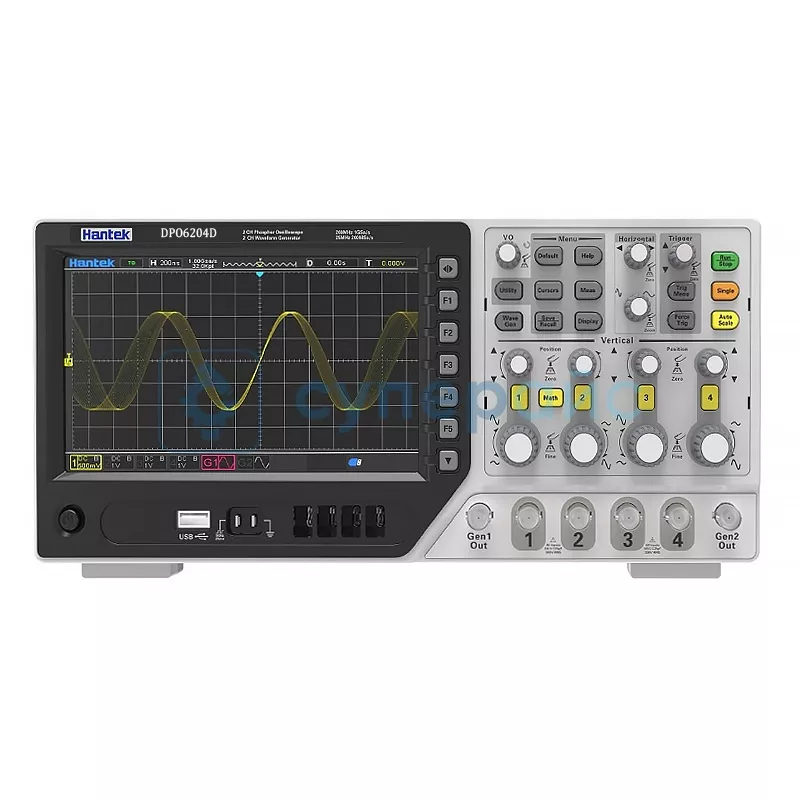

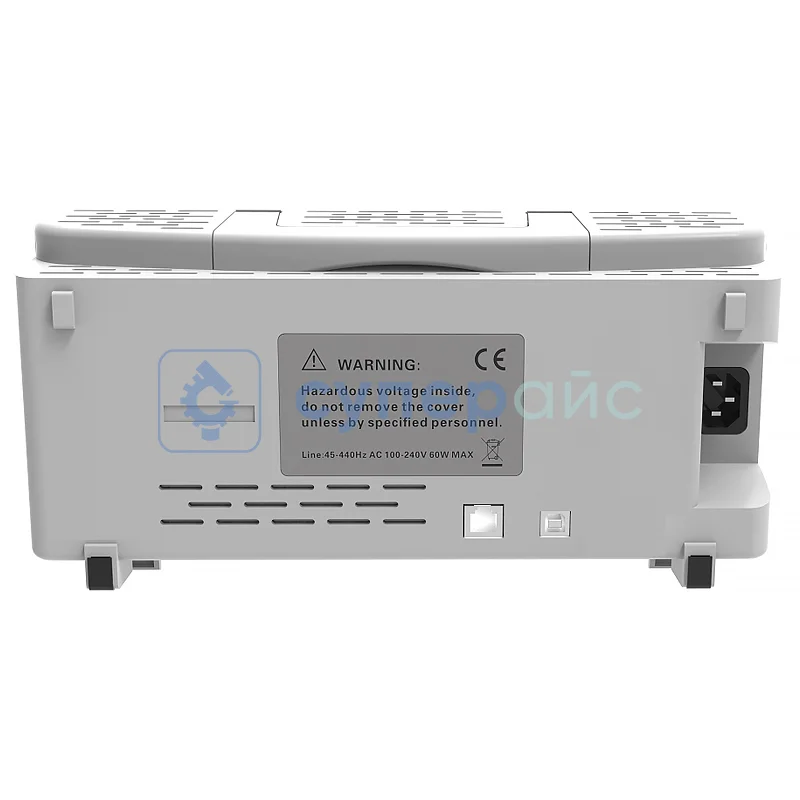

Осциллограф четырехканальный Hantek MPO6204D
73 900 ₽
73 900 ₽
включая НДС: 22%
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
24716
Модель (серия)
MPO6204D
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek MPO6204D
Общие данные
Артикул (код товара)
24716
Производитель (бренд)
Модель (серия)
MPO6204D
Страна производства
Китай
Гарантия, мес.
18
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Максимальное входное напряжение
300 В (10 Х)
Входные параметры
Развязка входа
DC, AC, GND
Входное сопротивление
1 МОс ± 2%
Входная ёмкость
25 пФ ± 3 пФ
Максимальное входное напряжение
300 В (10 Х)
Коэффициенты пробников
1Х, 10Х, 100Х, 1000Х
Канальная изоляция
> 40 дБ
Вертикальная система
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Вертикальная чувствительность
500 мкВ/дел – 10 В/дел
Ограничение полосы
20 МГц
Низкочастотный отклик
≤ 10 Гц
Точность усиления постоянного тока
± 3 % (10 В/дел – 10 мВ/дел), ± 4 % (5 мВ/дел – 500 мкВ/дел)
Точность вертикального смещения
± 0,1 дел ± 2 мВ ± 1 % смещения
Система синхронизации
Базовые типы триггера
Edge
Протокольный триггер
UART, LIN, CAN, SPI, IIC
Горизонтальная система
Горизонтальная развёртка
2 нс/дел – 100 с/дел
Точность временной базы
± 25 ppm
Дрейф временной базы
± 5 ppm/год
Режимы развёртки
YT, XY, Roll
Интерполяция
sin(x)/x
Система измерения
Автоматические измерения
частота, период, среднее значение, размах, среднеквадратичное значение, минимум, максимум, время нарастания, время спада, + ширина, - ширина, основание, вершина, середина, амплитуда, выброс, предустановка, разность фаз, + рабочий цикл, - рабочий цикл, среднее значение периода, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
Курсорные измерения
ΔV, ΔT, 1/ΔT
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Декодирование сигналов шин
UART
SPI
LIN
CAN
SPI
LIN
CAN
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
Wi-Fi
LAN
Wi-Fi
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Обучение и научные исследования
Автомобильная диагностика
Обучение и научные исследования
Разреш. дисплея, пиксель
Рабочая температура
0 - 50°C (32 - 122°F)
Рабочая влажность
≤ 40°C: влажность ≤90%
Комплектация
Комплектация
пассивные пробники напряжения - 4 шт
кабель питания - 1 шт
USB-кабель - 1 шт
кабель BNC-BNC - 1шт
кабель BNC с зажимами крокодил - 1шт
мини-крючки - 16 шт
щуп (пробник) для логического анализатора - 4 шт
кабель подключения логического анализатора - 4 шт
кабель питания - 1 шт
USB-кабель - 1 шт
кабель BNC-BNC - 1шт
кабель BNC с зажимами крокодил - 1шт
мини-крючки - 16 шт
щуп (пробник) для логического анализатора - 4 шт
кабель подключения логического анализатора - 4 шт
Габариты и вес
Габариты прибора
318 х 140 х 150 мм
Габариты упаковки
385 x 215 x 270 мм
Вес нетто, кг
2,9
Вес брутто, кг
4,55
Описание Hantek MPO6204D
Обзорная таблица осциллографов Hantek
| Характеристики | MPO6204D | MPO6104D |
| Полоса пропускания | 200 МГц | 100 МГц |
| Количество каналов | 4 | |
| Частота дискретизации | 1 ГВыб/с | |
| Чувствительность | 500 мкВ - 10 В | |
| Глубина записи | 64 Мб | |
| Частота обновления | 60000 / 400000 | |
| Выходное напряжение | 2 В, нагрузка ≥ 1 МОм | |
| Частота | 1 кГц | |
| Питание | 100 - 120 VACRMS(±10%)от 45 Гц до 440 Гц | |
| Дисплей | сенсорный, (800 x 480) TFT | |
| Интерфейс | USB-устройство, USB-хост, LAN, EDU WIFI | |
Высокоскоростной осциллограф Hantek MPO6204D
Hantek MPO6204D представляет собой многофункциональный осциллограф, предназначенный для таких областей применения, как электроника, электротехника, научные исследования и разработка новых технических образцов.
Модель оснащена четырьмя каналами и сенсорным дисплеем, обеспечивающим интуитивно-понятное управление. Благодаря обширному набору функций прибор сочетает возможности как настольного осциллографа, так и логического анализатора, а также генератора сигналов.
Располагает широкой полосой пропускания, а также автоматическим, нормальным и однократным режимами синхронизации. Доступна функция сохранения осциллограмм.
Интерфейс модели поддерживает USB и другие разъёмы подключения, а также беспроводное соединение по Wi-Fi.
Высокая скорость захвата данных, возможность одновременного наблюдения за четырьмя сигналами, а также широкий диапазон частот делают настольный осциллограф Hantek MPO6204D универсальным точным инструментом для диагностики и анализа сложных электронных схем.
Прибор используется как в учебных заведениях, так и в исследовательских лабораториях, а также в промышленности.
Подойдёт для инженеров, техников и научных работников, занимающихся разработкой и обслуживанием электрооборудования. Поможет проводить комплексный анализ сигналов и оптимизировать работу автоматизированных комплексов.
Документация и ПО Hantek MPO6204D
Название
Язык
Версия
Размер и тип
Руководство пользователя для настольных осциллографов Hantek серии DPO6000 / MPO6000
Язык:
Русский
Размер и тип:
1,6 МБ,
pdf
Руководство пользователя для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.3
Размер и тип:
1,89 МБ,
PDF
Протокол SCPI для осциллографов Hantek серии DPO6000/MPO6000
Язык:
Китайский
Версия:
1.1
Размер и тип:
1,78 МБ,
PDF
Пример кода для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
1,8 МБ,
RAR
RAR
Прошивка для цифровых осциллографов Hantek серии DPO6004B(C)/MPO6004D
Язык:
Английский
Размер и тип:
4,13 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek MPO6204D
Михаил
08.12.2025 14:44:17
Хороший комбинированный прибор за свои деньги. По сути это три в одном: осциллограф на 200 МГц, двухканальный генератор и 16-канальный логический анализатор.Из коробки идёт с кучей аксессуаров, включая пробники для логического анализатора, что экономит деньги.Из минусов экран небольшой и не самый чёткий. Это универсальный и выгодный набор много чего есть, советую для покупки
SUPEREYES.RU
09.12.2025 06:48:08
Михаил
Хороший комбинированный прибор за свои деньги. По сути это три в одном: осциллограф на 200 МГц, двухканальный генератор и 16-канальный логический анализатор.Из коробки идёт с кучей аксессуаров, включая пробники для логического анализатора, что экономит деньги.Из минусов экран небольшой и не самый чёткий. Это универсальный и выгодный набор много чего есть, советую для покупки
Хороший комбинированный прибор за свои деньги. По сути это три в одном: осциллограф на 200 МГц, двухканальный генератор и 16-канальный логический анализатор.Из коробки идёт с кучей аксессуаров, включая пробники для логического анализатора, что экономит деньги.Из минусов экран небольшой и не самый чёткий. Это универсальный и выгодный набор много чего есть, советую для покупки
Здравствуйте, Михаил!
Благодарим вас за развернутый и полезный отзыв о четырёхканальном осциллографе Hantek MPO6204D! Нам очень ценно, когда пользователи отмечают практическую ценность и универсальность оборудования в соотношении с его стоимостью.
Ваше замечание относительно размера и четкости экрана мы принимаем к сведению. В компактных комбинированных приборах это частый компромисс, однако, как вы верно подметили, функциональность и выгода от наличия трёх инструментов в одном зачастую перевешивают этот нюанс.
Спасибо за вашу рекомендацию! Она станет отличным ориентиром для тех, кто ищет универсальное и экономичное решение для мастерской или домашней лаборатории.
С уважением, Администрация магазина Суперайс
