Инструменты, которые окупаются за один сложный ремонт

Время чтения: 20 минут

В среде начинающих радиолюбителей, мастеров-одиночек и даже владельцев небольших мастерских годами ходит опасный миф. Он звучит так: «профессиональное лабораторное оборудование — удел крупных сервисных центров с огромным потоком клиентов, а мне на первое время хватит самого дешёвого китайского мультиметра и бытового паяльника-пистолета».

В итоге специалист застревает на простейших копеечных ковыряниях — замене вздувшихся электролитических конденсаторов в блоках питания старых телевизоров или перепайке разъёмов Micro-USB. Любая более сложная задача (от залитого смартфона до нестабильно работающей материнской платы ПК) вызывает ступор, бесконечную диагностику методом «научного тыка» и, как закономерный финал, отказ от коммерческой работы.

Формула окупаемости любого измерительного прибора или ремонтного оборудования строится на базовом соотношении его рыночной стоимости к чистой прибыли, которую мастер получает за выполнение операций, невозможных без этого инструмента. Давайте зафиксируем логику расчёта, которой мы будем пользоваться на протяжении всего гида. Мы берём среднюю розничную стоимость прибора, определяем тип сложного ремонта, который переходит из категории «невыполнимо» в категорию «сделано за час/день», оцениваем среднюю рыночную стоимость такой услуги для конечного клиента и делим первую величину на вторую.

В большинстве случаев результат деления равен единице или двойке. Это означает, что окупаемость инструментов для ремонта цифровой аппаратуры наступает буквально после первого-второго успешно закрытого заказа.

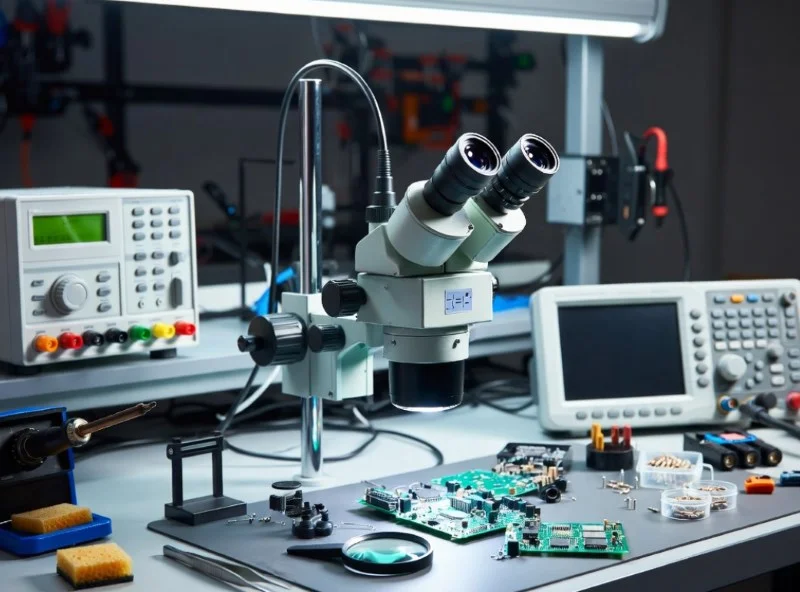

Без него пайка SMD — это лотерея, с ним — работа. Стоимость инструмента 8 000–25 000 рублей в зависимости от класса:

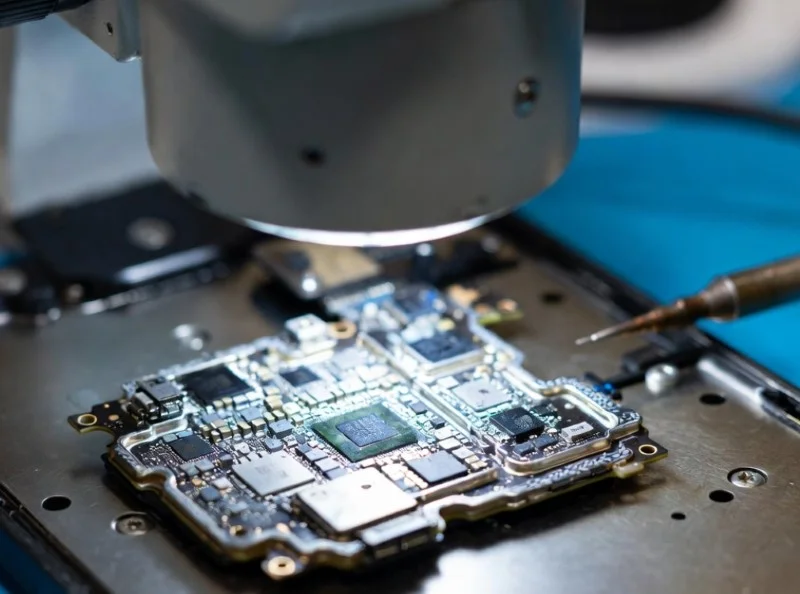

Попытки ремонтировать современные смартфоны, планшеты, автоэлектронику или платы управления бытовой техники под обычной настольной лупой или, что ещё хуже, полагаясь исключительно на собственное зрение — это прямой путь к критическому повреждению дорожек. Плотность монтажа давно перешагнула грань комфортного человеческого восприятия. Компоненты типоразмера 0402 имеют габариты 1.0×0.5 мм, а микросхемы в корпусах QFN и BGA обладают шагом выводов в десятые доли миллиметра.

Стоит ли брать микроскоп для пайки SMD? Ответ становится очевидным, как только мастер сталкивается с необходимостью восстановить оборванный под корень печатный проводник шириной 0.08 мм или вычистить «зелень» после попадания влаги в цепь питания подсветки дисплея iPhone.

Без специализированной оптики обнаружить микроскопическое повреждение (волосяное замыкание или микротрещину в припое) физически невозможно. Мастер тратит часы на бесполезную прозвонку всей платы мультиметром, признаёт её неремонтопригодной и теряет деньги.

Под бинокулярным микроскопом с честным оптическим увеличением вся топология платы видна как на ладони. Специалист чётко контролирует позиционирование жала паяльника, зачищает окислы, наносит микродозу флюса и за пару минут аккуратно впаивает перемычку.

При покупке обращайте внимание на честное фокусное (рабочее) расстояние. Оно должно составлять не менее 90–100 мм. Это пространство необходимо для свободного манипулирования термовоздушным феном, паяльником или пинцетом под объективом. Оптимальный выбор — стереоскопический зум в диапазоне от 7× до 45× на тяжёлой устойчивой штативной стойке. Если нужно выводить изображение на экран для демонстрации клиентам или ведения базы знаний, выбирайте тринокулярные модели с выделенным портом под цифровую C-mount камеру.

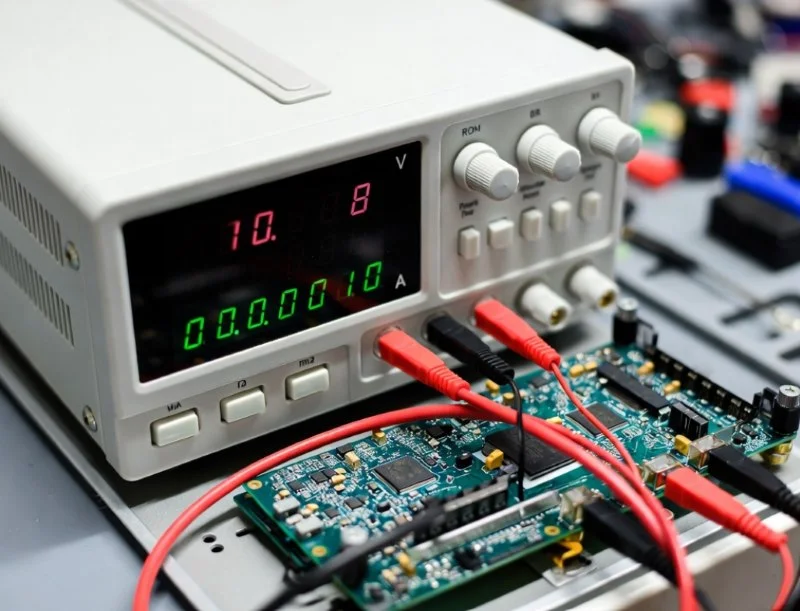

ЛБП с ограничением тока — инструмент быстрой диагностики. Его стоимость от 3 000 до 12 000 рублей:

Каждый второй сложный отказ цифровой техники сопровождается глухим симптомом — «не включается, индикаторы не горят». В подавляющем большинстве случаев это означает наличие короткого замыкания (КЗ) в одной из многочисленных вторичных цепей питания платы. Обычный мультиметр в режиме звуковой прозвонки лишь уныло пищит и фиксирует факт того, что линия наглухо сидит на «земле». Но на этой линии параллельно распаяны десятки керамических блокировочных конденсаторов, несколько шим-контроллеров и силовых транзисторов. Какой именно из них пробит? Вопрос, на который без ЛБП можно отвечать сутками, поочерёдно выпаивая каждый элемент.

Давайте разберёмся, для чего нужен лабораторный блок питания на практике. Его ключевая функция — регулируемое и строго контролируемое ограничение тока. Чтобы найти виновника КЗ за пару минут, мастер устанавливает на ЛБП безопасное для данной линии напряжение (например, 1.0 В для процессорной линии или 3.3 В) и выставляет ограничение по току в районе 0.1–0.2 ампера. Подавая это питание на плату, он превращает пробитый компонент в микроскопический обогреватель.

Поскольку в точке короткого замыкания сопротивление стремится к минимальным долям Ома, протекающий высокий ток мгновенно разогревает именно повреждённый полупроводник или пробитую керамику. Мастер локализует неисправность тактильно, посредством чековой ленты, тепловизора или капли спирта, которая мгновенно испаряется с неисправного элемента.

Помимо поиска КЗ, лабораторные блоки питания обеспечивают так называемый «безопасный первый пуск» платы после замены дорогостоящих чипов. Ограничив ток на уровне 100 мА, вы гарантируете, что даже при наличии скрытой ошибки монтажа плата не выгорит повторно с фейерверком. Ни один вменяемый специалист не станет тестировать отремонтированное устройство, питая его непосредственно от штатного сетевого адаптера без защиты по току.

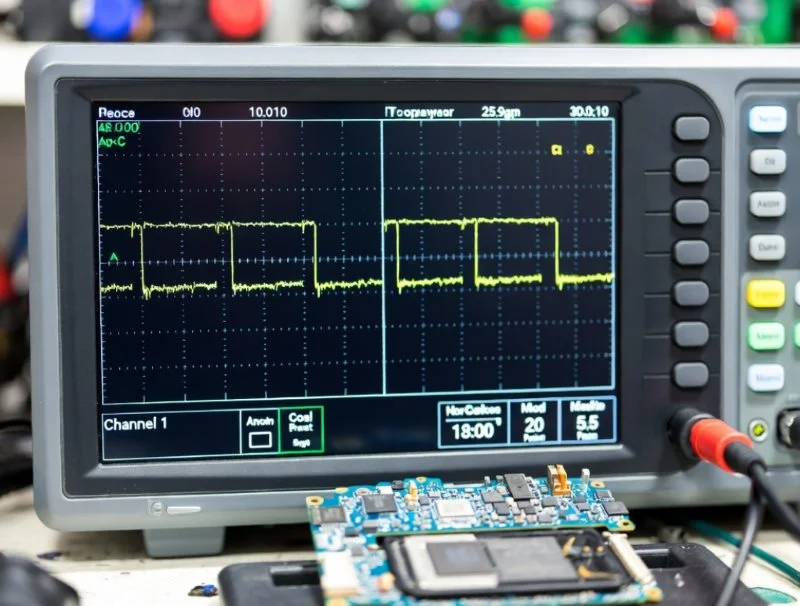

Если плата не стартует, питание на выходах PMIC есть, мультиметр показывает норму, нужно средство посерьёзнее. Когда мультиметр бессилен, осциллограф показывает, что тактовый сигнал 32 кГц для процессора отсутствует:

Повседневная практика ремонта сталкивает мастера с коварной ситуацией — плата получает питание от ЛБП, токи потребления в норме, коротких замыканий нет, мультиметр на всех ключевых дросселях показывает идеальные постоянные напряжения (например, 1.2 В, 1.8 В, 5 В). С точки зрения вольтметра плата абсолютно «здорова». Однако устройство категорически отказывается запускаться, виснет намертво на этапе инициализации или циклически перезагружается. В этот момент наступает технологический тупик для тех, у кого нет осциллографа. Вы не видите динамику процессов, когда мультиметра недостаточно.

В таких случаях остро встаёт вопрос — стоит ли покупать осциллограф для ремонта, или это пустая трата бюджета? Давайте обратимся к классическому сервисному кейсу. Ноутбук не реагирует на кнопку включения, при этом дежурное питание присутствует. Подключаем щуп осциллографа к выводам часового кварцевого резонатора на 32.768 кГц, который тактует южный мост или мультиконтроллер. Мультиметр покажет там невнятные 1.1 Вольта постоянного смещения. Осциллограф, в свою очередь, сразу демонстрирует ломаную, зашумлённую синусоиду со срезанной вершиной или полное отсутствие генерации. Проблема локализована за 15 секунд — замена копеечного кварца возвращает устройство к жизни.

Аналогично прибор незаменим при анализе работы импульсных ШИМ-контроллеров. Без него невозможно увидеть короткие пачки импульсов опроса микросхемы BIOS при подаче питания, невозможно зафиксировать пульсации и просадки по линиям питания из-за высохших ESR-конденсаторов, невозможно проверить обмен по шинам данных в автомобильной электронике.

Пирометр окупается после второго-третьего применения. Тепловизор — после 5–10 сложных ремонтов. Пирометр — наименее дорогой инструмент в этом списке с одной из самых высоких частот применения. Поэтому его нужно брать в первую очередь:

Локализация тепловых аномалий — один из самых эффективных методов поиска неисправностей. Любой компонент электроники, работающий в нештатном режиме из-за внутренней деградации, утечки или перегрузки, начинает выделять избыточное тепло. Но как найти эту горячую точку оперативно? Методика «потрогать пальцем» обладает нулевой точностью на мелких SMD-компонентах. На помощь приходят оптические бесконтактные измерители температуры.

В профессиональном сообществе часто ведут дискуссии на тему: когда нужен тепловизор, а когда — пирометр. Начинающие мастера часто совершают экономическую ошибку, оформляя кредит на дорогой тепловизор стоимостью 40 000 рублей при минимальном потоке заказов. Для подавляющего большинства повседневных задач (проверить нагрев силовых транзисторов инвертора, оценить температуру радиатора процессора, найти откровенно раскалённый элемент на силовой плате) обычного компактного пирометра стоимостью 1 500 рублей хватает с избытком. Он точечный, надёжный, мгновенно считывает показатели и окупается буквально за 2–3 дня работы мастерской.

Полноценная инфракрасная тепловизионная матрица становится жизненно необходимой тогда, когда вам нужно за секунды найти утечку тока в единицы миллиампер на сложной многослойной плате смартфона, где тепловой след едва заметен и быстро рассеивается по внутренним медным слоям заземления. Тепловизор мгновенно выводит на экран контрастную карту распределения температур, подсвечивая конкретный пробитый конденсатор среди сотни абсолютно идентичных внешне соседей.

Поэтому если вы только открываете мастерскую или занимаетесь ремонтом в качестве хобби, начните с качественного пирометра. Это инструмент с минимальным порогом входа и высокой частотой применения. Переходить на покупку профессиональной тепловизионной камеры имеет смысл тогда, когда поток заказов на ремонт многослойных плат смартфонов становится регулярным.

Разблокировки — массовый запрос в любом сервисе, и программатор быстро окупится:

Огромный пласт неисправностей электроники имеет не аппаратную, а программную природу. Сбой по питанию в момент обновления прошивки, деградация ячеек памяти из-за длительной эксплуатации, некорректные действия пользователя — и вот перед нами абсолютно исправное аппаратно устройство, которое превратилось в безжизненный «кирпич». Мультиметр показывает норму, осциллограф фиксирует вялые попытки процессора считать данные, но запуск не происходит, потому что повреждена микропрограмма.

Покупка оборудования из категории программаторы взамен устаревших решений кардинально расширяет спектр услуг любого сервиса. Самый типовой и денежный кейс — восстановление заблокированных ноутбуков корпоративного сегмента или сброс забытого пароля администратора на уровне BIOS. Мастеру достаточно выпаять микросхему SPI Flash, установить её в панель программатора, залить чистый заводской инженерный дамп, после чего впаять чип обратно.

Процедура занимает от силы 15–20 минут времени при наличии наработанной базы прошивок, а стоимость разблокировки или восстановления BIOS ноутбука у клиента составляет от 1 500 до 4 000 рублей. Несложно посчитать, что всего один успешно восстановленный аппарат полностью выводит прибор в точку чистой прибыли. Кроме того, программатор — это незаменимый инструмент для перепрошивки микросхем памяти современных Smart TV, роутеров, автомобильных блоков управления (ЭБУ) и бытовых контроллеров.

Чтобы окончательно систематизировать полученные данные и наглядно увидеть финансовую целесообразность оснащения рабочего места, давайте сведём ключевые показатели приборов в единую матрицу окупаемости. В итоге можно будет окончательно понять, что нужно для ремонта смартфонов. Оборудование представлено в каталоге Суперайс.

Профессиональный измерительный и ремонтный инструмент не должен оцениваться через призму абстрактных трат. Когда вы покупаете качественное оборудование, вы приобретаете собственное сэкономленное время, избавление от рутинной слепой работы и, самое главное, технологическую возможность принимать в работу дорогие высокомаржинальные заказы, от которых с ужасом отказываются конкуренты, вооружившиеся лишь копеечными мультиметрами.
