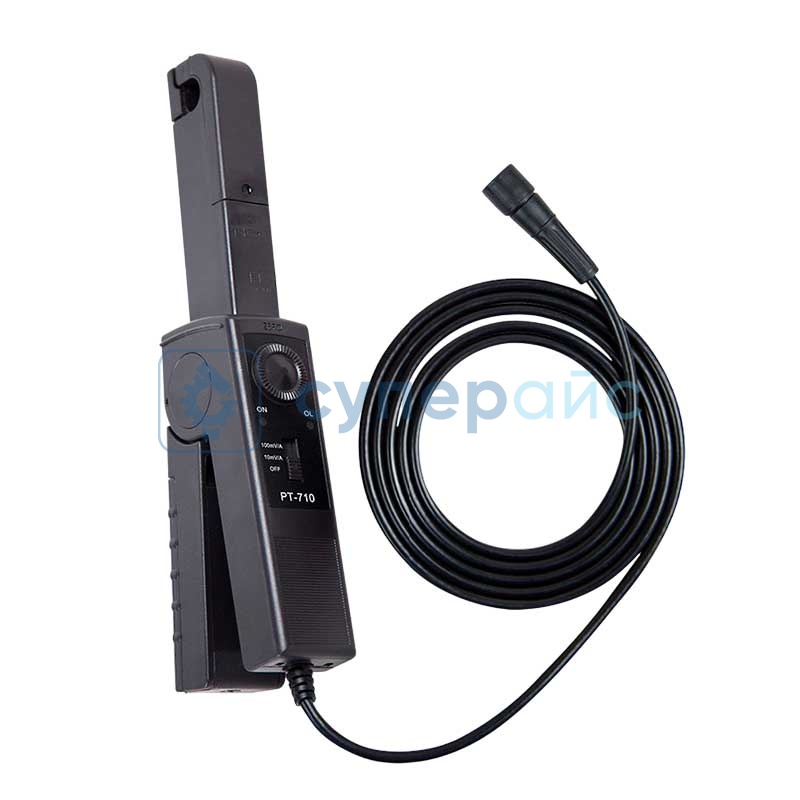

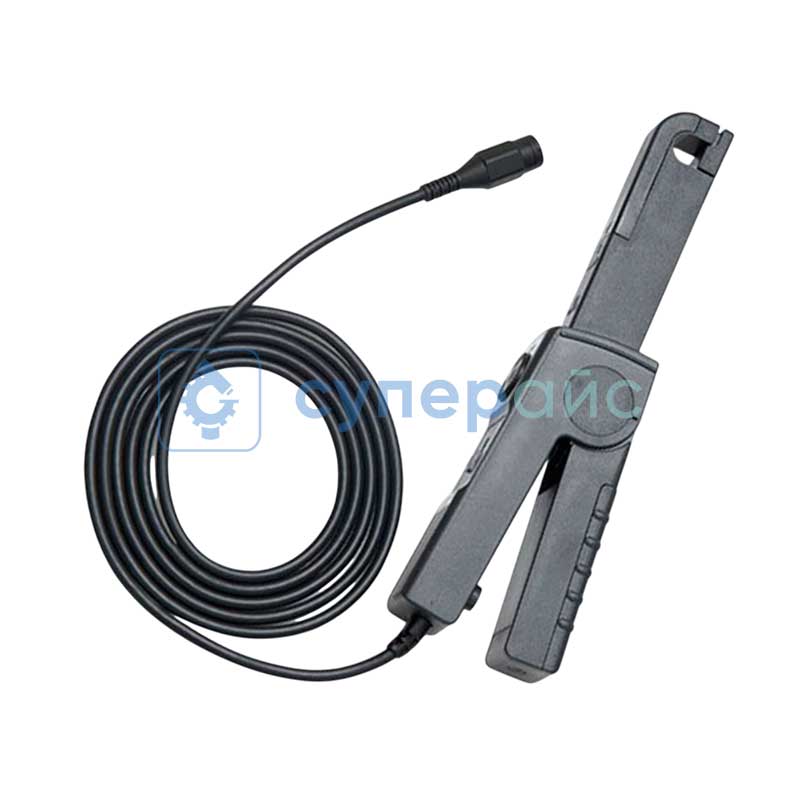

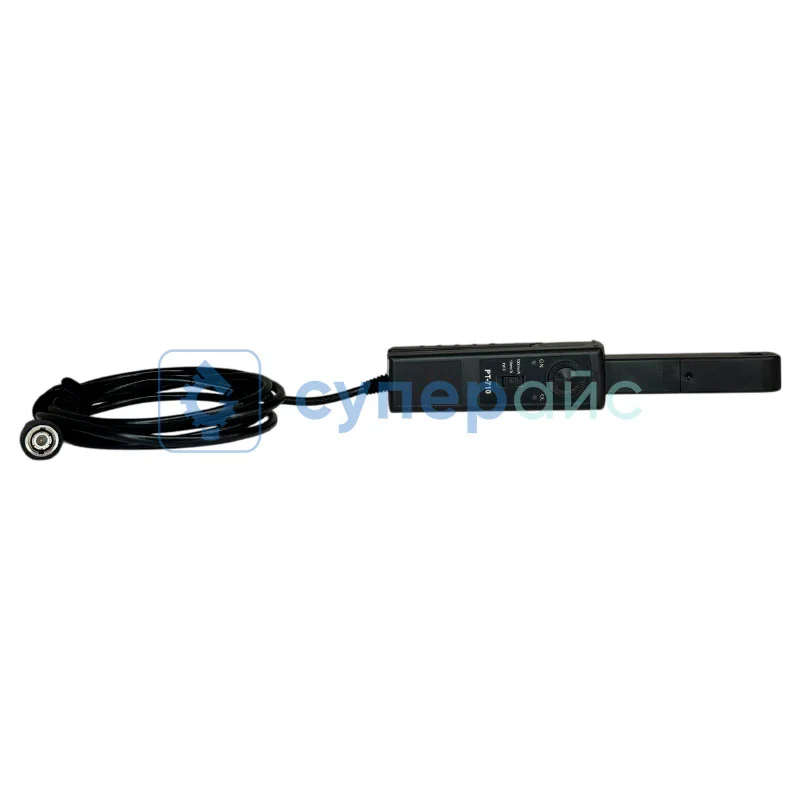

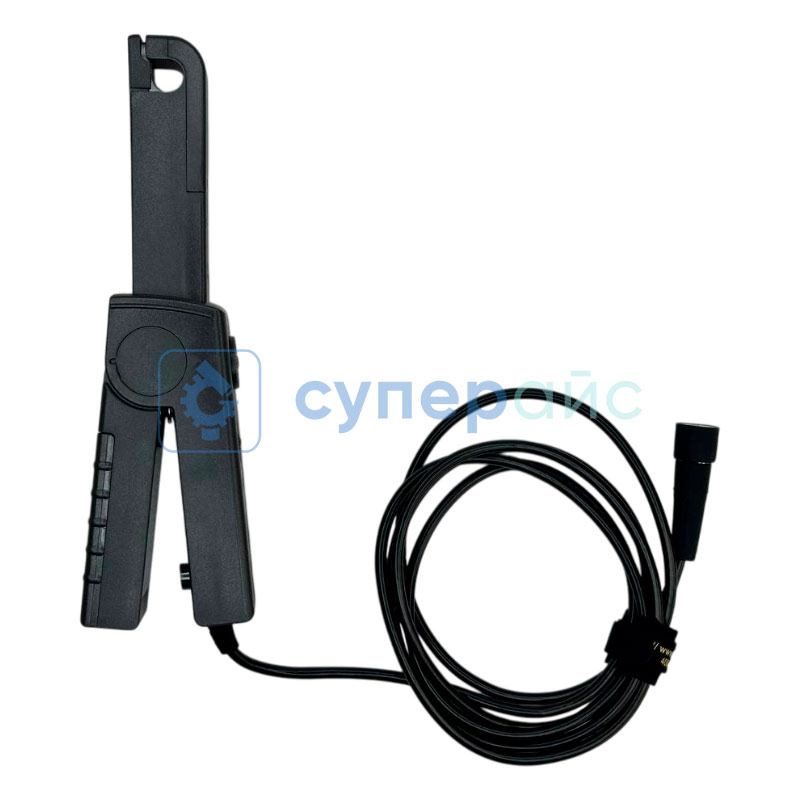

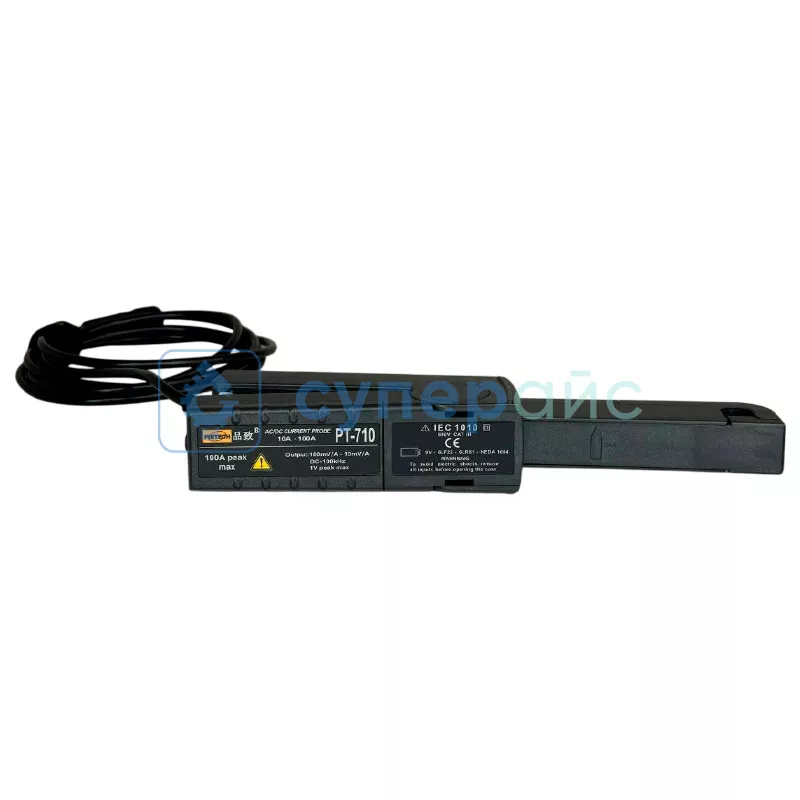

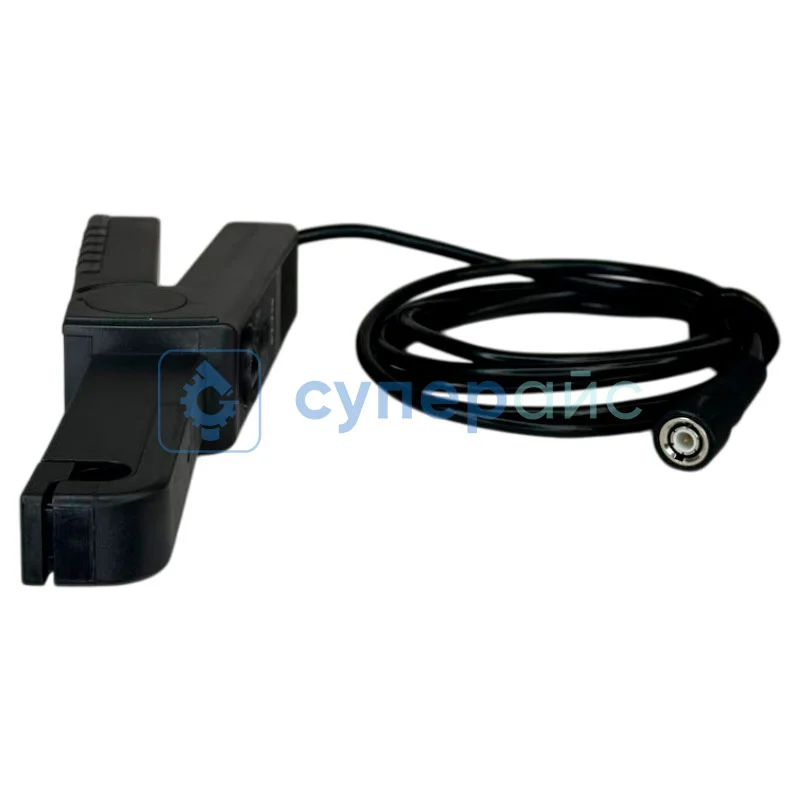

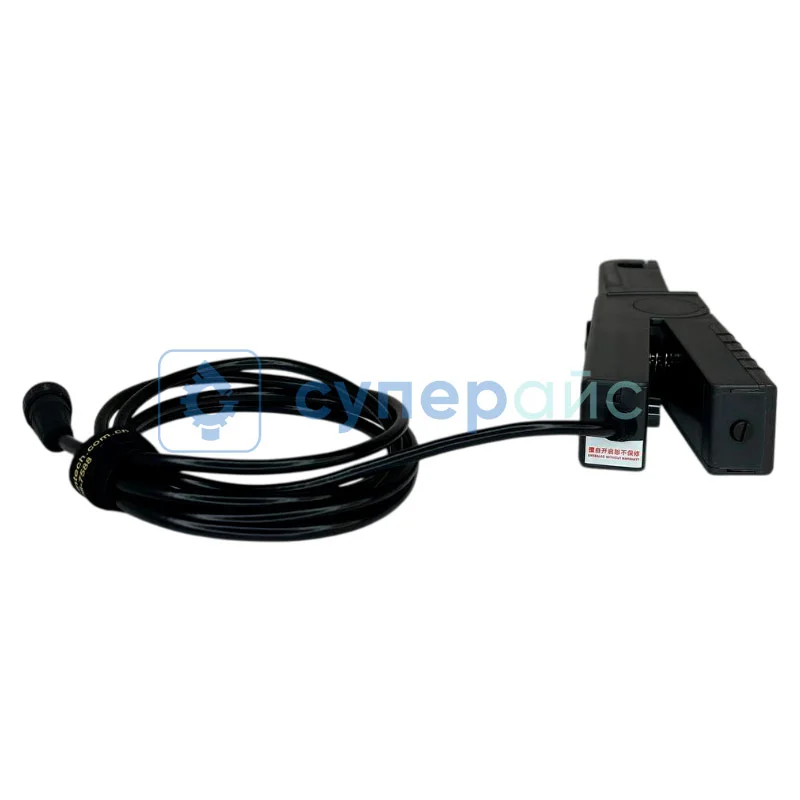

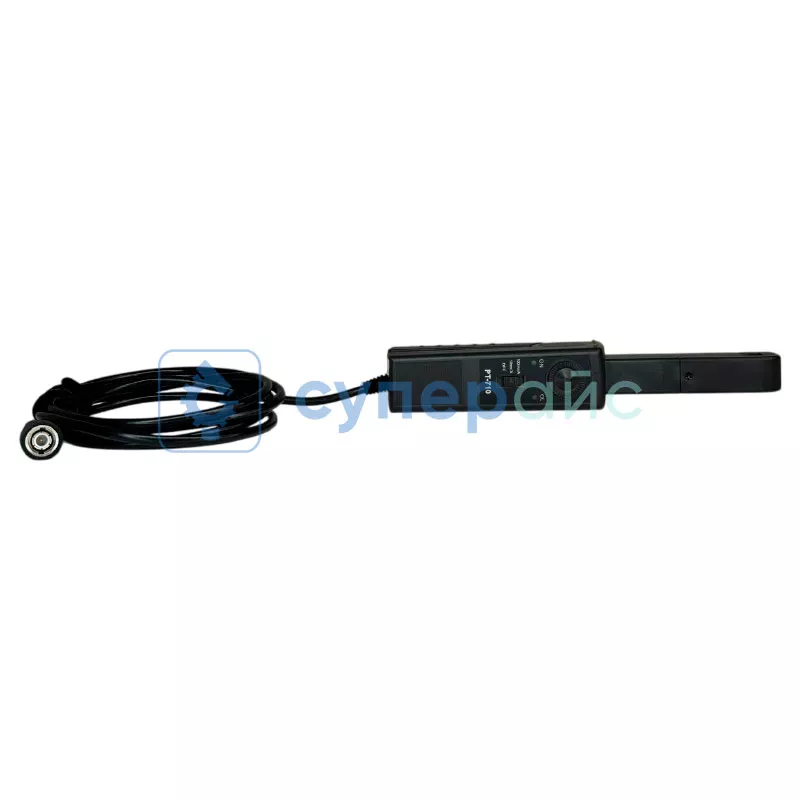

Токовый пробник AC/DC 100кГц PINTECH PT-710
Код товара: 11424


Защита от перегрузки
Полоса пропускания: 100 кГц
Коэффициент деления: 1/10, 1/100
Время нарастания: 3,5 мкс
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Защита от перегрузки
Полоса пропускания: 100 кГц
Коэффициент деления: 1/10, 1/100
Время нарастания: 3,5 мкс
Технические характеристики PINTECH PT-710
Полоса пропускания | 100 кГц |
Коэффициент деления | 1/10, 1/100 |
Время нарастания | 3,5 мкс |
Диапазон тока AC/DC |
0,2 А - 10 А 10 А - 100 А |
Выходной сигнал | 2% ± 5 мВ |
Максимальное входное напряжение | 600 В |
Шум | 2 мВ rmc |
Входное сопротивление | 1 МОм |
Входной импеданс | 100 пФ |
Индикатор низкого заряда батареи | > 6,5 В |
Защита от перегрузки | светодиодный индикатор |
Общие характеристики | |
Питание | батарея 9 В |
Диаметр зажима | 11 мм |
Длина кабеля | 2 м |
Рабочая температура | от 0°C до 50°C |
Температура хранения | от -30°C до 80°C |
Габариты изделия | 231 х 67 х 36 мм |
Габариты упаковки | 275 х 275 х 50 мм |
Вес нетто | 310 г |
Вес брутто | 540 г |
Комплектация | токовый пробник PINTECH PT-710 – 1 шт |
Совместимость |
Универсальный осциллограф PINTECH MDO7500 (2 канала, 500 МГц) Настольный осциллограф PINTECH MDO7500A (4 канала, 500 МГц) |
Токовый пробник PINTECH PT-710: точность измерений для сложных задач
Аксессуар для осциллографа PINTECH PT-710 — это токовые клещи с полосой пропускания 100 кГц, разработанные для анализа переменных и постоянных токов в цепях до 100 А. Устройство сочетает компактность, защиту от перегрузок и совместимость с осциллографами PINTECH серий MDO7500, что делает его незаменимым в ремонте электроники, тестировании промышленного оборудования и разработке силовых систем.
Ключевые особенности
- Широкая полоса пропускания — точное измерение высокочастотных сигналов (до 100 кГц) в цепях с ШИМ, инверторами или импульсными блоками питания.
- Два коэффициента деления (1:10 и 1:100) — работа с токами от 0,2 А до 100 А без риска повреждения.
- Низкий уровень шума (2 мВ RMS) — четкая визуализация сигналов даже при наличии помех.
Почему это важно?
Широкая полоса пропускания позволяет анализировать быстрые переходные процессы, например, в силовых транзисторах или DC/DC-преобразователях. Низкий шум и точность ±2% гарантируют достоверность данных, что критично для калибровки систем управления.
Преимущества для пользователя
- Защита от перегрузок: светодиодный индикатор предупреждает о превышении напряжения 600 В, защищая прибор и оператора.
- Простое подключение: зажим диаметром 11 мм и кабель длиной 2 м обеспечивают удобный доступ к цепям в труднодоступных местах.
- Портативность: вес 310 г и питание от батареи 9 В позволяют использовать пробник в полевых условиях.
Интеграция в системы:
Пробник совместим с осциллографами PINTECH MDO7500 и MDO7500A, что позволяет использовать его в многоканальных системах мониторинга. Например, при тестировании трехфазных инверторов можно одновременно анализировать токи всех фаз, ускоряя поиск дисбаланса.
Технические детали
- Выходной сигнал 2% ±5 мВ — совместимость с большинством осциллографов.
- Рабочий диапазон температур 0°C – +50°C — стабильность измерений в цехах или на открытых объектах.
- Низкий входной импеданс (100 пФ) — минимальное влияние на исследуемую цепь.
PINTECH PT-710 — это профессиональный пробник тока, который превращает осциллограф в многофункциональную измерительную станцию. Его точность, защита от перегрузок и портативность делают его выбором для задач, где важна детализация сигналов и безопасность.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
