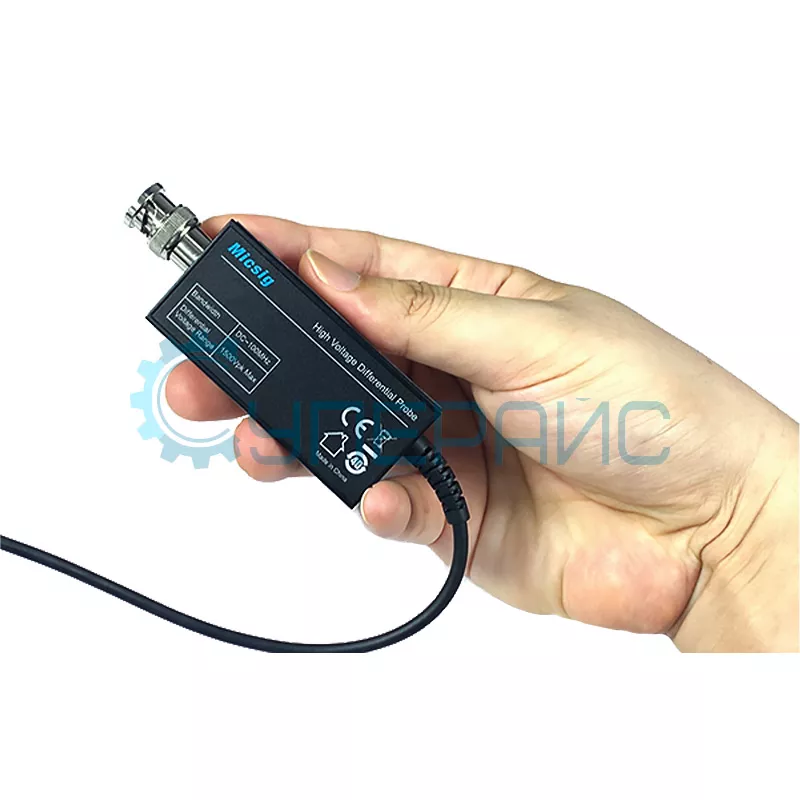

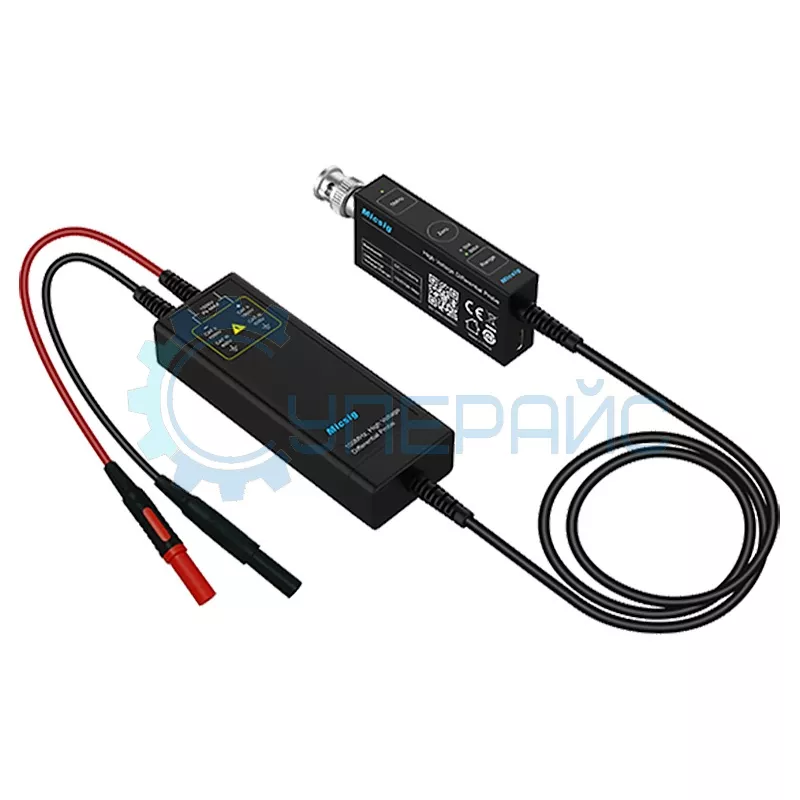

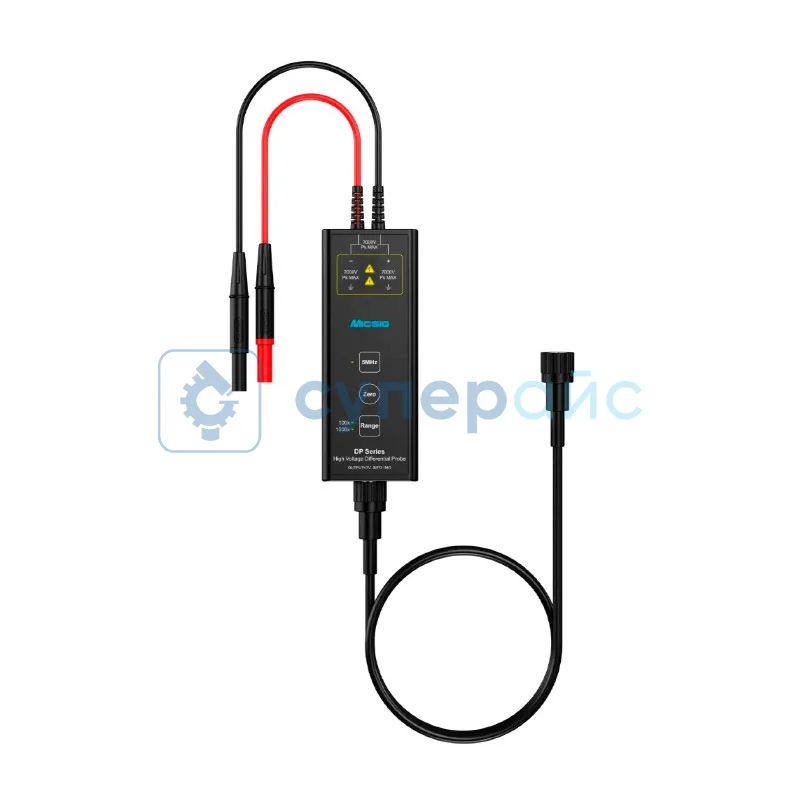

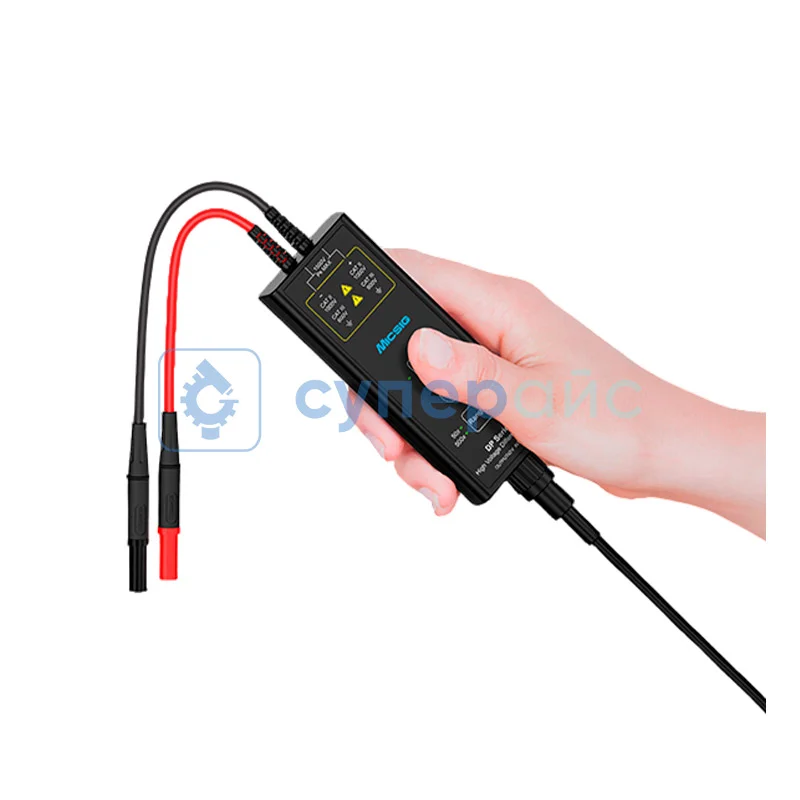

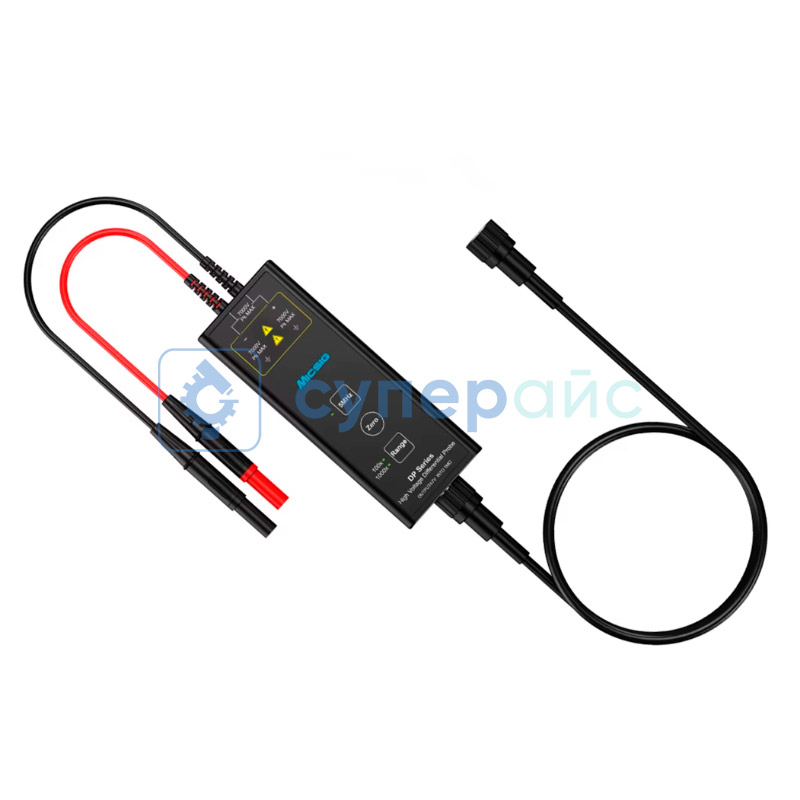

Осциллографический пробник Micsig DP1500
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP1500
Описание Micsig DP1500
Технические характеристики Micsig DP1500
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 50x / 500x |
| Точность | ± 2 % |
| Максимальное дифференциальное напряжение |
150 В (50x) 1500 В (500x) |
| Максимальное входное напряжение |
CAT II 1000 В CAT III 600 В |
| Шум |
50x: ≤ 0,9 мВ (среднекв) 500x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) |
DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка |
50x: 11,99 нс 500x: 12,27 нс |
| Входной импеданс |
16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковм сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля |
~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность |
рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнальной коробки | 100 х 36 х 20 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес | 1,02 кг |

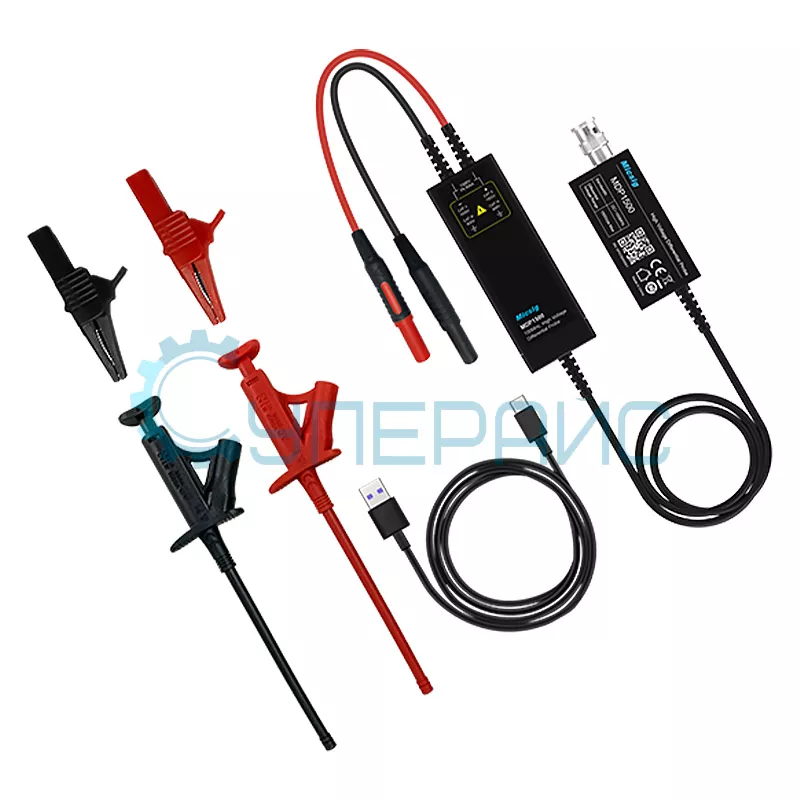

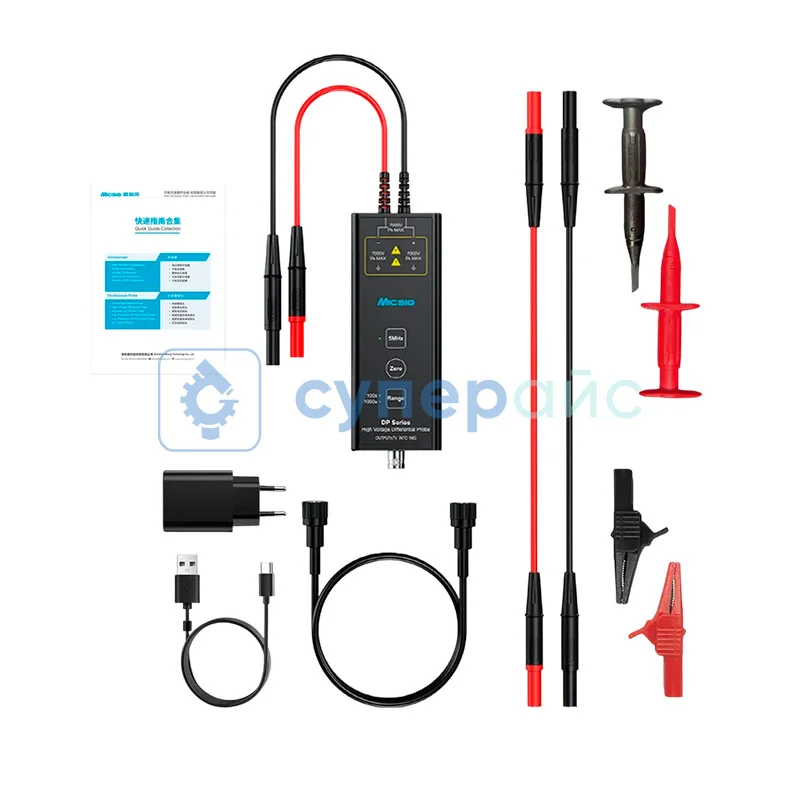

| Комплектация | пробник Micsig DP1500 – 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение | 600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||
Профессиональный щуп Micsig MDP1500
Осциллографический пробник Micsig DP1500 подходит для точных работ по измерению сигналов, когда нужны хорошие пробники для осциллографа. Используя дифференциальный диапазон до 1500 В, пользователь может подключаться к различным видам оборудования. Встроенная функция предупреждения активирует световую индикацию при выходе за пределы предусмотренного диапазона. Дополнительно срабатывает звуковая сигнализация.
Важные технические параметры:
- полоса пропускания 100 МГц - можно работать с большим списком сигналов разной частоты;
- время нарастания не превышает 3,5 нс;
- точность измерений ±2%;
- поддержка двух режимов ослабления: 50х и 500х.
Встроенный USB Type-C разъём упрощает подключение к внешнему источнику питания. Компактная конструкция модели удобна в применении и экономит рабочее пространство.
Практические преимущества:
- широкий диапазон возможных напряжений;
- гибкость при тестировании;
- совместимость с приборами линейки Micsig;
- световая сигнализация предотвращает повреждение оборудования;
- звуковое оповещение помогает контролировать процесс без визуального наблюдения.
