Высоковольтный дифференциальный пробник Micsig DP3000
Код товара: 20554
Гарантия 6 месяцев
Официальный дилер Micsig в России
О товаре Полоса пропускания: 100 МГц
Время нарастания: ≤ 3,5 нс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Полоса пропускания: 100 МГц
Время нарастания: ≤ 3,5 нс
Технические характеристики Micsig DP3000
| Полоса пропускания | 100 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 100x / 1000x |
| Точность | ± 2 % |
| Максимальное дифференциальное напряжение |
300 В (100x) 3000 В (1000x) |
| Максимальное входное напряжение | 1000 В |
| Шум |
100x: ≤ 0,9 мВ (среднекв) 1000x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) |
DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка |
100x: 11,99 нс 1000x: 12,27 нс |
| Входной импеданс |
20 МОм / 1,5 пФ (дифференциальное) 10 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля |
~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность |
рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнального блока | 100 х 36 х 20 мм |
| Габариты упаковки | 300 х 240 х 55 м |
| Вес брутто | 1,027 кг |
| Комплектация | пробник Micsig DP3000 – 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обратите внимание! Маркировка модели изменилась с MDP3000 на DP3000, при этом характеристики остались прежними.
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение | 600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||

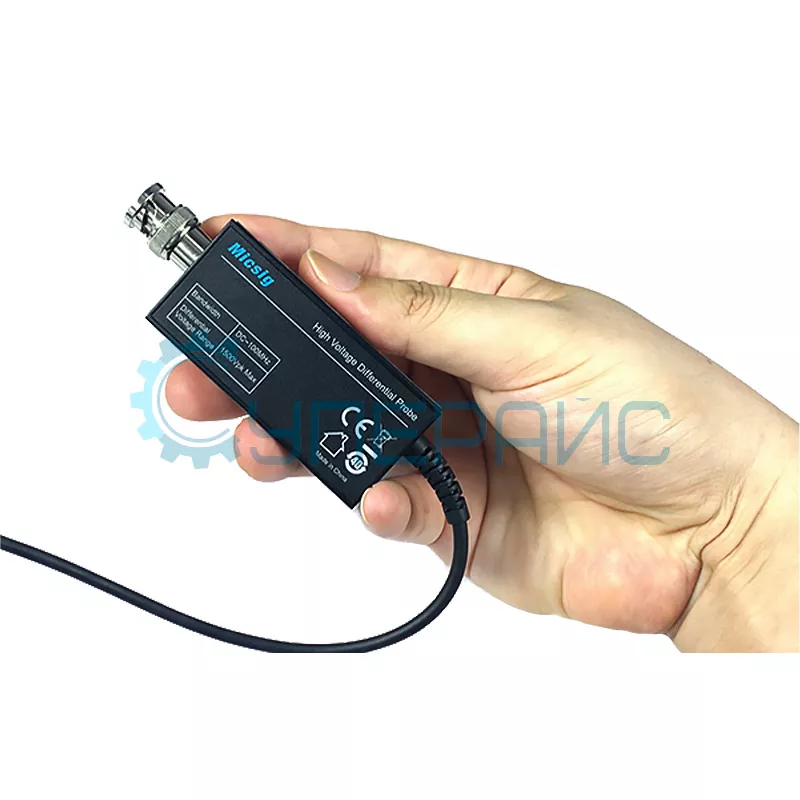

Щуп Micsig MDP3000

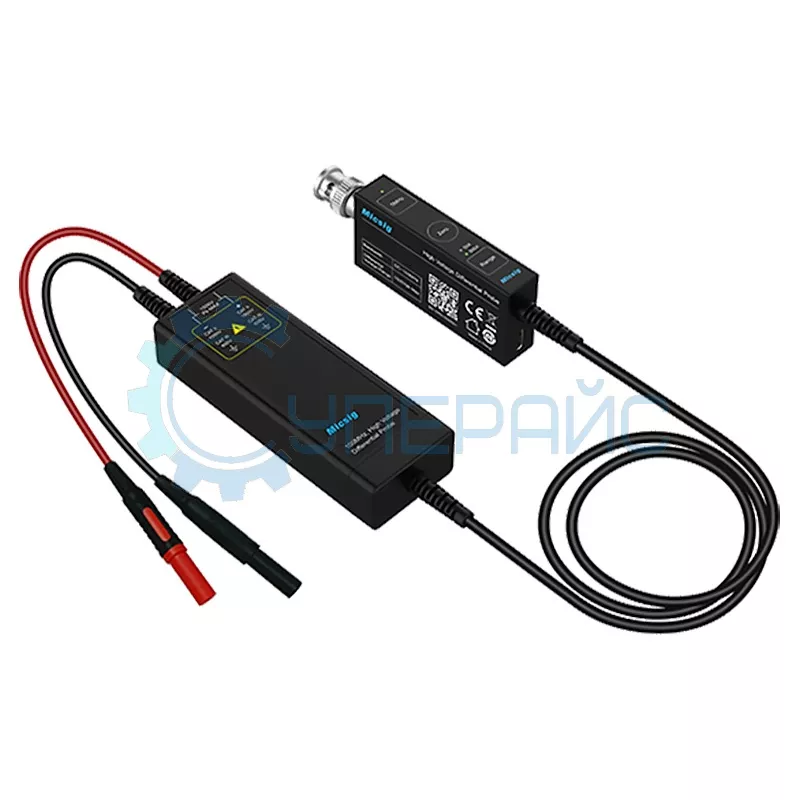

Высоковольтный дифференциальный пробник Micsig DP3000 разработан для точного измерения электрических и временных параметров сигналов. Это универсальный аксессуар к осциллографу Micsig, совместимый с моделями портативного, настольного и автомобильного типа. Поддерживая диапазон напряжений до 3000 В и предлагая высокую точность измерений, устройство подходит для профессионального применения, где требуется надежность и стабильность результатов.
Пробник отличается компактными размерами, малым весом и удобством подключения через USB Type-C. Полоса пропускания 100 МГц и малое время нарастания сигнала позволяют проводить анализ данных с высокой скоростью. Устройство оснащено световой и звуковой сигнализацией при превышении диапазона, что повышает уровень безопасности работы. Прочный корпус, влагостойкость и возможность работы в широком температурном диапазоне обеспечивают долговечность и устойчивость к внешним воздействиям.

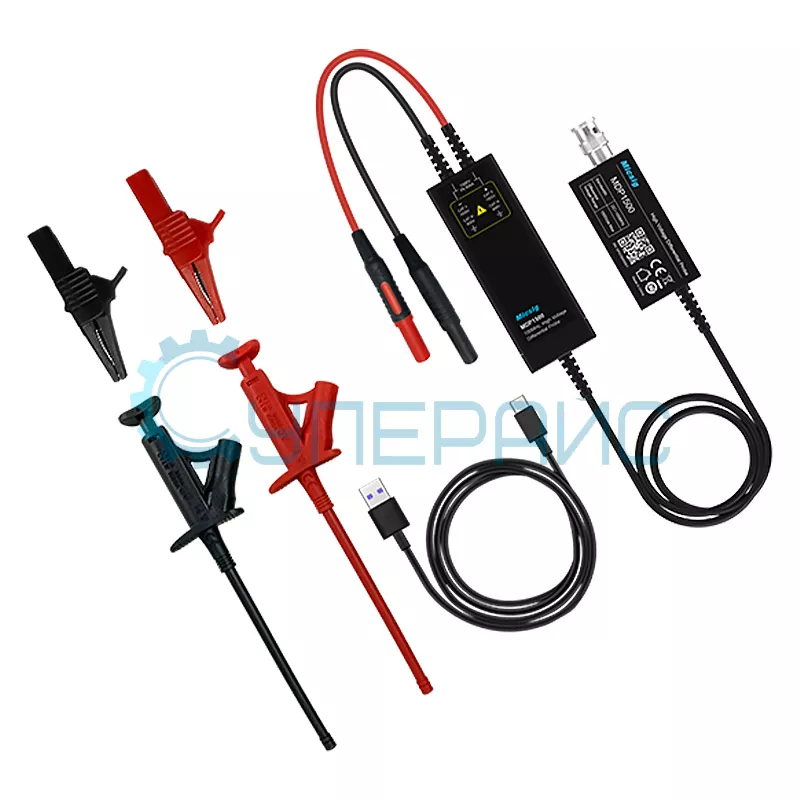

Комплектация пробника включает все необходимые элементы для быстрого начала работы. Устройство совместимо с такими моделями, как Micsig STO2002, STO1004, ATO1104 и другие, что делает его универсальным решением для различных задач. Высокий коэффициент синфазного отклонения и низкий уровень шума минимизируют помехи, гарантируя точность анализа.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
