Пробник осциллографический Micsig DP702
39 840 ₽
39 840 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
23530
Модель (серия)
DP702
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
6
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig DP702
Описание Micsig DP702
Технические характеристики Micsig DP702
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 3,5 нс |
| Затухание | 20x / 200x |
| Точность | ±2% |
| Максимальное дифференциальное напряжение |
70 В (20x) 700 В (200x) |
| Максимальное входное напряжение |
CAT I 600 В CAT II 450 В |
| Шум |
20x: ≤ 0,9 мВ (среднекв) 200x: ≤ 0,4 мВ (среднекв) |
| Коэффициент синфазного отклонения (CMRR) |
DC: > -80 дБ 100 КГц: > -60 дБ 10 МГц: > -30 дБ 100 МГц: > -26 дБ |
| Задержка |
20x: 11,99 нс 200x: 12,27 нс |
| Входной импеданс |
16 МОм / 1,5 пФ (дифференциальное) 8 МОм / 3 пФ (между входом и землей) |
| Выходное напряжение | ≤ 3 В |
| Сигнализация превышения диапазона | светодиод мигает, оповещение звуковым сигналом |
| Общие характеристики | |
| Питание | 2 Вт, USB Type-C |
| Длина кабеля |
~ 80 мм (входной) ~ 1200 мм (выходной) |
| Рабочая температура | 0 - 40 °C |
| Температура хранения | -30 - 70 °C |
| Влажность |
рабочая: 5 - 85 % относительной влажности хранение: 5 - 85 % при температуре ниже 45 °C 5 - 45 % при температуре выше 40 °C |
| Размер модуля управления | 91 x 33 x 15 мм |
| Габариты сигнальной коробки | 100 х 36 х 20 мм |
| Габариты упаковки | 300 x 240 x 55 мм |
| Вес брутто | 1,005 кг |

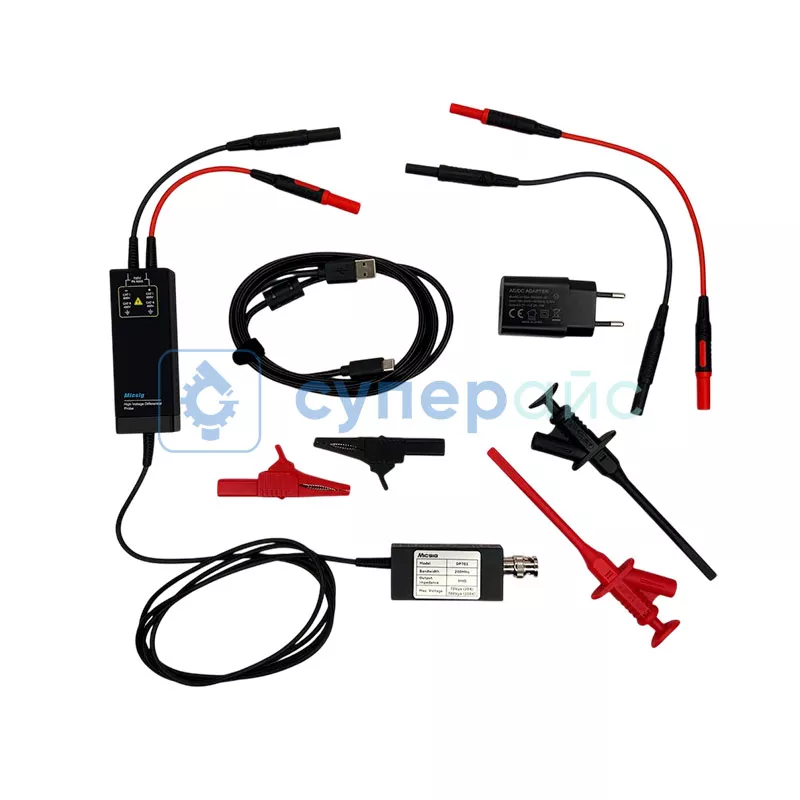

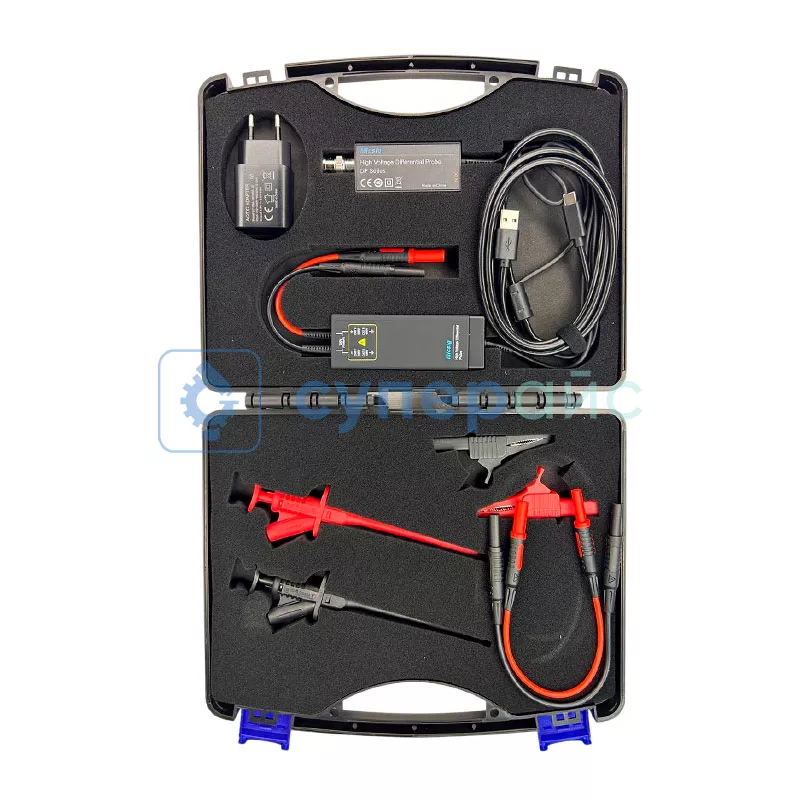

| Комплектация | пробник Micsig DP702 – 1 шт |
| Совместимость |
Автомобильный портативный осциллограф Micsig SATO1004 Планшетный осциллограф Micsig STO1004 Планшетный осциллограф Micsig STO2002 (2 канала, 200 МГц) Автомобильный осциллограф Micsig ATO1104 Осциллограф портативный цифровой Micsig TO1004 (4 канала, 100 МГц) Портативный осциллограф Micsig ETO5004 Осциллограф настольный Micsig MDO2504 Настольный осциллограф Micsig MHO3-2504 |
Обзорная таблица дифференциальных пробников Micsig
| Характеристики | DP10007 | DP701 | DP700 | DP702 | DP1500 | DP1501 | DP1502 | DP3000 | DP3001 | DP3002 |
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время нарастания | 3,5 нс | ≤ 3,5 нс | ||||||||
| Точность | ± 2 % | ± 2 % | ||||||||
| Коэффициент деления/Затухание | 1/10, 1/100 | 20x/200x | 20x/200x | 20x/200x | 50x/500x | 50x/500x | 50x/500x | 100x/1000x | 100x/1000x | 100x/1000x |
| Максимальное дифференциальное напряжение | 70 В/700 В | 70 В/700 В | 70 В/700 В | 70 В/700 В | 150 В/1500 В | 150 В/1500 В | 150 В/1500 В | 300 В/3000 В | 300 В/3000 В | 300 В/3000 В |
| Максимальное входное напряжение | 600 В CAT II 1000 В CAT I |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
600 В CAT I 450 В CAT II |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В CAT II 600 В CAT III |
1000 В | 1000 В | 1000 В |
| Выходное напряжение | ≤ 7 В | ≤ 3 В | ||||||||
| Питание | 5 В DC USB | 2 Вт, USB Type-C | ||||||||
| Сигнализация превышения диапазона | светодиодная | светодиод + звуковой сигнал | ||||||||

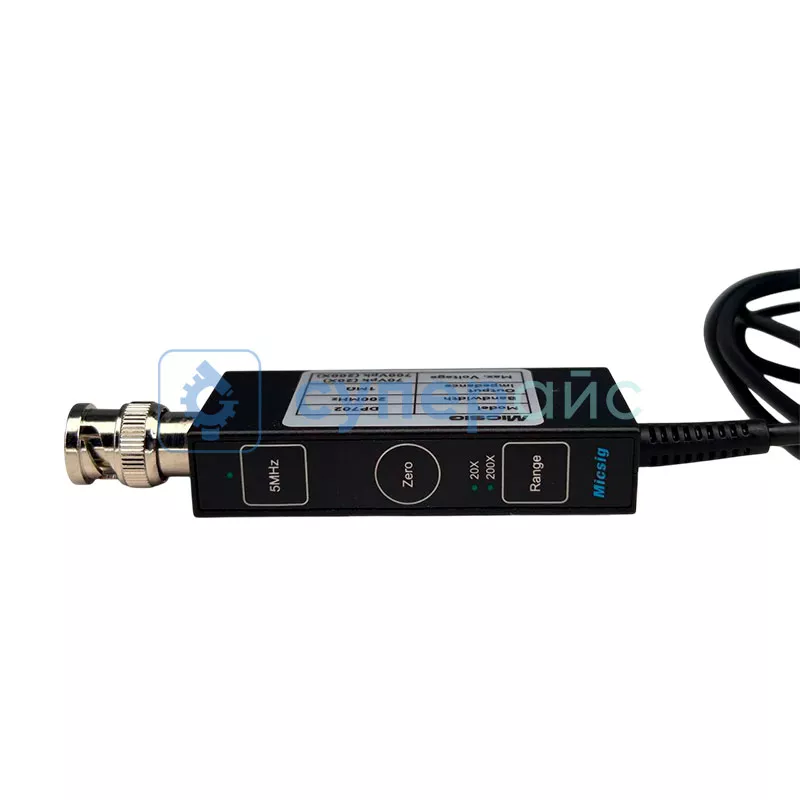

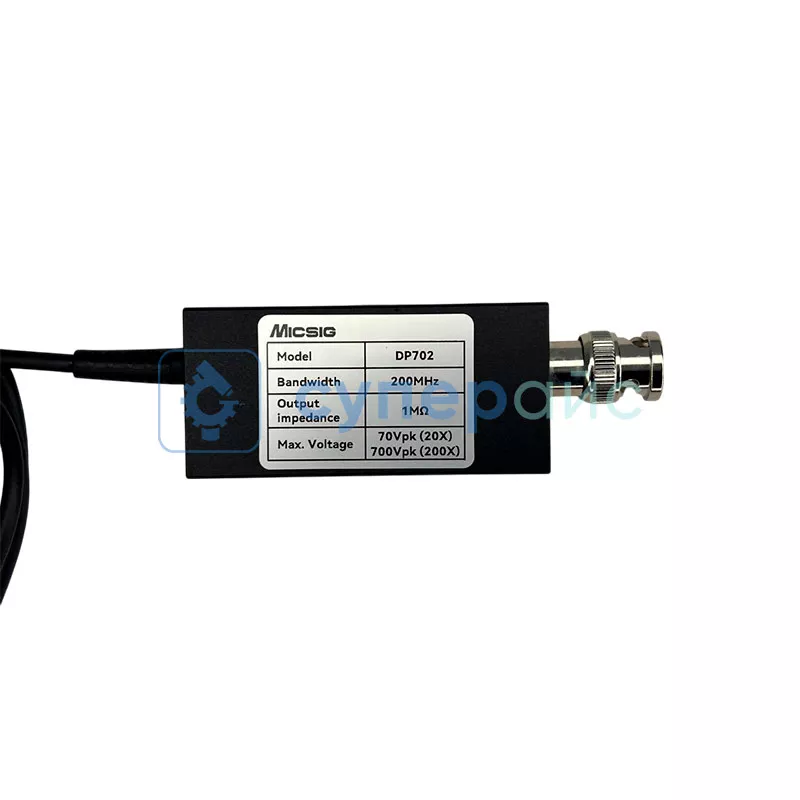

Пробник осциллографический Micsig DP702
Осциллографический пробник Micsig DP702 - это переносное оборудование, которое помогает измерять электрические сигналы в цепях. Пробник подключается к осциллографу и передает форму измеряемого сигнала.
Полоса пропускания 200 МГц обуславливает работу с быстрыми последовательностями. Оператор может исследовать короткие импульсы. Высокая частота дает четкую картину быстрых процессов.
Время нарастания не более 3,5 нс означает хорошую скорость реакции на изменения. Малое время отклика улучшает точность измерений. На практике этот токовый пробник помогает увидеть короткие всплески напряжения.
Точность ±2% гарантирует достоверность результатов. Малая погрешность важна при поиске неисправностей. Точные измерения помогают найти источник проблем в схеме.
Входное напряжение достигает 600 В по CAT I. Защита CAT II 450 В также делает измерения безопасными. Заявленное рабочее напряжение подходит для силовой электроники. Обязательно учитывайте категорию защиты.
Совместим с разными форматами осциллографов Micsig:
- автомобильным;
- планшетным;
- портативным;
- настольным;
- с двумя и четырьмя каналами.
Пробник сигнализирует о превышении диапазона. Установлен светодиод, предусмотрен звуковой сигнал.
Устройство может применяться в разных сферах, среди них:
- ремонт электронной техники;
- настройка источников питания;
- диагностика автоэлектроники;
- проверка силовых цепей;
- тестирование микросхем.
Можно измерять сложные сигналы. Не занимает много места при хранении.
