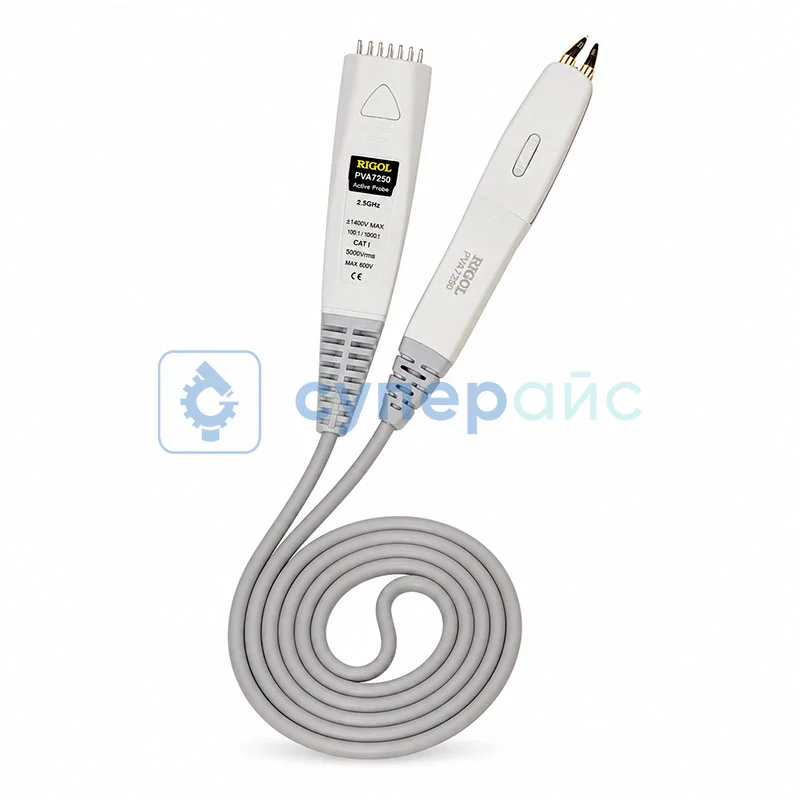

Дифференциальный активный пробник RIGOL PVA7250
Код товара: 24343
Гарантия 6 месяцев
О товаре Дифференциальный
Пропускная способность: 2500 МГц
Время нарастания: < 140 пс
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Дифференциальный
Пропускная способность: 2500 МГц
Время нарастания: < 140 пс
Технические характеристики RIGOL PVA7250
| Пропускная способность | 2500 МГц |
| Время нарастания | < 140 пс |
| Входная емкость | < 1 пФ |
| Входное сопротивление |
50 кОм ± 2 % (дифференциал) 25 кОм ± 4 % (несимметричный) |
| Входной динамический диапазон | ± 2 В |
| Диапазон общего режима ввода |
± 6,25 В постоянного тока до 100 Гц ± 1,25 В >100 Гц |
| Коэффициент отбраковки | > 45 дБ при частоте 1 МГц |
| Ослабление постоянного тока | 10 : 1 ± 2 % |
| Ошибка нулевого смещения |
< 30 мВ перед калибровкой < 5 мВ после калибровки |
| Диапазон напряжений смещения | ± 2 В |
| Точность смещения |
< 3 % от текущего диапазона до калибровки < 1 % от текущего диапазона после калибровки |
| Входной шум | 3,8 мВпп |
| Задержка распространения | 7 нс |
| Максимальное входное напряжение | пиковая мощность 30 В CAT I |
| Электростатическая защита (HBM) | > 8 кВ |
| Совместимость | осциллографами Rigol серий MSO/DS7000, MSO8000, DS8000-R, HDO4000, DS70000 |
| Общие характеристики | |
| Длина кабеля | 140 см |
| Рабочая температура | 5 - 40 °C, при относительной влажности 0 - 80 % |
| Температура хранения | -40 - 60 °C, при относительной влажности 0 - 80 % |
| Потребляемая мощность | 1,2 Вт |
| Габариты упаковки | 340 х 240 х 130 мм |
| Вес брутто | 1,155 кг |

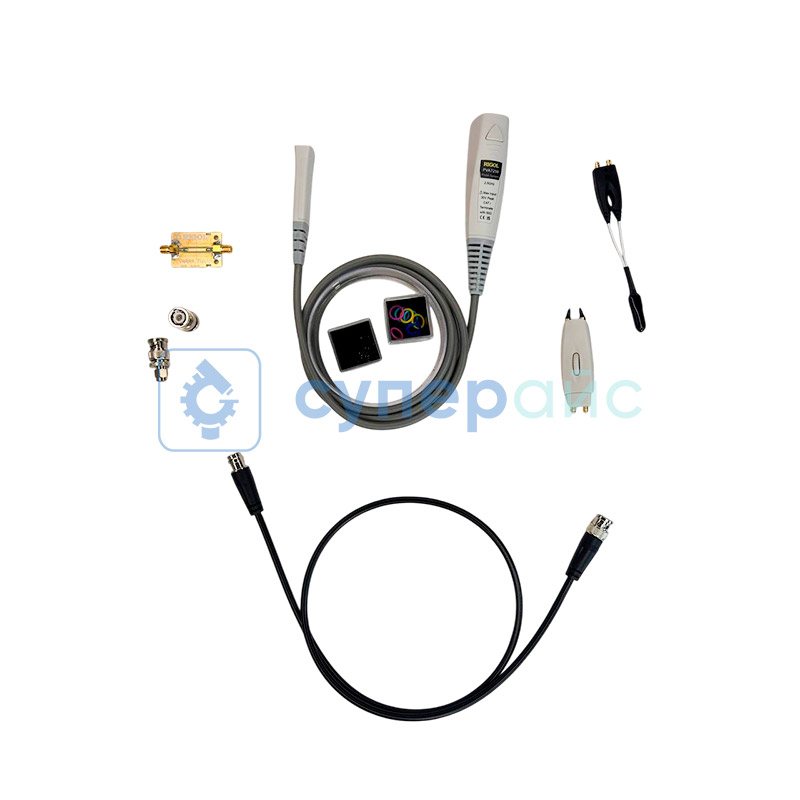

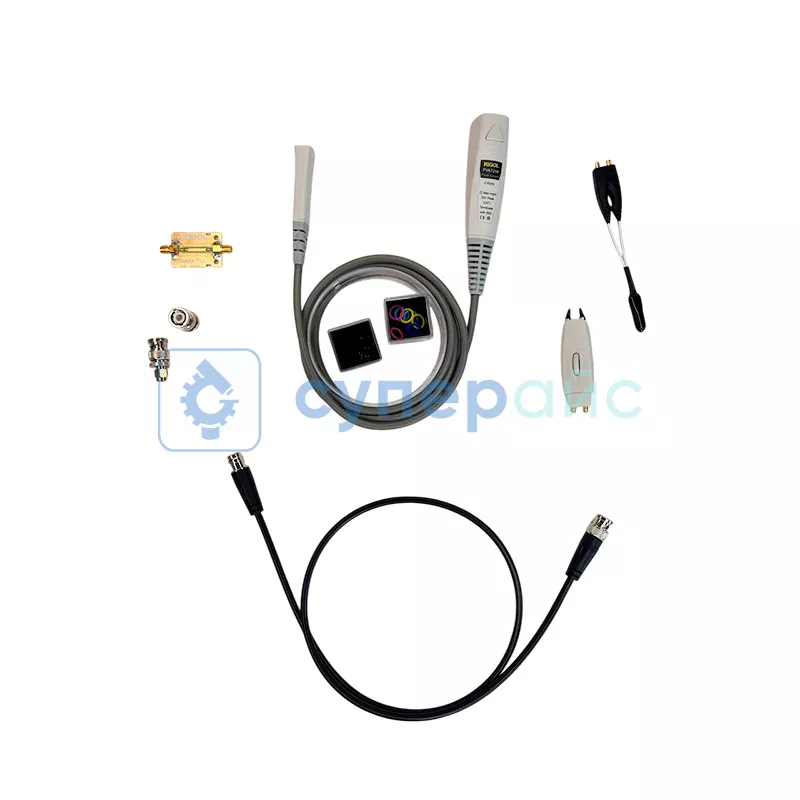

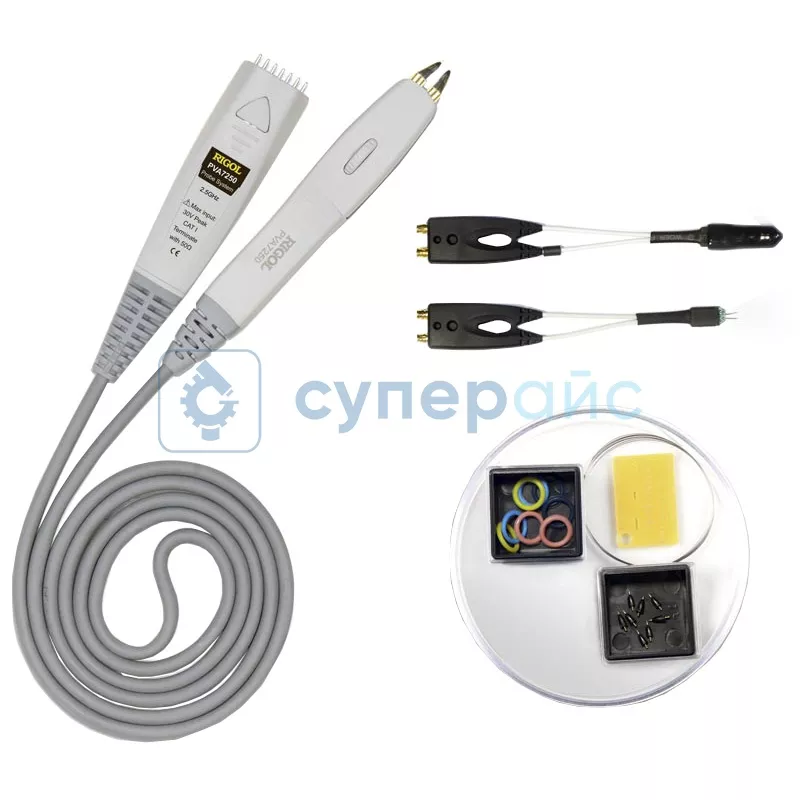

| Комплектация |
активный усилитель пробника RIGOL PVA7250 – 1 шт впаиваемая дифференциальная головка пробника — 1 шт впаиваемая однополярная головка пробника — 1 шт ручная дифференциальная головка пробника — 1 шт никелевая проволока 0,2 мм — 1 шт калибровочная линейка — 1 шт наконечник пробника 50 Ω — 8 шт маркировочные кольца — 8 шт руководство пользователя — 1 шт чехол для пробника — 1 шт коробка для хранения — 1 шт |
RIGOL PVA7250: Высокоточное измерение быстрых сигналов
Профессиональный пробник для осциллографа RIGOL PVA7250 устанавливает новые стандарты в области прецизионных измерений высокоскоростных сигналов. С пропускной способностью 2500 МГц и временем нарастания менее 140 пс это устройство гарантирует минимальное влияние на исследуемую цепь, сохраняя целостность сигнала.
Ключевые преимущества:
- Экстремально низкая входная емкость <1 пФ
- Широкий динамический диапазон ±2 В
- Коэффициент подавления синфазного сигнала >45 дБ
- Множество конфигураций подключения
- Полная совместимость с осциллографами Ригол
Технические характеристики:
Активный дифференциальный пробник демонстрирует точность измерений благодаря входному сопротивлению 50 кОм в дифференциальном режиме. Низкий уровень шума 3,8 мВпп гарантирует чистоту измерений слабых сигналов. Задержка распространения 7 нс обеспечивает точную синхронизацию измерений.
Функциональные возможности:
Ригол щупы PVA7250 поддерживают режимы дифференциальных и несимметричных измерений. Встроенная система смещения с диапазоном ±2 В и точностью до 1% позволяет компенсировать постоянную составляющую сигнала. Электростатическая защита >8 кВ обеспечивает безопасность работы в высоковольтных цепях.
Комплектация и эргономика:

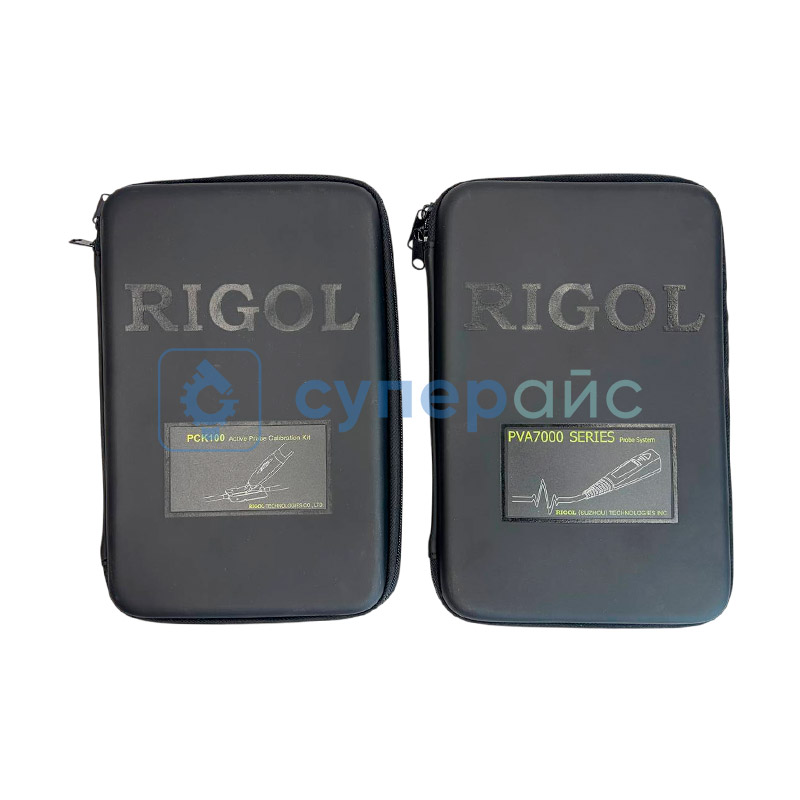

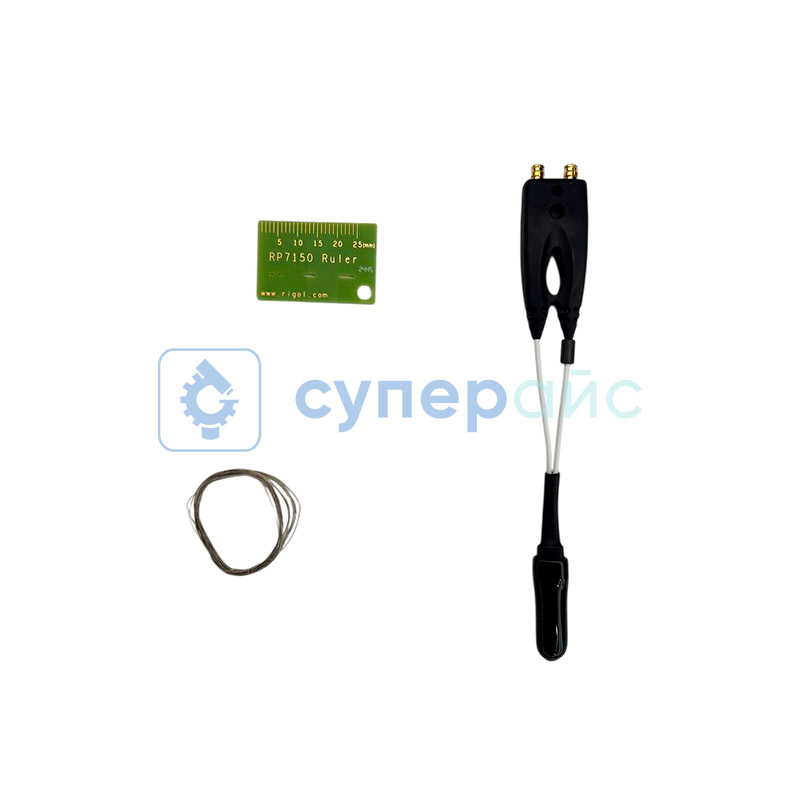

В поставку входят различные головки пробника для пайки и ручного использования, предлагая универсальность применения. Никелевая проволока и калибровочная линейка позволяют настроить пробник для конкретных задач. Специальный чехол и коробка для хранения гарантируют сохранность оборудования.
Области применения:
- Измерение высокоскоростных цифровых сигналов
- Анализ целостности сигналов в PCB-трассировке
- Тестирование RF и СВЧ-устройств
- Исследование источников питания и силовой электроники
- Диагностика высокочастотных аналоговых схем
Дифференциальный активный пробник RIGOL PVA7250 представляет собой решение для профессионалов, требующих высочайшей точности измерений в высокочастотных приложениях. Сочетание широкой полосы пропускания, низкого уровня шума и универсальности делает этот пробник незаменимым инструментом в измерительной лаборатории.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
