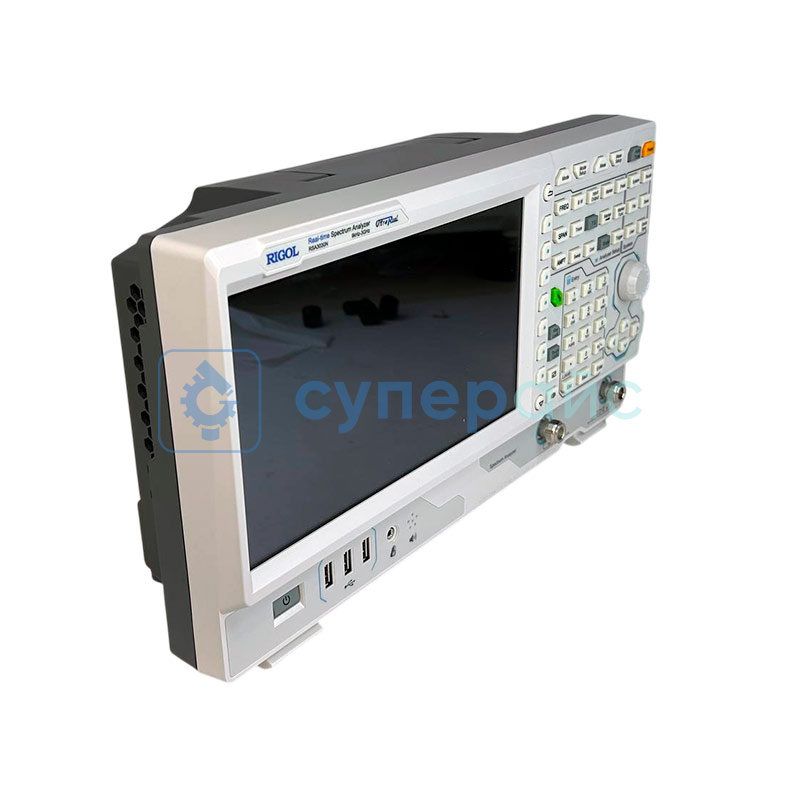

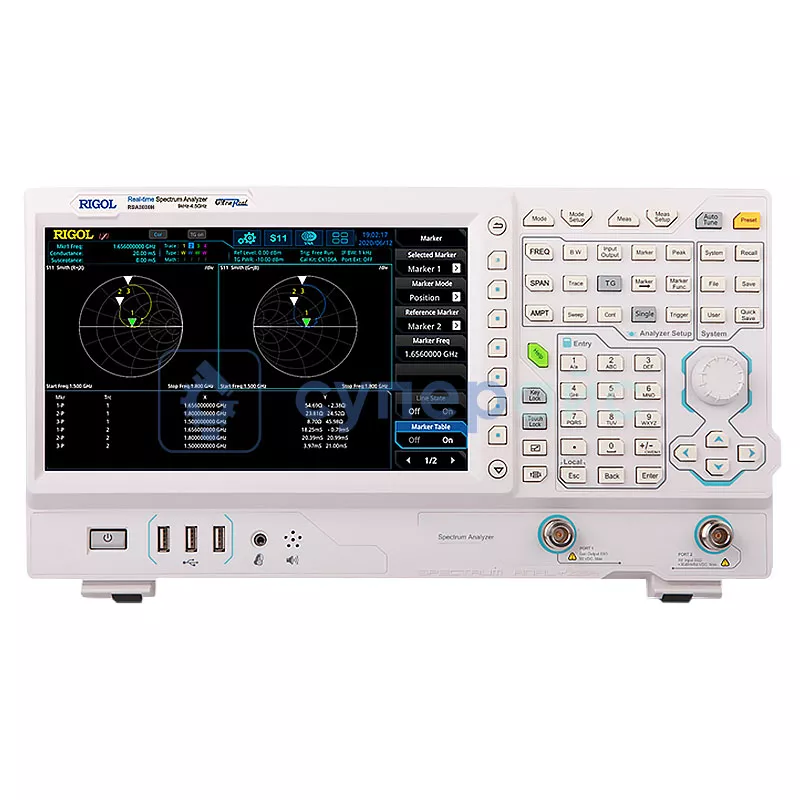

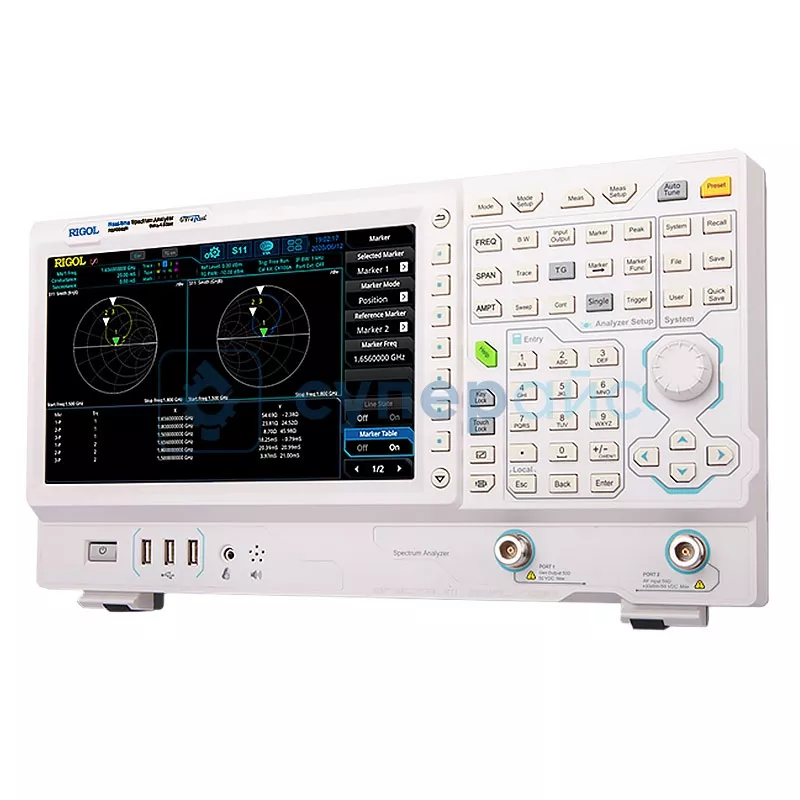

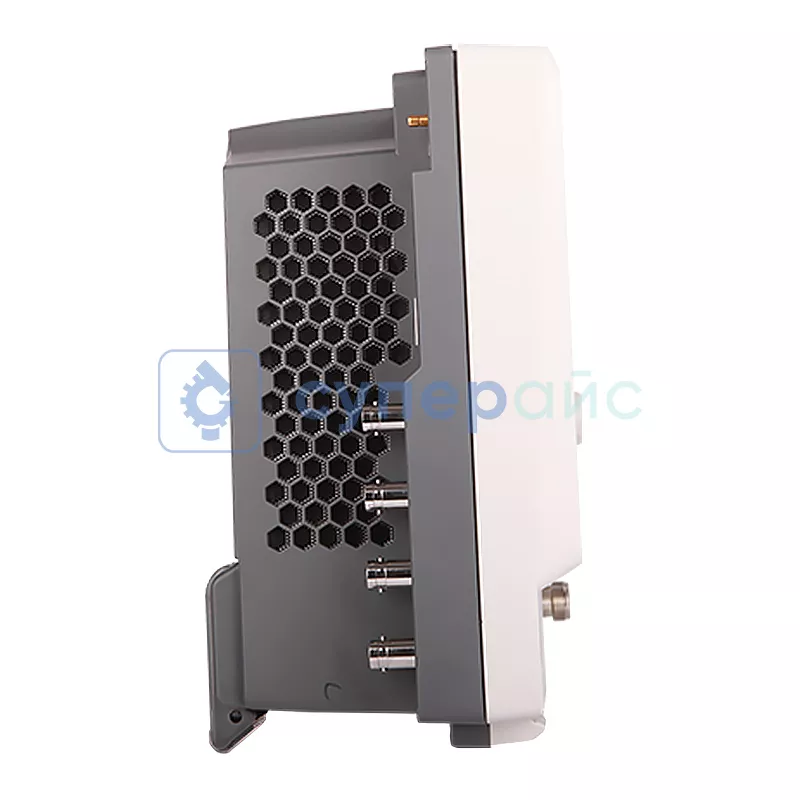

Настольный анализатор спектра Rigol RSA3030N
Код товара: 26845
Гарантия 12 месяцев
О товаре Частота: 9 кГц - 3 ГГц
Пропускная способность в реальном времени: 10 МГц
Режимы измерений: GPSA, RTSA, VNA
791 200 руб.
791 200 руб.
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Частота: 9 кГц - 3 ГГц
Пропускная способность в реальном времени: 10 МГц
Режимы измерений: GPSA, RTSA, VNA
Технические характеристики Rigol RSA3030N
| Частота | 9 кГц - 3 ГГц |
| Опорная частота | 10 МГц |
| Точность после калибровки | < 1 ppm |
| Температурная стабильность источника опорной частоты (0 - 50°C) | < 0,5 ppm |
| Режим GPSA (частота) | |
| Режим стандартного анализатора спектра | разрешение: ± полоса обзора / (кол. точек развертки-1) |
| Счетчик частоты |
разрешение: 1 Гц погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
| Диапазон частот | 0 - 100 Гц, разрешение 2 Гц |
| Фазовый шум (500 МГц, 20 - 30°C) |
1 кГц: < - 95 дБс / Гц 10 кГц: < - 100 дБц / Гц, < -102 дБц / Гц 100 кГц: < - 100 дБц / Гц, < -102 дБц / Гц 1 МГц: < - 110 дБц / Гц, < -112 дБц / Гцц |
| Пропускная способность | |
| Полоса пропускания | 10 Гц до 3 МГц, в последовательности 1 - 3 - 10 |
| Точность RBW | <5% |
| Коэффициент формы фильтра разрешения (60 дБ: 3 дБ) | < 5:1 |
| Полоса пропускания видео (- 3 дБ) | от 1 Гц до 10 МГц, в последовательности 1 - 3 - 10 |
| Полоса пропускания разрешения (- 6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| Режим GPSA (амплитуда) | |
| Диапазон |
fc ≥ 10 МГц DANL до +30 дБм |
| Максимальный безопасный уровень входного сигнала | |
| Напряжение постоянного тока | 50 В |
| Постоянная радиочастотная мощность |
+ 30 дБм (1 Вт), понижение ≥ 40 дБ, предусилитель выключен; - 10 дБм, понижение = 20 дБ, предусилитель включен |
| Отображаемый средний уровень шума | |
| Предусилитель выключен |
от 9 кГц до 100 кГц < - 120 дБм (типичный); от 100 кГц до 20 МГц < - 135 дБм, < - 140 дБм (типичный); от 20 МГц до 1,5 ГГц < - 138 дБм, < - 141 дБм (типичный) |
| Частотная характеристика | |
| Предусилитель выключен | от 100 кГц до 1,5 ГГц <0,7 дБ, <0,5 дБ (типичный) |
| Предусилитель включен | от 100 кГц до 1,5 ГГц <1 дБ, <0,5 дБ (типичный) |
| Индикация уровня | |
| Логарифмическая шкала | от 1 дБ до 200 дБ |
| Линейная шкала | от 0 до контрольного уровня |
| Количество точек отображения | 801 |
| Количество трасс | 6 |
| Детектор трассировки | normal, pos-peak, neg-peak, sample, RMS average, voltage average, and quasi-peak |
| Функция трассировки | четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустой |
| Единица измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, сЗ, мкВт, МВт, Вт |
| Аттенюатор | |
| Диапазон ослабления | 0 - 50 дБ, с шагом 1 дБ |
| Погрешность переключения (fц=50 МГц, отн 10 дБ, предусилитель выкл) | < 0,3 дБ |
| Установка контрольного уровня | |
| Логарифмическая шкала | -170 дБм - +30 дБм с шагом 0,01 дБ |
| Линейная шкала |
707 пВ - 7,07 В; разрешение 0,11% |
| Погрешность переключения RBW |
1 Гц - 1 МГц: <0,1 дБ; 3 МГц - 10 МГц: <0,3 дБ |
| Искажение | |
| Перехват второй гармоники (SHI) | fc ≥ 50 МГц, уровень входного сигнала = -20 дБм, понижение = 0 дБ, предусилитель выключен |
| Перехват третьего порядка (TOI) |
fc ≥ 50 МГц, два тона - 20 дБм на входном микшере с интервалом 200 кГц, понижение = 0 дБ, предусилитель выключен; +11 дБм, +15 дБм (типичный) |
| Сжатие с коэффициентом усиления 1 дБ (P1dB) |
fc ≥ 50 МГц, затухание = 0 дБ, предусилитель выключен; 0 дБм (номинальный) |
| Развертка | |
| Время развертки |
нулевой обзор: 1 мкс - 4000 с; полоса обзора ≥10 Гц: 1 мкс - 6000 с |
| Погрешность времени развертки |
нулевой обзор: 5%; полоса обзора ≥10 Гц, RBW ≥1 кГц: 5% |
| Тип запуска | непрерывный, однократный |
| Триггер | |
| Свободный запуск | источника триггера, внешний 1, внешний 2, видео |
| Диапазон задержки срабатывания |
≥ 10 Гц - от 0 до 500 мс; нулевой диапазон - от 0 до 500 мс |
| Трекинг-генератор | |
| Частотный диапазон | 100 кГц - 3 ГГц |
| Выходной уровень |
диапазон: -40 дБм - 0 дБм разрешение: 1 дБ |
| Нелинейность | ±3 дБ |
| Режим анализатора спектра реального времени (RTSA) | |
| Полоса анализа в реальном времени | 10 МГц |
| Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера 9,3 мкс |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
| Количество графиков | 6 |
| Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
| RBW для окна Кайзера (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) |
40 МГц: 100 кГц / 3,21 МГц; 25 МГц: 62,8 кГц / 2,01 МГц; 10 МГц: 25,1 кГц / 804 кГц; 1 МГц: 2,51 кГц / 80,4 кГц; 100 кГц: 251 Гц / 8,04 кГц |
| Максимальная частота дискретизации | 51,2 Мвыб/сек |
| Скорость БПФ | 146,484 БПФ/сек |
| Количество маркеров | 8 |
| Разрешение по амплитуде | 0,01 дБ |
| Количество точек по частоте | 801 |
| Время захвата (макс. дискретизация) | > 156,5 мкс |
| Амплитудные измерения | |
| Неравномерность АЧХ | < 0,5 дБ |
| Lинамический диапазон без паразитных составляющих (SFDR) | <- 50 дБн |
| Измерение спектральной плоскости | |
| Диапазон плотности | от 0 до 100% с шагом 0,1% |
| Минимальная полоса обзора | 5 кГц |
| Персистенция | 32 мс - 10 с |
| Измерение спектрограмм | |
| Глубина памяти | 8192 точки |
| Динамический диапазон (охват. Bitmap) | 200 дБ |
| Измерение распределения мощности по времени | |
| Мин. время захвата | 187,9 мкс |
| Макс. время захвата | 40 с |
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
| Запуск по частотной маске FMT | |
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
| Разрешение запуска | 0,5 дБ |
| Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |
| Режим векторного анализатора (VNA) | |
| Частотный диапазон | 100 кГц - 3 ГГц |
| Типы измерений | отражение (S11), передача (S21), расстояние до неоднородности (DTF) |
| Полоса пропускания | 1 кГц - 10 МГц с шагом 1-3-10 |
| Количество точек данных | 101 - 10001, по умолчанию 201 |
| Типы трассировки | память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума |
| Количество маркеров | 8 |
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект |
| Измерение передачи (S21) | |
| Выходная мощность | -10 дБм |
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка |
| Диапазон измерения | -500 G - 500 G |
| Разрешение | Log: 100f; Lin 1a |
| Динамический диапазон | 80 дБ (ном.) |
| Измерение передачи (S11) | |
| Выходная мощность | -10 дБм |
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) |
| Диапазон измерения | -500 G - 500 G |
| Разрешение | Log: 100f; Lin 1a |
| KCBH | -500 G...500 G |
| Измерение расстояния до неоднородности (DTF) | |
| Выходная мощность | 0 дБм |
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН |
| Максимальная длина кабеля | (8 м × 10E10 м × коэффициент замедления / полоса обзора) |
| Разрешение определения повреждения | (1,5 м × 10E8 м × коэффициент замедления / полоса обзора) |
| Тип | Гауссовская, Плоскостопная, Прямоугольная, Ханнинга, Хэмминга |
| Коэффициент замедления | 0,1 - 1 |

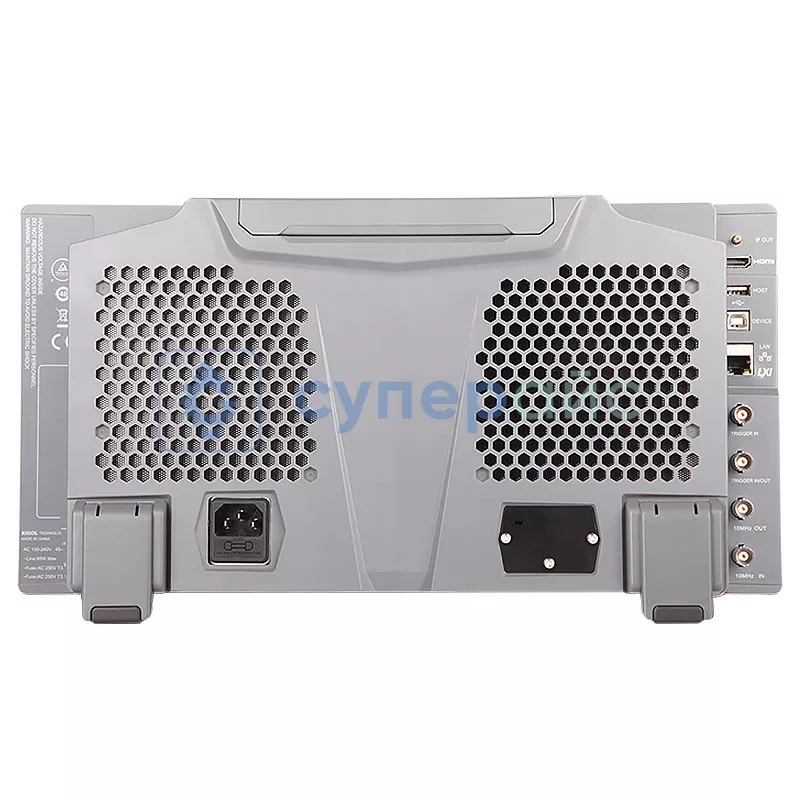

| Входы / Выходы | |
| ВЧ вход | разъем N-типа (female), импеданс 50 Ом |
| Выход трекинг-генератора | разъем N-типа (female), импеданс 50 Ом |
| Вход / выход внутреннего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход / выход внешнего источника опорного сигнала |
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
| Вход внешнего запуска 1 |
разъем BNC-тип (female) импеданс ≥ 1 кОм уровень запуска: 5 В TTL уровень |
| Вход внешнего запуска 2 / выход синхронизации |
разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
| Выход ПЧ |
частота 430 МГц ± 20 МГц разъем SMB (male) импеданс 50 Ом |
| Общие характеристики | |
| Дисплей | мультитач экран, разрешение 1024 х 600, 10,1 дюйма, цветной 24-разрядный |
| Интерфейс | USB, LAN, HDMI |
| Функция поддержки принтера | есть |
| Объем оперативной памяти | 512 М |
| Диапазон входного напряжения переменного тока | от 100 В до 240 В (номинальное) |
| Частота переменного тока | от 45 Гц до 440 Гц |
| Потребляемая мощность | 55 Вт (типичная), макс. 90 Вт со всеми опциями |
| Рабочая температура | от 0 до 50 ℃ |
| Габариты | 410 x 224 х 135 мм |
| Вес | 4,95 кг |
| Комплектация |
настольный анализатор спектра Rigol RSA3030N – 1 шт; кабель питания – 1 шт; руководство пользователя – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
