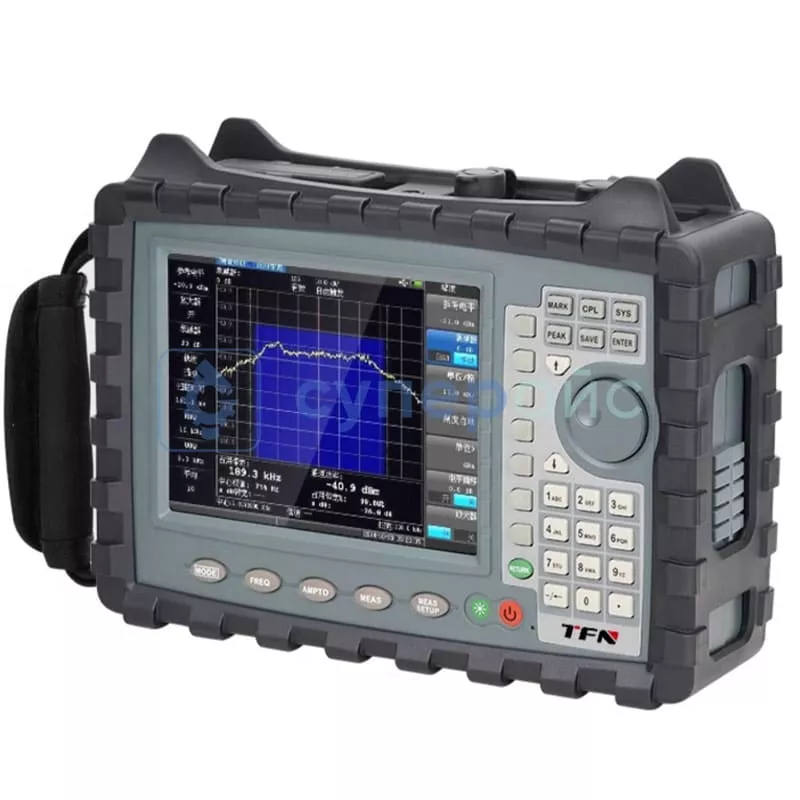

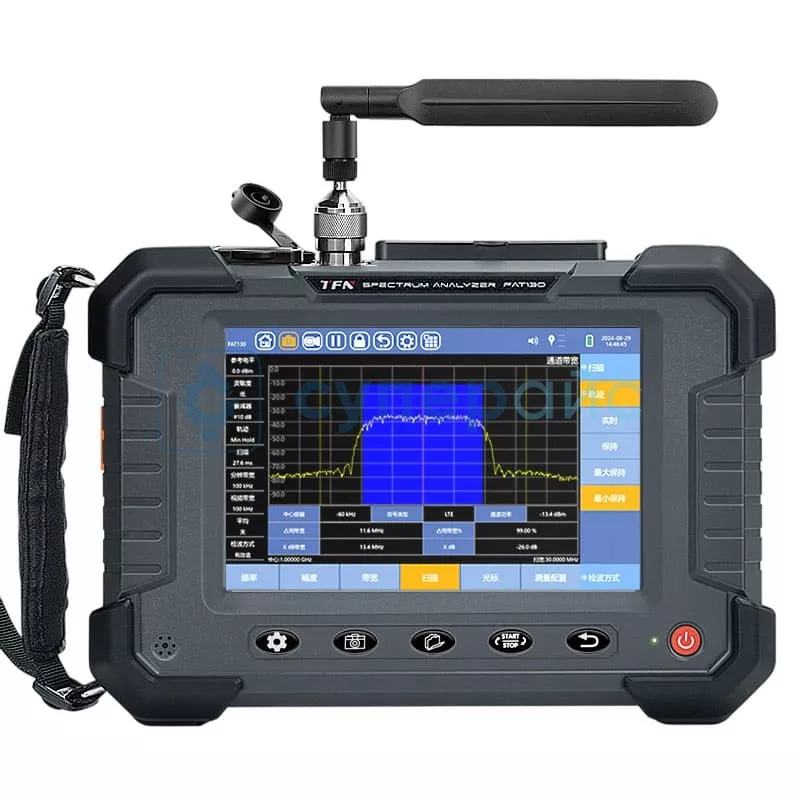

Анализатор спектра TFN FAT130
Артикул (код товара): 32541
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
712 820 ₽
712 820 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
32541
Модель (серия)
TFN FAT130
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики TFN TFN FAT130
Артикул (код товара)
32541
Модель (серия)
TFN FAT130
Страна производства
Китай
Гарантия, мес.
12
Тип спектроанализатора
Цифровой
Принцип действия
Мин. частота
9 кГц
Вес (кг)
2,2
Сложность
2
Встроенный дисплей
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
RJ-45
HDMI
microSD
USB type C
RJ-45
HDMI
microSD
Вид исполнения
Портативное
Описание TFN TFN FAT130
Технические характеристики TFN FAT130
| Диапазон частот | 9 кГц - 3100 МГц |
| Скорость старения | < ± 0,5 х 10 / год |
| Температурная стабильность | < ± 0,5 х 10-6 (0 - 50) °C |
| Точность отсчета частотных меток | (отношение сигнал / шум составляет 25 дб, полоса разрешения (RBW) / диапазон = 0,01) |
| Точность подсчета | ± 0,5 х 106 ± 1 |
| Разрешение | 1 Гц |
| Поддержка нулевого диапазона | есть |
| Диапазон развертки | 1 кГц - 3100 МГц |
| Диапазон времени сканирования |
20 мс - 250 с (ширина развертки частоты ≥ 200 Гц) 10 мкс - 1000 с (ширина развертки частоты = 0 Гц) 1 мс - 250 с (ширина развертки частоты, режим быстрого сканирования) |
| Точность времени | < ± 0,2 % |
| Режим триггера | свободный триггер, одиночный триггер, триггер по видео, триггер по линии |
| Объем полосы пропускания | 1 Гц - 3 МГц, шаг около 10 % |
| Точность полосы пропускания | < ± 10 % |
| Селективность | (коэффициент полосы пропускания 60 дБ / 3 дБ): < 5 : 1 |
| Объем пропускной способности видео | 1 Гц - 3 МГц, шаг около 10 % |
| Фазовый шум | типичное значение <-108 дБн / Гц при непрерывном смещении сигнала 100 кГц |
| Фазовый шум (центр 1 ГГЦ) | типичное значение <-95 дБн / Гц при непрерывном смещении сигнала 10 кГц |
| Объем аттенюатора | 0 - 55 дБ |
| Шаг аттенюатора | 5 дБ / 1 дБ (опционально) |
| Диапазон частот встроенного усилителя | 1 - 3100 МГц |
| Прирост | 18 дБ (типично) |
| Коэффициент шума | 4 дБ (типично) |
| Максимальный безопасный входной уровень |
+30 дБм (пиковая мощность/входное затухание > 15 дБ) 50 В постоянного тока |
| Точка пересечения интермодуляции третьего порядка (TOI) | типичное значение > 15 дБм |
| Динамический диапазон | > 100 дБ |
| Усилитель выключен |
<- 125 дБм, 5 МГц ~ 1 ГГц <- 120 дБм, 1 ГГц ~ 3,1 ГГц |
| Усилитель включен |
<- 140 дБм, 5 МГц ~ 1 ГГц <- 136 дБм, 1 ГГц ~ 3,1 ГГц |
| Вторая гармоника | <- 70 дБн -20 дБм моновход микшера, усилитель выключен |
| Оставшиеся ответы |
(нет входного сигнала, аттенюатор равен 0) <- 85 дБм 5 МГц - 3100 МГц |
| Логарифмическая шкала |
0,1 - 0,9 дБ / дел, шаг 0,1 дБ; 1 - 40 дБ / дел, шаг 1 дБ |
| Линейный масштаб | 10 квадратов |
| Единица измерения | дБм, дБмВ, дБмкВ, мВ |
| Разрешение чтения шкалы частот |
0,03 дБ логарифмический 0,03 % от опорного уровня линейно |
| Траектория | три вывода траектории |
| Режим обнаружения | значение выборки, положительное пиковое значение, отрицательное пиковое значение, нормальное значение, среднее значение |
| Функция отметки частоты | пик, следующий пик, от маркера до центра, от маркера до ссылки и т. д. |
| Отображение метки частоты | нормальный, разностный, фиксированный, подсчет частоты |
| Опорный уровень | -130 дБм - +30 дБм |
| Точность уровня | типичное значение ≤ ± 0,5 дБ при 25 ± 5 °С |
| Точность переключения полосы разрешения | типичное значение < ± 0,1 дБ |
| Точность переключения входного аттенюатора | типичное значение < ± 0,3 дБ |
| Демодуляция звука FM / AM | есть |
| Wi-Fi | есть |
| Карта спектрального отображения в реальном времени | есть |
| Схема спектрального отображения в реальном времени | есть |
| Параметры тестирования радиочастотного теста базовой станции | мощность канала, занимаемая полоса пропускания (OBW), коэффициент утечки соседних каналов (ACLR), модуль передачи частотного спектра (SEM), измерение времени включения (PVT) |
| Анализ демодуляции сигнала базовой станции | есть |
| RF вход | |
| Входной разъем | разъем типа N |
| Входное сопротивление | 50 Ом |
| Коэффициент стоячей волны |
типичное значение < 1,8 (10 МГц ~ 3100 МГц, аттенюатор ≥ 10 дБ) |
| Общие характеристики | |
| Дисплей | цветной сенсорный TFT-ЖК-дисплей диагональю 16 см (6,5 дюйма), 640 х 480 пикселей |
| Источник питания | перезаряжаемая литиевая батарея 11,1 В / 5,2 Ач |
| Адаптер питания | 19 B / 3,42 A |
| Время зарядки | > 4,5 часов |
| Доступное время работы |
> 3 часа (исключая опцию источника отслеживания) > 2,5 часа (включая опцию источника отслеживания) |
| Интерфейс | USB / USB type C / RJ-45 / HDMI / microSD |
| Рабочая температура | -10 - 55 °С |
| Температура хранения | -40 - 80 °С |
| Габариты | 257 х 75 х 185 мм |
| Вес нетто (с аккумулятором) | 2,2 кг |
| Комплектация |

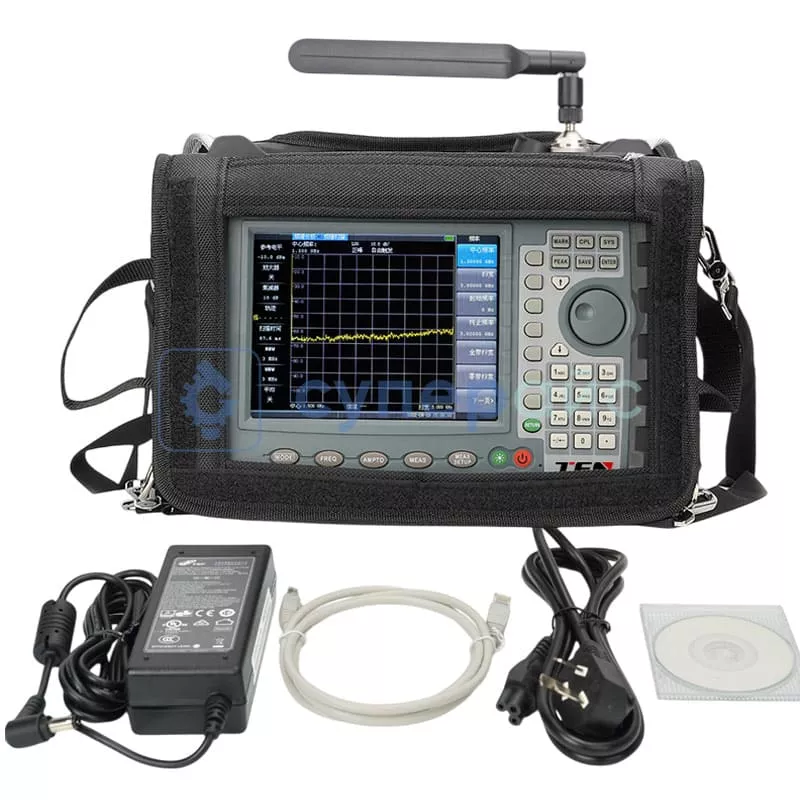

анализатор спектра TFN FAT130 - 1 шт адаптер питания - 1 шт кабель RJ-45 - 1 шт кабель питания - 1 шт оптический диск с ПО - 1 шт чехол - 1 шт руководство пользователя - 1 шт |
