Инфракрасная паяльная станция Seamark ZM ZM-T30

Код товара: 3187

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 19015
            [SRC] => /upload/iblock/a9a/a9a0de20e5381d7c183849713ac0905a.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 9609
            [SRC] => /upload/iblock/a5b/a5b7df1594f1145ca92c9801af49bfa2.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 9610
            [SRC] => /upload/iblock/01a/01a382b53d18e9dc1bff3ce2b1daf744.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 9611
            [SRC] => /upload/iblock/cd9/cd96767d04b45e0c978774863ec96882.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 9612
            [SRC] => /upload/iblock/55b/55bc9b3a5b9a848d9e83948dd1de5fe9.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 9613
            [SRC] => /upload/iblock/728/728b4e3301bfa2afcef31772a6dc3c69.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 9614
            [SRC] => /upload/iblock/ee7/ee795aa876425a59894686830bb3ccae.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [7] => Array
        (
            [ID] => 9615
            [SRC] => /upload/iblock/06b/06b3660913e6a1703d7ada07a52b05ce.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [8] => Array
        (
            [ID] => 9616
            [SRC] => /upload/iblock/cd4/cd4f4cae062d5b5a0c22252d8cbdd788.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [9] => Array
        (
            [ID] => 9617
            [SRC] => /upload/iblock/925/9259ebe05612d7625e1a79a58eb79a81.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [10] => Array
        (
            [ID] => 9618
            [SRC] => /upload/iblock/3c8/3c8008b2ffac49f7519fff4633159219.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [11] => Array
        (
            [ID] => 9619
            [SRC] => /upload/iblock/73c/73cc8173aa5d5f170192fd6aa4b8f762.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [12] => Array
        (
            [ID] => 9620
            [SRC] => /upload/iblock/515/51564617a6aa260e019e8bf69d7694c5.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [13] => Array
        (
            [ID] => 9621
            [SRC] => /upload/iblock/f16/f166de90f66a9b148e646f7ba35b7575.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
Инфракрасная паяльная станция Seamark ZM ZM-T30
385 218 руб.
ВНИМАНИЕ! Производство паяльной станции Seamark ZM ZM-T30 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Инфракрасная паяльная станция Dinghua DH-G200

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики инфракрасной паяльной станции Seamark ZM ZM-T30
Рабочее напряжение переменный ток: 220 В ± 10% 50 / 60 Гц
Потребляемая мощность 4850 Вт
Размеры BGA чипов 2 ммⅹ2 мм ~ 80 ммⅹ80 мм
Размеры печатной платы макс: 370 мм х 410 мм
мин: 22 мм х 22 мм
Дополнительные держатели для платы есть
Подсветка рабочей зоны одна лампа
Хранение термопрофилей есть
Применение свинцовая и бессвинцовая пайки
Позиционирование V-образный паз с фиксирующими винтами, держатель платы регулируется в любом направлении, функция микрорегулировки по осям микрометрическими винтами
Контроль температуры К-термопара, замкнутый контур, автономный нагрев, точность поддержания ± 1°С
Управление высокочувствительный модуль контроля температуры, сенсорный экран, контроллер PLC
Точная оптическая система позиционирования лазерное прицеливание, видеокамера CCD с высоким разрешением и цветопередачей
Интерфейс для подключения к компьютеру USB 2.0
Охлаждение перекрестный вентилятор
Защита от перегрева есть
Звуковое оповещение есть
Вакуумный захватчик есть
Функция аварийной остановки есть
Характеристики верхнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 800 Вт
Позиционирование нагревателя три степени свободы
Характеристики нижнего нагревателя
Тип нагревателя термовоздушный
Мощность нагревателя 1200 Вт
Позиционирование нагревателя  одна степень свободы
Характеристики преднагревателя
Тип нагревателя инфракрасный
Размеры нагревателя 250 мм х 340 мм
Мощность нагревателя 2700 Вт
Общие характеристики
Язык интерфейса английский
Цвет серый
Дисплей HD дисплей
Габариты 790 мм х 640 мм х 800 мм
Вес нетто 65000 г
Комплектация инфракрасная станция Seamark ZM ZM-T30 – 1 шт
монитор – 1 шт
держатели плат – 1 комплект
датчик-термопара – 1 шт
фиксирующий винт с ручкой – 6 шт
сменные насадки для верхнего нагревателя – 5 шт
вакуумная присоска – 2 шт
опорный винт – 6 шт
кисточка – 1 шт

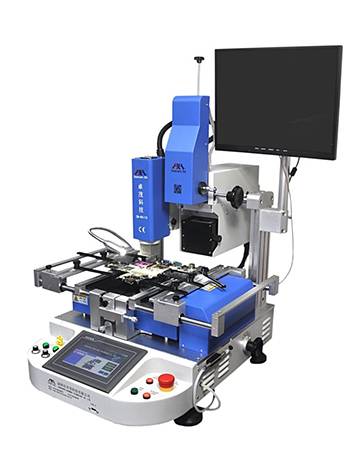

Инфракрасный паяльно-ремонтный комплекс Seamark ZM ZM-T30

Паяльная платформа компании Seamark ZM представляет собой комбинацию расширенных функциональных возможностей, эффективных рабочих характеристик, качественных узлов, надежной конструкции в сочетании с доступной стоимостью оборудования. Паяльная станция с инфракрасным нагревом предназначена для монтажа и демонтажа современных компонентов BGA, CGA, двусторонних BGA, QFP и других SMD-микросхем, путем управляемого (по термическому профилю) нагрева при помощи верхнего и нижнего термовоздушных нагревателей и ИК подогревателя. Высокая мощность нагревательных элементов гарантируют равномерный нагрев печатных плат толщиной до 6 мм как по площади, так и по толщине, что исключает их деформацию.

Инфракрасный ремонтный центр предоставляет прекрасную возможность работы с широкоформатными платами. Верхний нагреватель ИК станции подвижен и позволяет пользователю точно позиционировать его, как в горизонтальной, так и в вертикальной плоскости над объектом пайки. Для удобства перемещения печатной платы предусмотрены микрометрические винты. Благодаря наличию лазерного указателя, оператор может точно расположить верхний нагревательный элемент над центром корпуса BGA, а наличие специальной видеосистемы с CCD камерой высокого разрешения позволяет видеть на экране монитора контактные площадки на плате и выводы компонента. Данная процедура видеопозиционирования значительно увеличивает точность совмещения BGA чипов с посадочным местом и обеспечивает высокую производительность процесса пайки.

Нижний нагреватель регулируется положением «вверх-вниз», плоский ИК преднагреватель служит для предварительного подогрева печатной платы установленной в рамку-держатель и имеет фиксированные размеры 250 х 340 мм. Для удобства оператора предусмотрен функциональный держатель плат с V-образными пазами, в который на выдвижных упорах устанавливается печатная плата любой конфигурации. Положение держателя и упоров регулируются, таким образом, чтобы посадочное место микросхемы оказалось в поле зрения оптической системы.


Термопрофилирование обеспечивается путем автоматической коррекции температуры нагревателей при помощи обратной связи по температуре датчика. Каждый термопрофиль может содержать от одного до восьми шагов. Каждый шаг термопрофиля задаёт режимы нижнего и верхнего нагрева, а также температуру ИК термостола. Управление осуществляется при помощи сенсорного экрана, программное обеспечение позволяет задавать несколько групп профилей, изменяемых по паролю, а так же температурные профили, оснащённые функцией мгновенного анализа кривой температуры. Созданный термопрофиль сохраняется в памяти собственного контроллера или внешнего компьютера и позволяет проводить аналогичный цикл пайки или выпайки в автоматическом режиме. Для управления всеми технологическими операциями паяльно-ремонтного комплекса используется микропроцессорное управление.

Сфера применения паяльно-ремонтного комплекса Seamark ZM ZM-T30 чрезвычайно обширна, прежде всего это крупные сервисные центры, обслуживающие современную электронику. Использование ИК ремонтного центра позволяет значительно увеличить производительность организации и существенно повысить качество проводимых работ.
