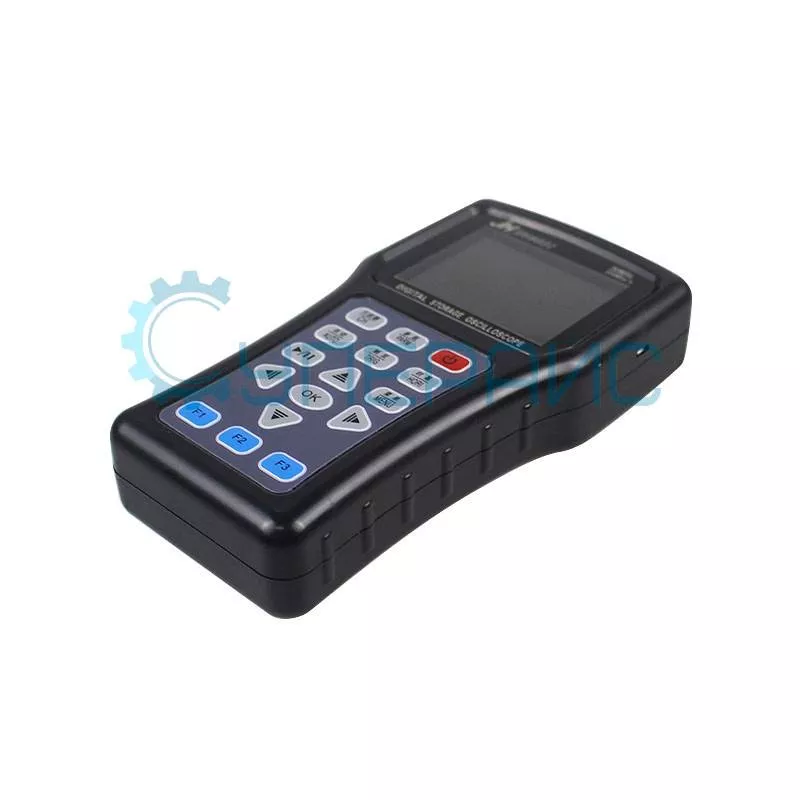

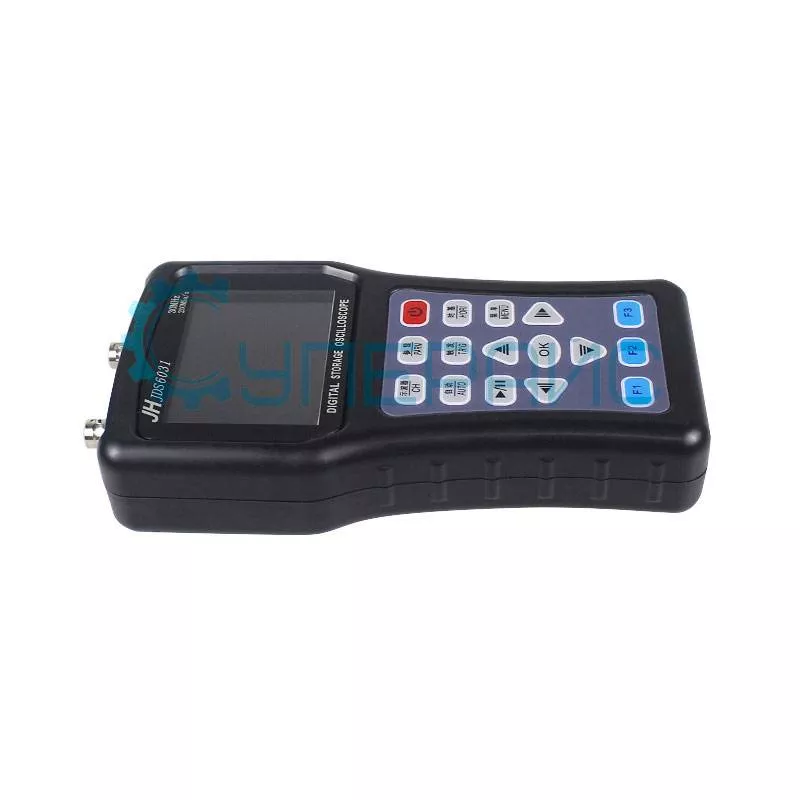

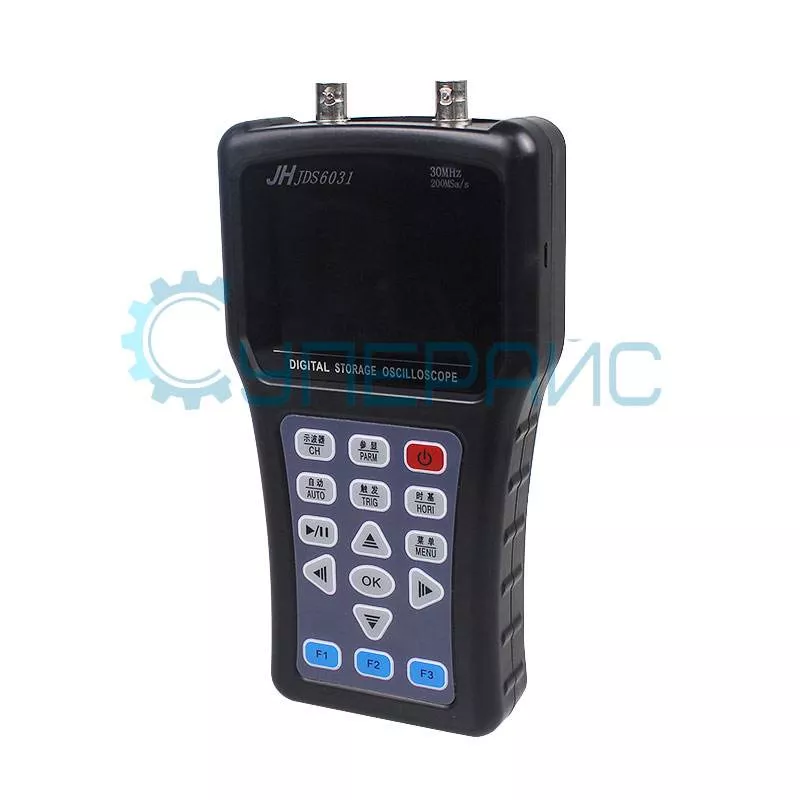

Ручной цифровой осциллограф JINHAN JDS6031
Код товара: 6095
Гарантия 12 месяцев
Официальный дилер JINHAN в России
О товаре Количество каналов: 1
Полоса пропускания: 30 МГц
Частота дискретизации: 200 МВыб/с
Полноцветное отображение данных формы сигналов
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 1
Полоса пропускания: 30 МГц
Частота дискретизации: 200 МВыб/с
Полноцветное отображение данных формы сигналов
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JINHAN JDS6031
| Характеристики портативного осциллографа | |||
|
Количество каналов |
1 | ||
| Полоса пропускания | 30 МГц | ||
| Частота дискретизации | 200 МВыб/с | ||
| Глубина записи | 2 Кб | ||
| Входные параметры | |||
|
Развязка входа |
DC, AC |
||
|
Входной импеданс |
1 МОм, 25 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х | ||
|
Максимальное входное напряжение |
40 В (1 X), 400 В (10 Х), 2000 В (100 Х) |
||
| Горизонтальная система | |||
| Коэффициент развёртки | 10 нс / дел - 5 с / дел 1, 2, 5 шаг | ||
| Диапазон смещения |
10 нс / дел - 50 мс / дел 100 мс / дел - 5 с / дел |
||
| Вертикальная система | |||
| Вертикальная развёртка |
10 мВ / дел - 5 В / дел (1 Х) 100 мВ / дел - 50 В / дел (10 Х) |
||
| Вертикальное разрешение | 8 бит | ||
| Точность | ± 3% | ||
| Система синхронизации | |||
| Режимы синхронизации | автоматический, нормальный, однократный | ||
| Режим триггера | по фронту (спадающему / ниспадающему) | ||
| Система измерения | |||
| Автоматические измерения | поддержка 50 Гц - 40 МГц | ||
| Курсорные измерения | поддержка курсоров времени и напряжения | ||
| Общие характеристики | |||
| Дисплей |
цветной TFT-дисплей, 3.2 дюйма, 320 x 240 точек, 16 бит |
||
| Отображение осциллограмм | YT | ||
| Калибровка сигнала | 1 кГц | ||

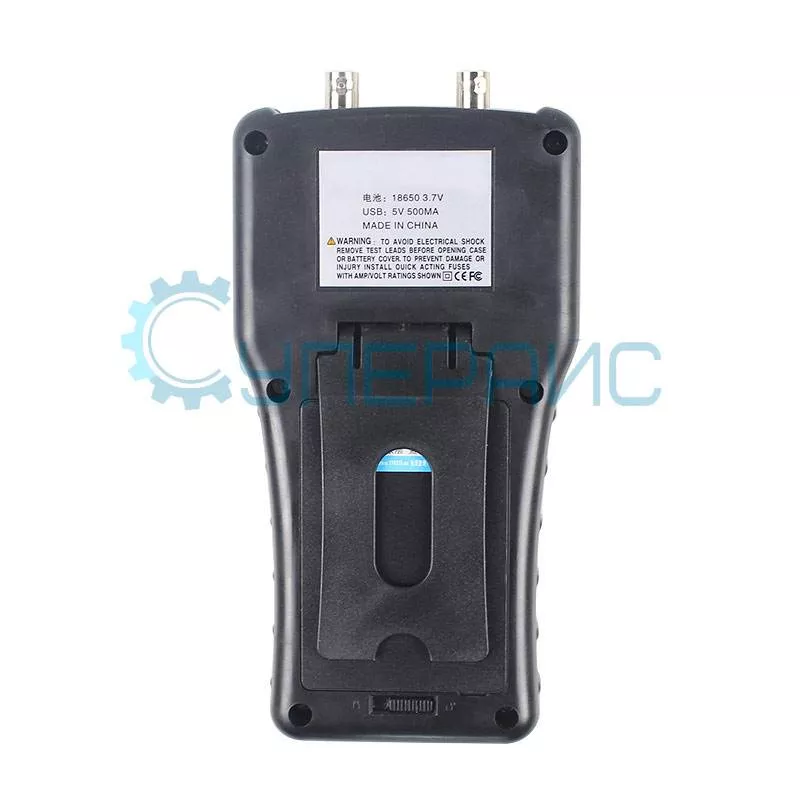

| Питание | литиевая батарея 18650, 3.7 В, 2800 мАч, 4 часа непрерывной работы | ||
| Интерфейс | microUSB (5 В, 500 мА) | ||
| Возможность сохранения осциллограмм | есть | ||
| Формат сохранения осциллограмм | BMP | ||
| Габариты | 195 х 99 х 39 мм | ||
| Вес | 800 г | ||

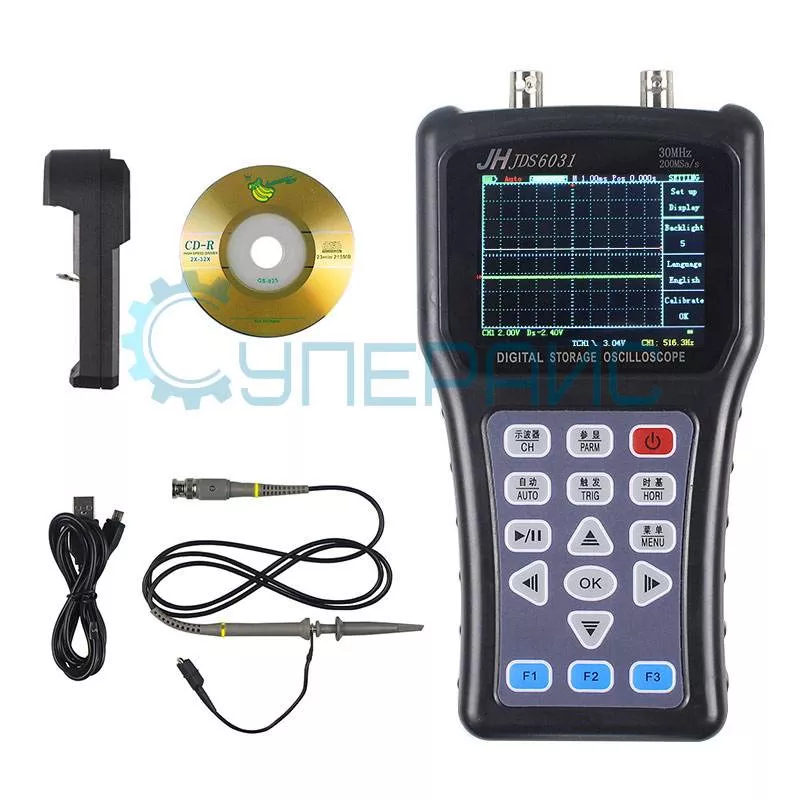

| Комплектация | осциллограф JINHAN JDS6031 - 1 шт | ||
|
|
батарея 18650 - 1 шт щуп для осциллографа - 1 шт кабель microUSB - 1 шт зарядное устройство - 1 шт CD диск - 1 шт |
||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
