Осциллограф портативный Micsig ETO3504
192 530 ₽
192 530 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23546
Модель (серия)
ETO3504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ETO3504
Артикул (код товара)
23546
Модель (серия)
ETO3504
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание Micsig ETO3504
Технические характеристики Micsig ETO3504
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 350 МГц |
| Время нарастания | ≤ 1 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 сиг/сек |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
| Диапазон режимов прокрутки | 200 мс / дел - 1 кс / дел |
| Погрешность временной базы | ±20 ppm |
| Горизонтальное деление | 12 дел |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 8 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Уровень шума | < 90 мкВрмс |
| Изоляция канала |
> 40 дБ, < 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума(18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1920 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |
| Интерфейс | USB, HDMI |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85% |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90% |
| Рабочая высота | 0 - 3000 м |
| Габариты осциллографа | 353 х 245 х 56 мм |
| Габариты упаковки | 445 х 170 х 339 мм |
| Вес брутто | 5,3 кг |
| Комплектация |
осциллограф Micsig ETO3504 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Дифференциальный пробник высокого напряжения Micsig DP20003 Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник токовый Micsig CP1003 Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |

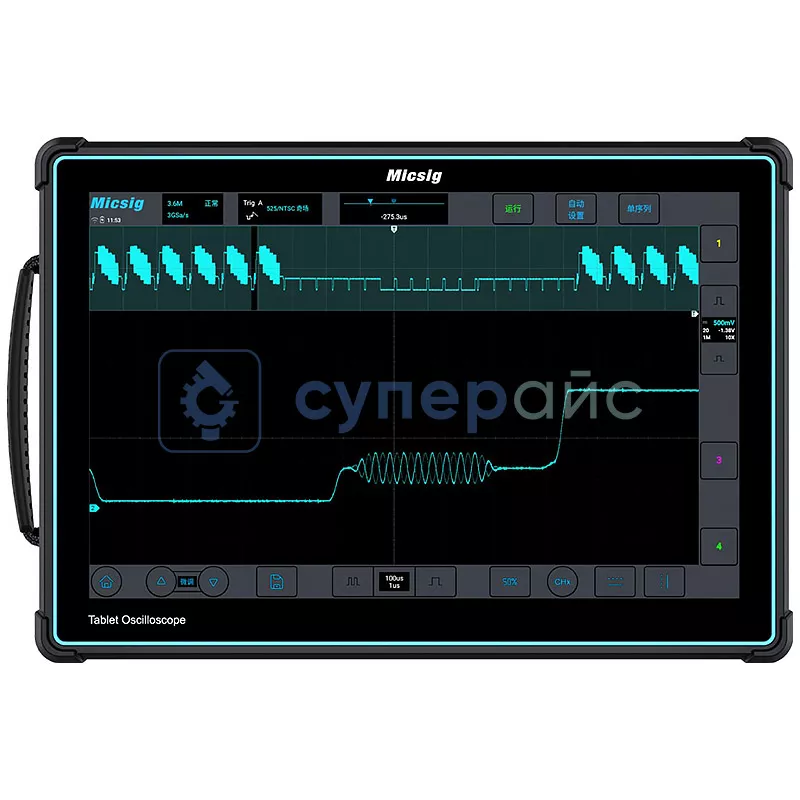

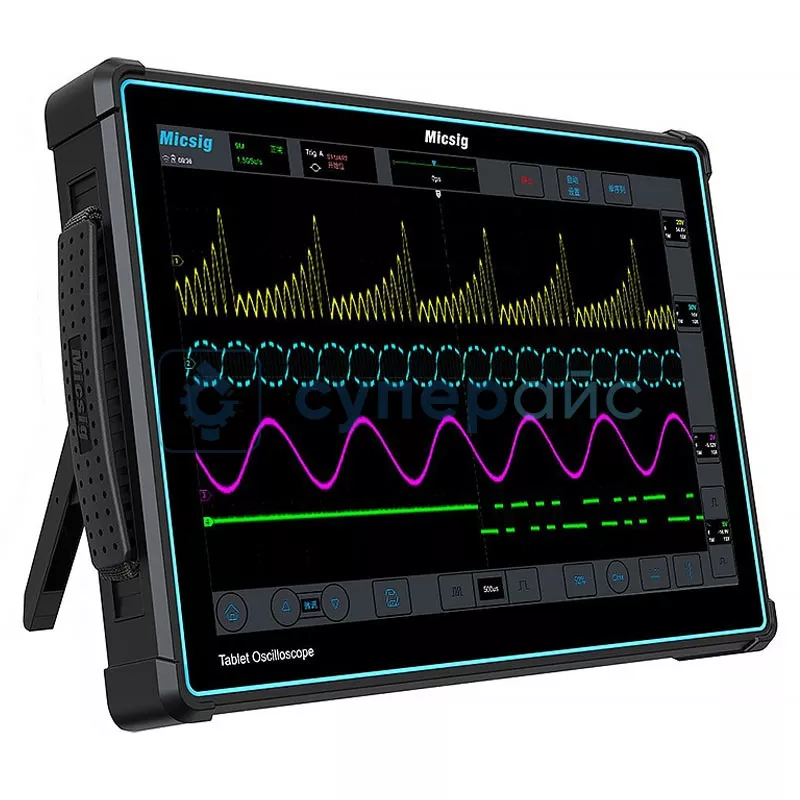

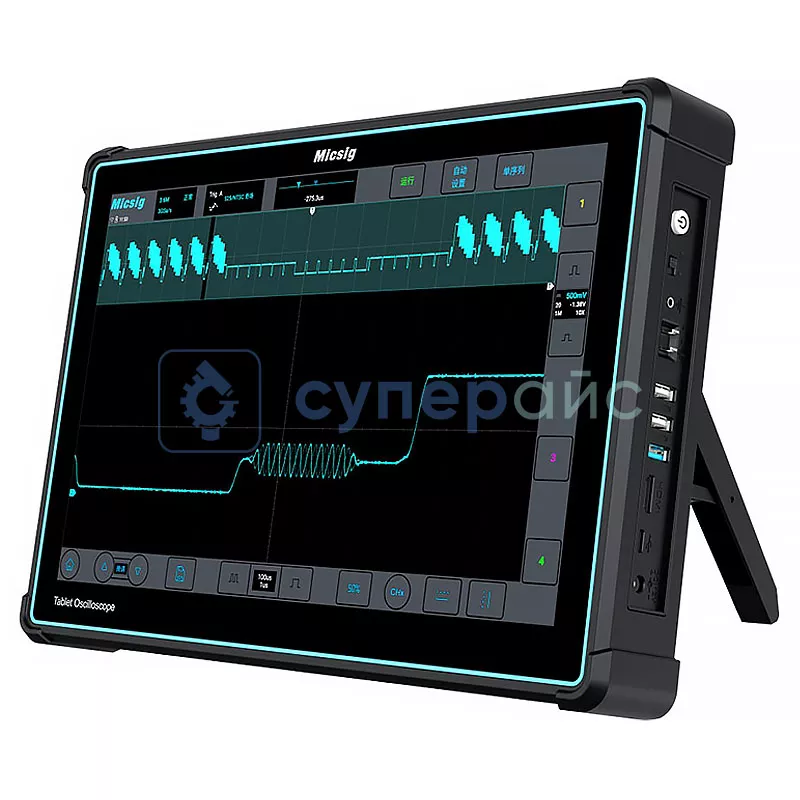

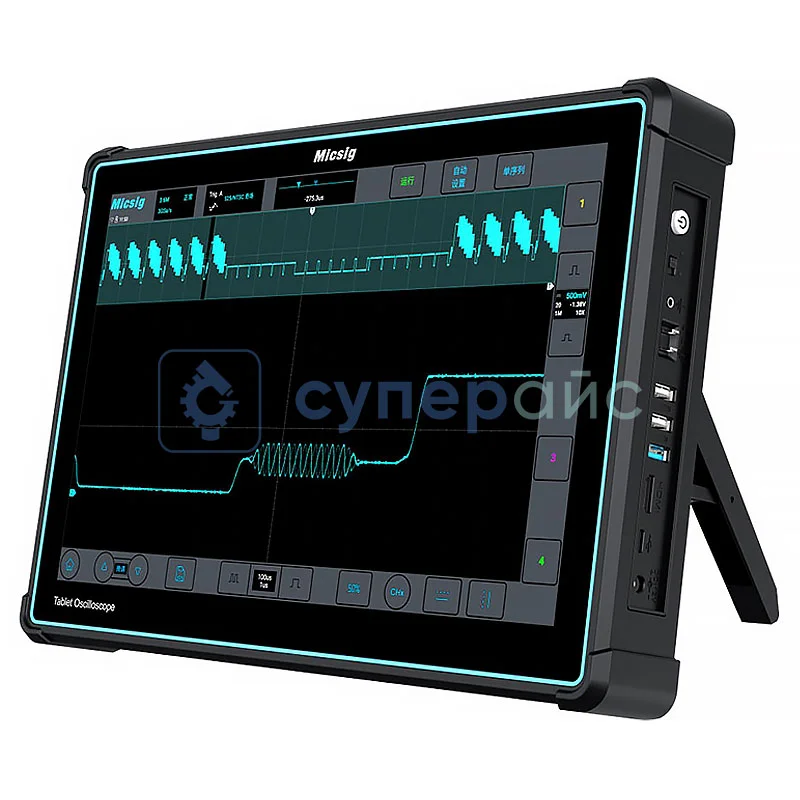

Осциллограф планшетный Micsig ETO3504
Micsig ETO3504 представляет собой портативный осциллограф-планшет для профессиональной работы с электронными схемами. Этот цифровой осциллограф располагает русским интерфейсом, что упрощает освоение прибора отечественными специалистами. ETO3504 будет полезен инженерам, электронщикам, радиотехникам при диагностике и настройке оборудования.

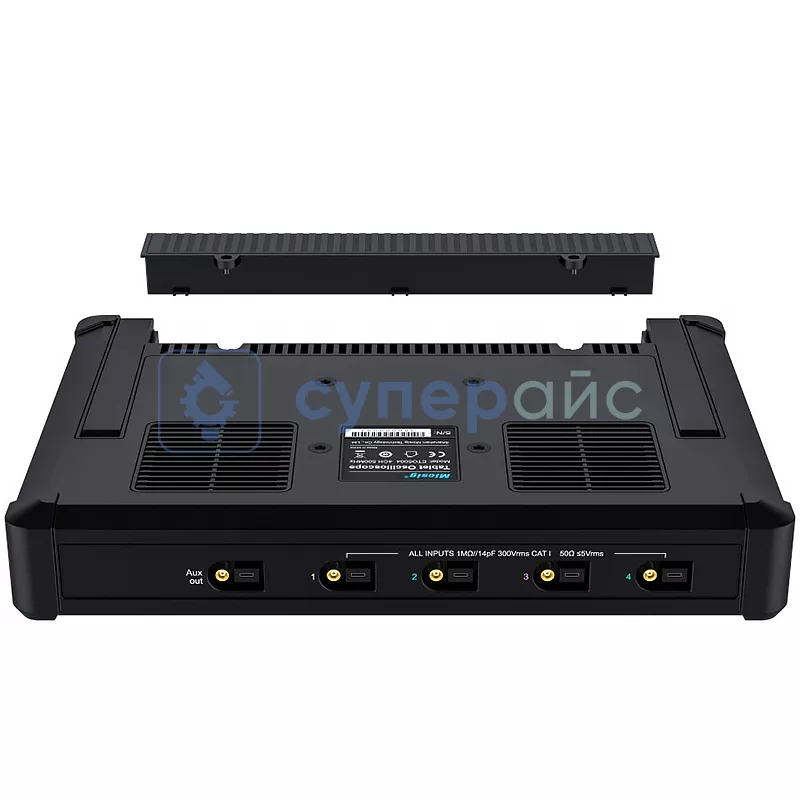

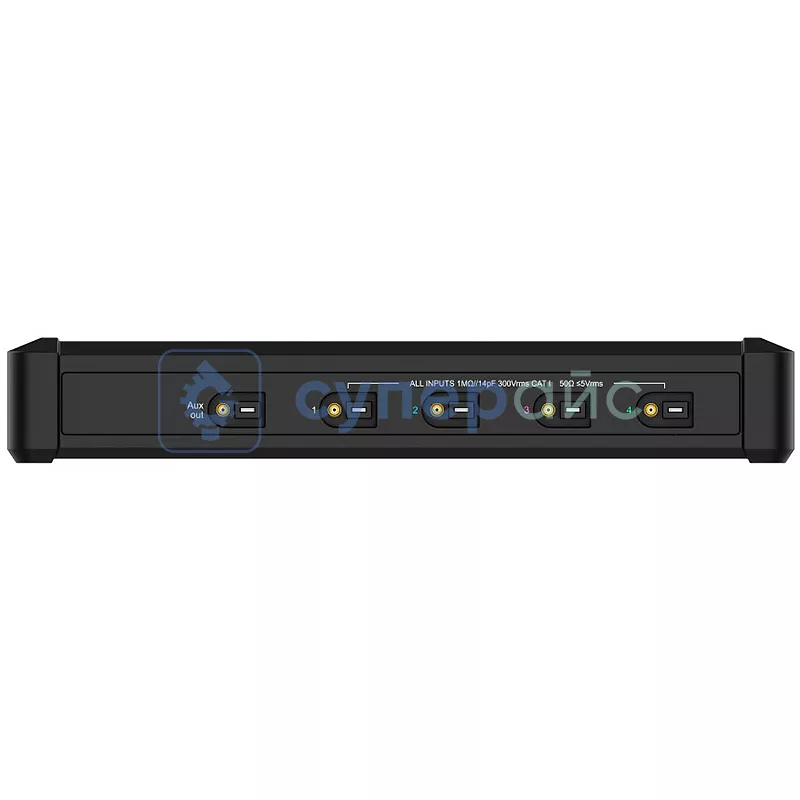

Наличие четырёх каналов обуславливает способность одновременно анализировать несколько сигналов. Такая функциональность помогает сравнивать параметры разных цепей, выявлять взаимосвязи между сигналами без переключения входов.

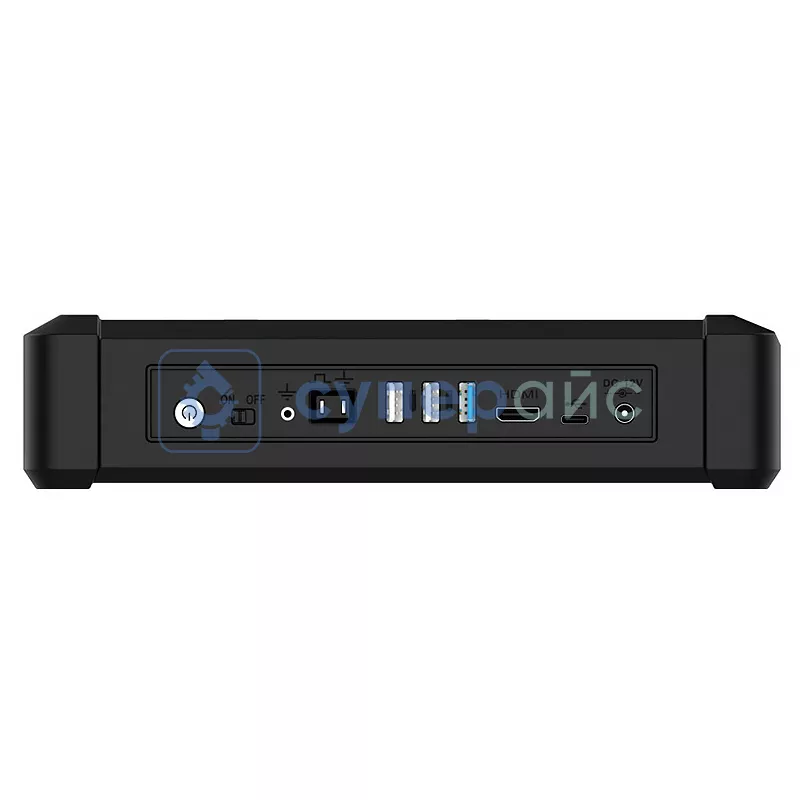

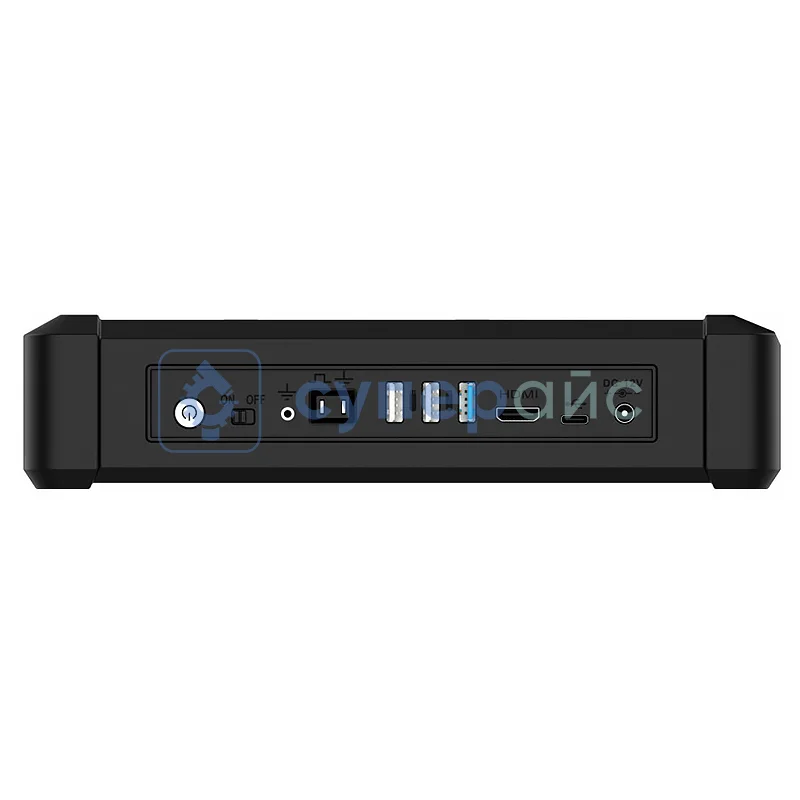

Интерфейсы USB и HDMI расширяют функциональность прибора. USB-соединение используют для передачи сведений на компьютер, а HDMI-выход даёт возможность вывода изображения на внешний экран при презентациях или групповой работе.
Области применения осциллографа:
- разработка электронных устройств;
- починка радиоаппаратуры;
- образование в технических вузах;
- научно-исследовательская деятельность;
- диагностика автомобильной электроники.
Внутренняя память объёмом 32 Гб обуславливает хранение большого количества измерений. Такой объём памяти помогает сохранять записи сигналов для последующего анализа без необходимости применения внешних носителей.
Максимальная частота дискретизации 3 ГВыб/с даёт высокую детализацию при захвате быстрых процессов. Эта характеристика важна при работе с высокочастотными сигналами.
Преимущества планшетного формата:
- мобильность при проведении измерений вне лаборатории;
- сенсорное управление для быстрой настройки параметров;
- автономная работа без подключения к сети;
- компактность, удобство при транспортировке.
Обзорная таблица осциллографов Micsig серии ETO
| Характеристики | ETO3504 | ETO5004 |
| Полоса пропускания, МГц | 350 | 500 |
| Количество аналоговых каналов | 4 | |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 3000 | |
| Глубина памяти на канал | 360 Мбит | |
| Время нарастания, нс | ≤ 1 | ≤ 0,7 |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | |
| Частотомер | да | |
| Самописец | нет | |
| Анализатор протоколов | да | |
| Дисплей | 1920 x 1200 | |
| Интерфейс передачи данных | USB/ HDMI | |
Документация и ПО Micsig ETO3504
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Micsig серии ETO
Язык:
Русский
Размер и тип:
1, 73 МБ,
pdf
Отзывы Micsig ETO3504
SUPEREYES.RU
10.04.2025 10:51:32
Осциллограф портативный Micsig ETO3504
Осциллограф цифровой Micsig ETO3504
Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 350 МГц
Частота дискретизации: 3 ГВыб/с
Вадим
10.04.2025 10:51:32
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
SUPEREYES.RU
11.04.2025 03:19:16
Вадим
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
Здравствуйте, Вадим!
Рады, что осциллограф пришёл вовремя и оставил положительные впечатления с первых дней использования. Мы всегда стараемся предлагать надёжное оборудование с понятным интерфейсом и удобными функциями — включая поддержку русского языка.
Спасибо, что выбрали наш магазин, надеемся, прибор будет радовать в дальнейшей работе.
С уважением, Администрация магазина Суперайс.
SUPEREYES.RU
10.04.2025 10:51:32
Осциллограф портативный Micsig ETO3504
Осциллограф цифровой Micsig ETO3504
Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 350 МГц
Частота дискретизации: 3 ГВыб/с
Вадим
10.04.2025 10:51:32
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
SUPEREYES.RU
11.04.2025 03:19:16
Вадим
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
Здравствуйте, Вадим!
Рады, что осциллограф пришёл вовремя и оставил положительные впечатления с первых дней использования. Мы всегда стараемся предлагать надёжное оборудование с понятным интерфейсом и удобными функциями — включая поддержку русского языка.
Спасибо, что выбрали наш магазин, надеемся, прибор будет радовать в дальнейшей работе.
С уважением, Администрация магазина Суперайс.
SUPEREYES.RU
10.04.2025 10:51:32
Осциллограф портативный Micsig ETO3504
Осциллограф цифровой Micsig ETO3504
Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 350 МГц
Частота дискретизации: 3 ГВыб/с
Вадим
10.04.2025 10:51:32
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
SUPEREYES.RU
11.04.2025 03:19:16
Вадим
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
В начале недели получил посылку с осциллографом, пришла даже на день раньше срока. Тестирую пару дней, впечатления исключительно положительные. Картинка на экране яркая и четкая, интерфейс понятный. Самое главное - есть русский язык) Пробники подключаются легко, все каналы работают стабильно, сигнал отображается без искажений. В общем - я доволен, посмотрим, как будет работать дальше.
Здравствуйте, Вадим!
Рады, что осциллограф пришёл вовремя и оставил положительные впечатления с первых дней использования. Мы всегда стараемся предлагать надёжное оборудование с понятным интерфейсом и удобными функциями — включая поддержку русского языка.
Спасибо, что выбрали наш магазин, надеемся, прибор будет радовать в дальнейшей работе.
С уважением, Администрация магазина Суперайс.
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23530
Модель (серия):
DP702
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
6
Сертификат:
дилер
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
1
Вес (кг):
2,5
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
17001
Модель (серия):
SATO1004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13324
Модель (серия):
DSO2512G
Производитель:
sigPeak (ZEEWEII)
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
120
Вид:
Карманный
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6081
Модель (серия):
5012H
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Вид:
Карманный
Кол-во аналоговых каналов:
1
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23547
Модель (серия):
ETO5004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19084
Модель (серия):
TO3004
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
18451
Модель (серия):
DHO4204
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤1,75
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7627
Модель (серия):
DSO1C15
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
110
Вид:
Карманный
Кол-во аналоговых каналов:
1
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):

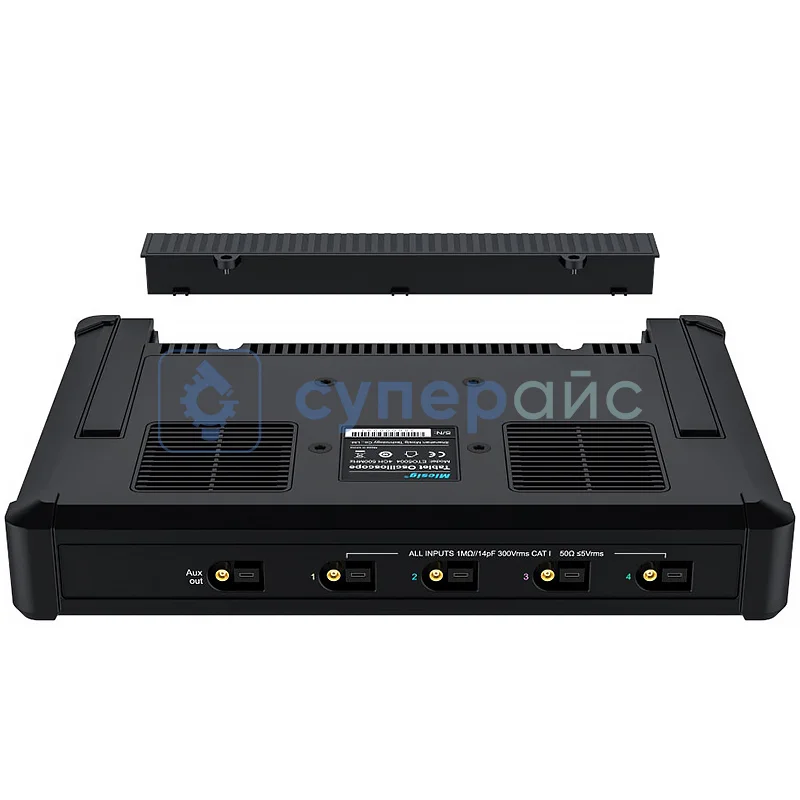

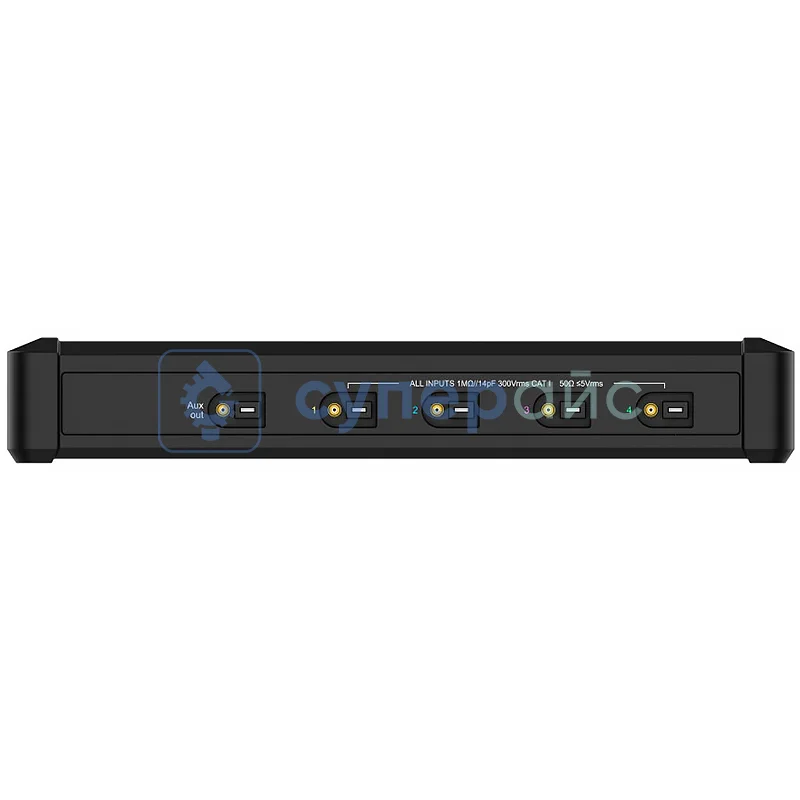

23546
Модель (серия):
ETO3504
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Вид:
Планшетный
Кол-во аналоговых каналов:
4
Благодарственные письма
