Портативный осциллограф Micsig ETO5004
262 649 ₽
262 649 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
23547
Модель (серия)
ETO5004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ETO5004
Артикул (код товара)
23547
Модель (серия)
ETO5004
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Разреш. дисплея, пиксель
Встроенные опции
Частотомер
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание Micsig ETO5004
Технические характеристики Micsig ETO5004
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 500 МГц |
| Время нарастания | ≤ 0,7 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 сиг/сек |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1 кс / дел |
| Диапазон режимов прокрутки | 200 мс / дел - 1 кс / дел |
| Погрешность временной базы | ±20 ppm |
| Горизонтальное деление | 12 дел |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 8 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Уровень шума | < 90 мкВрмс |
| Изоляция канала |
> 40 дБ, < 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума(18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1920 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |

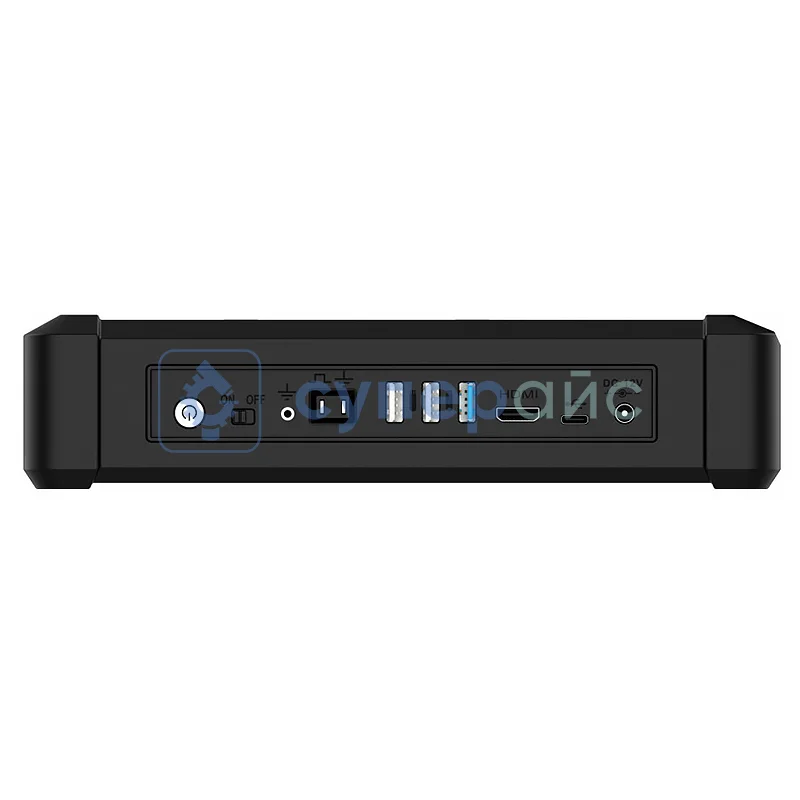

| Интерфейс | USB, HDMI |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85% |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90% |
| Рабочая высота | 0 - 3000 м |
| Габариты осциллографа | 353 х 245 х 56 мм |
| Вес | 3,6 кг |
| Габариты упаковки | 470 x 195 x 370 мм |
| Вес брутто | 6,1 кг |
| Комплектация |
осциллограф Micsig ETO5004 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Дифференциальный пробник высокого напряжения Micsig DP20003 Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник токовый Micsig CP1003 Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Цифровой осциллограф Micsig ETO5004
Нужен функциональный, но портативный осциллограф для работы? Представляем вам компактное решение от Micsig — переносной осциллограф-планшет ETO5004. Этот инструмент объединил в себе компактность, лёгкость и производительность, что сделало его выбором для инженеров, техников или электронщиков.
Портативный инструмент для профессионалов
Современный дизайн этого прибора в форме планшета предоставляет удобство в транспортировке и эксплуатации. Он компактный и лёгкий, поэтому оптимально подходит для применения в полевых условиях, в лаборатории или на производственной линии.
Преимущества модели:
- С его весом 3,6 кг и компактным дизайном он легко помещается в рюкзаке или сумке, позволяя вам брать его с собой повсюду, где нужен контроль сигнала.
- С разрешением 14-дюймового сенсорного ЖК TFT экрана 1920x1200 пикселей вы получаете чёткое детализированное изображение сигнала для точного анализа.
- Поддерживает полосу пропускания 500 МГц, предоставляя возможность анализа широкого спектра сигналов с высокой точностью.
- Оборудован четырьмя аналоговыми каналами, что позволяет одновременно анализировать несколько сигналов, сэкономив время и повысив эффективность работы.
- ОС Android предоставляет интуитивно понятный интерфейс и поддержку множества интерфейсов ввода-вывода, что делает его удобным и гибким инструментом для работы в различных сценариях измерений.
Micsig ETO5004 — это мощный универсальный прибор в компактном исполнении. С его портативным дизайном вы получаете возможность проводить анализ сигналов где и когда угодно. Высокое разрешение сенсорного экрана и широкий диапазон частот делают его востребованным помощником для профессиональных задач.
Обзорная таблица осциллографов Micsig серии ETO
| Характеристики | ETO3504 | ETO5004 |
| Полоса пропускания, МГц | 350 | 500 |
| Количество аналоговых каналов | 4 | |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 3000 | |
| Глубина памяти на канал | 360 Мбит | |
| Время нарастания, нс | ≤ 1 | ≤ 0,7 |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | |
| Частотомер | да | |
| Самописец | нет | |
| Анализатор протоколов | да | |
| Дисплей | 1920 x 1200 | |
| Интерфейс передачи данных | USB/ HDMI | |
Документация и ПО Micsig ETO5004
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Micsig серии ETO
Язык:
Русский
Размер и тип:
1, 73 МБ,
pdf
Отзывы Micsig ETO5004
SUPEREYES.RU
28.11.2025 10:09:03
Портативный осциллограф Micsig ETO5004
Осциллограф цифровой Micsig ETO5004
Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 500 МГц
Частота дискретизации: 3 ГВыб/с
konstantin
28.11.2025 10:09:03
Не осциллограф а чудо чудное! В хорошем смысле слова конечно. Лёгкий, довольно таки мощный для своего размера и экран очень отзывчивый. Раньше был похожий приборчик у меня, но у него полоса пропускания была намного нижу и экран очень лагал. А этот оправдал все надежды
SUPEREYES.RU
28.11.2025 10:52:33
konstantin
Не осциллограф а чудо чудное! В хорошем смысле слова конечно. Лёгкий, довольно таки мощный для своего размера и экран очень отзывчивый. Раньше был похожий приборчик у меня, но у него полоса пропускания была намного нижу и экран очень лагал. А этот оправдал все надежды
Не осциллограф а чудо чудное! В хорошем смысле слова конечно. Лёгкий, довольно таки мощный для своего размера и экран очень отзывчивый. Раньше был похожий приборчик у меня, но у него полоса пропускания была намного нижу и экран очень лагал. А этот оправдал все надежды
Здравствуйте, Константин!
Большое спасибо за ваш отзыв о портативном осциллографе Micsig ETO5004! Нам особенно приятно слышать, что прибор не только оправдал, но и превзошел ваши ожидания после предыдущего опыта.
Мы рады, что вы оценили ключевые преимущества этой модели. Именно на такое сочетание удобства и функциональности и была ориентирована данная модель.
Спасибо, что выбрали наш магазин для приобретения столь технологичного оборудования! Уверены, что осциллограф и в дальнейшем будет радовать вас своей работой.
С уважением, Администрация магазина Суперайс
