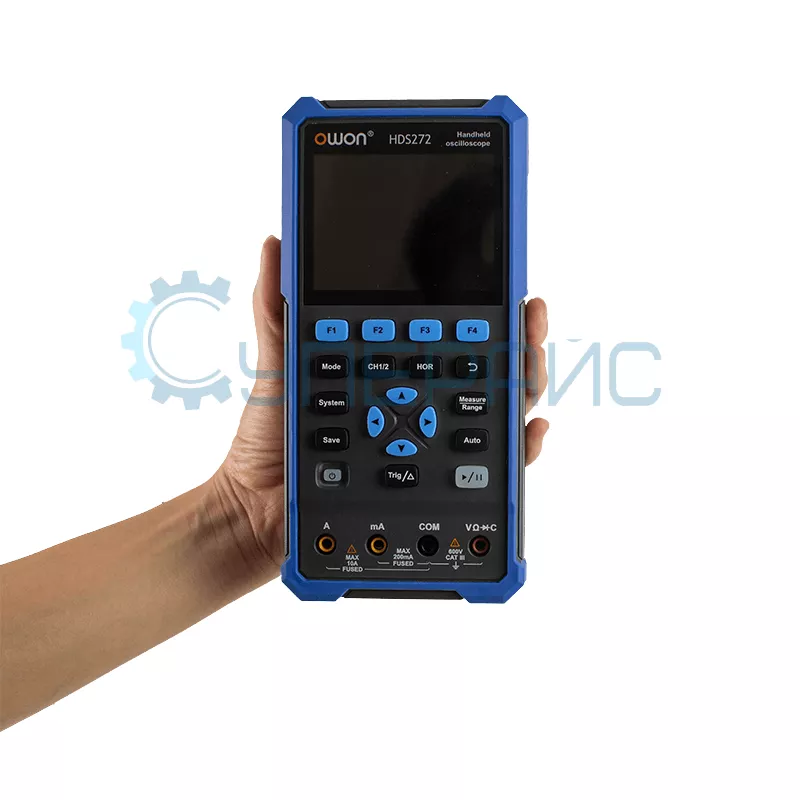

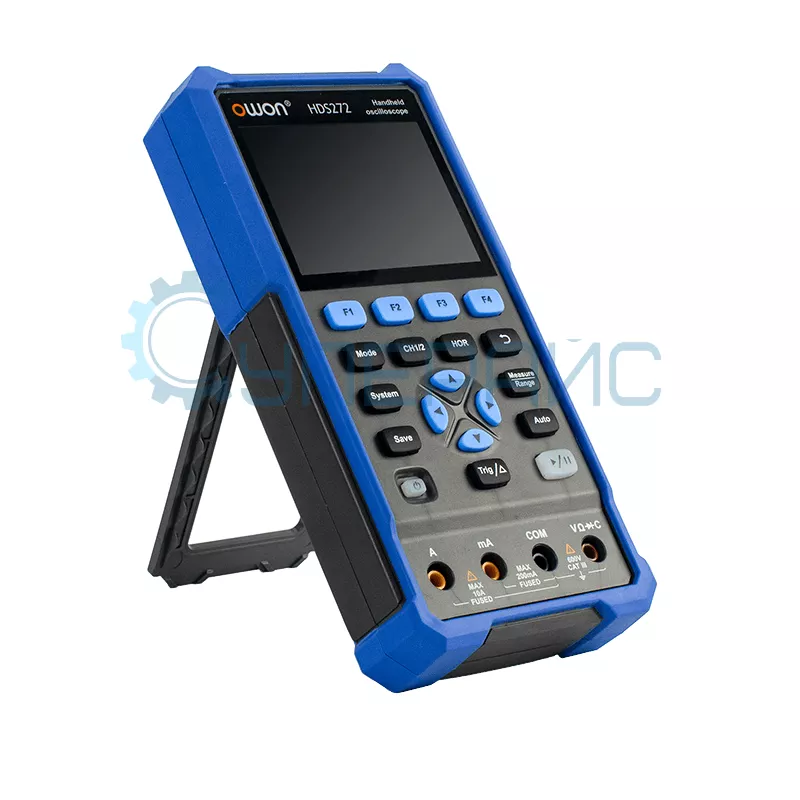

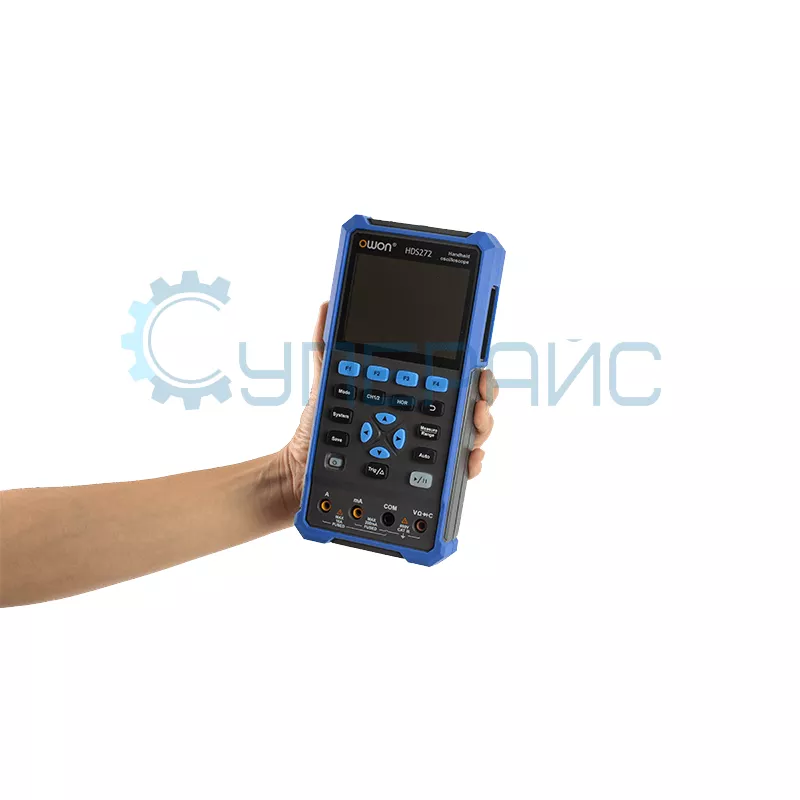

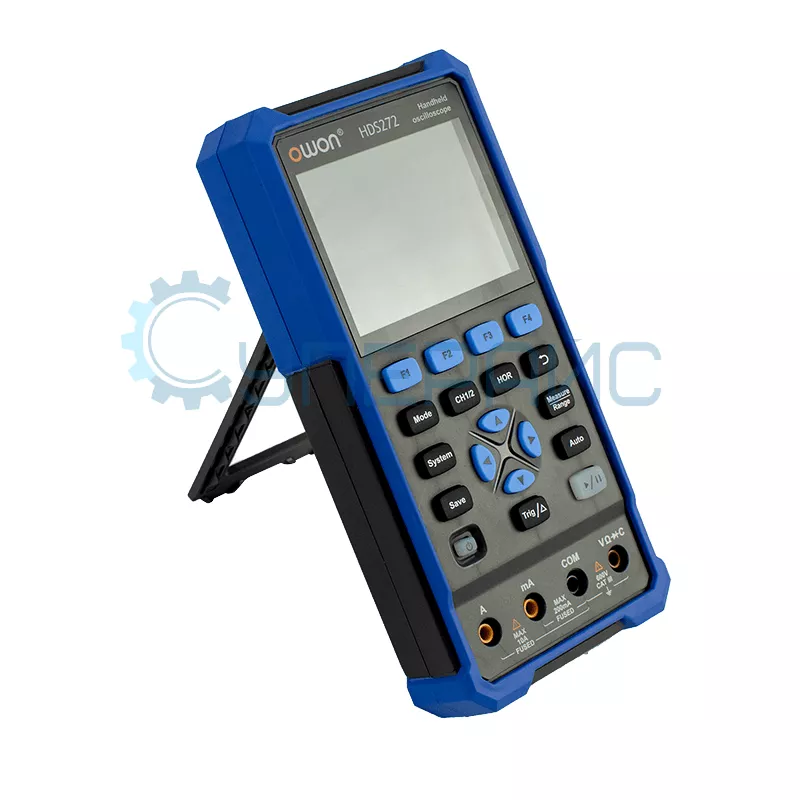

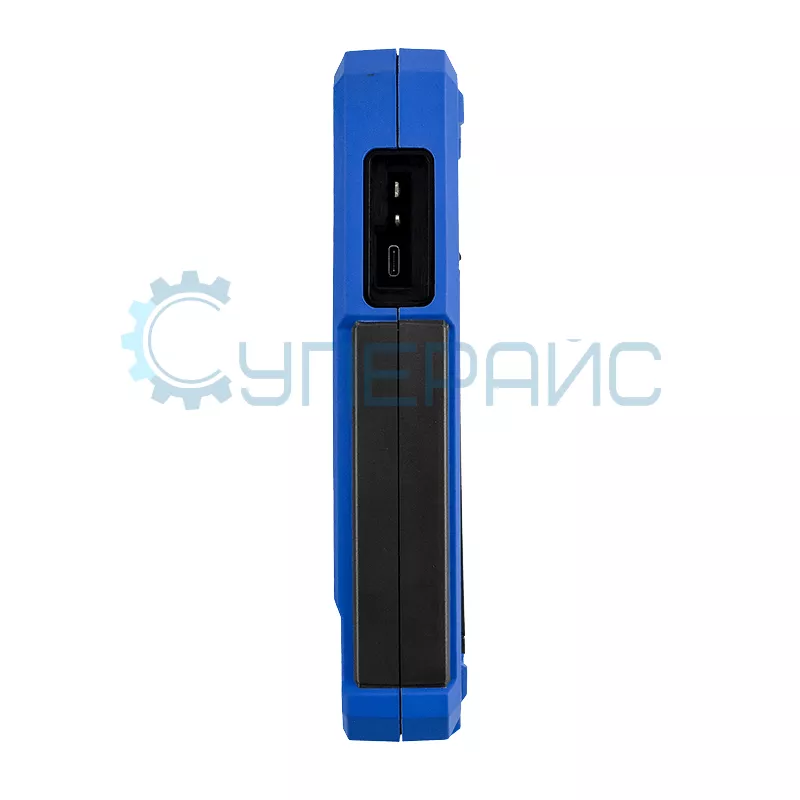

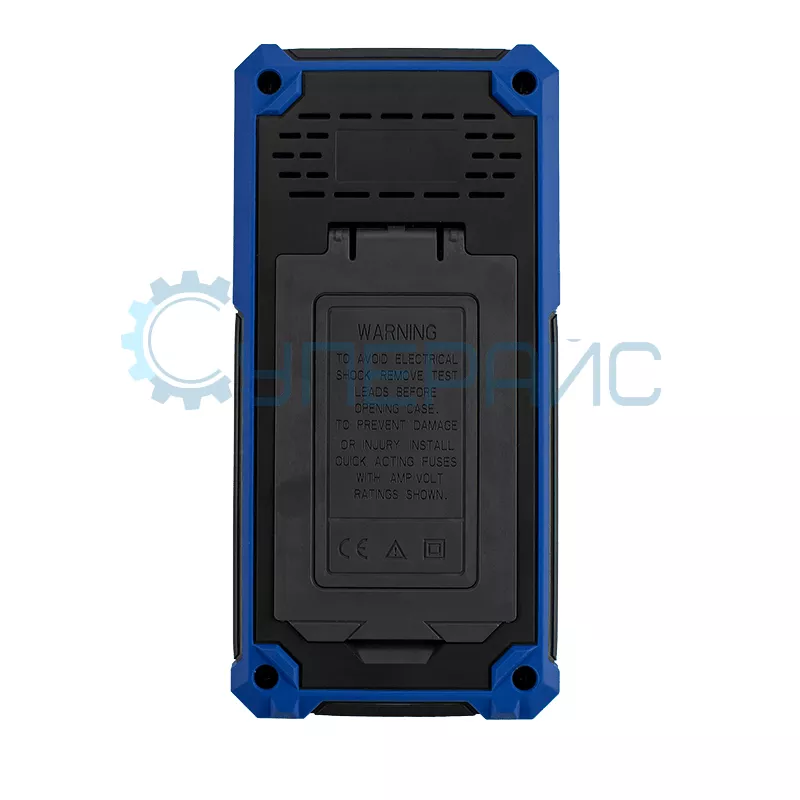

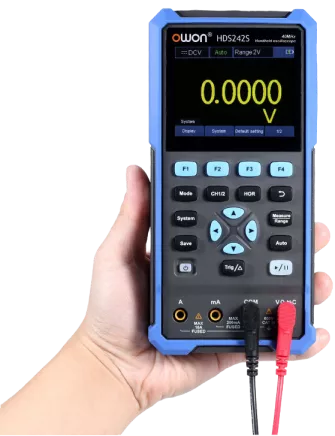

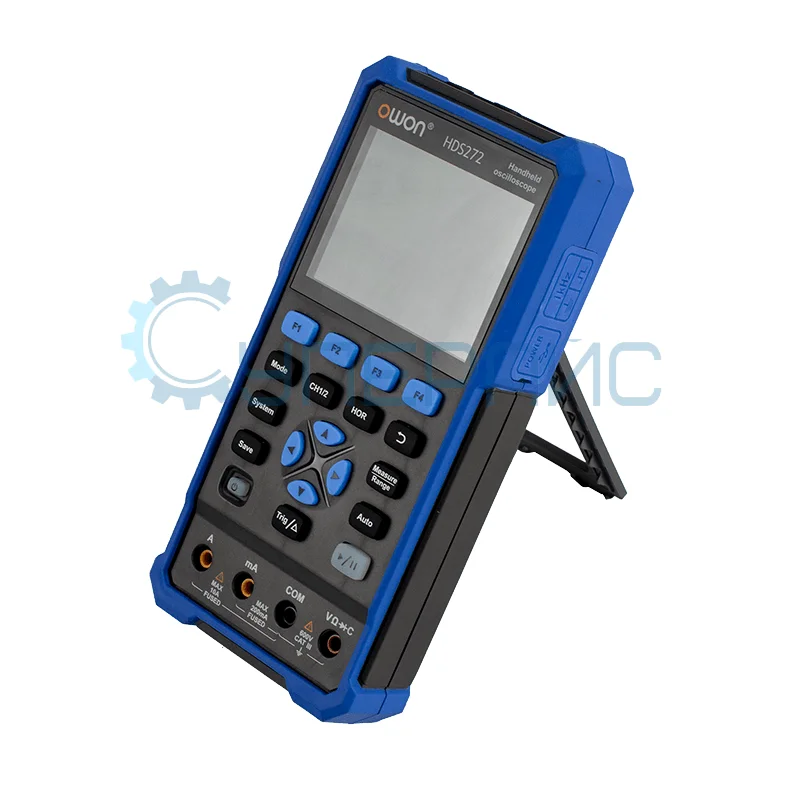

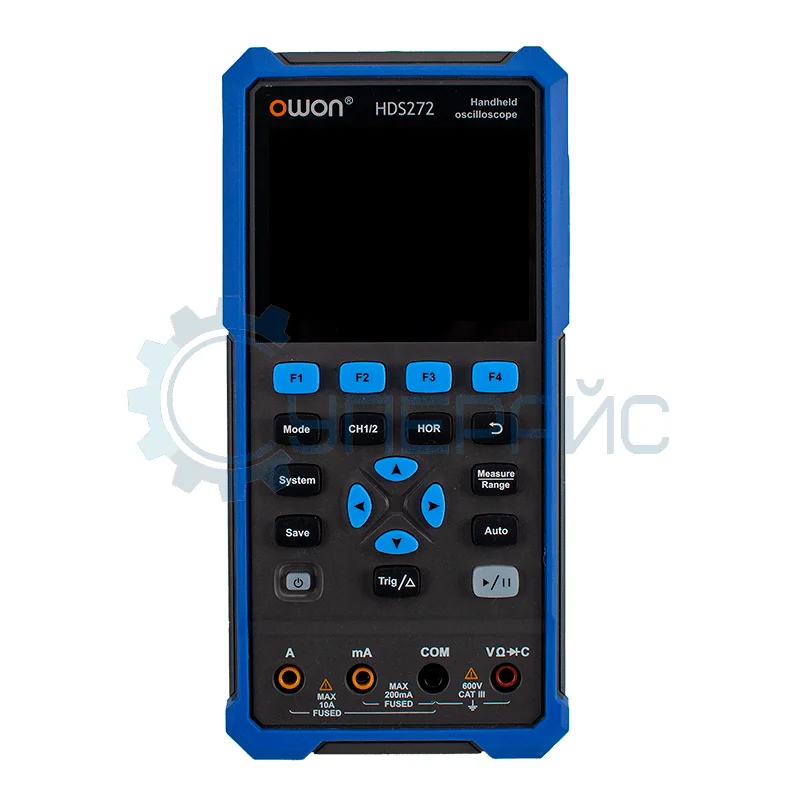

Портативный осциллограф 3 в 1 с генератором сигналов OWON HDS242S
16 310 ₽
16 310 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 5 шт.
Артикул (код товара)
15979
Модель (серия)
HDS242S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS242S
Артикул (код товара)
15979
Модель (серия)
HDS242S
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Показать больше
Показать меньше
Описание OWON HDS242S
Технические характеристики OWON HDS242S
| Количество каналов | 2 |
| Полоса пропускания | 40 МГц |
| Частота дискретизации |
125 Мвыб/с в одноканальном режиме 250 Мвыб/с в двухканальном режиме |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
| Скорость обновления сигналов | 10 000 осц/с |

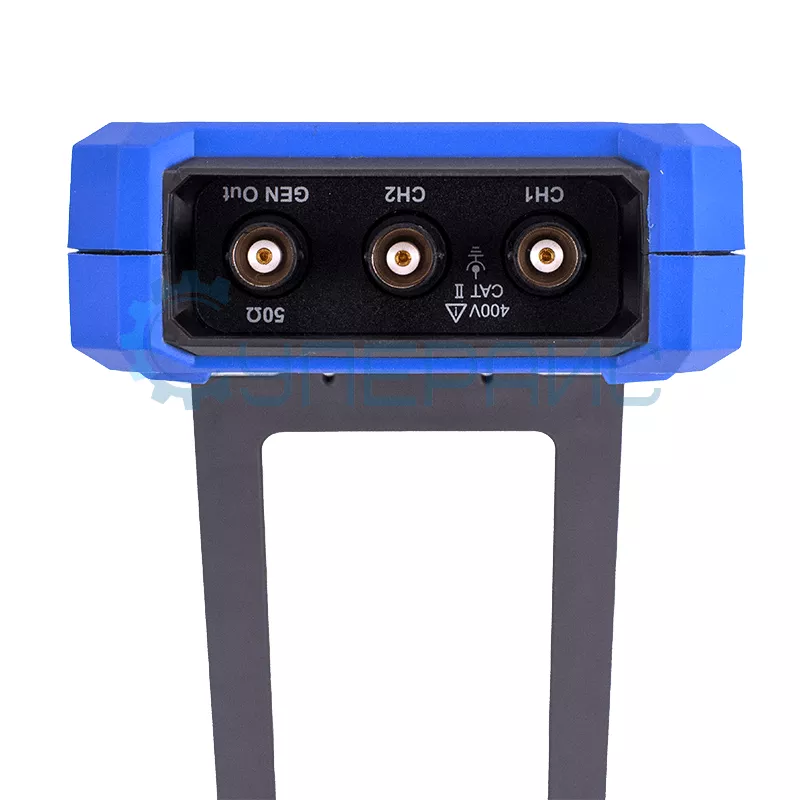

| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 16 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 X, 1000 X |
| Максимальное входное напряжение | 400 В |
| Ограниченная полоса пропускания | 20 МГц |
| Горизонтальная система | |
| Диапазон частоты дискретизации | 0.25 выб/с - 250 Мвыб/с |
| Форма волны интерполяции | (Sinx)/x |
| Коэффициент развёртки | 5 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 100 ppm |
| Вертикальная система | |
| Диапазон чувствительности | 10 мВ/дел - 10 В/дел |
| Диапазон смещения | ± 6 дел |
| Время нарастания | ≤ 8 нс |
| Точность усиления постоянного тока | 3% |
|
Система измерения |
|
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT разница между ΔV и ΔT |
| Автоматическое измерение | период, частота, от пика к пику, среднее значение, максимум, минимум, амплитуда |
| Система синхронизации | |
| Источник запуска | CH1, CH2 |
| Тип запуска | Запуск по фронту |
| Способ соединения | DC, AC |
| Режим триггера | Авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 4 деления от центра экрана |
| Погрешность уровня запуска | ± 0,3 деления |
| Смещение запуска | В соответствии с длинной записи и временной осью |
| Запуск по фронту | Нарастающий, спадающий |
| Мультиметр | |
| Максимальное разрешение | 20 000 отсчетов |
| Режим тестирования | напряжение, ток, сопротивление, емкость, диод и непрерывность |
| Максимальное напряжение |
AC: 750 В DC: 1000 В |
| Максимальный ток |
AC: 10 А DC: 10 А |
| Напряжение постоянного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.3% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.3% + 5) 20.000 В, мин. разрешение 1 мВ, точность ± (0.3% + 5) 200.00 В, мин. разрешение 0.01 В, точность ± (0.3% + 5) 1000.0 В, мин. разрешение 0.1 В, точность ± (0.3% + 5) |
| Напряжение переменного тока |
200.00 мВ, мин. разрешение 0.01 мВ, точность ± (0.8% + 10) 2.000 В, мин. разрешение 0.1 мВ, точность ± (0.8% + 10) 20.000 В, мин. разрешение 1 мВ, точность ± (0.8% + 10) 200.00 В, мин. разрешение 0.01 В, точность ± (0.8% + 10) 750.0 В, мин. разрешение 0.1 В, точность ± (1% + 10) |
| Постоянный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (0.8% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,5% + 10) |
| Переменный ток |
200.00 мА, мин. разрешение 0.01 мА, точность ± (1% + 10) 10.000A, мин. разрешение 1 мА, точность ± (2,8% + 10) |
| Сопротивление |
200.00 Ом, мин. разрешение 0.01 Ом, точность ± (0.8% + 10) 2.000 кОм, мин. разрешение 0.1 Ом, точность ± (0.8% + 5) 20.00 кОм, мин. разрешение 1 Ом, точность ± (0.8% + 3) 200.0 кОм, мин. разрешение 10 Ом, точность ± (0.8% + 3) 2.0000 MОм, мин. разрешение 0.1 кОм, точность ± (0.8% + 3) 20.000 MОм, мин. разрешение 1кОм, точность ± (1% + 3) 100.00 MОм, мин. разрешение 0.01 МОм, точность ± (5% + 10) |
| Емкость |
20.00 нФ, мин. разрешение 1 пФ, точность ± (1% + 3) 200.0 нФ, мин. разрешение 10 пФ, точность ± (5% + 10) 2.0000 мкФ, мин. разрешение 0.1 нФ, точность ± (3% + 10) 20.000 мкФ, мин. разрешение 1 нФ, точность ± (3% + 10) 200.00 мкФ, мин. разрешение 10 нФ, точность ± (3% + 10) 2.0000 мФ, мин. разрешение 0.1 мкФ точность ± (3% + 10) |
| Прозвонка | есть (< 50 Ом) |
| Тест диодов | есть (0 - 2 В) |
| Автоматический диапазон | есть |
| TrueRMS | есть |
| Генератор сигналов произвольной формы | |
| Частота формы волны |
Синус: 0.1 Гц - 25 МГц Квадрат: 0.1 Гц - 5 МГц Треугольный: 0.1 Гц - 1 МГц Пульс: 0.1 Гц - 5 МГц Экспонента: 0.1 Гц - 5 МГц |
| Частота выборки | 125 МВ/с |
| Амплитуда (50 Ом) | 0.01 В - 2.5 В |
| Смещение постоянного тока | ± 2.5 В |
| Разрешение частоты | 0.01% |
| Канал | 1 |
| Глубина формы волны | 8k |
| Вертикальное разрешение | 14 бит |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |

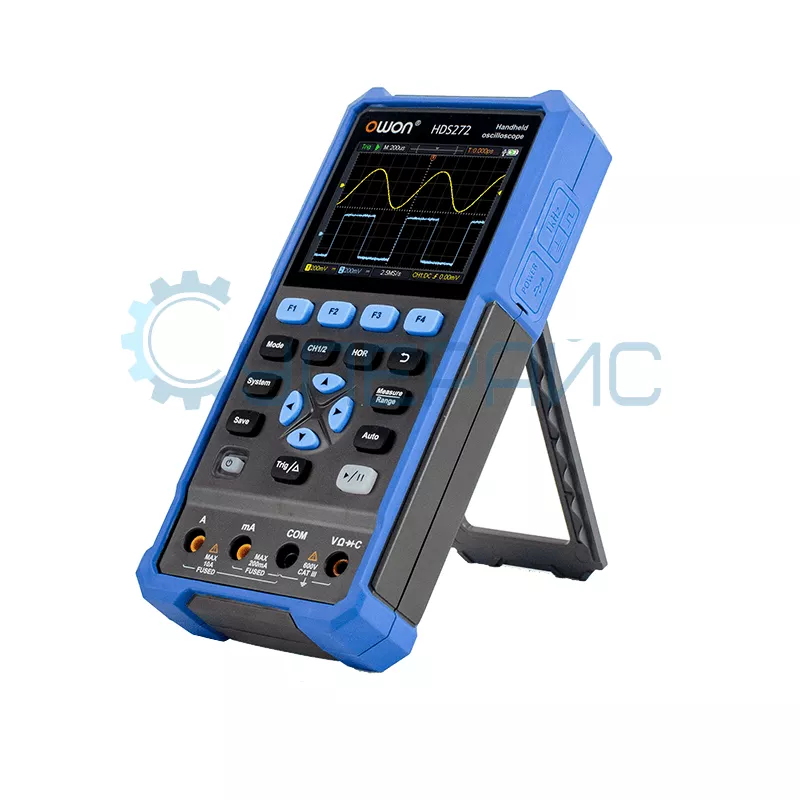

| Тип дисплея | 3.5 дюймов, LCD, 320 x 240, 65536 цветов |

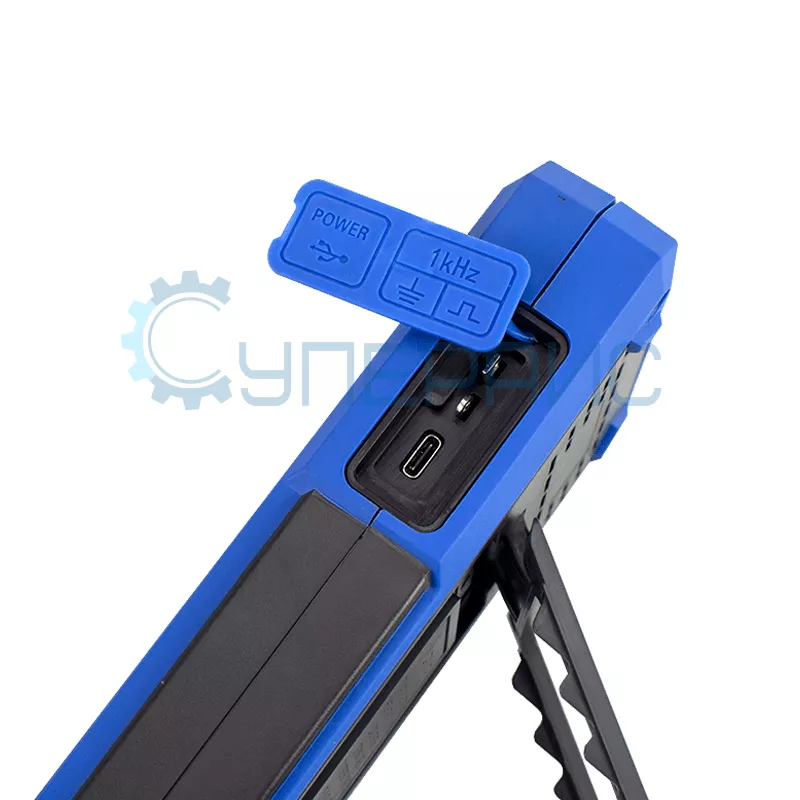

| Питание |
AC 100 - 240 В, 50-60 Гц DC 5 В, 2 А |

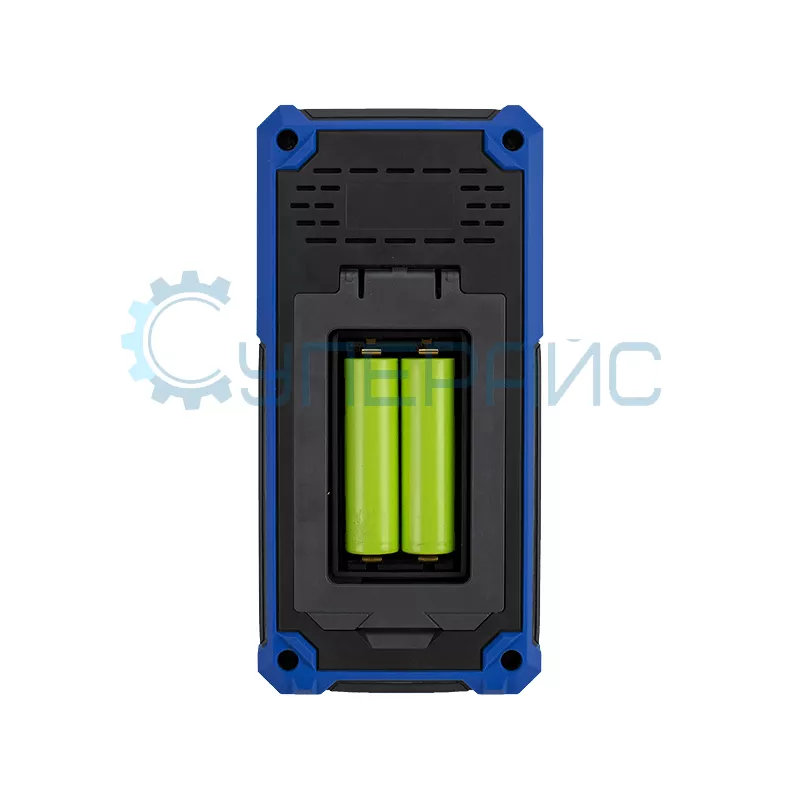

| Аккумулятор | 2200mAh*2（3.7V, 18650） |
| Мощность потребления | < 5 Вт |
| Температура работы | 0 С° - 40 С° |
| Температура хранения | - 20 С° - 60 С° |
| Способ охлаждения | Пассивный |
| Относительная влажность | ≤ 90% |
| Габариты изделия | 198 х 96 х 38 мм |
| Габариты упаковки | 239 х 158 х 92 мм |
| Вес брутто | 1,134 кг |

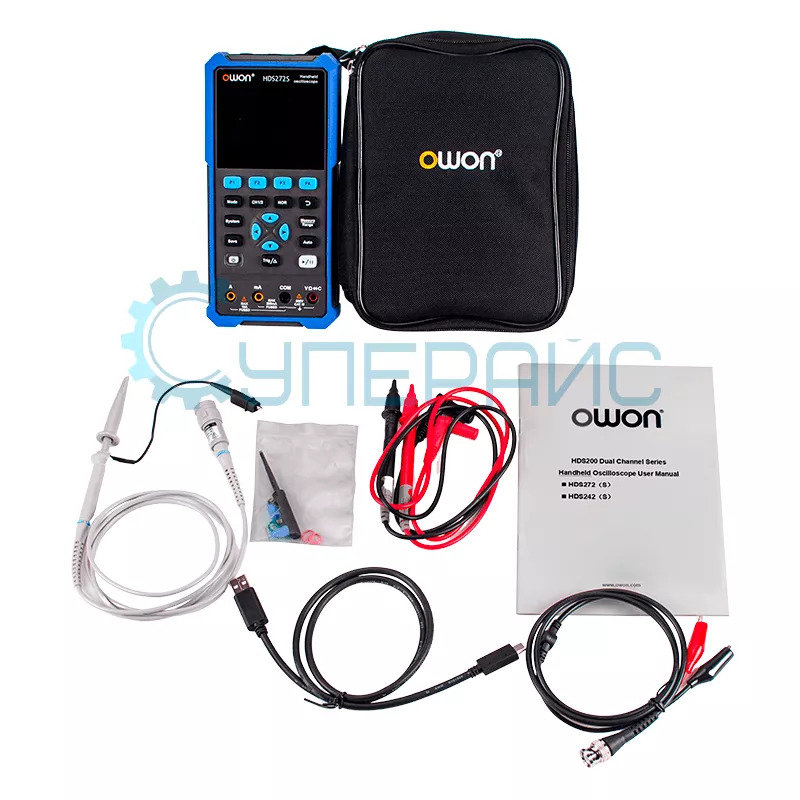

| Комплектация | портативный осциллограф Owon HDS 242S - 1 шт |
|
зарядное устройство - 1 шт USB кабель - 1 шт пассивный пробник - 1 шт провод BNC/крокодил - 2 шт комплект измерительных щупов мультиметра - 1 шт набор для настройки пробника - 1 шт инструкция по эксплуатации - 1 шт сумка - 1 шт |
|
Портативный осциллограф OWON HDS242S: универсальный инструмент для точных измерений
OWON HDS242S — это многофункциональное устройство, объединяющее осциллограф, мультиметр и генератор сигналов в одном корпусе. С полосой пропускания 40 МГц и частотой дискретизации 250 Мвыб/с он подходит для анализа аналоговых и цифровых сигналов в лабораториях, мастерских и полевых условиях. Компактный дизайн (198×96×38 мм) и встроенный аккумулятор делают его удобным для мобильного использования.
Технические преимущества
- Осциллограф:
- Два канала с возможностью записи до 8 тысяч точек в одноканальном режиме.
- Скорость обновления достигает 10 000 осциллограмм в секунду, что помогает подробно изучать динамические процессы.
- Расширенный набор автоматических измерений (период, амплитуда, частота, скважность) упрощает оценку сигналов.
- Мультиметр:
- TrueRMS для точных измерений переменного тока/напряжения.
- Диапазон: до 1000 В (постоянное напряжение), 10 А (ток), 100 МОм (сопротивление).
- Генератор сигналов:
- Синусоида, меандр, треугольник, импульсы с частотой до 25 МГц.
- Амплитуда до 2,5 В (с нагрузкой 50 Ом) и смещение ±2,5 В.
Применение в реальных задачах
Прибор легко справляется с анализом ШИМ-сигналов, проверкой работы микроконтроллеров, а также с измерением параметров датчиков — напряжения, сопротивления и ёмкости. Кроме того, есть возможность генерировать тестовые сигналы, что оказывается полезным при настройке фильтров или тестировании АЦП и ЦАП.
Особого внимания заслуживают курсорные измерения с точностью до 0,01 мВ, а функция автоматической синхронизации по фронту облегчает работу с неустойчивыми сигналами, позволяя быстро зафиксировать нужный момент.
Уникальные особенности
- 3,5-дюймовый цветной LCD-экран с разрешением 320×240 пикселей: четкая визуализация даже на солнце.
- Режим прозвонки и тест диодов: быстрая проверка целостности цепей и полупроводников.
- Пассивное охлаждение: бесшумная работа в условиях повышенной влажности (до 90%).
Почему выбирают HDS242S?
Этот цифровой прибор сочетает лабораторную точность с портативностью. Его цена остается конкурентной, а разрешение и скорость измерений соответствуют профессиональным стандартам. Например, мультиметр фиксирует значения с точностью ±0,3%, а генератор формирует импульсы с длительностью от 8 нс.
Мощность в миниатюре
OWON HDS242S — это не просто осциллограф, а многофункциональная станция для комплексной диагностики. Его 40 МГц полоса пропускания и поддержка TrueRMS делают его универсальным решением для проектов любой сложности — от ремонта аудиоаппаратуры до настройки IoT-устройств.
Обзорная таблица осциллографов OWON HDS
| Характеристики | HDS242S | HDS272S | HDS2102S | HDS2202S |
| Количество каналов | 2 | |||
| Полоса пропускания | 40 МГц | 70 МГц | 100 МГц | 200 МГц |
| Частота дискретизации | 250 Мвыб/с | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с |
| Глубина записи |
8K в одноканальном режиме 4К в двухканальном режиме |
|||
| Скорость обновления сигналов | 10 000 осц/с | |||
| Дисплей | 3.5 дюймов, LCD, 320 x 240, 65536 цветов | |||
| Мультиметр | есть | |||
| Генератор сигналов | есть | |||
