Цифровой осциллограф с мультиметром OWON HDS4202M-N
Код товара: 23271
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный мультиметр
Количество каналов: 2
Полоса пропускания: 200 МГц
Частота дискретизации: 1 Гвыб/с
Технические характеристики OWON HDS4202M-N
| Количество каналов | 2 |
| Анализатор спектра БПФ | есть |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Горизонтальный масштаб | 2 нс/дел - 100 с/дел, шаг 1 - 2 - 5 |
| Время нарастания | ≤ 1,7 нс |
| Входное сопротивление | 1 МОм ± 2 %, параллельно с 20 пФ ± 5 пФ |
| Длина записи | 6 К |
| Форма волны интерполяции | (Sinx)/x |
| Установка коэффициента затухания датчика | 1Х, 10Х, 100X, 1000 X |
| Развязка входа | DC, AC, GND |
| Точность постоянного тока | >16: ±(5% + 0,05 дел) для |
| Вертикальная чувствительность | 5 мВ/дел - 5 В/дел |
| Вертикальное разрешение | 8 бит |
| Максимальное входное напряжение | 400 В |
| Тип триггера | авто, нормальный, одиночный |
| Диапазон уровня запуска | ± 6 деления от центра экрана |
| Режим сбора данных | выборка, обнаружение пика, среднее значение |
| Точность усиления по постоянному току | ± 3% |
| Автоматическое измерение |
Vpp, Vavg, Vrms, Freq ,Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B |
| Математические операции | ＋, －, ×, ÷, invert, FFT |
| Хранение формы сигнала | 4 формы сигналов |
| Мультиметр | |
| Максимальное разрешение | 4000 отсчетов |
| Входное сопротивление | 10 МОм |
| Постоянное напряжение | 400 мВ, 4 В, 40 В, 400 В, 1000 В ±(1% ± 1 цифра) |
| Переменное напряжение |
4 В, 40 В, 400 В ±(1% ± 3 цифры) 750 В ±(2% ± 3 цифры) |
| Частота | 40 - 400 Гц |
| Постоянный ток |
40 мА, 400 мА ±(1,5% ± 1 цифра) 10А ±(3% ± 3 цифры) |
| Переменный ток |
40 мА ±(1,5% ± 3 цифры) 400 мА ±(2% ± 1 цифра) 10 А ±(5% ± 3 цифры) |
| Импеданс |
400 Ом ±(1% ± 3 цифры) 40 ΚОм - 4 ΜОм ±(1% ± 1 цифра) 40 МОм ±(1,5% ± 3 цифры) |
| Емкость | 51,2 нФ - 100 мкФ ±(3% ± 3 цифры) |
| Тест включение/выключение | есть (< 50) |
| Тест диодов | есть (0 - 1,5 В) |
| Поддержка | SCPI |
| Общие характеристики | |
| Интерфейс | USB |
| Тип дисплея | 3.7 дюймов, TFT, 640 x 480 |
| Питание | 100 - 240 В, 50-60 Гц |
| Аккумулятор | Литий-ионный 7,4 В |
| Время автономной работы | 6 ч |
| Габариты | 425 x 140 x 290 мм |
| Вес нетто | ~ 645 г |
| Вес брутто | 2,75 кг |
| Комплектация |
портативный осциллограф OWON HDS4202M-N - 1 шт.
кабель питания - 1 шт выход 5 В, 1 кГц - 1 шт USB кабель - 1 шт регулятор датчика - 1 шт датчик - 1 шт набор щупов мультиметра - 1 шт адаптер - 1 шт внешний модуль емкости - 1 шт кейс для хранения - 1 шт руководство пользователя - 1 шт диск с диск с программным обеспечением - 1 шт |

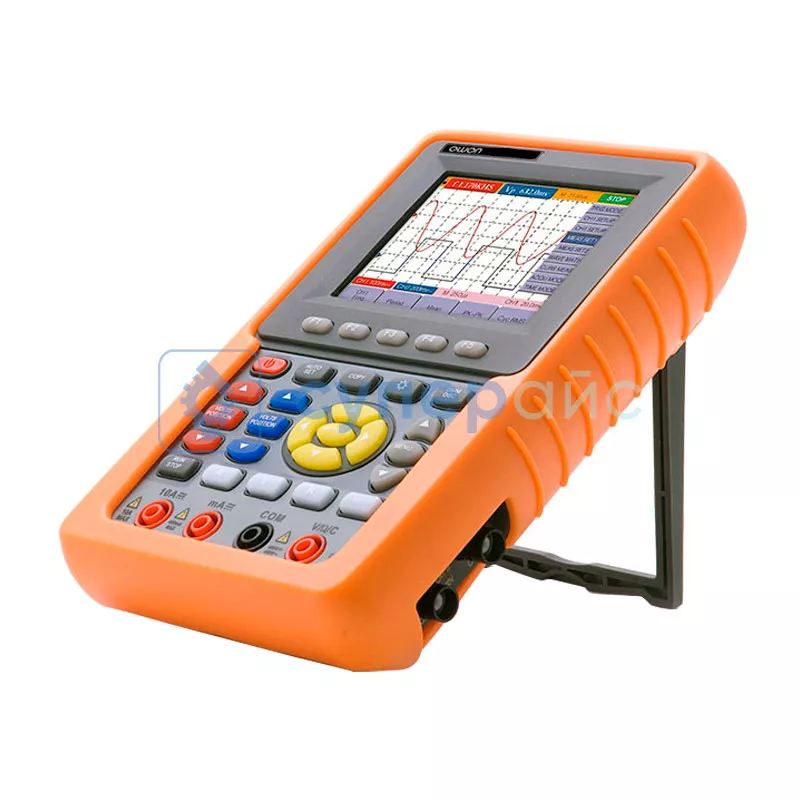

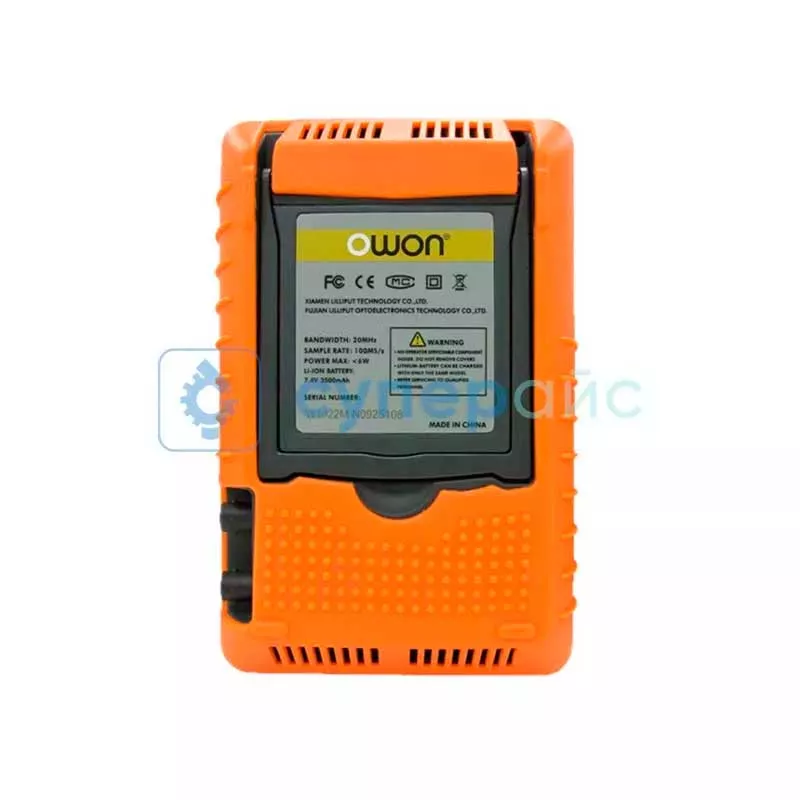

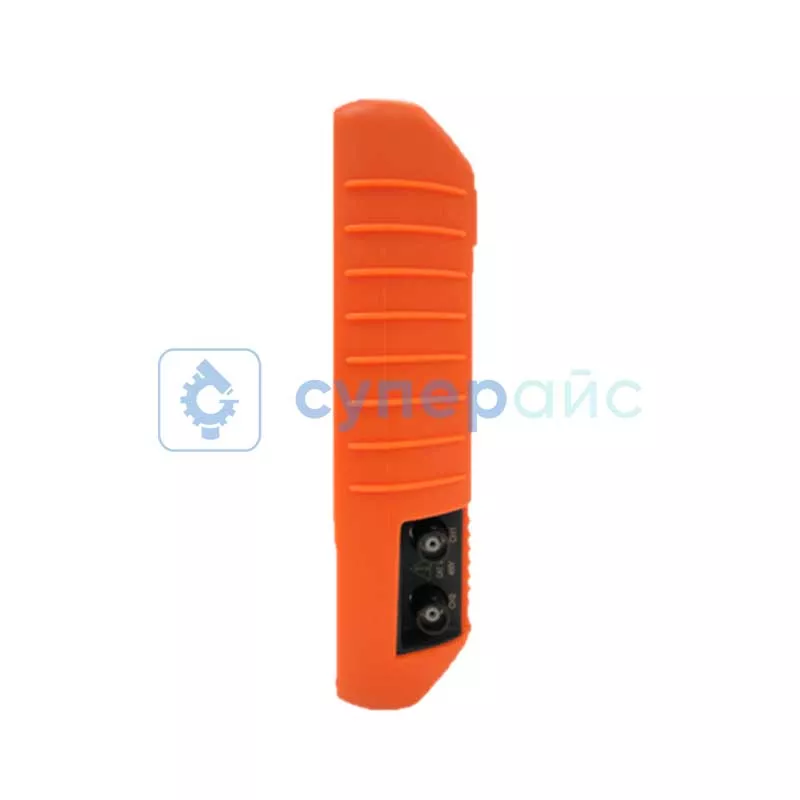

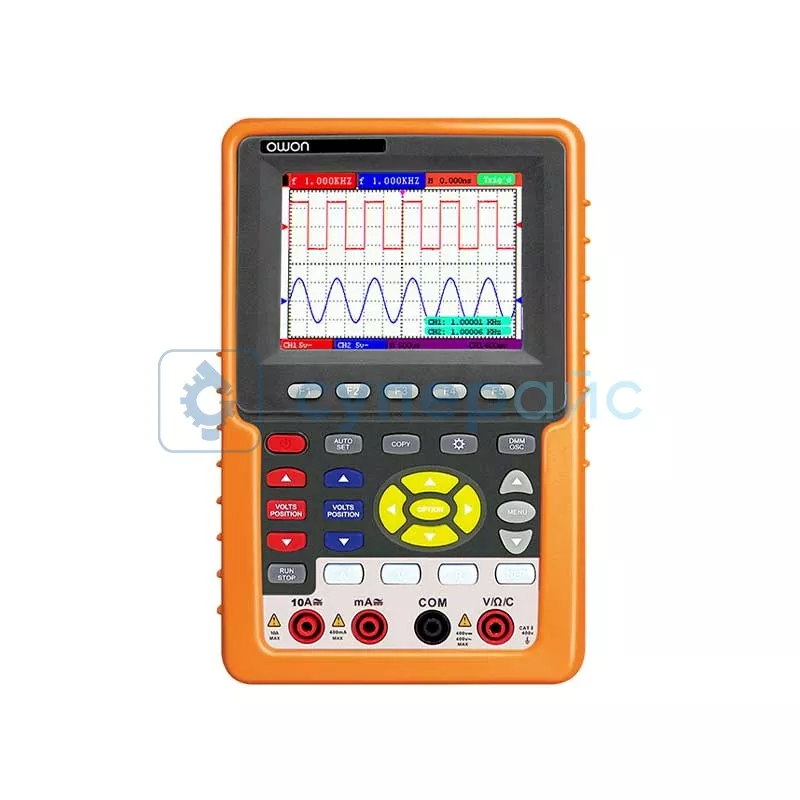

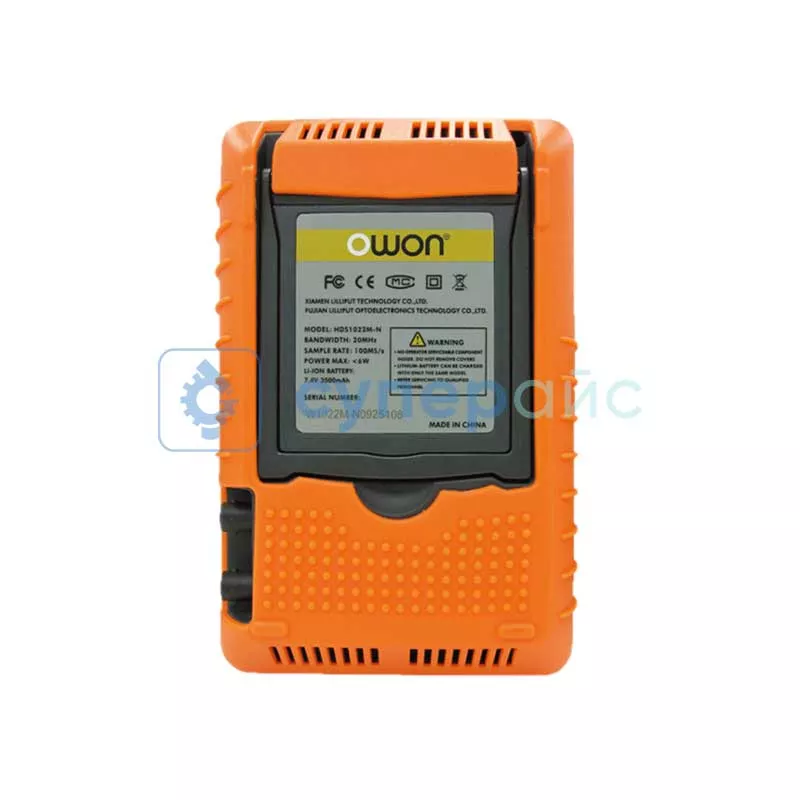

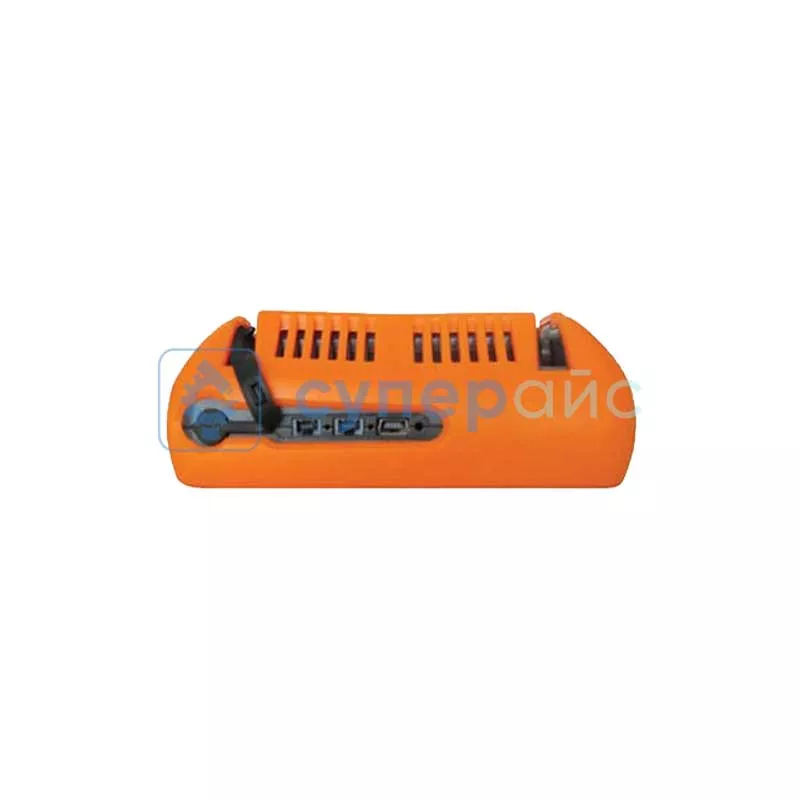

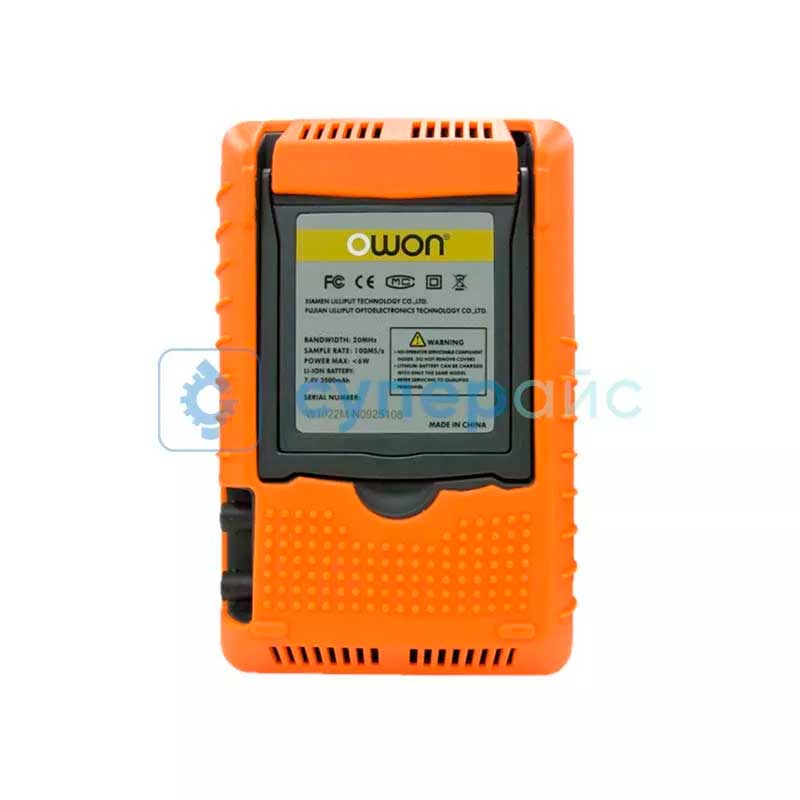

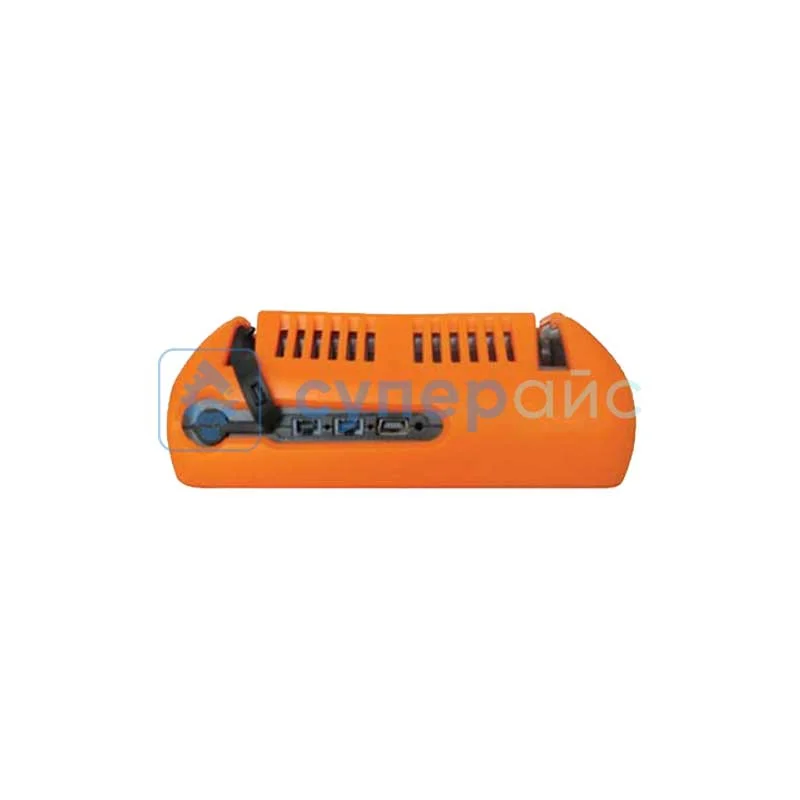

Портативный осциллограф OWON HDS4202M-N
OWON HDS4202M-N – это цифровой измерительный прибор, который совмещает портативный двухканальный осциллограф с портативным мультиметром. Этот высокотехнологичный инструмент используется для наблюдения за формой сигнала и измерения параметров последнего.
Прибор поддерживает функцию быстрого преобразования Фурье (БПФ), что помогает проводить детальный анализ электрических сигналов в частотной области.
Компактный размер делает устройство подходящим как для лабораторных исследований, так и для использования в полевых условиях.
Осциллограф с мультиметром HDS4202M-N предназначен для исследователей, работающих с электроникой, и может применяться при разработке, обслуживании и ремонте электронных устройств. Также полезен в образовательных учреждениях для обучения студентов.
Интуитивно-понятный интерфейс повышает удобство использования. Это точные результаты измерений, которые не требуют глубоких технических знаний оператора.
Модель актуальна для профессионалов и начинающих пользователей, которые работают с электроникой. Собран в прочном корпусе, который защищает внутренние компоненты, принимая на себя удары, а также другое нежелательное воздействие извне.
OWON HDS4202M-N можно использовать для настройки сложных автоматизированных комплексов или телекоммуникационного оборудования.
Широта применения и высокая точность делают этот осциллограф выбором инженеров-электронщиков, техников по ремонту, а также преподавателей технических дисциплин.
Обзорная таблица осциллографов OWON
| Характеристики | HDS4202M-N | HDS2062M-N | HDS3102M-N | |
| Полоса пропускания | 200 МГц | 60 МГц | 100 МГц | |
| Количество каналов | 2 | |||
| Частота дискретизации | 1 Гвыб/с | |||
| Время нарастания | ≤ 1,7 нс | ≤ 5,8 нс | ≤ 3,5 нс | |
| Хранение формы сигнала | 4 формы сигналов | |||
| Встроенный мультиметр | есть | |||
| Дисплей | 3,7 дюймов, TFT, 640 x 480 | |||
| Интерфейс | USB | |||
| Питание | 100 - 240 В, 50-60 Гц | |||
| Аккумулятор | Литий-ионный 7,4 В | |||
| Время автономной работы | 6 ч | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
