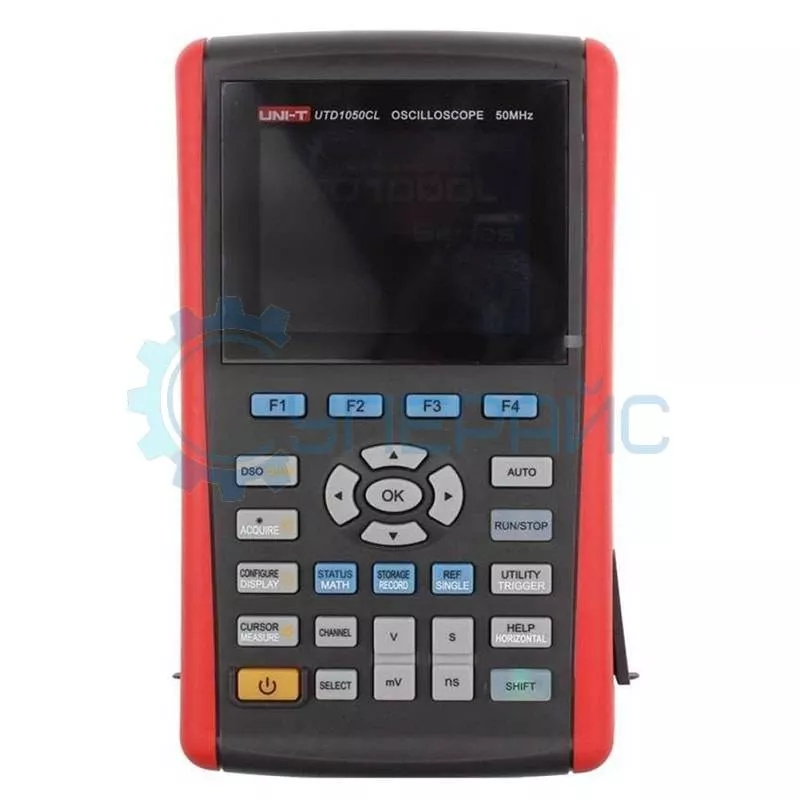

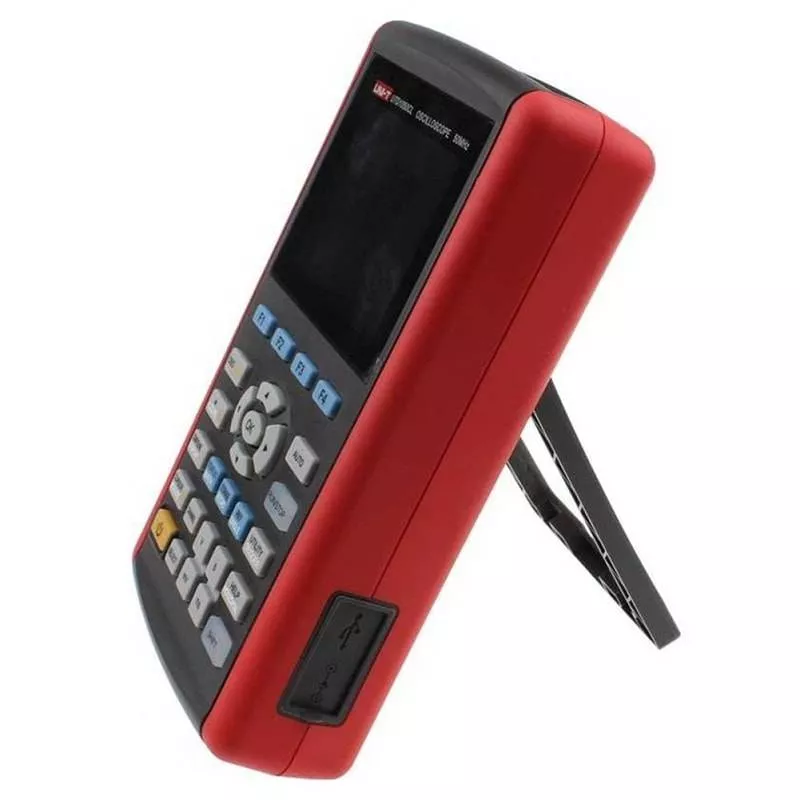

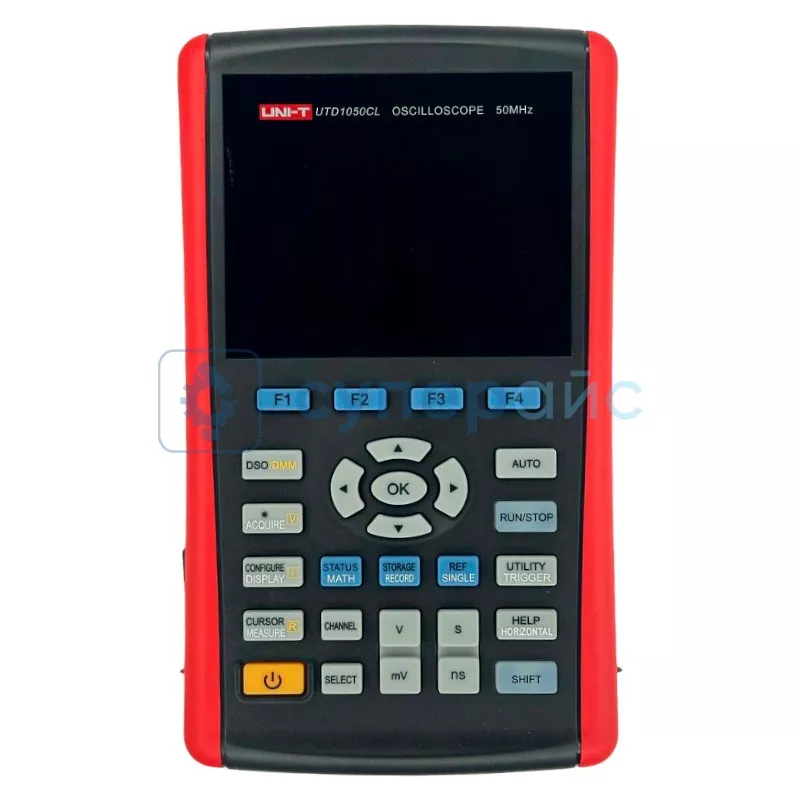

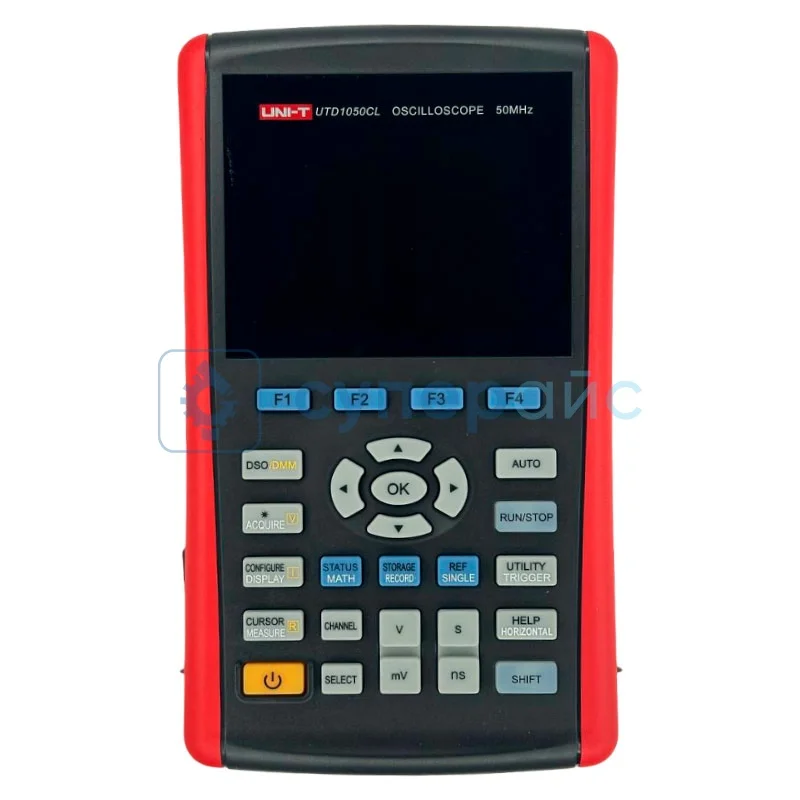

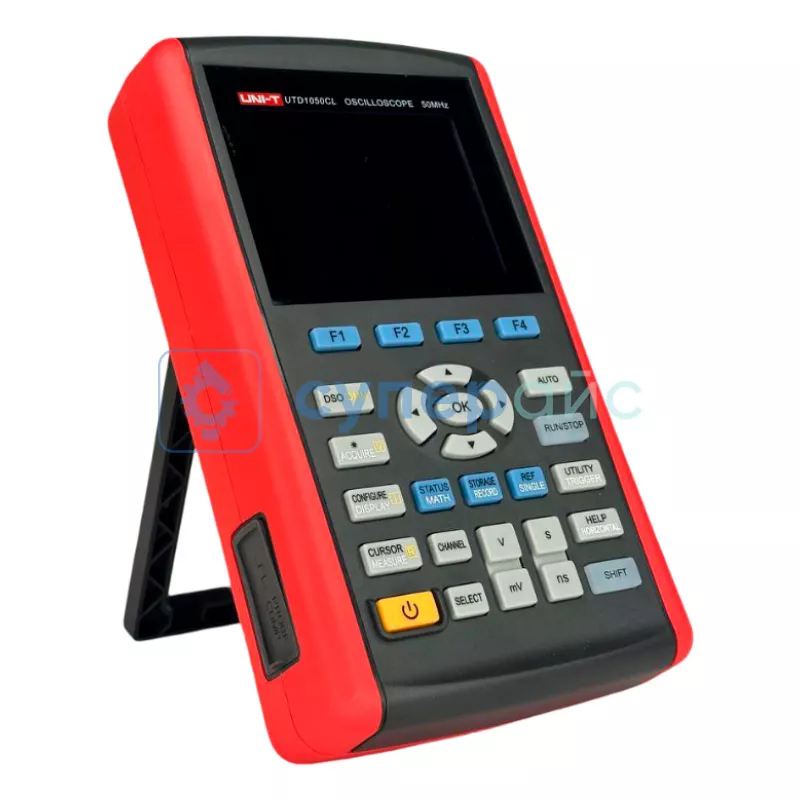

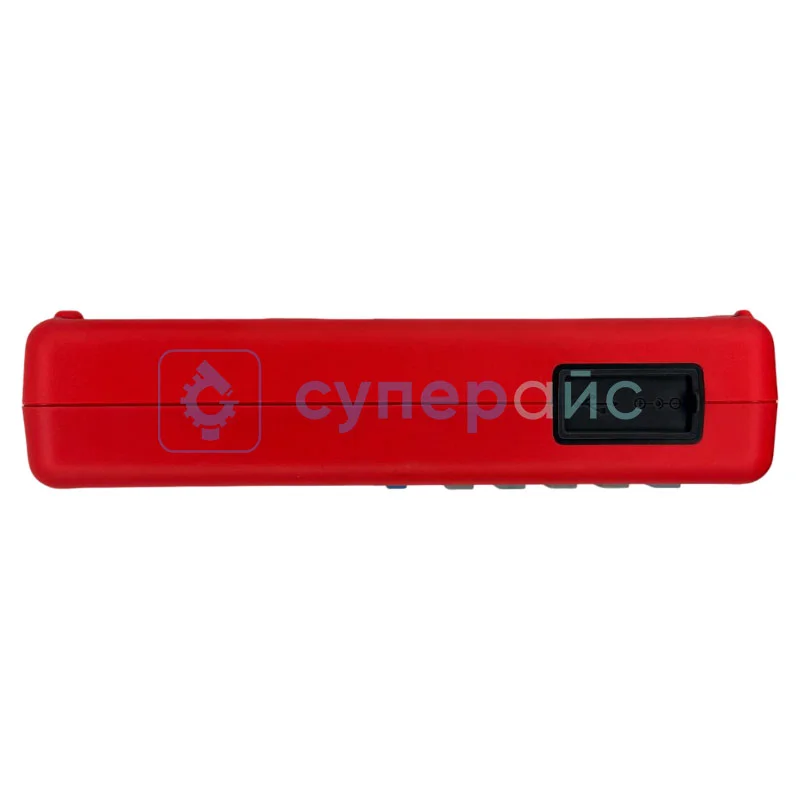

Портативный цифровой осциллограф UNI-T UTD1050CL
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики UNI-T UTD1050CL
Описание UNI-T UTD1050CL
Технические характеристики UNI-T UTD1050CL
| Количество аналоговых каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 200 МВыб/с |
| Время нарастания | ≤ 7 нс |
| Вертикальное разрешение | 5 мВ/div ～ 20 В/div |
| Длина памяти | 12 Кб |
| Скорость сканирования | 10 нс ~ 50 с/div |
| Типы запуска |
Edge, Pulse, Video и Alternate |
| Характеристики мультиметра | |
| Постоянное напряжение |
400 мВ / 4 В / 40 В / 400 В: ±(1%+5) |
| Переменное напряжение |
400 мВ / 4 В / 40 В / 400 В: ±(1,2%+5) |
| Постоянные ток |
400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(1,5%+5) |
| Переменный ток |
400 мкА / 4000 мкА / 40 мА / 4000 мА / 10 A: ±(5%+5) |
| Сопротивление |
400 Ом / 4 КОм / 40 КОм / 400 КОм / 4 МОм / 40 МОм: ±(1,5%+5) |
| Емкость |
51,2 нФ / 512 нФ / 5,12 мкФ / 51,2 мкФ / 100 мкФ: ±(3%+5) |
| Общие характеристики | |
| Разрядность | 4000 |
| Размер дисплея | 3,5-дюйма |
| Питание |

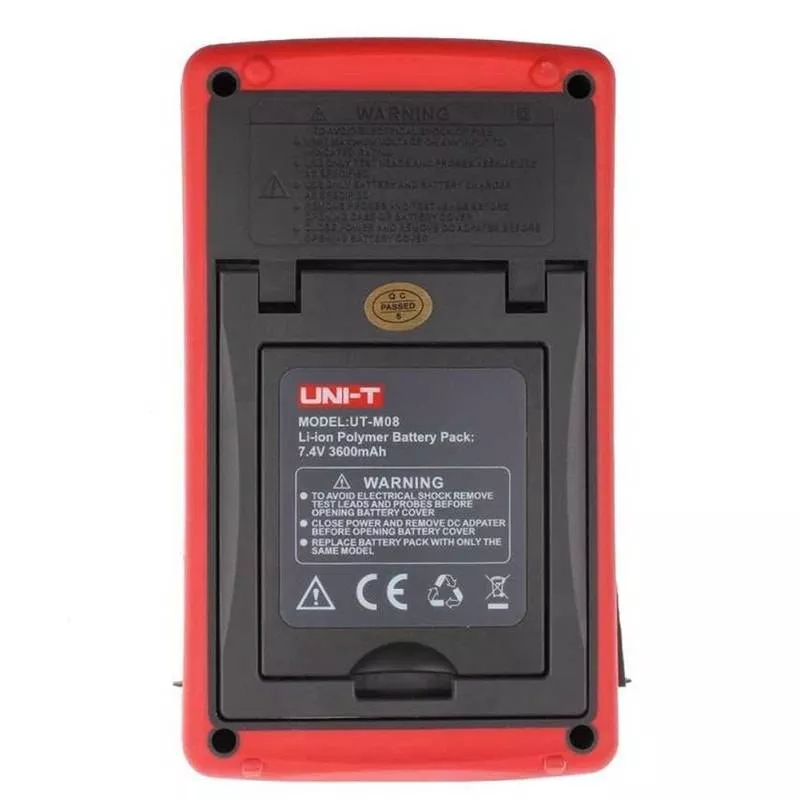

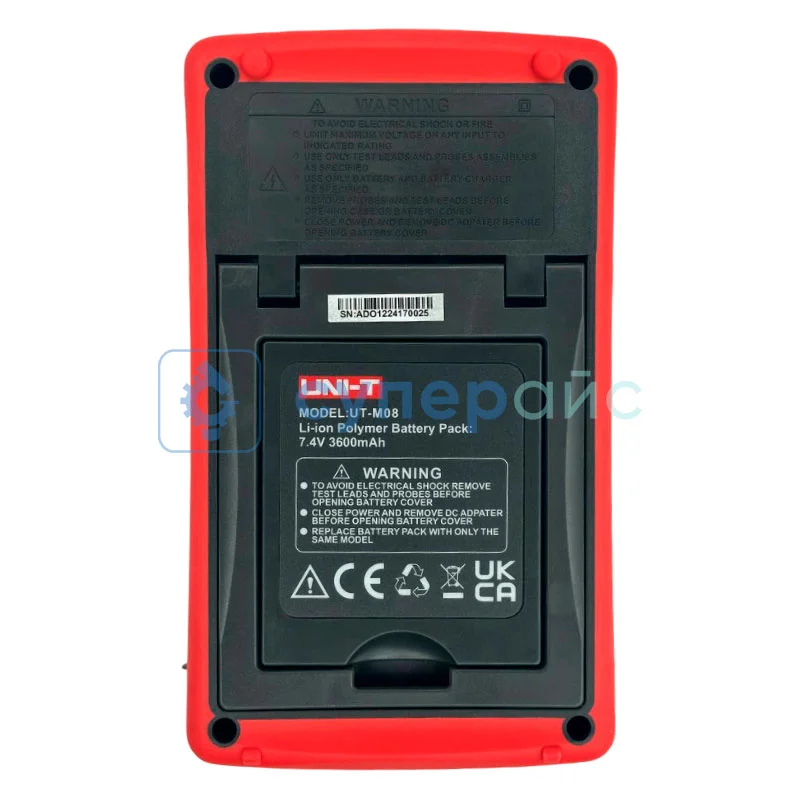

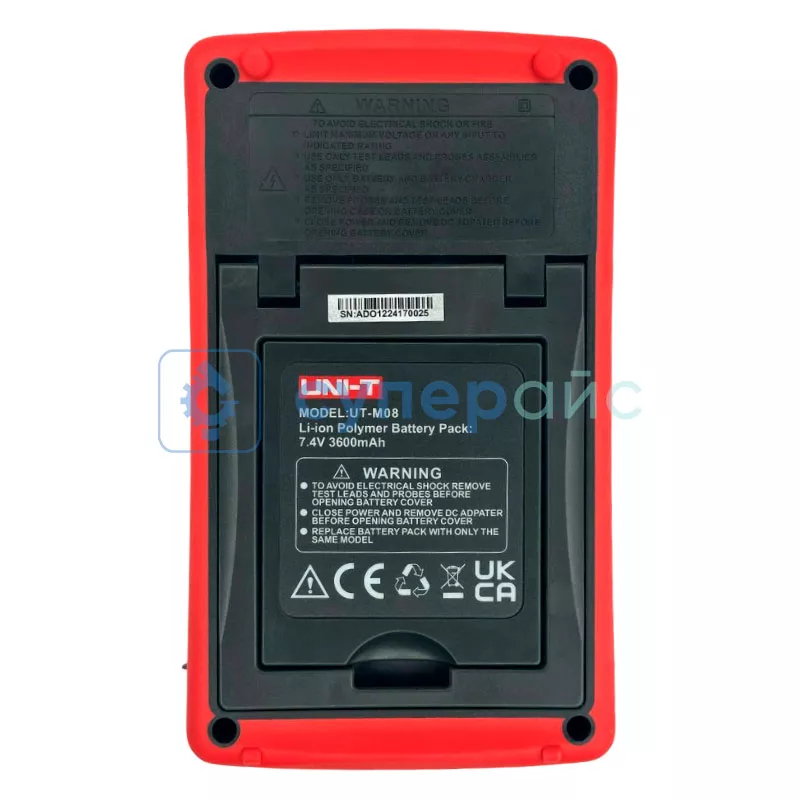

блок питания 220 В, 50 Гц батарея 7,4 В, 3600 мАч |
| Габариты | 199 × 118 × 49 мм |
| Габариты упаковки | 290 x 80 x 305 мм |
| Вес | 900 г |

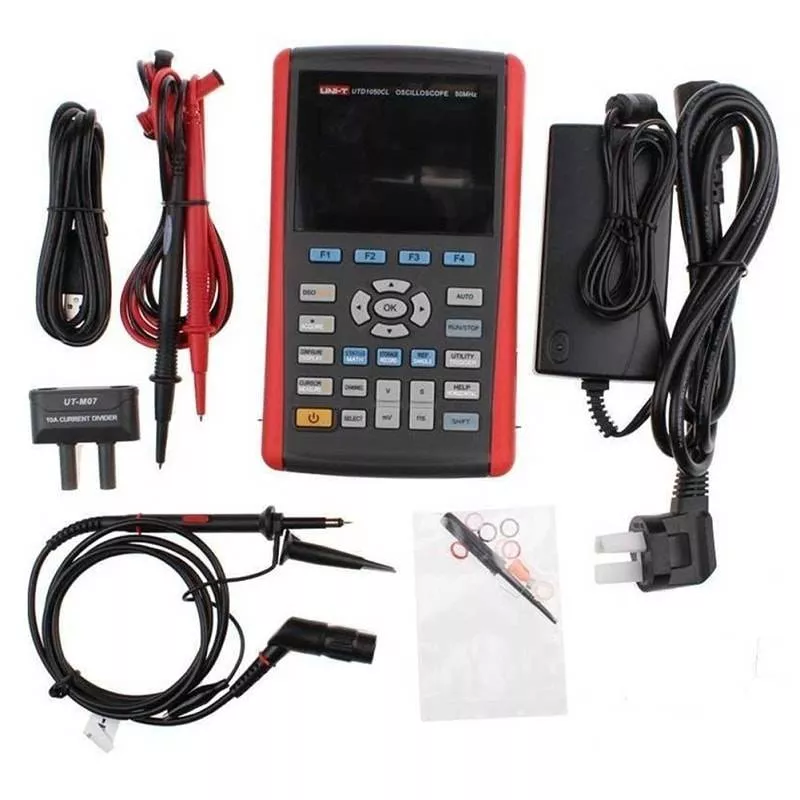

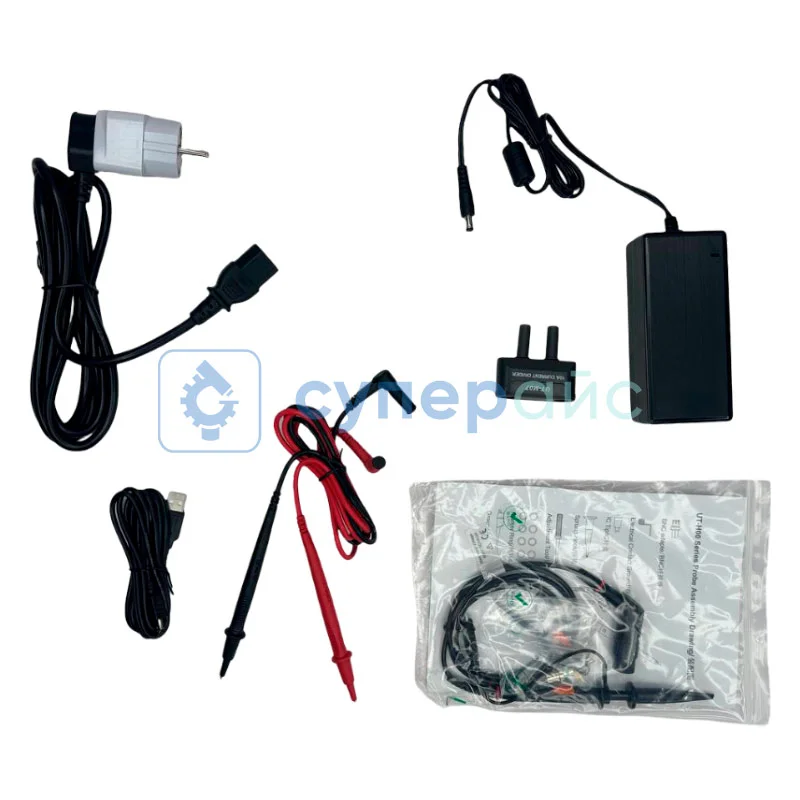

| Комплектация | осциллограф UNI-T UTD1050CL - 1 шт |
Обзорная таблица осциллографов UNI-T
| Характеристики | UTD1050CL | UTD1050DL | UTD1025CL | UTD1025DL |
| Полоса пропускания, МГц | 50 | 25 | ||
| Количество каналов | 1 | 2 | 1 | 2 |
| Частота дискретизации на канал, МВыб / с | 200 | 250 | 200 | 250 |
| Глубина памяти | 12 Кб | |||
| Время нарастания, нс | ≤ 7 | ≤ 14 | ||
| Встроенный мультиметр | есть | |||
| Питание |
блок питания 220 В, 50 Гц батарея 7,4 В, 3600 мАч |
литиевый аккумулятор 3600 мАч блок питания 100-220 В, 50/60 Гц |
блок питания 220 В, 50 Гц батарея 7,4 В, 3600 мАч |
|
| Дисплей | 3,5-дюйма | |||
UNI-T UTD1050CL: компактный осциллограф-мультиметр для полевой диагностики
Цифровые портативные осциллографы серии UTD1050CL сочетают мобильность и функциональность. Модель UTD1050CL с полосой пропускания 50 МГц и высокой частотой дискретизации обеспечивает точную визуализацию сигналов. Её ключевая особенность — встроенный мультиметр с автоматическим выбором режимов (вольтметр, амперметр, омметр, емкомер). Компактные габариты (199×118×49 мм, 900 г) и работа от батареи (7.4 В, 3600 мАч) делают прибор идеальным для выездных работ.
Аппаратные преимущества:
- Анализ сигналов: 1 аналоговый канал с временем нарастания ≤14 нс, памятью 12 Кб и диапазоном 5 мВ/div – 20 В/div.
- Мультизадачность: Одновременная работа осциллографа и мультиметра на 3.5" дисплее с разрешением 4000 точек.
- Гибкие измерения: Точное тестирование компонентов (сопротивление до 40 МОм, емкость до 100 мкФ, ток до 10 А).
- Запуск сигнала: Режимы Edge, Pulse, Video для сложных сценариев.
Функционал выходит за рамки базовой диагностики. Прибор поддерживает скорость развертки от 10 нс до 50 с/div, что позволяет фиксировать как высокочастотные помехи, так и медленные процессы (например, зарядку конденсаторов). Встроенный мультиметр обеспечивает точность ±1.5% по постоянному току и ±5% по переменному, что критично для проверки блоков питания и схем управления.
Осциллограф 50 МГц UTD1050CL —решение для инженеров, требующих мобильности без компромиссов в точности. Его сочетание осциллографических возможностей, мультиметра и автономности делает его незаменимым инструментом там, где недоступны стационарные системы.
