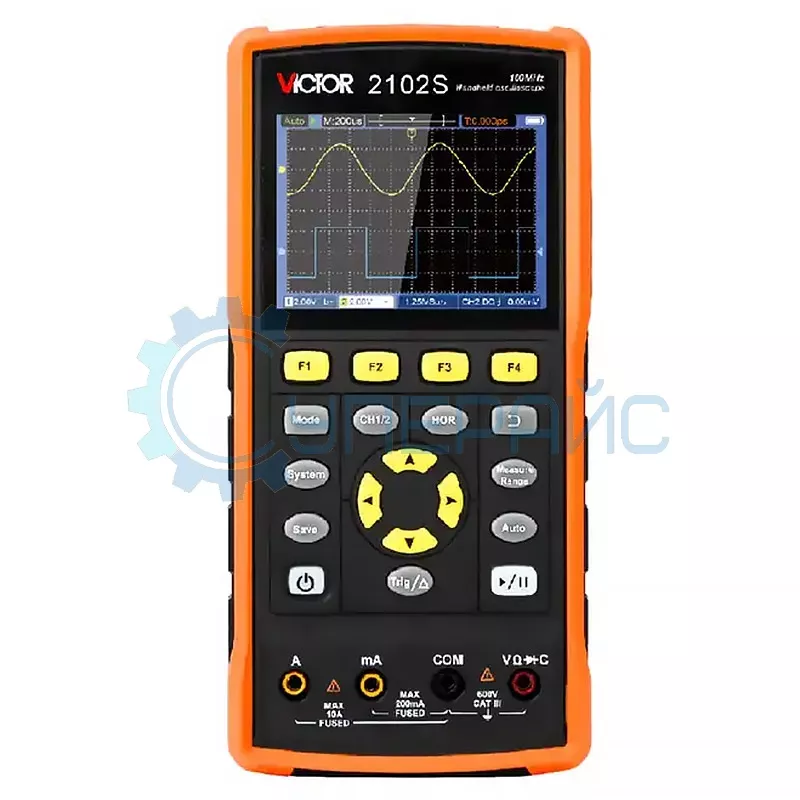

Портативный осциллограф Victor 2102S с генератором сигналов
Код товара: 21001
Гарантия 12 месяцев
Официальный дилер Victor в России
О товаре ЖК 3,5 дюймов цветной дисплей
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре ЖК 3,5 дюймов цветной дисплей
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 500 МВыб/с
Технические характеристики Victor 2102S
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации |
500 МВыб/с (1 канал) 250 МВыб/с (2 канала) |
| Коэффициент развёртки | 5 нс / дел - 1000 с / дел, шаг 1 - 2 - 5 |
| Частота обновления сигнала | 10000 волн/с |
| Входные параметры | |
| Входной импеданс | 1 МОм ± 2%, параллельно 16 pF ± 10 pF |
| Максимальное входное напряжение | 400 В |
| Входные соединения | DC, AC, GND |
| Коэффициент ослабления датчика | 1 x, 10 x, 100 x, 1000 x |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 10 В / дел |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Система измерения | |
| Курсорные измерения | XY |
| Режим мультиметра | |
| Постоянное напряжение (DC) | 200 мВ / 2 В / 20 В / 200 В / 1000 В |
| Переменное напряжение (AC) | 200 мВ / 2 В / 20 В / 200 В / 750 В |
| Постоянный ток (DC) | 200 мА / 10 А |
| Переменный ток (AC) | 200 мА / 10 А |
| Сопротивление | 200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 20 МОм / 100 МОм |
| Емкость | 20 нФ / 200 нФ / 2 мкФ / 20 мкФ / 200 мкФ / 2 мФ |
| Точность |
±(0,05% / 0,3% / 0,5% + 3) постоянное напряжение ±(0,8% / 1% + 5) переменное напряжение ±(0,8% / 2,5% + 2) постоянный ток ±(1% / 2,8% + 5) переменный ток ±(0,8% / 1% / 3% + 3) сопротивление ±(3% + 10) емкость |
| Тест диодов | 0 В - 2 В |
| Удержание вычислений | есть |
| Генератор сигналов | |
| Частота формы волны |
синусоидальная волна: 0,1 Гц - 25 МГц прямоугольная волна: 0,1 Гц - 5 МГц треугольная волна: 0,1 Гц - 1 МГц пульсовая волны: 0,1 Гц - 5 МГц произвольная волна: 0,1 Гц - |
| Канал | 1 |
| Частота дискретизации | 125 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Амплитуда | 0,01 Vpp - 2,5 Vpp (50 Ом) |
| Выходной импеданс | 50 Ом |
| Общие характеристики | |
| Дисплей | цветной ЖК-дисплей, 3,5 дюймов |
| Питание |
литиевая батарея 18650, 3,7 В батарея 2200 мАч x 2 |
| Время работы | 6 часов |
| Индикатор уровня заряда батареи | есть |
| Интерфейс | USB Type C |
| Габариты | 198 х 96 х 38 мм |
| Вес | ~ 600 г (без батареи) |
| Комплектация |
осциллограф Victor 2102S - 1 шт кабель питания - 1 шт кабель USB Type-C - 1 шт |
Профессиональный осциллограф Victor 2102S
Victor 2102S - это ручной осциллограф с генератором сигналов, который представляет собой компактный измерительный прибор для работы с электрическими сигналами. Модель располагает двумя каналами для измерений. Среди функций, которые поддерживает осциллограф, - измерение напряжения, тока, сопротивления и других параметров (в режиме мультиметра).
Ниже отвечаем на возможные вопросы об устройстве.
Какие преимущества даёт такой двухканальный осциллограф?
Victor 2102S помогает одновременно наблюдать два разных сигнала на экране. Можно сравнивать сигналы между собой, анализировать их взаимодействие при отладке сложных электронных схем.
У этого устройства указана полоса пропускания 100 МГц. Где она полезна?
На практике такую полосу применяют для работы с высокочастотными схемами, цифровыми устройствами, радиотехникой, где требуется анализ быстрых процессов.
Что даёт максимальное входное напряжение 400 В?
Данный параметр определяет безопасный предел напряжения для измерений. Значение 400 В даёт возможность работать с множеством электронных устройств.
В чём преимущества портативного исполнения?
Портативный формат модели делает её пригодной к использованию в полевых условиях.
Среди мест, где возможно применение прибора:
- образовательные учреждения;
- сервисные центры;
- передвижные лаборатории.
Преимущества исполнения:
- удобная транспортировка;

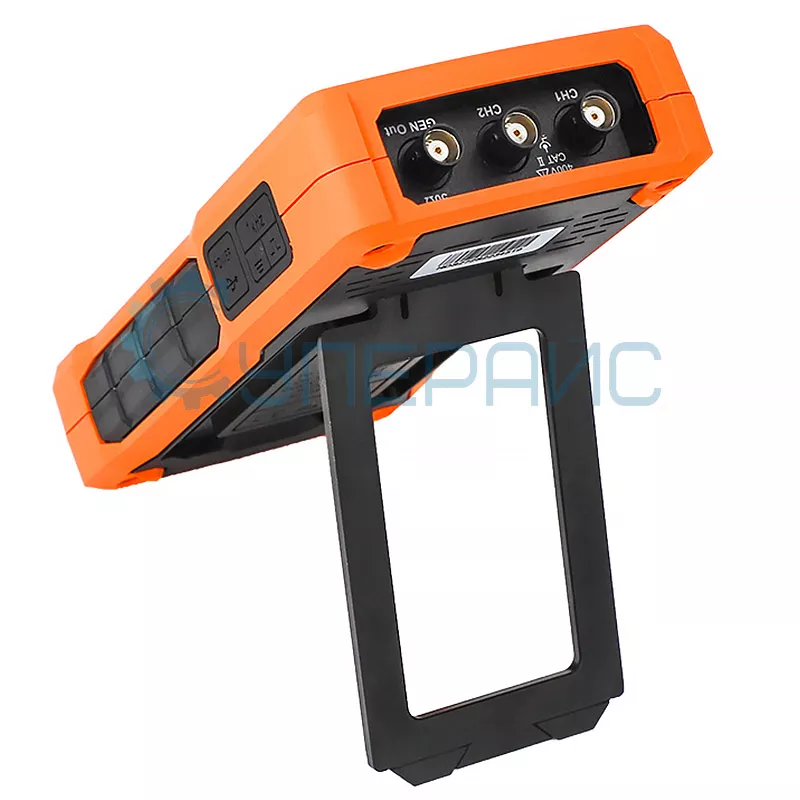

- складная подставка;
- индикатор уровня заряда.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
