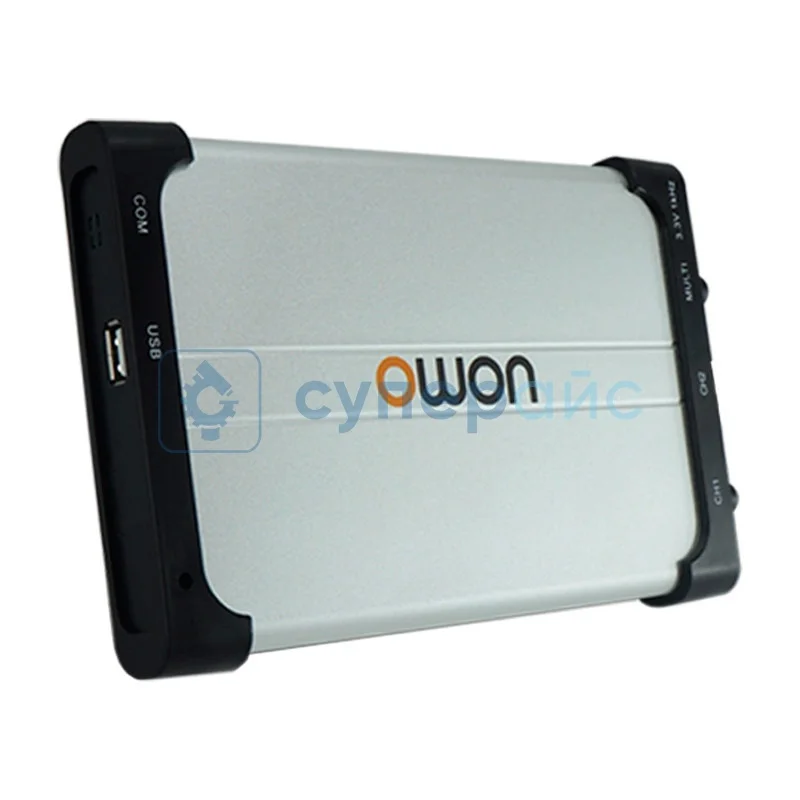

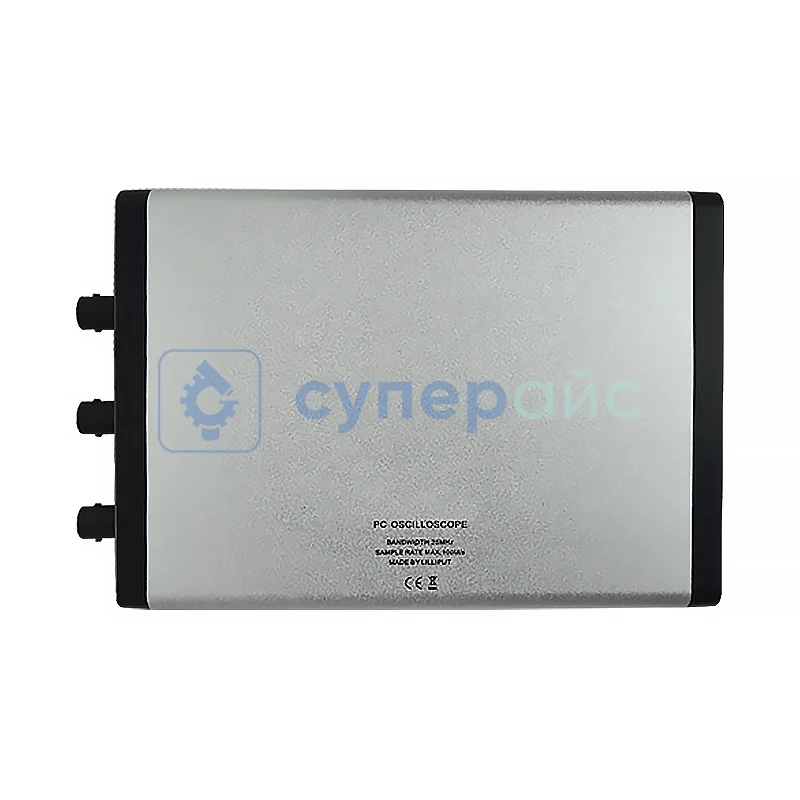

Осциллограф-приставка OWON VDS2062
Код товара: 21660
Гарантия 12 месяцев
Официальный дистрибьютор OWON в России
О товаре Интерфейс: USB
Количество каналов: 2 + 1 (мульти)
Полоса пропускания: 60 МГц
Частота дискретизации: до 1 ГВыб / с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Интерфейс: USB
Количество каналов: 2 + 1 (мульти)
Полоса пропускания: 60 МГц
Частота дискретизации: до 1 ГВыб / с
Технические характеристики OWON VDS2062
| Количество каналов | 2 + 1 (мульти) |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В (PK - PK) / (DC + AC, PK - PK) |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 5,8 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц |
| Точность усиления постоянного тока | ±3% |
| Система синхронизации | |
| Режимы триггера | по фронту, импульс, видео сигнал, наклон, чередование |
| Режим запуска | автоматический, нормальный, однократный |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Точность уровня триггера | ±5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения | △V / △T между курсорами |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Математические формы сигнала | +, -, x, ÷, инвертировать, БПФ |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход TTL |
| Питание | ≤ 5 В / 1,5 А |
| Потребляемая мощность | ≤ 6,5 Вт |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 260 г |

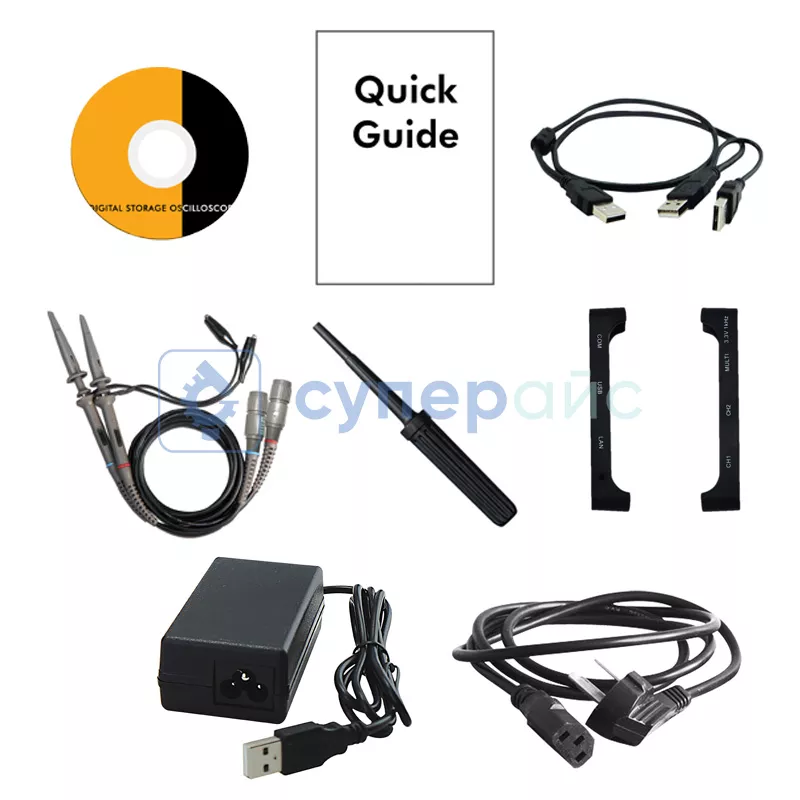

| Комплектация | цифровой осциллограф OWON VDS2062 - 1 шт |
|
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт адаптер - 1 шт чехол из силиконового клея - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
