ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO - 1008С

Характеристики USB осциллографа
Количество каналов
8
Полоса пропускания
100 кГц
Частота дискретизации
2,4 МВыб / с
Входные характеристики
Развязка входа
DC
Входной импеданс
1 МОм
Установка коэффициента затухания датчика
1 Х, 10 Х, 100 Х, 1000 Х, 10000 Х, 20:1
Максимальное входное напряжение
400 В
Горизонтальная система
Коэффициент развёртки
1 нс / дел - 20000 с / дел 1, 2, 5 шаг
Погрешность временной базы
± 50 ppm (в любой промежуток времени больше 1 мс)
Глубина памяти
max 4 Кб (один канал)
Вертикальная система
Вертикальное разрешение
12 бит
Диапазон вертикального смещения 10 мВ - 5 В / дел (1 Х - 1, 2, 5 шаг)
100 мВ - 50 В / дел (10 Х)
1 В - 500 В / дел (100 Х)
10 В - 5000 В / дел (1000 Х)
100 В - 50000 В / дел (10000 Х)
200 мВ - 100 В / дел (20:1)
Уровни тока 100 мА - 50 А/дел (CC65 20А)
1000 мА - 500 А/дел (CC65 65А)
1 А - 100 А/дел (CC650 60А)
10 А - 1000 А/дел (CC650 650А)
1 А - 200 А/дел (CC1100 100А)
10 А - 2000 А/дел (CC1100 1100А)
Точность ± 3%
Система синхронизации
Источник триггера CH1 - CH8
Режим триггера Автоматический, нормальный и одиночный
Тип триггера по нарастающему / спадающему фронту
Чувствительность триггера 0,02 дел
точность уровня триггера ± 4 дел
Система измерения
Виды курсорных измерений разница амплитуд между курсорами (ΔV)
разница во времени между курсорами (Δt)
взаимное значение Δt в Гц (1 / Δt)
Автоматические измерения Измерение времени:
частота, период, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительная ширина, отрицательная ширина, рабочий цикл
Измерение напряжения:
Vp-p, Vmax, Vmin, Vmean, Vamp, Vtop, Vbase, Vmid, Vrms, Vcrms, Preshoot, Overshoot
Программируемый генератор сигналов
Количество каналов 8 (D0-D7)
Уровень сигнала LVTTL
Частотный диапазон 0 - 250 кГц
Общие характеристики
Интерфейс передачи данных USB 2.0
Источник питания не требуется внешнего источника питания, питается от USB
Поддерживаемые ОС Windows XP, VISTA, 7

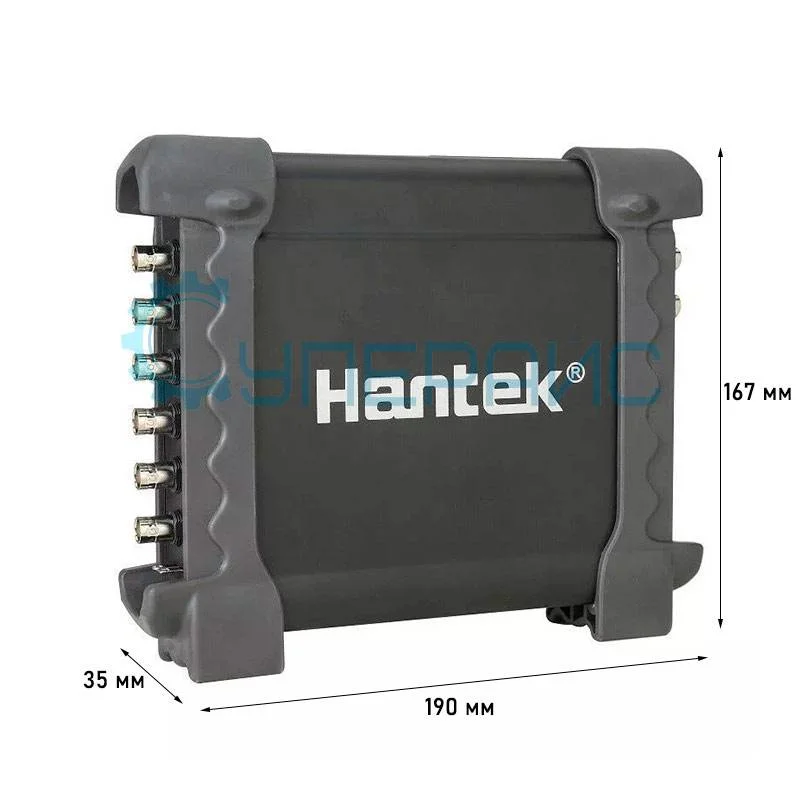

Габариты 190 мм х 167 мм х 35 мм
Вес нетто 350 г

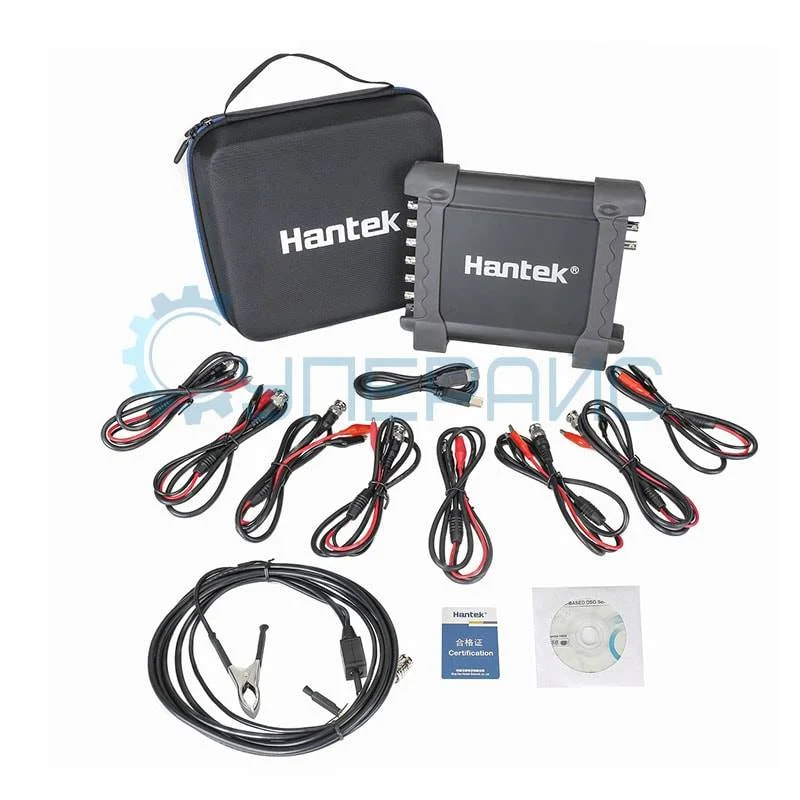

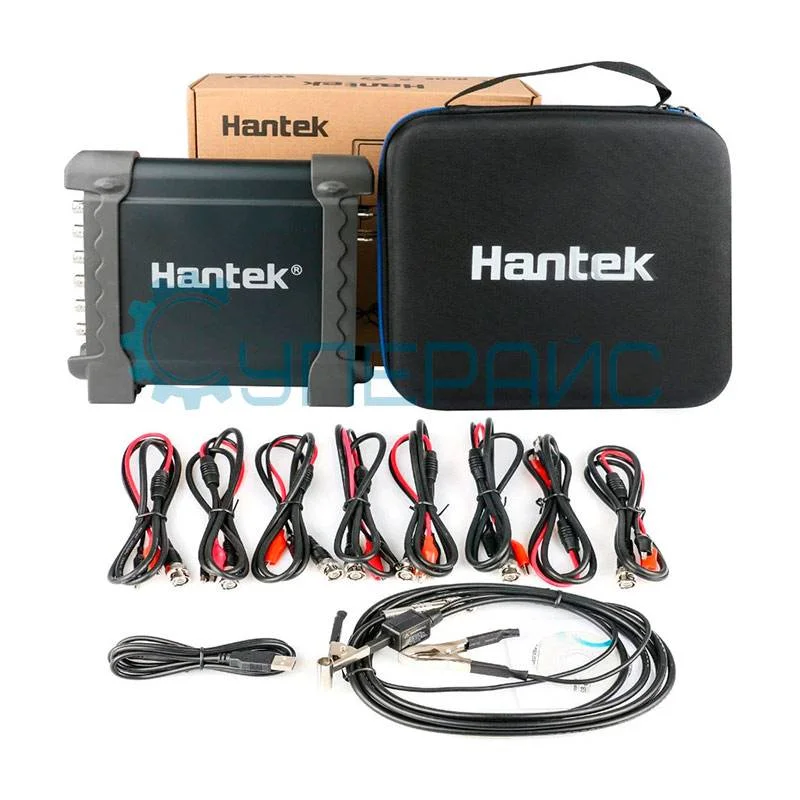

Комплектация USB осциллограф Hantek DSO - 1008C - 1 шт

инструкция по эксплуатации - 1 шт
диск с ПО - 1 шт
кейс для хранения - 1 шт
USB кабель - 1 шт
BNC кабель - 8 шт
щупы BNC-крокодилы - 1 шт

Внимание! При измерении напряжения правильно выставляйте аттенюатор на щупе! Слишком большое измеряемое напряжение выведет из строя прибор, и подвергнет угрозе вас и подключенный компьютер. Не измеряйте напряжение более 35В в режиме щупа 1Х!

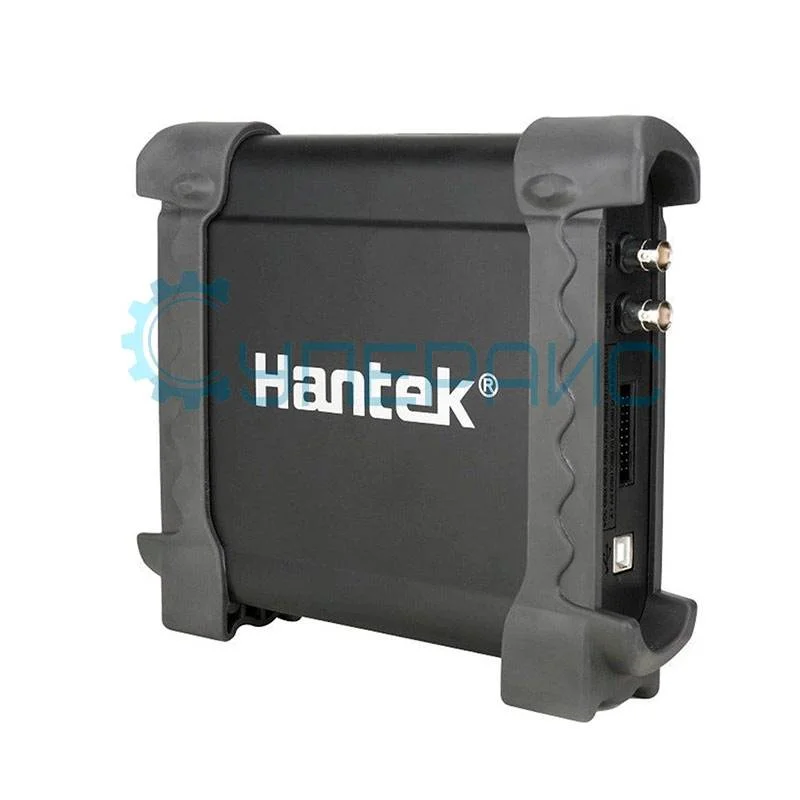

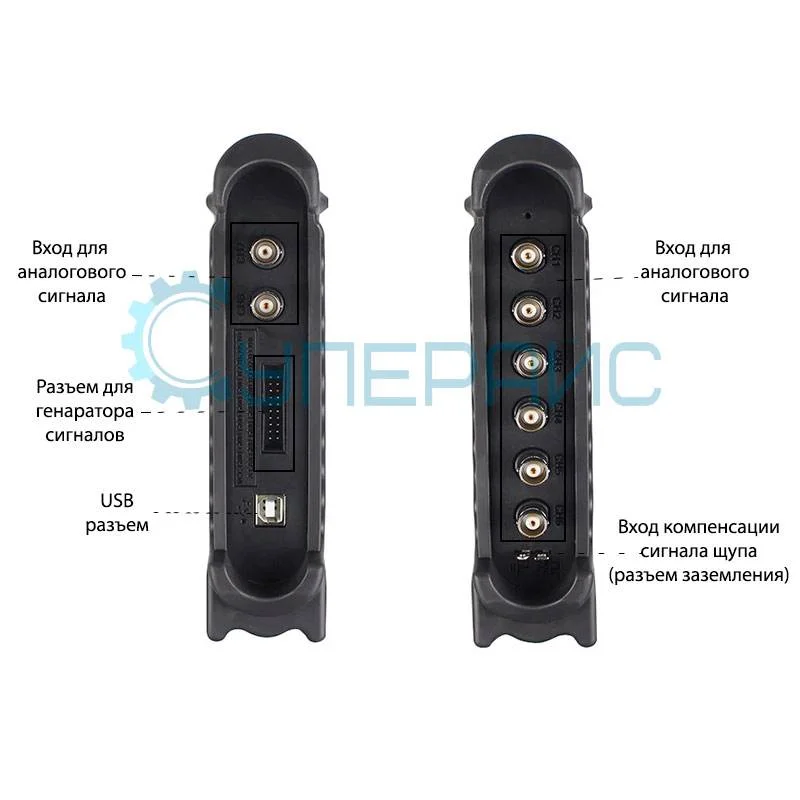

Высокоэффективный 8 канальный осциллограф с частотой дискретизации 2.4 Мгц, вертикальным разрешением 12 бит и встроенным 8 канальным программируемым генератором.

- Интерфейс USB 2.0, не требует внешнего питания.
- Подходит для использования с портативными компьютерами. Алюминиевый корпус.
- ОС: Windows XP ,VISTA,7.
- Более 20 функций измерения.

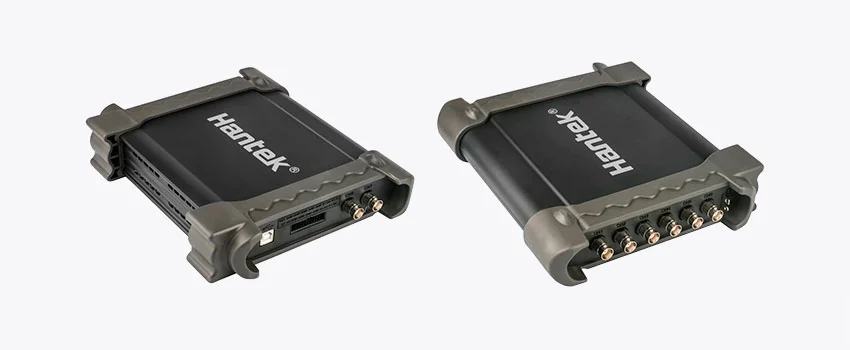

Приставка Hantek 1008C – бюджетный автомобильный диагностический осциллограф

Цифровая USB приставка Hantek DSO 1008C представляет собой прибор, который выполняет функции восьмиканального осциллографа. Также устройство может выступать в качестве программируемого генератора сигналов.

По большей части, двенадцатибитный Hantek DSO – 1008C применяется для диагностики автомобилей, но может использоваться и в качестве обычного осциллографа для радиолюбителей.

Для чего можно использовать осциллограф Hantek 1008C

С помощью восьмиканального осциллографа можно выполнять до 80 диагностических операций по поиску неисправностей автомобиля. Например, выполняется диагностика двигателя.

С помощью осциллографа можно определить:

  • поломки в системе зажигания;
  • сбои в работе стартера;
  • синхронизацию подачи искры с действием топливных форсунок, то есть это проверка датчика положения распредвала;
  • состояние датчика положения коленчатого вала для наладки работы системы зажигания, и протестировать первичного и вторичного зажигания;
  • неисправность или годность состояния лямбда-зонда;
  • положение дроссельной заслонки;
  • неисправность кислородного датчика в коллекторе двигателя;
  • функциональность системы зарядки.

А также ряд других операций, связанных с компьютерным сканированием неисправностей автомобиля.

Комплектация прибора Hantek 1008C

В комплект поставки вместе с прибором входят следующие аксессуары:

  • кабель для подключения к компьютеру;
  • BNC соединители или емкостный датчик вторички, это два щупа 1х и 10х, что может считаться большим плюсом для производителей прибора, потому что частота дискретизации заявлена всего 2,4 МГц;
  • щупы BNC (крокодилы (х4) для подключения к низкочастотным цепям;
  • автоматический датчик зажигания высокого давления (HT25) для проверки вторичной цепи системы зажигания, применяемый для осциллографа.

В качестве дополнительных аксессуаров для прибора приобретайте набор зондов-пробников для иглоукалывания, то есть присоединения к точкам измерения с помощью игл (HT307).

Особенности применения Hantek 1008C

USB осциллограф Hantek 1008C не хуже мотор тестера справится с любыми диагностическими задачами.

Хотя, частота дискретизации в реальном времени небольшая, всего 2,4 МГц, но этого достаточно, чтобы найти причину сбоев в автомобиле.

Для работы прибора необходим ноутбук или стационарный компьютер. Hantek 1008C работает со всеми операционными системами Windows XP, VISTA, Windows 7, Windows 8.

Питание на устройство подается через USB порт.

Прибор относится к классу приставок USB 2.0, но часто, начинающими радиолюбителями, ошибочно устанавливается на USB 1.0. Для того, чтобы устройство работало правильно, необходимо использовать USB 2.0 или даже USB 3.0. Это обычный хаб или разветвитель, с его помощью вам гарантированы 5 – 10 экранов в секунду.

Соответствие устройств, ноутбука и осциллографа определяется с помощью программы HC Wizard.

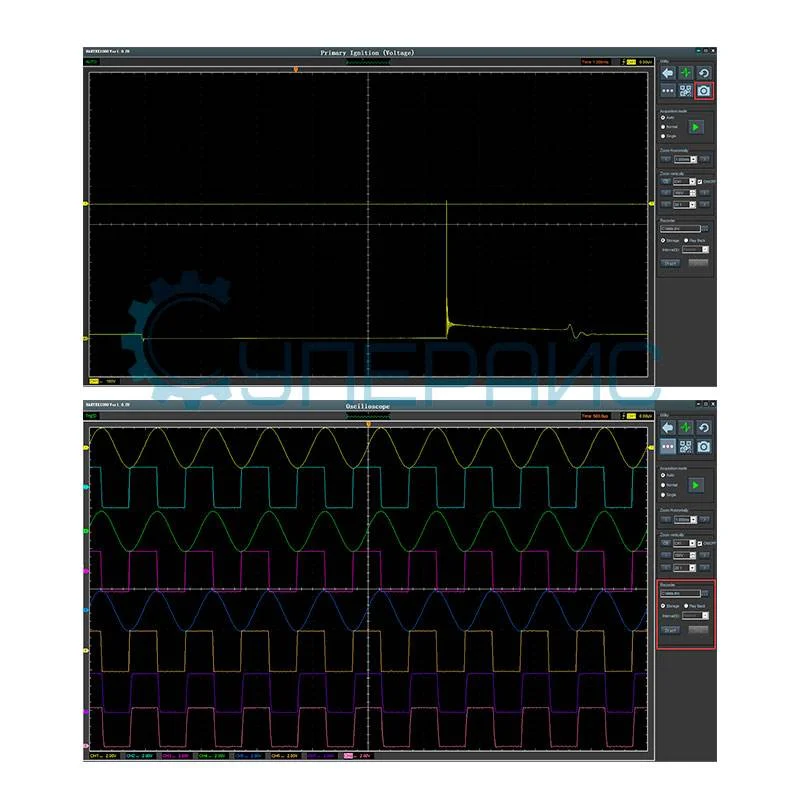

Для стабильной синхронизации желательно всегда выставлять разумную позицию для триггера. Все настройки остаются в памяти прибора, кроме подписи файла в записи. Запись в файл идет как копия с экрана монитора с той частотой, с которой информация приходит на компьютер.

Прибор незаменим при работе в полевых условиях, например, на выезде для определения неисправности автомобиля на трассе. К сожалению, устройство может работать по очереди в режиме осциллографа или генератора. Одновременно в обоих режимах функционировать приставка не может.

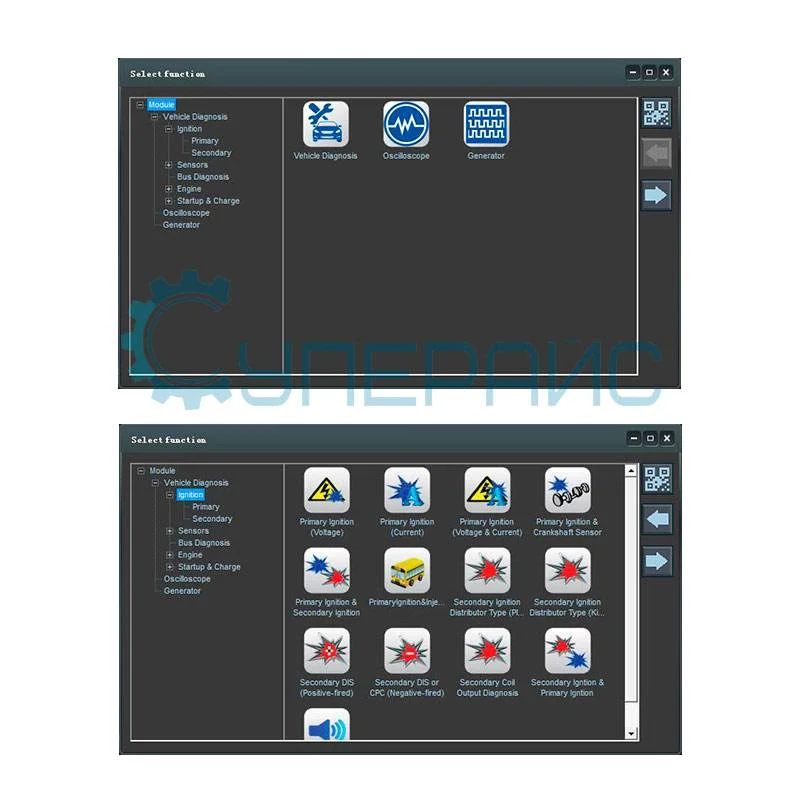

Hantek 1008C: программа и обновление

Программное обеспечение входит в комплектацию прибора. Таким образом, можно считать, что USB осциллограф Hantek 1008C вполне рабочий инструмент, который подойдет для автодиагностики. По сути, это 8 каналов, каждый из которых стоит 500 рублей.
