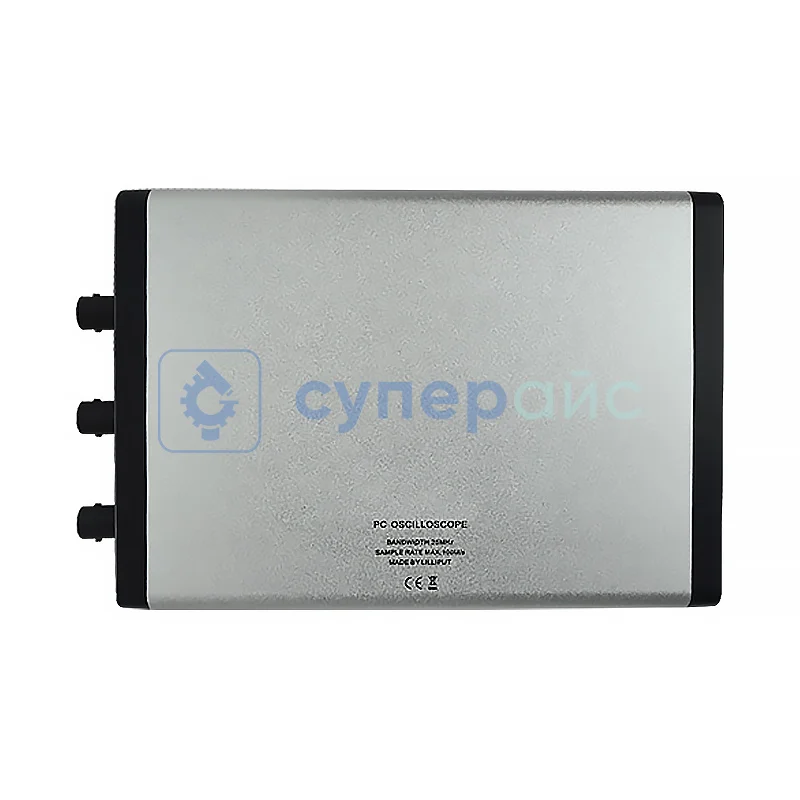

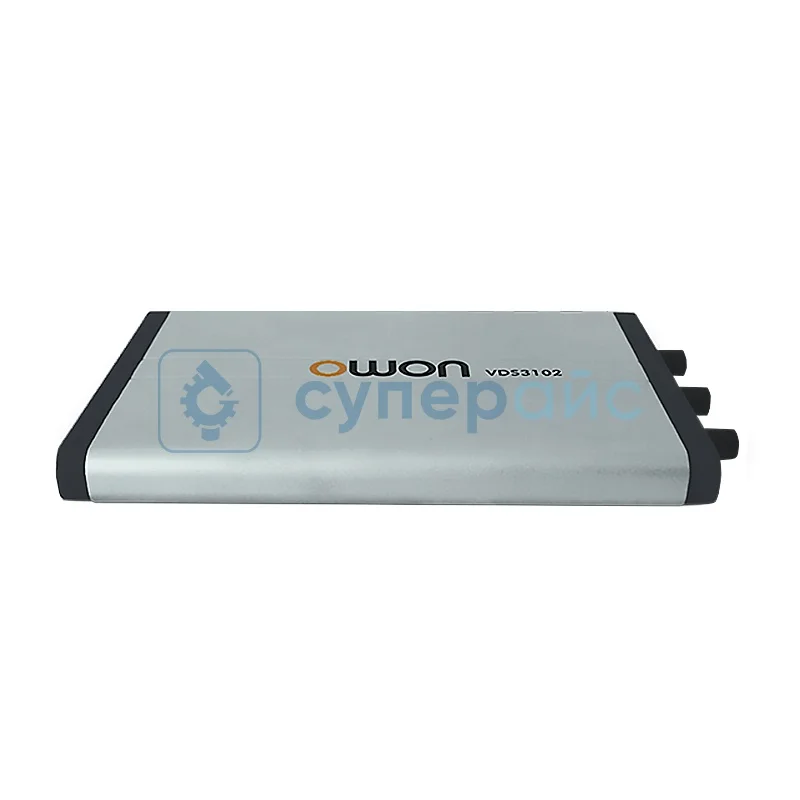

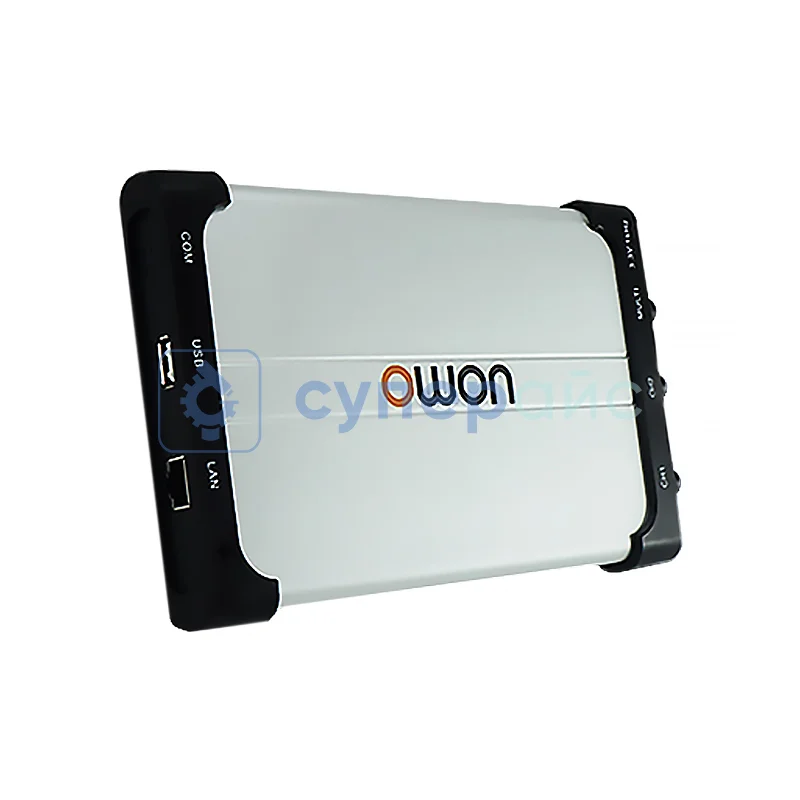

2-канальный осциллограф OWON VDS3102
35 180 ₽
35 180 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21662
Модель (серия)
VDS3102
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS3102
Артикул (код товара)
21662
Модель (серия)
VDS3102
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Вес (кг)
0,4
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание OWON VDS3102
Технические характеристики OWON VDS3102
| Количество каналов | 2 + 1 (мульти) |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Поддержка LabView | есть |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 10 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В (PK - PK) / (DC + AC, PK - PK) |
| Канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Частота дискретизации | 150 в секунду |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 5 Гц |
| Точность усиления постоянного тока | ±3% |
| Система синхронизации | |
| Режимы триггера | по фронту, импульс, видео сигнал, наклон, чередование |
| Режим запуска | автоматический, нормальный, однократный |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Точность уровня триггера | ±5 делений от центра экрана |
| Система измерения | |
| Курсорные измерения | △V / △T между курсорами |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Математические формы сигнала | +, -, x, ÷, инвертировать, БПФ |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |
| Интерфейс | USB 2.0, LAN |
| Многофункциональный интерфейс |
синхронизированный ввод / вывод, передача / сбой, внешний триггерный вход TTL |
| Питание | ≤ 5 В / 1,5 А |
| Потребляемая мощность | ≤ 6,5 Вт |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 300 г |

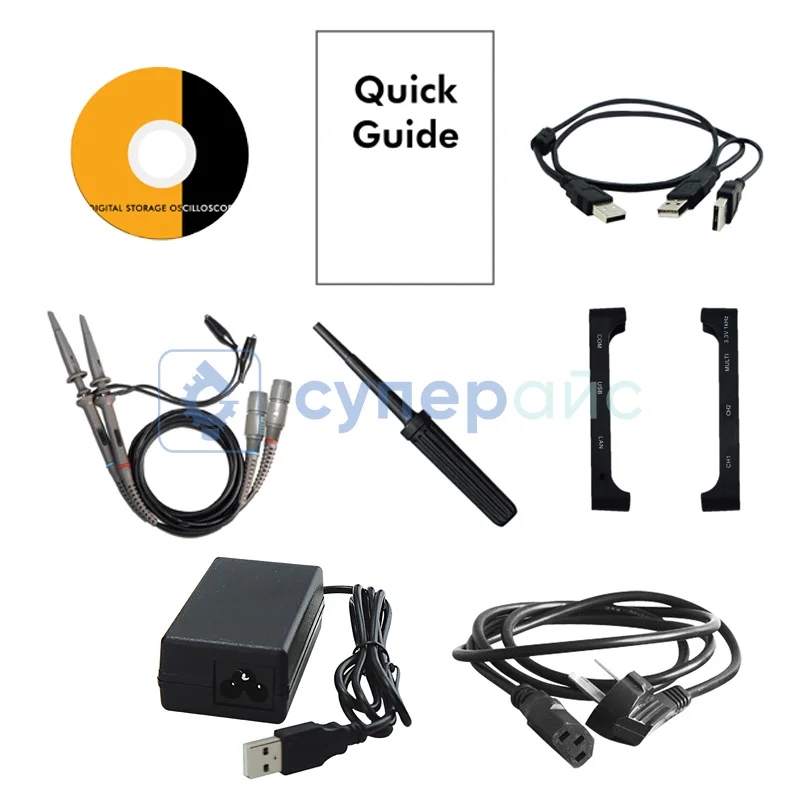

| Комплектация | цифровой осциллограф OWON VDS3102 - 1 шт |
|
щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт адаптер - 1 шт чехол из силиконового клея - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|
