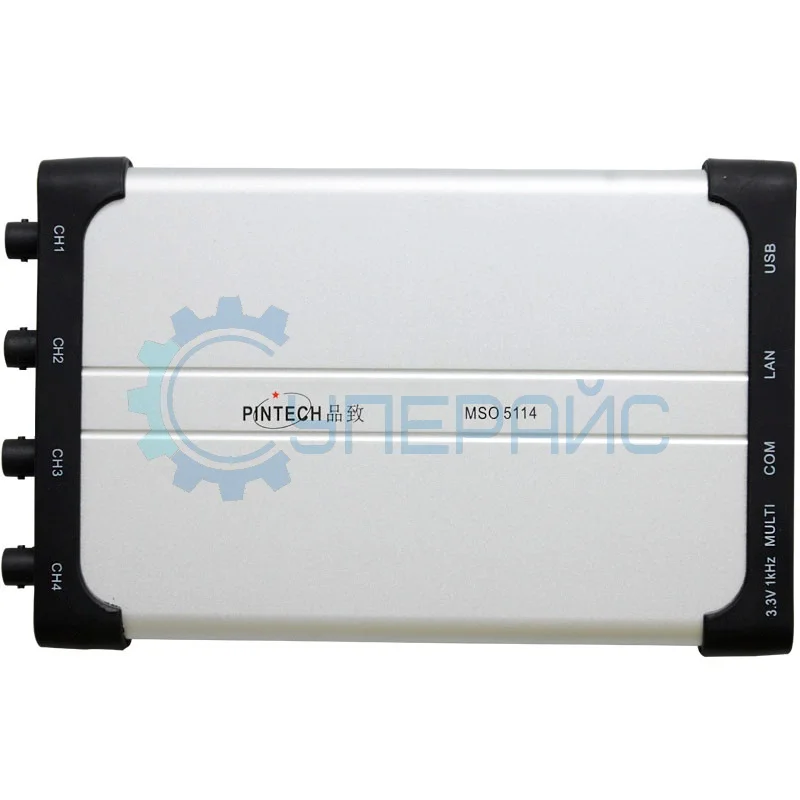

Осциллограф-приставка PINTECH MSO5114
79 130 ₽
79 130 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
17125
Модель (серия)
MSO5114
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики PINTECH MSO5114
Общие данные
Артикул (код товара)
17125
Производитель (бренд)
Модель (серия)
MSO5114
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Анализатор спектра сигнала с помощью БПФ
Декодирование сигналов шин
Нет
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Автомобильная диагностика
Описание PINTECH MSO5114
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PINTECH MSO5114
| Характеристики USB осциллографа | |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб / с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 10 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 40 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 1000 с / дел (1, 2, 5 шаг) |
| Погрешность временной базы | ± 100 ppm |
| Глубина памяти | 5 Мб |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | ≤ 3,5 нс |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Точность усиления постоянного тока | ± 3% |
| Точность смещения постоянного тока | ≥ 16 мВ / дел (± 0,4 деления ± 3% от значения смещения) |
| Изоляция между каналами |
50 Гц : 100 : 1 10 МГц : 40 : 1 |
| Система синхронизации | |
| Режимы | фронт, импульс, видео, наклон, альтернативный |
| Тип | одиночный, автоматический, нормальный |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM standart |
| Система измерения | |
| Измерения напряжения | Vp-p, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, rise time, fall time, +width, -width, +duty, -duty, delay A→B↓, delay A→B↑ |
| Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
| Форма сигнала | +, -, х, /, БПФ |
| Фигура Лиссажу |
есть, полная пропускная способность, ± 3 градуса разность фаз |
| Общие характеристики | |
| Интерфейс | USB 2.0, LAN |
| Питание | 5 В / 1 А / ≤5 Вт |
| Функция PASS / FAIL | есть |
| Функция input / output | есть |
| Вход внешнего триггера | есть |
| Поддержка протокола SCPI и labview | есть |
| Габариты | 190 х 120 х 18 мм |
| Вес | 300 г |
| Комплектация | осциллограф-приставка PINTECH MSO5114 - 1 шт |
USB осциллограф для компьютера MSO5114 от компании PINTECH
Осциллограф – портативный прибор, отражающий на экране или регистрирующий на фотоленте амплитудные и временны́е параметры электрического сигнала.
Данное 4-канальное устройство выполнено с возможностью дистанционного управления по локальной сети. Работает прибор в таких режимах, как фронт, импульс, видео, наклон, альтернативный.
Оснащен функциями:
- Функция PASS / FAIL
- Функция input / output
- Вход внешнего триггера
- Поддержка протокола SCPI и labview
Портативный осциллограф с полосой пропускания -100 МГц и частотой дискретизации - 1 ГВыб/с.
Прибор используется для технического обслуживания электронного оборудования и лабораторных работ.
