USB осциллограф-приставка Hantek DSO3254A
57 150 ₽
57 150 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
6382
Модель (серия)
DSO3254A
Производитель (бренд)
Страна производства
Гарантия, мес.
18
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Hantek DSO3254A
Артикул (код товара)
6382
Модель (серия)
DSO3254A
Сертификат
дистрибьютор
Гарантия, мес.
18
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
Возм. сохранения осциллограмм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Показать больше
Показать меньше
Описание Hantek DSO3254A
Технические характеристики Hantek DSO3254A
| Полоса пропускания | 250 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 1 ГВыб/с |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 25 пФ |
| Установка коэффициента затухания датчика | 1, 10, 100, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел 1, 2, 5 шаг |
| Погрешность временной базы | ± 50 ppm |
| Глубина памяти | 1.6 Кб - 128 Мб/CH (1.6 Кб, 16 Кб, 160 Кб, 1.6 Мб, 16 Мб, 32 Мб, 64 Мб, 128 Мб) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Время нарастания | 1,4 нс |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел |
| Диапазон вертикального смещения |
1 мВ/дел - 10 В/дел 10 мВ/дел - 100 В/дел 100 мВ/дел - 1 кВ/дел 1 В/дел - 10 кВ/дел |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, EXT/10 |
| Режимы | фронт, импульс, видео, наклон, истечение времени |
| Тип | одиночный, автоматический, нормальный |
| Режимы отображения осциллограмм | XY, XT |
| Система измерения | |
| Измерения напряжения | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, время нарастания, время спада, положительная ширина, отрицательная ширина, рабочий цикл |
| Измерения курсоров | вертикальный, горизонтальный, перекрестный |
| Форма сигнала | +, -, х, /, FFT, инвертировать |
| Логический анализатор | |
| Количество каналов | 16 |
| Максимальное входное сопротивление | 200 кОм (С = 10 пФ) |
| Диапазон входного напряжения | от - 60 до 60 В |
| Частота дискретизации | 250 МВыб/с |
| Полоса пропускания | 10 МГц |
| Совместимый вход | TTL, LVTTL CMOS, LVCMOS, ECL, PECL, EIA |
| Глубина памяти | 1,6 Кб - 64 Мб |
| Генератор сигналов | |
| Диапазон частот | DC - 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Разрешение по частоте | 0,1 % |
| Количество каналов | 1 |
| Глубина памяти | 4 Кб |
| Вертикальное разрешение | 12 бит |
| Погрешность временной базы | < 30 ppm |
| Амплитуда | ± 3,5 В max |
| Выходное сопротивление | 50 Ом |
| Выходной ток | 50 мА |
| Общие характеристики | |
| Интерфейс | USB |
| Питание | 12 - 36 В (широкий диапазон входного напряжения) |
| Поддержка программного обеспечения | Windows 10, 8, 7 |
| Программные возможности |
Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно |
| Функция PASS / FAIL | есть |
| Поддержка протокола SCPI | есть |
| Габариты изделия | 255 х 190 х 45 мм |
| Габариты упаковки | 320 х 115 х 300 мм |
| Вес брутто | 2,47 кг |

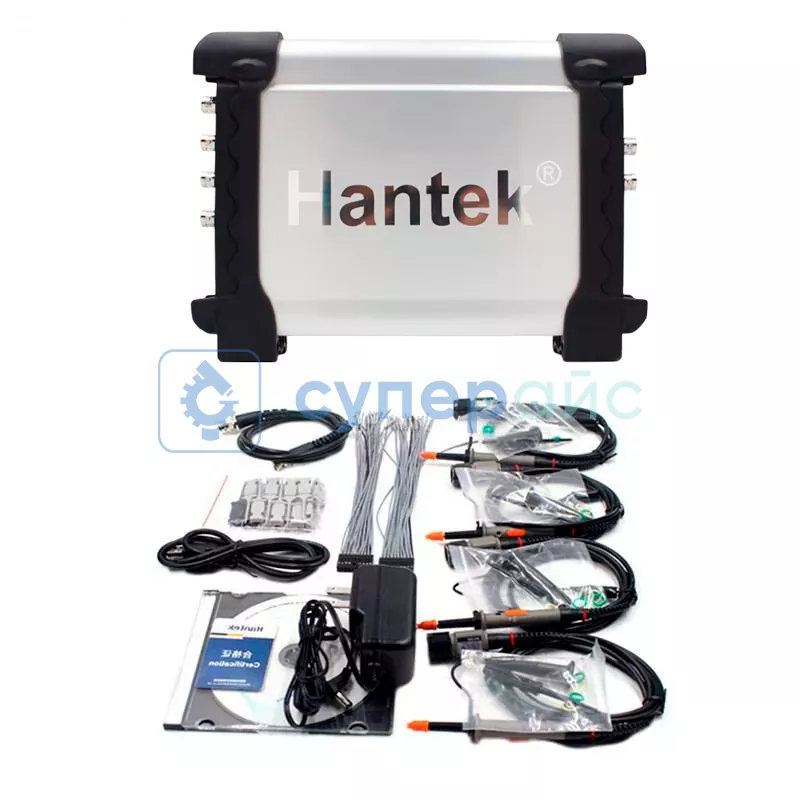

| Комплектация |
USB осциллограф Hantek DSO3254A - 1 шт USB кабель - 1 шт BNC кабель - 1 шт щупы для осциллографа - 4 шт блок питания - 1 шт сумка для хранения - 1 шт диск с ПО - 1 шт зажимы для логического анализатора - 1 комплект соединительные провода для зажимов - 2 шт |
| Совместимость |
Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Зонд для осциллографа Hantek PP-80 Зонд для осциллографа Hantek PP-150 Щуп делитель (1:1/1:10) Hantek PP200 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) |

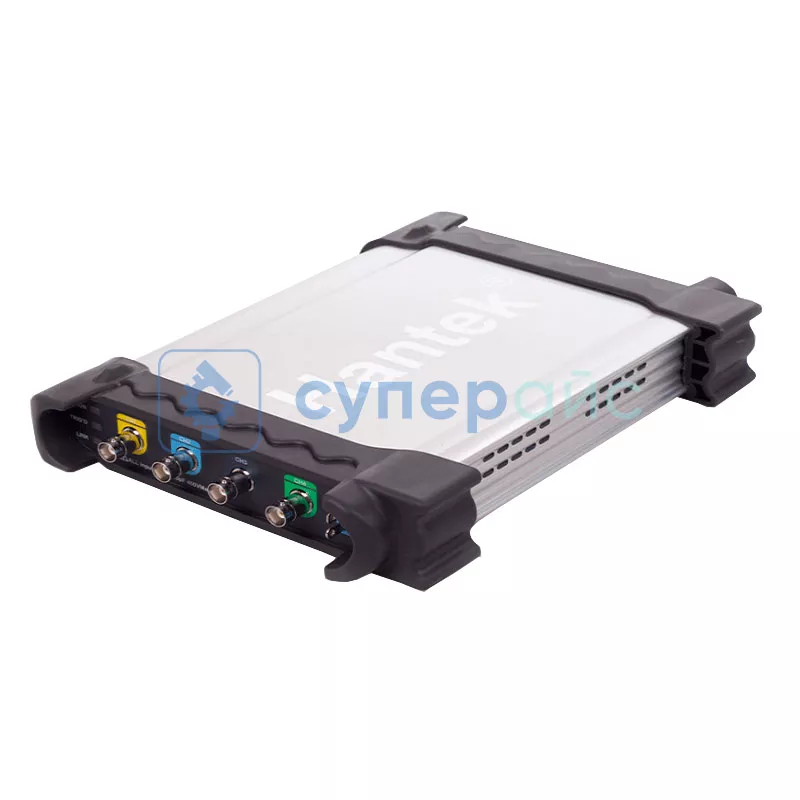

Мини - осциллограф Hantek DSO3254A
Компактный USB-осциллограф Hantek DSO3254A подходит для анализа электрических сигналов, представляя собой полноценное техническое решение. Модель легко переносить и использовать при выездных работах, когда есть возможность использовать компьютер. Подключение происходит через интерфейс USB, что даёт быструю передачу информации и стабильное соединение. Hantek DSO3254A обуславливает мобильность и не требует много места на рабочем столе.
Полоса пропускания прибора составляет 250 МГц. Устройство анализирует высокочастотные сигналы, включая импульсы в цифровых схемах и ВЧ-сигналы. Частота дискретизации достигает 1 ГВыб/с, что обеспечивает детализацию быстротекущих процессов, снижая риск пропуска коротких выбросов или переходных процессов.

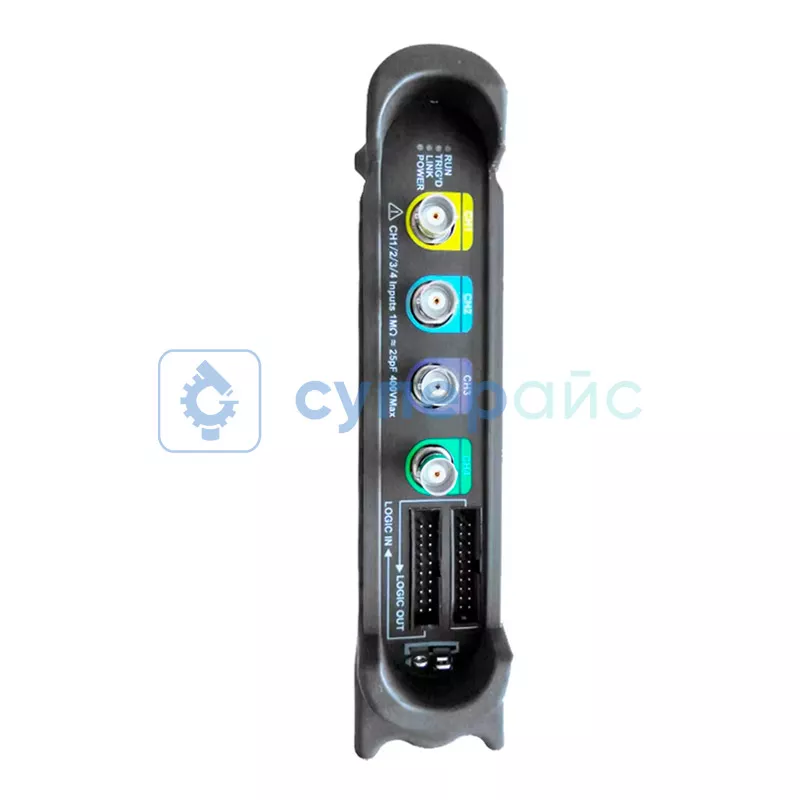

Этот USB-осциллограф для ПК располагает четырьмя входами. Такое количество каналов даёт оператору одновременно отслеживать сигналы в разных точках схемы. Максимальная глубина памяти на каждый канал составляет 128 Мб. Это помогает сохранять длительные фрагменты сигнала с высоким разрешением, что важно при поиске редких сбоев.

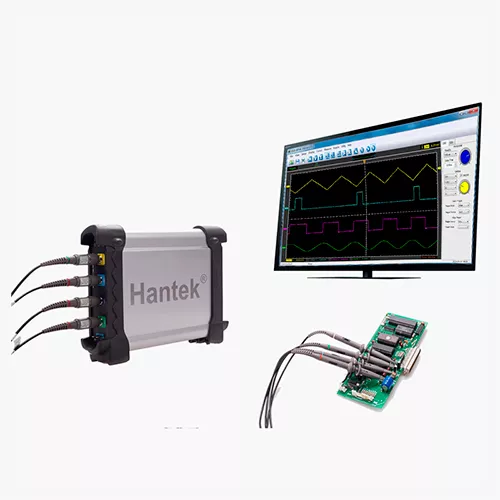

Прибор поддерживает ОС Windows 10, 8, 7. Программное обеспечение добавляет ряд функций - например, сохранения информации в трёх форматах.
Кому будет полезен прибор:
- студентам технических специальностей при выполнении лабораторных работ;
- радиолюбителям, собирающим и настраивающим электронные схемы;
- инженерам-электронщикам, проводящим диагностику и отладку устройств;
- работникам сервисов, ремонтирующим электронную технику.
Какие задачи поможет решать такое устройство:
- наблюдение за формой сигнала в цифровых и аналоговых цепях;
- измерение амплитуды, частоты и длительности импульсов;
- сравнение сигналов по времени на разных каналах;
- поиск помех и нестабильных режимов в питании.
Обзорная таблица осциллографов Hantek серии DSO3000(A)
| Характеристики | DSO3254A | DSO3254 |
| Полоса пропускания, МГц | 250 | 250 |
| Количество аналоговых каналов | 4 | 4 |
| Количество цифровых каналов | 16 | нет |
| Частота дискретизации на канал, МВыб/с | 1000 | |
| Глубина памяти на канал | 128 Мб | |
| Время нарастания, нс | ≤ 1,4 | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | да | нет |
| Логический анализатор | да | нет |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | |
| Частотомер | нет | |
| Самописец | нет | |
| Интерфейс передачи данных | USB | USB 2,0 |
Документация и ПО Hantek DSO3254A
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Hantek серии DSO-3000(A)
Язык:
Русский
Размер и тип:
2,22 МБ,
pdf
Инструкция по эксплуатации USB осциллографа-приставки Hantek DSO3254A серии DSO3000(A)
Язык:
Английский
Размер и тип:
1.51 МБ,
PDF
Руководство пользователя для USB осциллографа-приставки Hantek DSO3254A
Язык:
Английский
Размер и тип:
242 КБ,
PDF
Руководство по программированию SCPI USB осциллографа-приставки Hantek DSO3254A
Язык:
Английский
Размер и тип:
341 КБ,
PDF
Прошивка для USB осциллографа-приставки Hantek DSO3254A
Язык:
Английский
Размер и тип:
1.08 МБ,
ZIP
ZIP
Программное обеспечение для USB осциллографа-приставки Hantek DSO3254A
Язык:
Английский
Размер и тип:
199 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы Hantek DSO3254A
SUPEREYES.RU
02.02.2023 12:01:35
USB осциллограф-приставка Hantek DSO3254A
Модель: DSO3254A
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов и 16-канальный логический анализатор
Леня
02.02.2023 12:01:35
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
SUPEREYES.RU
03.02.2023 04:35:31
Леня
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
Леня, здравствуйте!
Спасибо, что рассказали о своих впечатлениях после покупки. Обратная связь очень важна для нас. Так мы лучше понимаем потребности наших клиентов!
Благодарим, что высоко оценили качество и функционал осциллографа Hantek DSO3254A. Мы передадим ваши слова производителю.
Уверены, что ваш отзыв поможет нашим клиентам сориентироваться в выборе интересующего прибора.
Приятно осознавать, что нашими товарами пользуются с большим удовольствием!
Леня, будем рады увидеть Вас снова. Приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
02.02.2023 12:01:35
USB осциллограф-приставка Hantek DSO3254A
Модель: DSO3254A
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов и 16-канальный логический анализатор
Леня
02.02.2023 12:01:35
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
SUPEREYES.RU
03.02.2023 04:35:31
Леня
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
Леня, здравствуйте!
Спасибо, что рассказали о своих впечатлениях после покупки. Обратная связь очень важна для нас. Так мы лучше понимаем потребности наших клиентов!
Благодарим, что высоко оценили качество и функционал осциллографа Hantek DSO3254A. Мы передадим ваши слова производителю.
Уверены, что ваш отзыв поможет нашим клиентам сориентироваться в выборе интересующего прибора.
Приятно осознавать, что нашими товарами пользуются с большим удовольствием!
Леня, будем рады увидеть Вас снова. Приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
SUPEREYES.RU
02.02.2023 12:01:35
USB осциллограф-приставка Hantek DSO3254A
Модель: DSO3254A
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов и 16-канальный логический анализатор
Леня
02.02.2023 12:01:35
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
SUPEREYES.RU
03.02.2023 04:35:31
Леня
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
Леня, здравствуйте!
Спасибо, что рассказали о своих впечатлениях после покупки. Обратная связь очень важна для нас. Так мы лучше понимаем потребности наших клиентов!
Благодарим, что высоко оценили качество и функционал осциллографа Hantek DSO3254A. Мы передадим ваши слова производителю.
Уверены, что ваш отзыв поможет нашим клиентам сориентироваться в выборе интересующего прибора.
Приятно осознавать, что нашими товарами пользуются с большим удовольствием!
Леня, будем рады увидеть Вас снова. Приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
06.08.2025 11:54:57
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
SUPEREYES.RU
07.08.2025 03:40:22
Guest
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
Здравствуйте!
Спасибо за ваш отзыв о USB осциллографе-приставке Hantek DSO3254A. Приятно слышать, что компактный размер и отсутствие необходимости в отдельном питании делают его удобным для мобильного использования. Также здорово, что прибор стабильно работает на заявленных 250 МГц, а программное обеспечение оказалось интуитивно понятным — это действительно облегчает работу в полевых условиях.
Будем рады видеть вас вновь!
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
02.02.2023 12:01:35
USB осциллограф-приставка Hantek DSO3254A
Модель: DSO3254A
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов и 16-канальный логический анализатор
Леня
02.02.2023 12:01:35
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
SUPEREYES.RU
03.02.2023 04:35:31
Леня
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
пользуюсь USB осциллографом-приставкой Hantek DSO3254A уже пару недель. очень доволен качеством и функционалом. в использовании предлагает большое количество инструментов для анализа электронных сигналов. в общем очень рекомендую
Леня, здравствуйте!
Спасибо, что рассказали о своих впечатлениях после покупки. Обратная связь очень важна для нас. Так мы лучше понимаем потребности наших клиентов!
Благодарим, что высоко оценили качество и функционал осциллографа Hantek DSO3254A. Мы передадим ваши слова производителю.
Уверены, что ваш отзыв поможет нашим клиентам сориентироваться в выборе интересующего прибора.
Приятно осознавать, что нашими товарами пользуются с большим удовольствием!
Леня, будем рады увидеть Вас снова. Приходите ещё!
С уважением и наилучшими пожеланиями, Администрация интернет-магазина Суперайс
Guest
06.08.2025 11:54:57
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
SUPEREYES.RU
07.08.2025 03:40:22
Guest
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
компактный прибор для мобильного использования. даёт стабильный сигнал на заявленных 250 Мгц, софт интуитивно понятный. не требует отдельного питания, так что очень удобен для выездных работ.
Здравствуйте!
Спасибо за ваш отзыв о USB осциллографе-приставке Hantek DSO3254A. Приятно слышать, что компактный размер и отсутствие необходимости в отдельном питании делают его удобным для мобильного использования. Также здорово, что прибор стабильно работает на заявленных 250 МГц, а программное обеспечение оказалось интуитивно понятным — это действительно облегчает работу в полевых условиях.
Будем рады видеть вас вновь!
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
13630
Модель (серия):
HSPY-50-20
Производитель:
Hansheng Puyuan
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Мощность, Вт:
1000
Тип:
Импульсный
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Добавить в избранное
Артикул (код товара):
3228
Модель (серия):
VAT1300
Производитель:
JUNTEK
Страна производства:
Гарантия, мес.:
12
Сертификат:
дилер
Макс. измеряемое значение тока, А:
300
Макс. измеряемое напряжение, В:
100
Функционал:
Мультиметр
Тип тока:
Постоянный - DC
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8052
Модель (серия):
FY6900-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Добавить в избранное
Артикул (код товара):
9757
Модель (серия):
PSG9080
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
300
Глубина памяти на канал:
8 Кб
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6376
Модель (серия):
DSO3204
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4891
Модель (серия):
DSO-6104BD
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4859
Модель (серия):
6074BC
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4855
Модель (серия):
DSO-6254BD
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6382

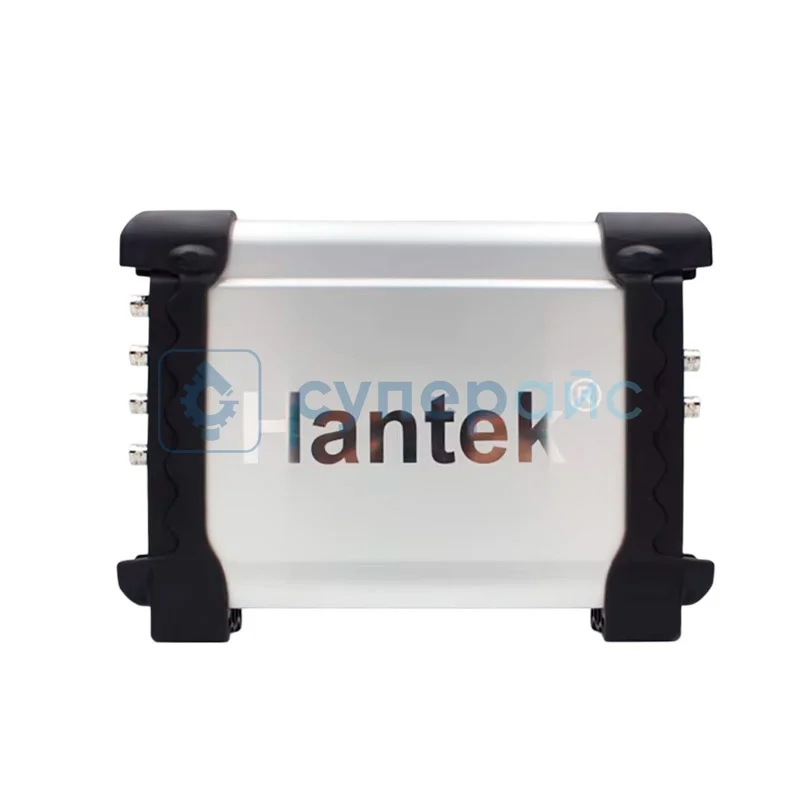

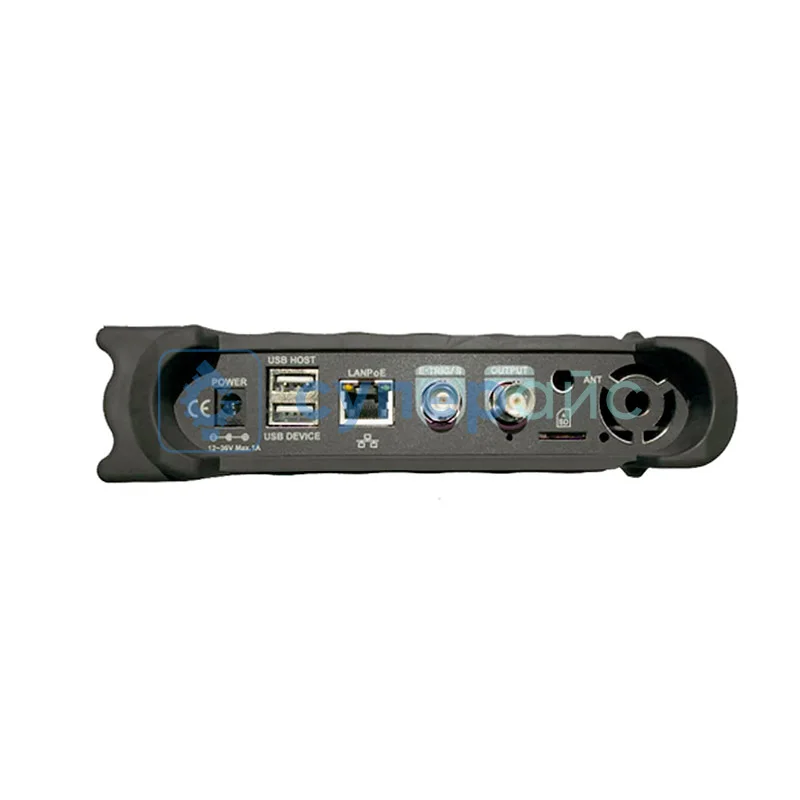

Модель (серия):
DSO3254A
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
