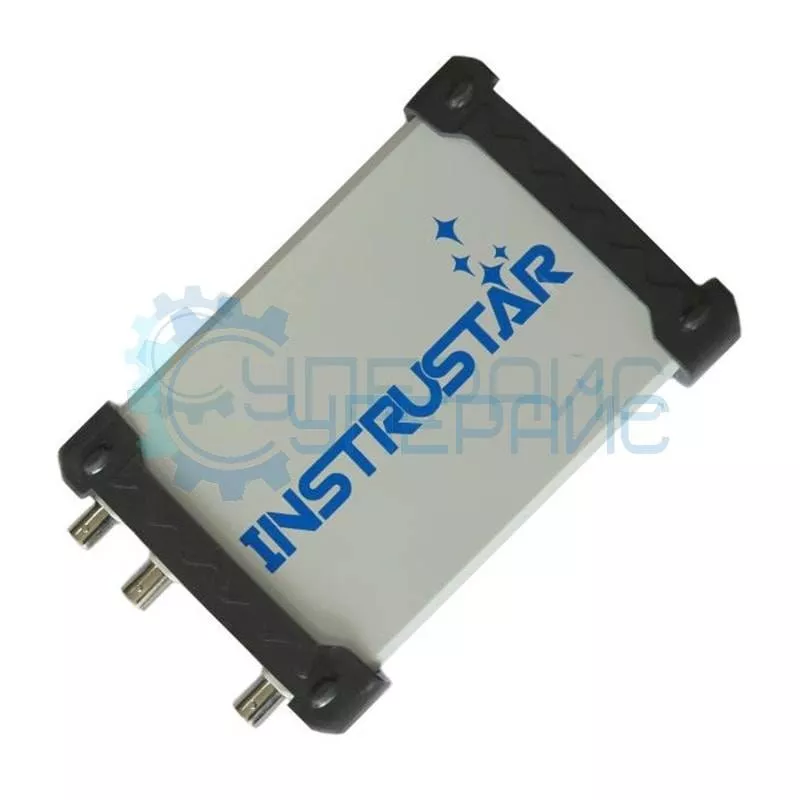

Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Артикул (код товара): 1068
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
9 680 ₽
9 680 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
1068
Модель (серия)
ISDS205B
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Instrustar ISDS205B
Артикул (код товара)
1068
Модель (серия)
ISDS205B
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Встроенные опции
Генератор сигналов
Анализатор спектра сигнала с помощью БПФ
Самописец
Анализатор спектра сигнала с помощью БПФ
Самописец
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Автомобильная диагностика
Телекоммуникации
ИПД (Interfaces / Inputs and Outputs)
USB
Описание Instrustar ISDS205B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристики осциллографа | |
| Количество каналов | 2 |
|
Входной импеданс |
1 МОм, 25 пФ |
| Тип входного напряжения | AC,DC |
| Разрешение по вертикали | 8 бит |
| Входной диапазон напряжения |
5 В - 5 В (зонд X1) 50 В - 50 В (зонд X10) |
| Диапазон развертки |
1 нс - 20 с |
| Погрешность по вертикали | ±3% |
| Автоматическое обнаружение | да (10 Гц до 20 МГц) |
| Режим триггера | авто, норм., сигнал |
|
Тип триггера |
нет, по фронту (нарастающему / ниспадающему) |
|
Наклон триггера |
± |
| Пропускная способность | 16 МГц (максимально 20 МГц) |
| Частота дискретизации | 48 МВыб/с |
| Глубина памяти | 1Мб |
| Вертикальный режим | CH1, CH2, ADD, SUB, MUL |
| Режим отображения | X, Y-T, X-Y |
| Формат данных | Osc, Excel, Bmp |
| Характеристики анализатора спектра | |
| Количество каналов | 2 |
| Пропускная способность | 16 МГц |
| Алгоритм |
FFT (18 окон), корреляции, спектр мощности |
| Точки FFT | 8-1048576 на канал |
| FFT измерения | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Фильтры |
поддерживает произвольный выбор метода выборки частоты, Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss и др. |
| Характеристики регистратора данных | |
| Входной импеданс | 1 МОм, 25 пФ |
| Частота выборки |
1 канал: 1 - 24MГц 2 канал: 1 - 24MГц |
| Количество каналов | 2 |
| Объем записи | максимум 4 Гб |
|
Характеристики DDS генератора |
|
| Форма сигналов | синусоидальная, треугольная, пилообразная, меандр, зубья (up / down) |
| Амплитуда | до 9 В (без нагрузки) |
| Импеданс | 200 Ом |
| Смещение | 2,5 В |
| Диапазон частот | 1 Гц - 20 МГц (синус), 1 Гц - 2 МГц (другие формы) |
| Разрешение по частоте | 1 Гц |
| Точность частоты |
±5×10-3 |
| Искажения (синус) | ≤ 0,8% (1 кГц) |
| Линейность (пила) | ≥ 98% (1 Гц - 10 кГц) |
| Скорость нарастания | 100 нс |
| Развертка | |
| Стиль развертки | линейная развертка, вход |
|
Линейная развертка диапазон |
1 Гц - 20 МГц, мин 1 Гц шаг |
|
Вход диапазон |
1 Гц-10 МГц, 1,10, 100 .... логарифмическая шаг |
| Общие характеристики | |
| Габариты |
14 мм × 18 мм × 3 мм |
| Габариты упаковки | 225 x 150 x 70 мм |
| Вес нетто | 450 г |
| Вес брутто | 685 г |

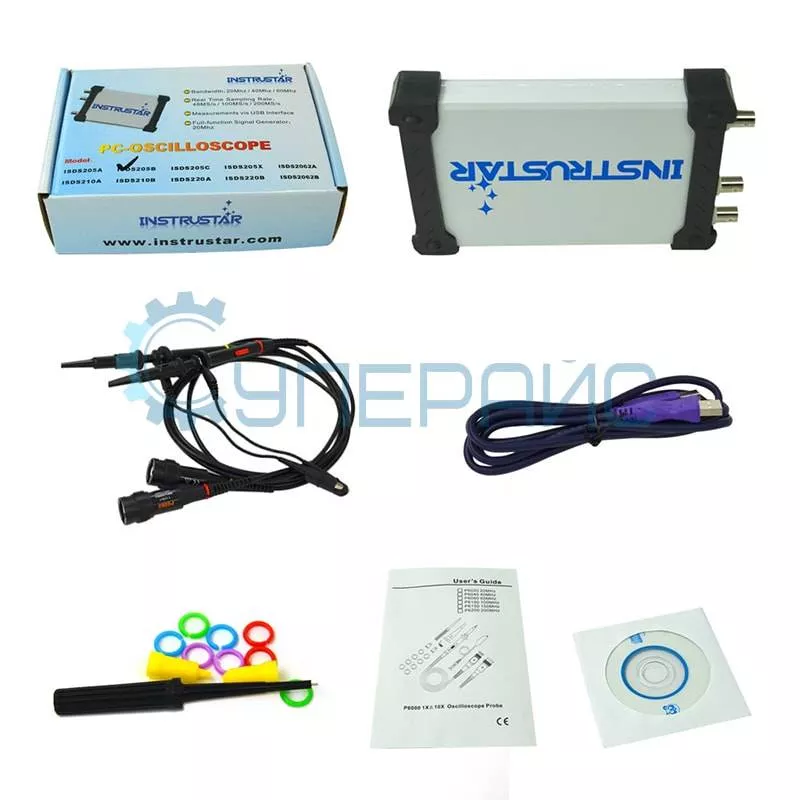

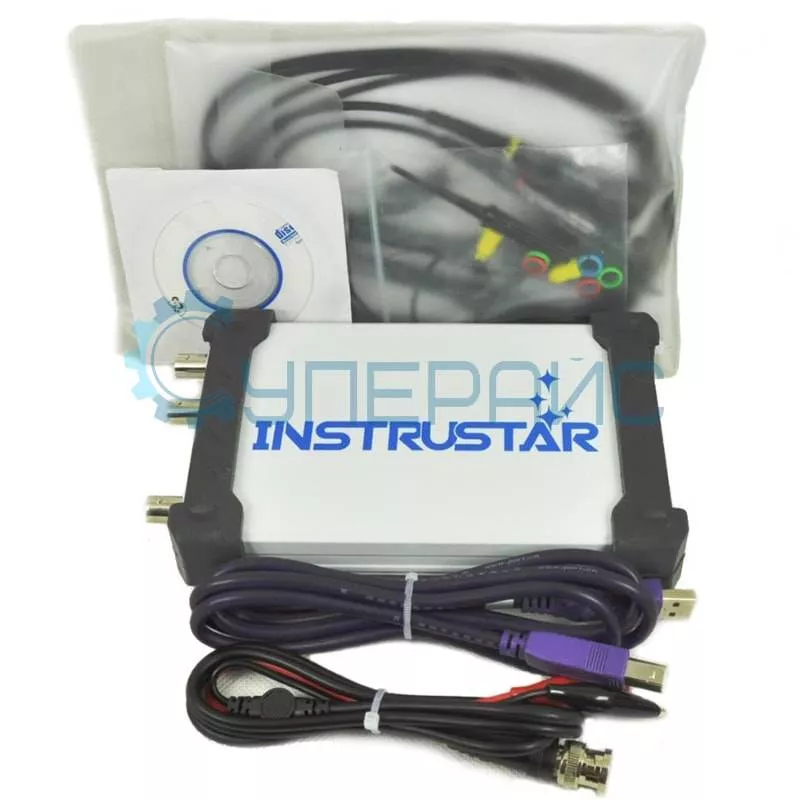

| Комплектация | цифровой осциллограф Instrustar ISDS205B – 1 шт |
|

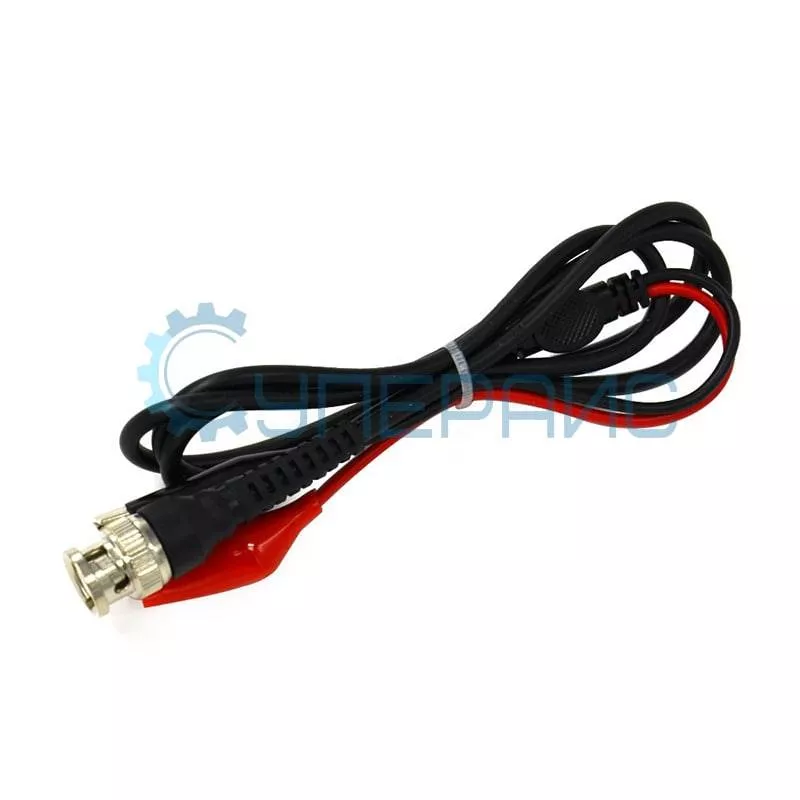

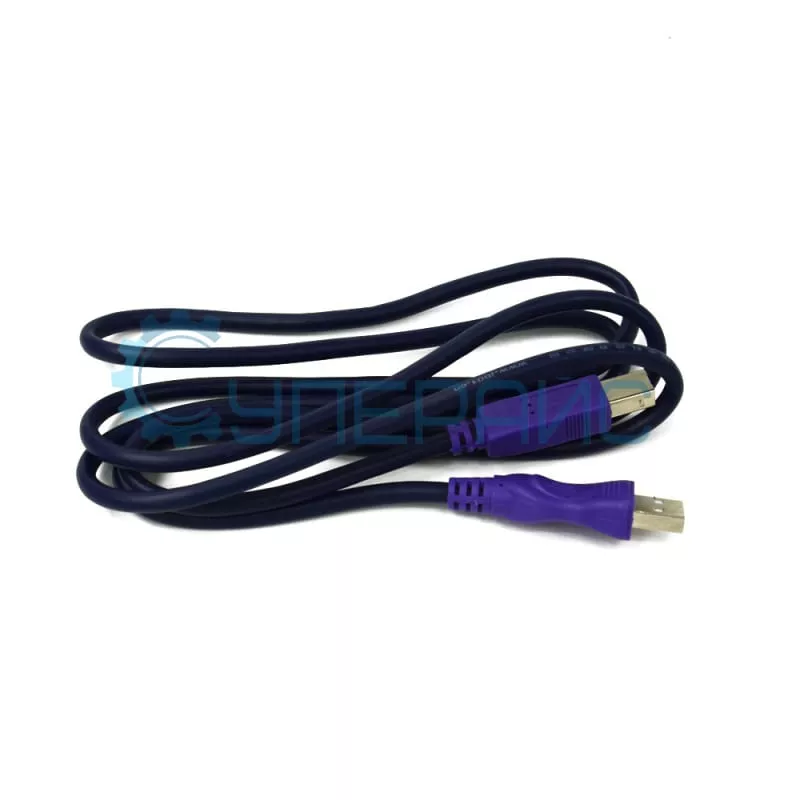

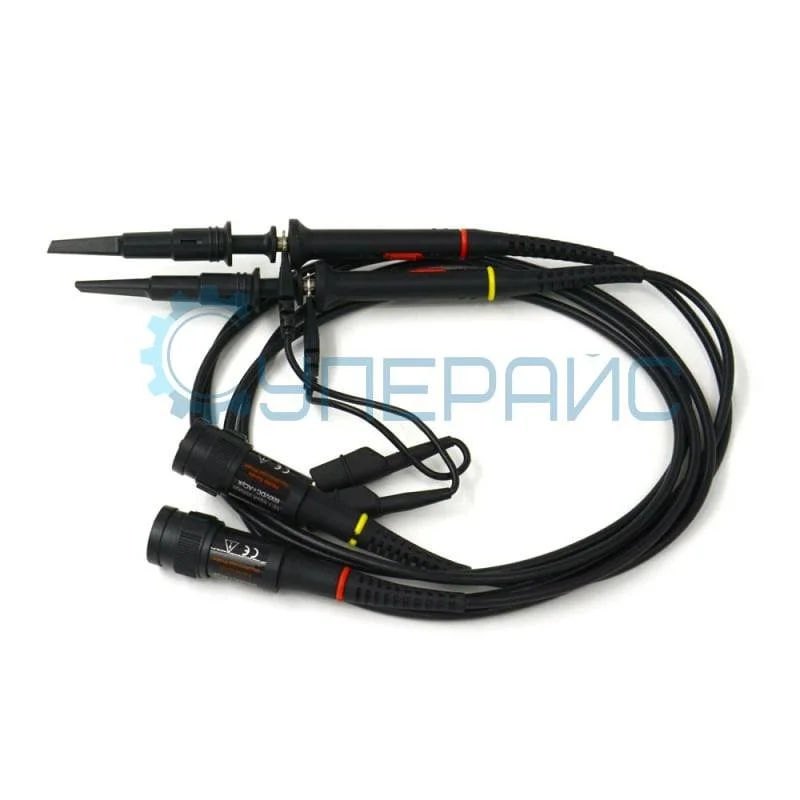

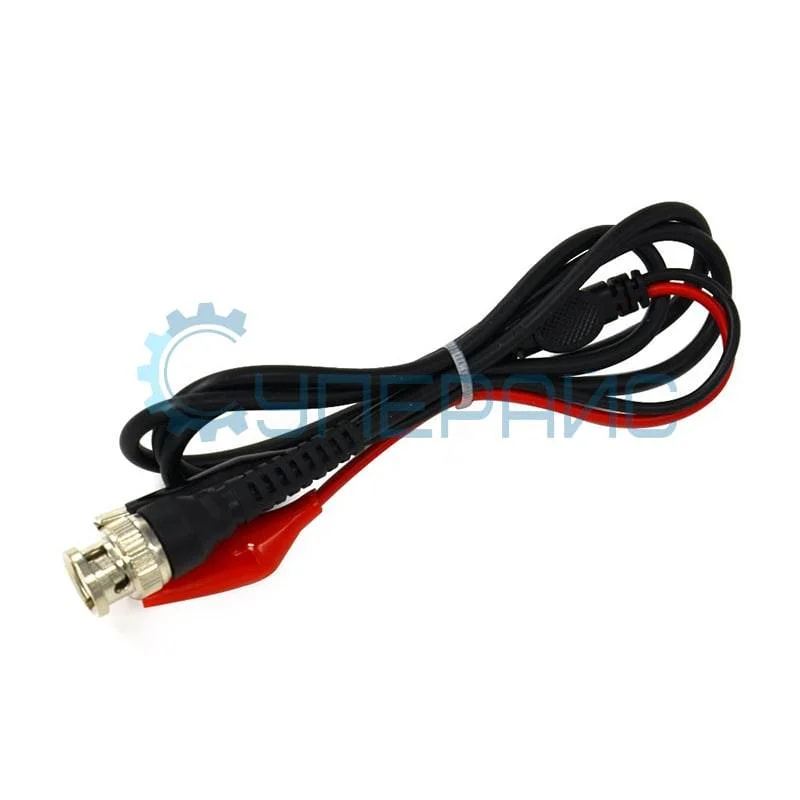

осциллографические пробники - 2 шт кабель USB – 1 шт BNC-кабель – 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации – 1 шт |
Instrustar ISDS205B - это двухканальный цифровой осциллограф с встроенным анализатором спектра, регистратором данных и DDS генератором. Прибор, с частотой дискретизации 48 МВыб/с, с максимальной полосой пропускания 20 МГц и глубиной памяти 1 Мб, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию и набор функций настольных осциллографов. Встроенный DDS генератор порождает основные формы сигналов: синус, прямоугольный, треугольный, пилообразный, меандр. Генератор работает в диапазоне частот от 1 Гц до 20 МГц для синуса, и от 1 Гц до 2 МГц для других форм сигналов, и выдает точный сигнал, с низким уровнем искажений. Устройство просто в эксплуатации, имеет небольшой вес и габариты. Высокопроизводительный и удобный в обращении цифровой осциллограф Instrustar ISDS205B подойдет как начинающим, так и профессионалам.
Обзорная таблица| Модель | ISDS205A | ISDS205B | ISDS205C | ISDS205X | ISDS210A | ISDS210B | ISDS220A | ISDS220B |
| Осциллограф | + | |||||||
| Количество каналов | 2 | |||||||
| Полоса пропускания | 16 МГц (максимально 20 МГц) | 40 МГц | 60 МГц | |||||
| Частота дискретизации | 48 МВыб/с | 100 МВыб/с | 200 МВыб/с | |||||
| Диапазон измерения напряжения (1Х) | ± 6 В | ± 16 В | ||||||
| Диапазон измерения напряжения (10Х) | ± 60 В | ±160 В | ||||||
| Тип входного напряжения | AC,DC | |||||||
| АЦП (Разрешение по вертикали) | 8 бит | |||||||
| Аппаратный триггер | - | Edge trigger (запуск по перепаду), Pulse width triggering (запуск по длительности импульса) | ||||||
| Глубина памяти | 1 K (48 M), 1 M (другой) | 256 K | 512 K | |||||
| Аппаратный частотомер | - | 15 M | ||||||
| Анализатор спектра | от 0 до 16 МГц | от 0 до 40 МГц | от 0 до 60 МГц | |||||
| Регистратор данных | + | - | ||||||
| Полоса пропускания | 1 K - 24 M | - | ||||||
| DDS генератор сигналов | - | + (1 Гц - 20 МГц) | - | + (1 Гц - 20 МГц) | - | + | - | + |
| Логический анализатор | - | + | - | |||||
| Sweeper | - | - | + (1 Гц - 5 МГц) | - | + (1 Гц - 5 МГц) | |||
Документация и ПО Instrustar ISDS205B
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифрового осциллографа USB-приставки Instrustar ISDS205B
Язык:
Русский
Размер и тип:
413 KБ,
PDF
Программное обеспечение для осциллографа Instrustar ISDS205B
Язык:
Версия:
V3.11.3.0
Размер и тип:
22,9 МБ,
ZIP
ZIP
Отзывы Instrustar ISDS205B
Администратор Суперайс
15.01.2021 19:46:03
/upload/iblock/b12/b12fc7073807f3c1626be43af3f06bf5.jpg
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Guest
15.01.2021 19:46:03
Штука хорошая для начинающих, но есть одно но. Это все гальванически не развязано. Если ваше измеряемое устройство не развязано с сетью питание готовьтесь к "бах" и осцилограф и ноутбук в помойку. Для более-менее безопасного использования нужен гальванически развязанный USB-USB преобразователь.
Guest
09.04.2025 05:00:58
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
SUPEREYES.RU
10.04.2025 04:12:38
Guest
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Добрый день!
Благодарим вас за обратную связь! Нам очень жаль, что использование осциллографа вызвало у вас неудобства. Мы внимательно относимся к качеству представленного оборудования и всегда открыты к обратной связи. Хотим разобраться в ситуации и помочь вам подобрать решение, которое действительно подойдёт под ваши задачи.
К сожалению, мы не смогли вас идентифицировать, поэтому просим связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или написать на sales@supereyes.ru — мы обязательно постараемся вам помочь.
Также напомним, что вы можете воспользоваться возвратом или обменом товара, если его качество вас не устраивает.
Надеемся на ваше понимание.
С уважением, Администрация магазина Суперайс
Администратор Суперайс
15.01.2021 19:46:03
/upload/iblock/b12/b12fc7073807f3c1626be43af3f06bf5.jpg
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Guest
15.01.2021 19:46:03
Штука хорошая для начинающих, но есть одно но. Это все гальванически не развязано. Если ваше измеряемое устройство не развязано с сетью питание готовьтесь к "бах" и осцилограф и ноутбук в помойку. Для более-менее безопасного использования нужен гальванически развязанный USB-USB преобразователь.
Guest
09.04.2025 05:00:58
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
SUPEREYES.RU
10.04.2025 04:12:38
Guest
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Добрый день!
Благодарим вас за обратную связь! Нам очень жаль, что использование осциллографа вызвало у вас неудобства. Мы внимательно относимся к качеству представленного оборудования и всегда открыты к обратной связи. Хотим разобраться в ситуации и помочь вам подобрать решение, которое действительно подойдёт под ваши задачи.
К сожалению, мы не смогли вас идентифицировать, поэтому просим связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или написать на sales@supereyes.ru — мы обязательно постараемся вам помочь.
Также напомним, что вы можете воспользоваться возвратом или обменом товара, если его качество вас не устраивает.
Надеемся на ваше понимание.
С уважением, Администрация магазина Суперайс
SUPEREYES.RU
15.01.2021 19:46:03
/upload/iblock/b12/b12fc7073807f3c1626be43af3f06bf5.jpg
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Цифровой осциллограф Instrustar ISDS205B (2 канала х 20 МГц)
Модель: ISDS205B
Количество каналов: 2
Полоса пропускания: 16 МГц (максимально 20 МГц)
Частота дискретизации: 48 МВыб/с
Встроенный анализатор спектра FFT, регистратор данных и DDS генератор
Guest
15.01.2021 19:46:03
Штука хорошая для начинающих, но есть одно но. Это все гальванически не развязано. Если ваше измеряемое устройство не развязано с сетью питание готовьтесь к "бах" и осцилограф и ноутбук в помойку. Для более-менее безопасного использования нужен гальванически развязанный USB-USB преобразователь.
Guest
09.04.2025 05:00:58
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
SUPEREYES.RU
10.04.2025 04:12:38
Guest
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Софт кривоват ,да и сам прибор собирает на себя все помехи . А ещё и тупит .
Добрый день!
Благодарим вас за обратную связь! Нам очень жаль, что использование осциллографа вызвало у вас неудобства. Мы внимательно относимся к качеству представленного оборудования и всегда открыты к обратной связи. Хотим разобраться в ситуации и помочь вам подобрать решение, которое действительно подойдёт под ваши задачи.
К сожалению, мы не смогли вас идентифицировать, поэтому просим связаться с нами по телефону 8 800 550-13-57 (звонок бесплатный) или написать на sales@supereyes.ru — мы обязательно постараемся вам помочь.
Также напомним, что вы можете воспользоваться возвратом или обменом товара, если его качество вас не устраивает.
Надеемся на ваше понимание.
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4863
Модель (серия):
6254BC
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4851
Модель (серия):
6204BD
Производитель:
Hantek
Страна производства:
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6924
Модель (серия):
OSC2002
Производитель:
LOTO Instruments
Страна производства:
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Добавить в избранное
Артикул (код товара):
14489
Модель (серия):
-
Производитель:
Другой
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Кол-во аналоговых каналов:
1
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
4
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
1068

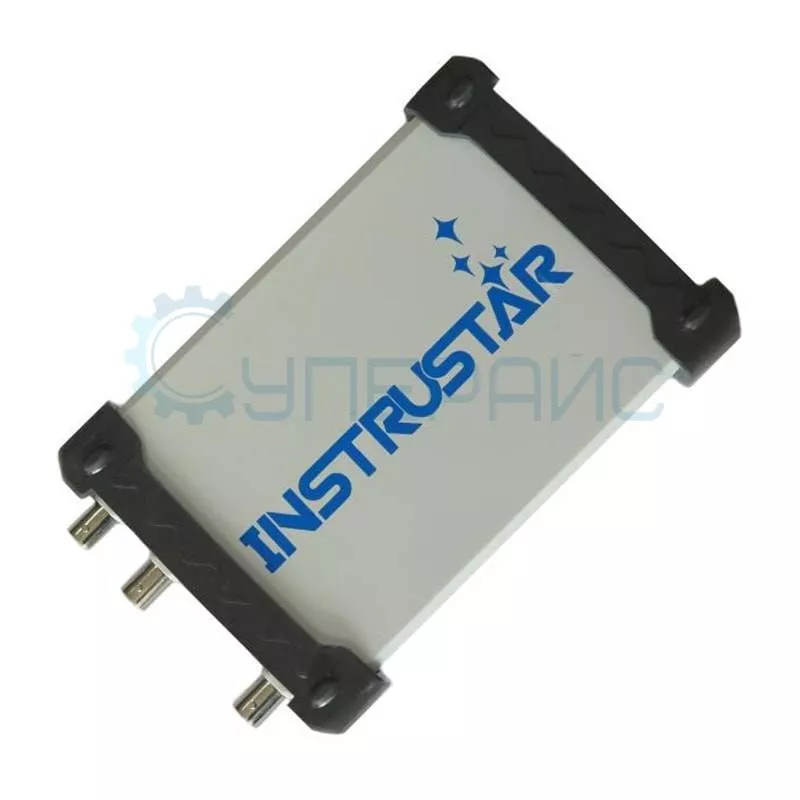

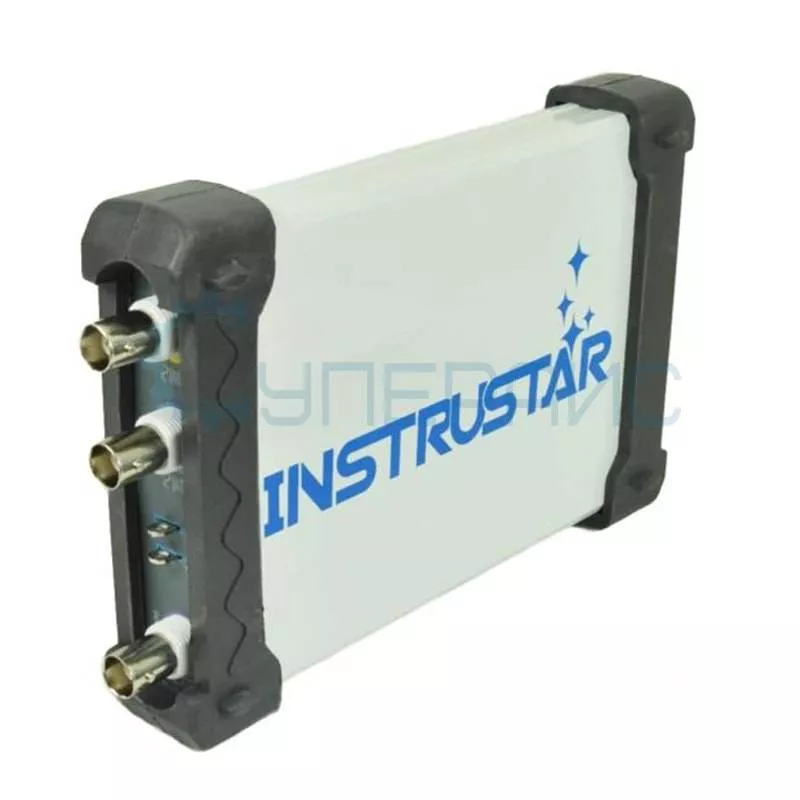

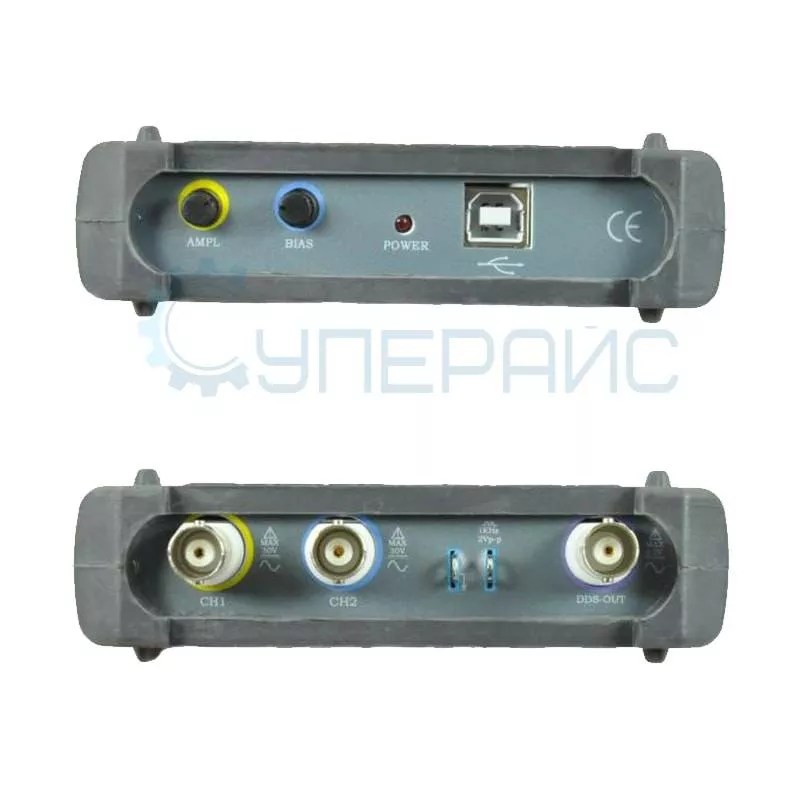

Модель (серия):
ISDS205B
Производитель:
Instrustar
Страна производства:
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
20
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
48
Благодарственные письма
